Producttype	Grasmaaiersteun
Merk	Vevor
Model	6604
Montagetype	Vloermontage of wandmontage
Maximale draagcapaciteit	22 lb per gleuf (66 lb totaal)
Totale producthoogte	1190 ± 10 mm
Aantal gleuven	3
Hoofdmateriaal	Staal
Ingebouwd slot	Instelbaar 3-cijferig codeslot
Inbegrepen accessoires	Palen, steunframes, touwhaken, sloten, bouten, moeren, ringen, veer, splitpen, expansiepluggen, zelftappende schroeven, handleiding
Aantal onderdelen	17 (inclusief bevestigingsmateriaal)
Type inbegrepen schroeven	Bout M10x85, M10x40, M8x80; moeren M10, M8; zelftappende inbusschroeven
Aantal haken	1 touwhaak
Aantal ringen	3 (1 grote ring, 2 rubberen ringen)
Inbegrepen veer	1 veer
R-splitpen	1
Toepassingen	Open aanhangwagen, houten muurpaal, massieve betonnen muur
Aanbevolen onderhoud	Controleer de schroeven elke 2 maanden, overschilder afbladderende delen
Veiligheidsvoorschriften	Draag een veiligheidsbril, controleer de locatie van leidingen voor het boren
Beoogd gebruik	Opbergen van grasmaaier
Garantie	Technische ondersteuning via www.vevor.com/support

Veelgestelde vragen - 6604 Vevor

Wat is het maximale gewicht dat de grasmaaiersteun Vevor 6604 kan dragen?

Het maximale gewicht is 22 lb per gleuf, oftewel 66 lb in totaal voor de 3 gleuven.

Hoe installeer ik de grasmaaiersteun op een betonnen muur?

Boor gaten van Φ12x50 mm, plaats de expansiepluggen, bevestig vervolgens het steunframe met de M10x40 bouten en M10 moeren. Monteer daarna de steun op het frame.

Hoe stel ik het codeslot van de Vevor 6604-steun in?

Trek de beugel omhoog om te openen, draai hem 90° tegen de klok in en druk hem volledig in. Stel uw nieuwe code in op de draaischijven en laat de beugel los. De fabriekscode is 0-0-0.

Welke gereedschappen zijn nodig om de steun te monteren?

Gereedschap is niet inbegrepen. U heeft sleutels nodig voor M8- en M10-bouten, een boormachine voor betonnen muren en een schroevendraaier voor de zelftappende schroeven.

Kan de steun op de vloer worden gemonteerd?

Ja, de steun kan op poot (vloermontage) of aan de muur worden gemonteerd. De handleiding beschrijft beide methodes.

Hoe onderhoud ik de steun om roest te voorkomen?

Controleer de schroeven elke 2 maanden en draai ze indien nodig vast. Als de verf bladder, overschilder de aangetaste plekken snel met roestwerende verf.

Welke veiligheidsvoorschriften moeten worden nageleefd?

Draag altijd een veiligheidsbril. Controleer voor het boren de locatie van remleidingen en elektrische bedrading onder de aanhangwagen.

Is de steun geschikt voor alle grasmaaiers?

De steun is geschikt voor grasmaaiers waarvan het gewicht per gleuf niet hoger is dan 22 lb. Controleer de afmetingen van uw grasmaaier ten opzichte van de gleufafstand.

Hoe bevestig ik de touwhaak?

De touwhaak wordt op de door u gekozen plaats gemonteerd met behulp van de R-splitpen, de veer, de grote ring, de M8x80 bouten en M8 moeren. Het touw is niet inbegrepen.

Waar vind ik technische ondersteuning voor dit product?

Technische ondersteuning en het elektronische garantiecertificaat zijn beschikbaar op www.vevor.com/support.

GEBRUIKSAANWIJZING 6604 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

TRIMMERREK

MODEL: 6604

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES

1. Draag altijd een veiligheidsbril wanneer u elektrisch gereedschap gebruikt.
2. Controleer onder de aanhanger en/of spatbord of er remleidingen zitten en elektrische bedrading etc., voordat u gaten boort. Eventuele schade aan de trailer

Tijdens de installatie is de installateur als enige verantwoordelijk.

1. Vanwege de vele verschillende manieren waarop trailers worden gebouwd, is de benodigde hardware Bevestigingsmateriaal voor het rek is niet inbegrepen en moet door de gebruiker zelf worden meegebracht.
2. Zorg dat u zelf het benodigde gereedschap voor de installatie klaar hebt liggen.

MODEL EN PARAMETERS

	6604Model
Montagetype Staand of aan de muur gemonteerd
Sleuf 3
Maximale laadcapaciteit	22 lbs / sleuf
Totale producthoogte	1190±10mm

STRUCTUURDIAGRAM

1. Vergrendelingsbeugel 2. Compressiepaal 3. Touwhaak 4. Steunframe

COMPONENTEN

Nee.	Afbeelding	Naam	Hoeweelheid
1		Vergrendelingspaal	1
2		Compressie paal	1
3		Ondersteuningsframe	4
4		Touwhaak	1
5		Gecodeerd slot	3
6		Grote pakking	1
7		Lente	1
8		R-pin	1
9		Rubberen pakking	2
10		Bout (M8*80)	2
11		Moer (M8)	2
12		Bout (M10*85)	4
13		Moer (M10)	12
14		Expansieplug	8
15		Zeskant zelftappende schroef	8
16		Bout (M10*40)	8
17		Gebruiksaanwijzing	1

MONTAGE EN GEBRUIK

LET OP: Er zijn drie toepassingsscènes.

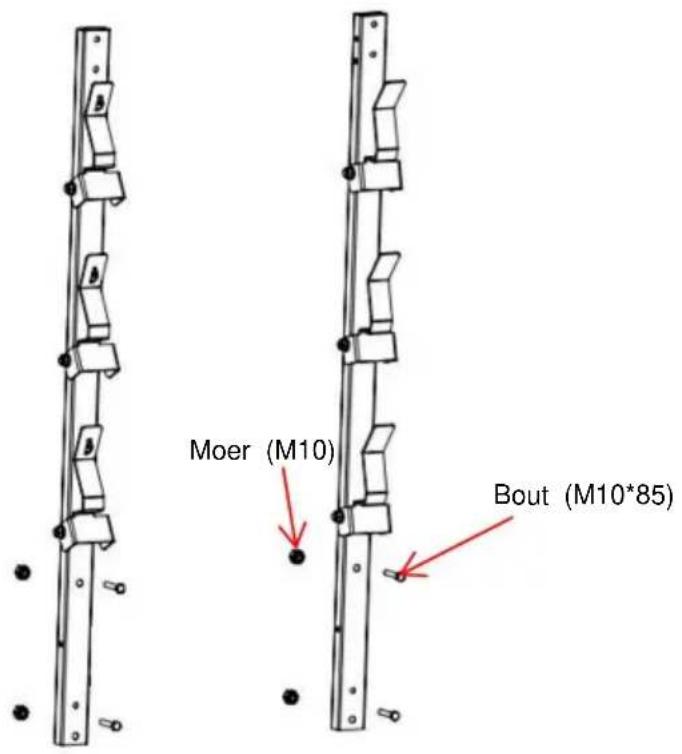

A: Voor de Open Trailer

B: Installatie op houten muurpaal

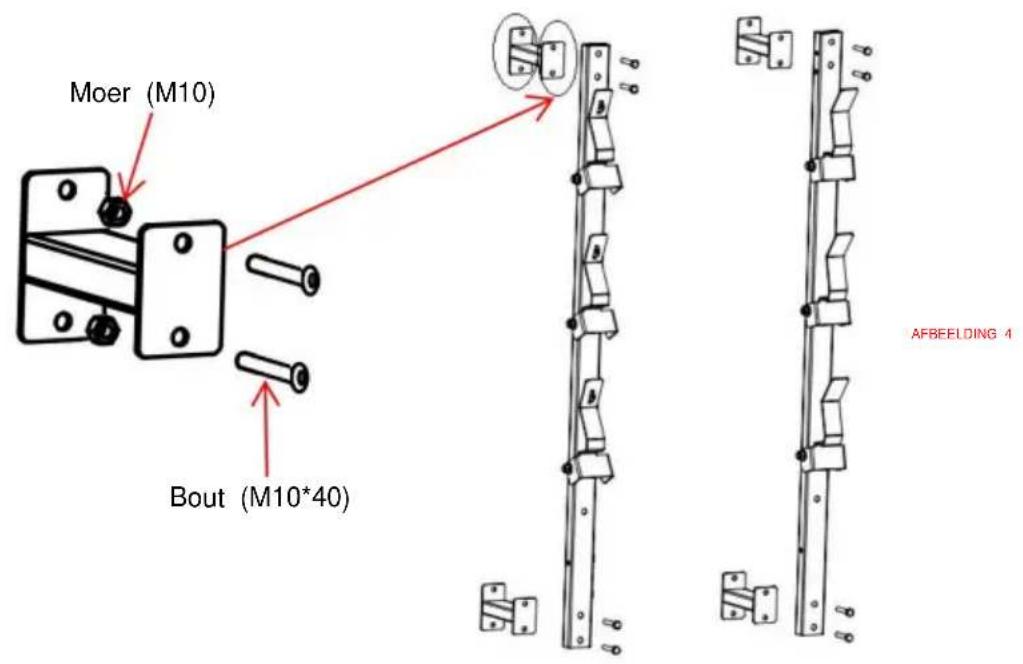

Stap 1: Plaats het ondersteuningsframe op de paal.

AFBEELDING 4

Stap 2: Installeer het TRIMMER RACK zoals hieronder afgebeeld.

C: Installatie op massieve betonnen muren

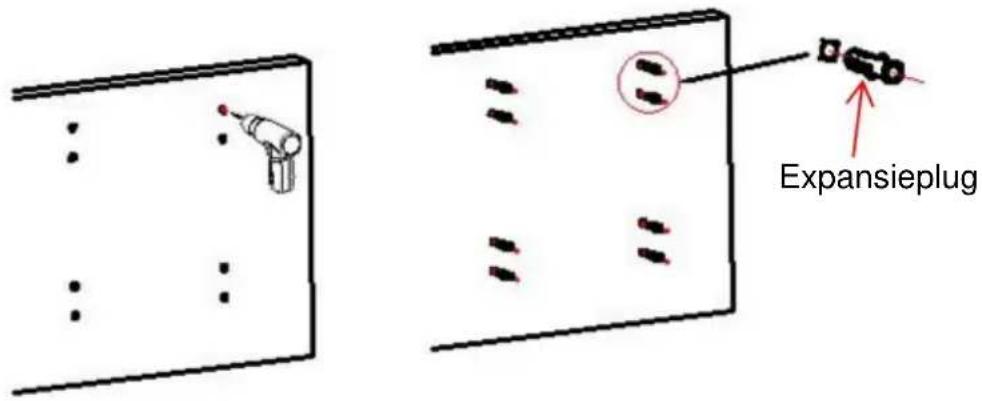

Stap 1: Boor gaten (ÿ12x50mm) in de muur. Nadat u de resterende grond in het gat hebt verwijderd, tikt u de expansieplug volledig in het gat.

Stap 2: Installeer het ondersteuningsframe op de paal zoals afgebeeld in FIG. 4.

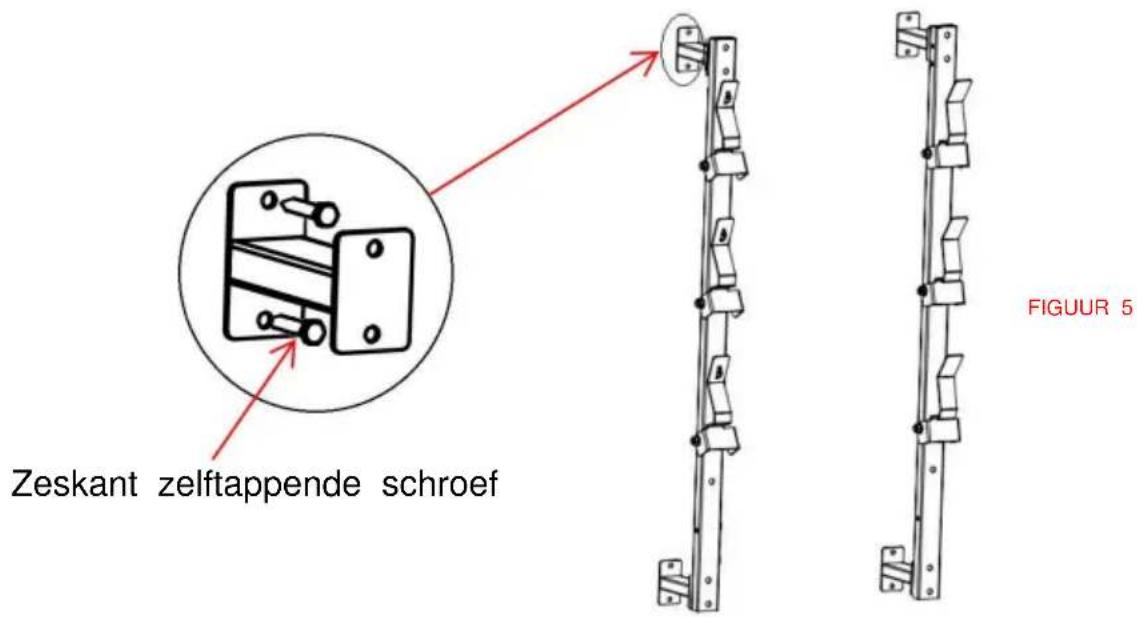

Stap 3: Installeer het TRIMMER RACK zoals afgebeeld in FIG. 5.

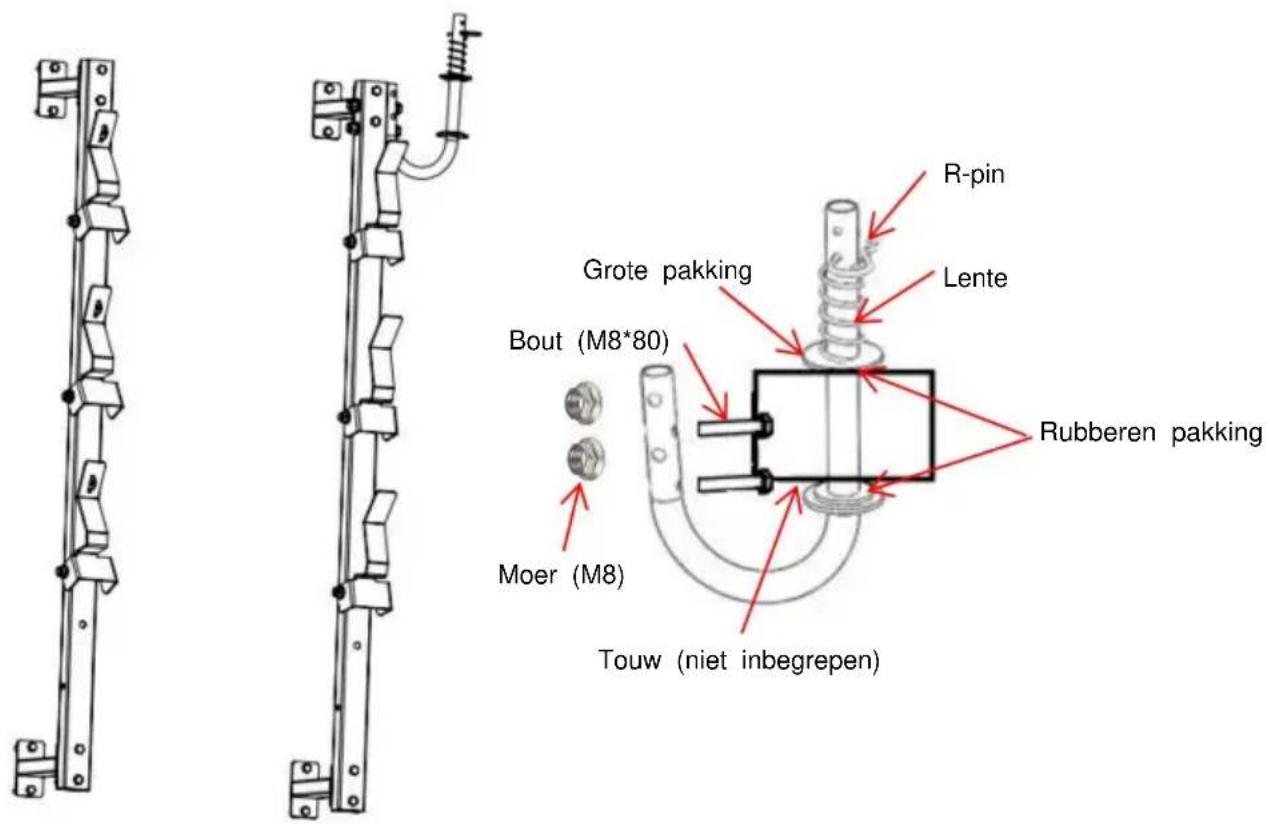

D: Monteer de touwhaak op de positie die het beste bij uw behoeften past.

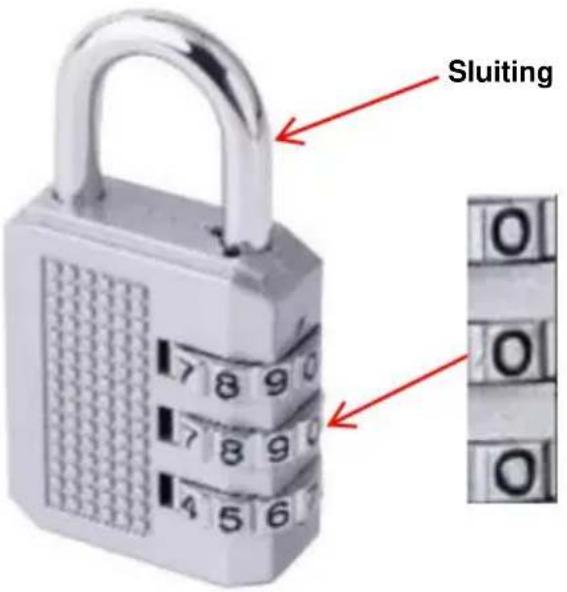

INSTRUCTIES VOOR HET GECODEERDE SLOT Het

slot wordt geopend op het oorspronkelijke nummer 0-0-0, uitgelijnd met de indicatielijn. (Ook al kunnen de wijzerplaten op verschillende nummers staan.)

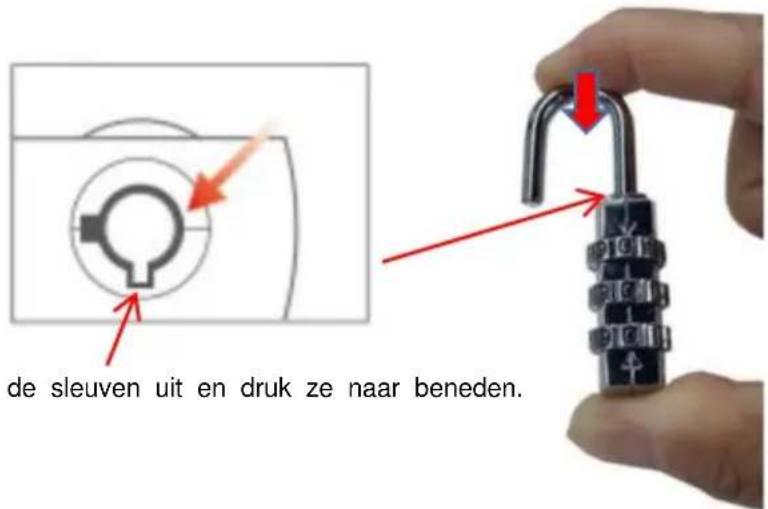

Om uw persoonlijke combinatie in te stellen, volgt u deze stappen:

1. Trek de beugel omhoog om het slot te openen.

1. Draai de beugel 90° tegen de klok in en druk hem helemaal naar beneden.

(Let op: Blijf drukken totdat het wachtwoord is gewijzigd.)

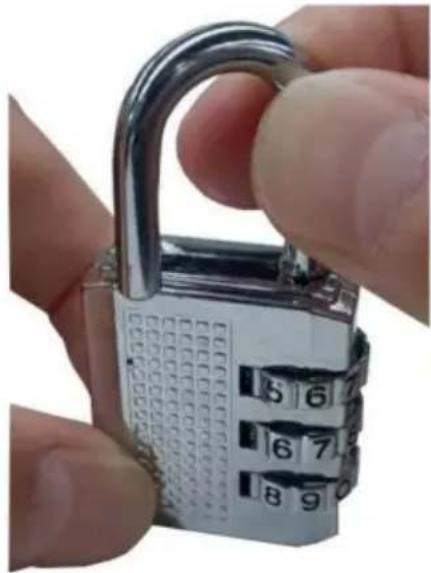

1. Stel uw eigen combinatie in door aan de draaiknoppen te draaien.

Blijf drukken totdat de wachtwoord is gewijzigd.

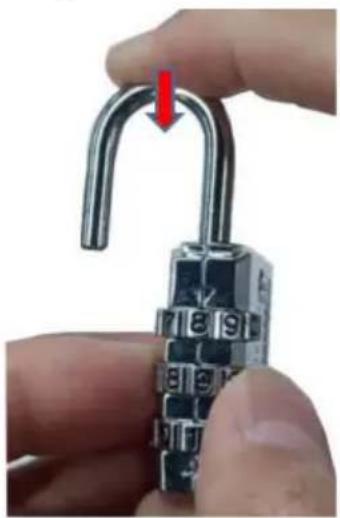

1. Draai de beugel terug zoals normaal. Dan is de instelling voltooid.

1. Overbelast niet.
2. Controleer elke twee maanden of de schroeven loszitten.
3. Als een deel van de verf kapot is, repareer de verf dan zo snel mogelijk. mogelijk om roest te voorkomen.
