TRIMMER-HALTER

MODELL: 6604

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

TRIMMER-HALTER

MODELL: 6604

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

1. Tragen Sie beim Arbeiten mit Elektrowerkzeugen immer eine Schutzbrille.

2. Überprüfen Sie unter dem Anhänger und/oder Kotflügel, ob sich Bremsleitungen und
   elektrische Leitungen usw., bevor Sie Löcher bohren. Eventuelle Schäden am Anhänger
   während der Installation liegt die alleinige Verantwortung des Installateurs.

3. Aufgrund der vielen verschiedenen Arten, Anhänger zu bauen, ist die erforderliche Hardware zur Befestigung des Gepäckträgers ist nicht im Lieferumfang enthalten und muss vom Anwender bereitgestellt werden.

4. Bereiten Sie die für die Installation erforderlichen Werkzeuge selbst vor.

MODELL UND PARAMETER

Modell	6604
	Standmontage oder WandmontageMontagetyp
Slot 3
Maximale Tragfähigkeit	22 Pfund / Schlitz
Gesamtprodukthöhe	1190 ± 10 mm

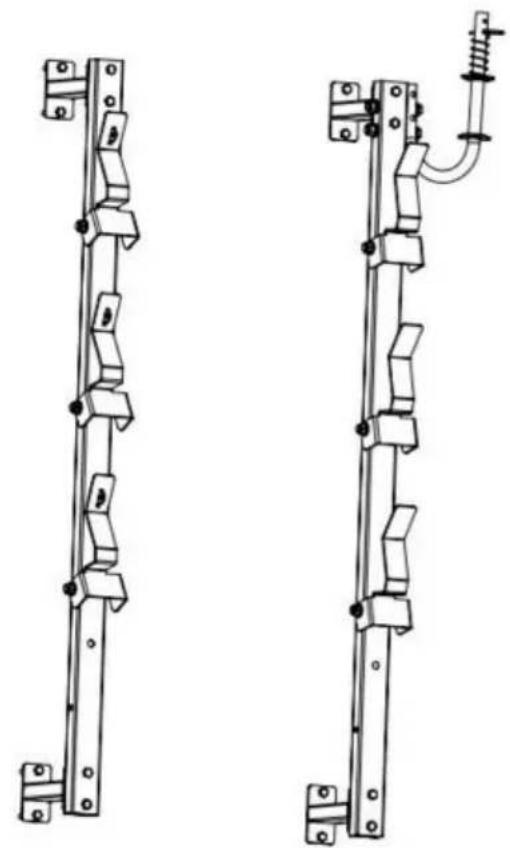

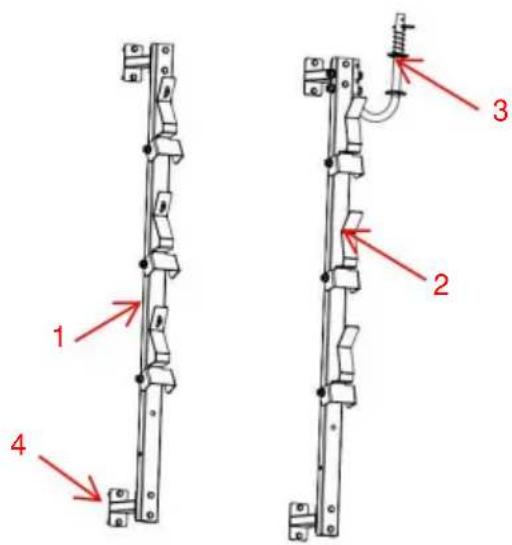

STRUKTURDIAGRAMM

1 2 3 4

1. Verriegelungshalterung 2. Kompressionsstange 3. Seilhaken 4. Stützrahmen

KOMPONENTEN

NEIN.	Bild	Name	Menge
1		Verriegelungsstange	1
2		Kompressionsstange	1
3		Stützrahmen	4
4		Seilhaken	1
5		Codeschloss	3
6		Große Dichtung	1
7		Frühling	1
8		R-Stift	1
9		Gummidichtung	2
10		Schraube (M8*80)	2
11		Mutter (M8)	2
12		Schraube (M10*85)	4
13		Mutter (M10)	12
14		Erweiterungsstecker	8
15		Sechskant-Blechschraube	8
16		Schraube (M10*40)	8
17		Bedienungsanleitung	1

MONTAGE UND VERWENDUNG

HINWEIS: Es gibt drei Anwendungsszenen.

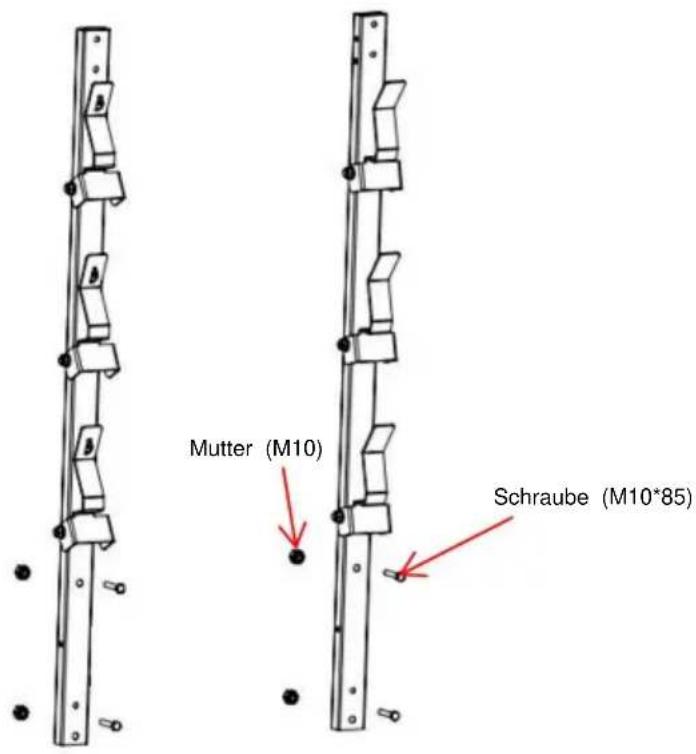

A: Für den offenen Trailer

Mutter (M10) Schraube (M10*85)

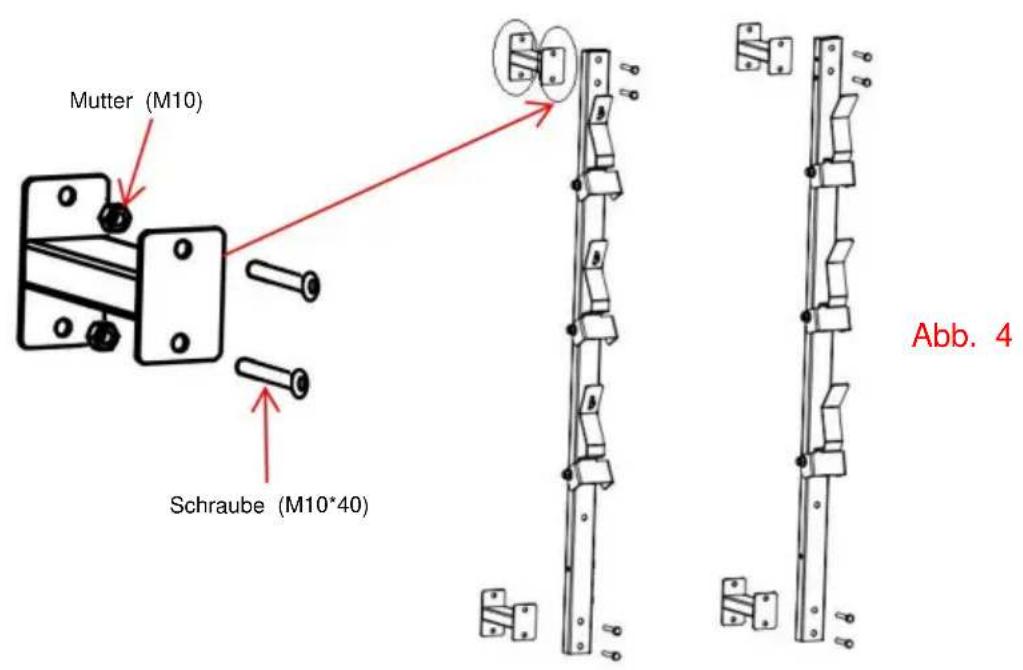

B: Montage an Holzwandpfosten

Schritt 1: Montieren Sie den Stützrahmen auf der Stange.

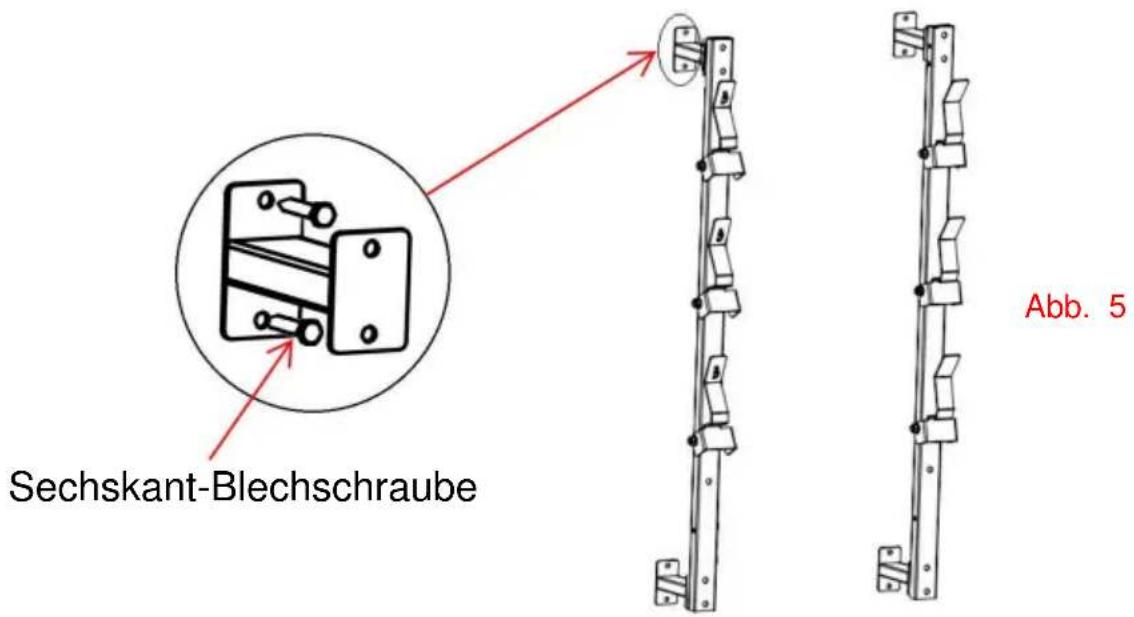

Schritt 2: Installieren Sie das TRIMMER RACK wie unten gezeigt.

Sechskant-Blechschraube Abb. 5

C: Montage auf Massivbetonwänden

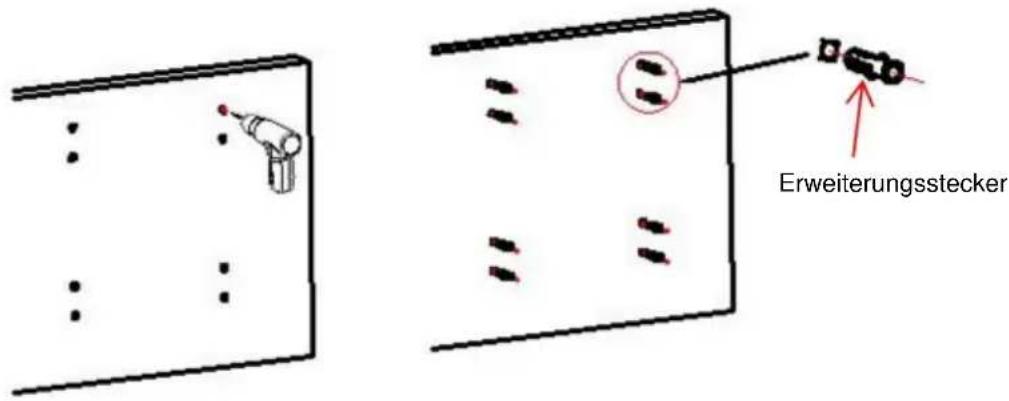

Schritt 1: Bohren Sie Löcher (ÿ12 x 50 mm) in die Wand. Nachdem Sie die Erdreste im Loch entfernt haben, klopfen Sie den Spreizdübel vollständig in das Loch.

Erweiterungsstecker

Schritt 2: Installieren Sie den Stützrahmen wie in Abb. 4 auf der Stange.

Schritt 3: Installieren Sie das TRIMMER RACK wie in Abb. 5.

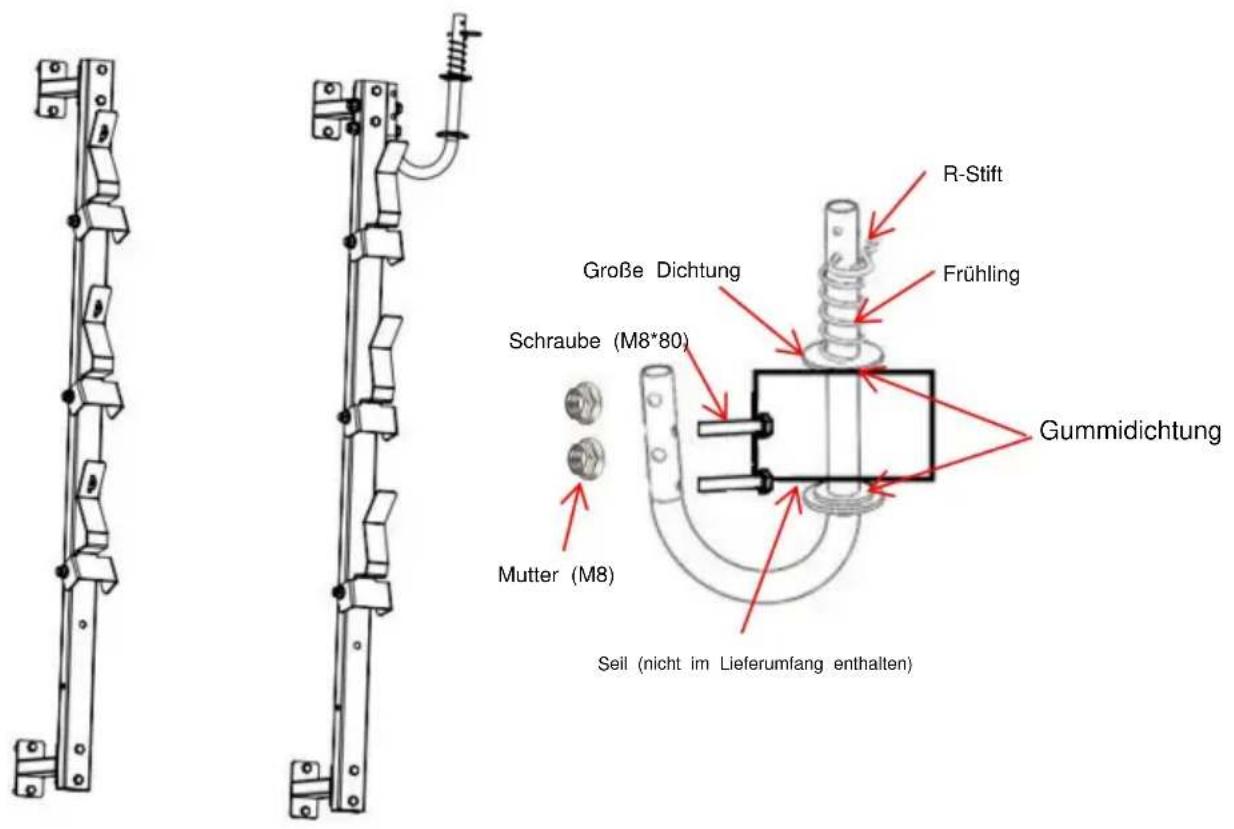

D: Montieren Sie den Seilhaken an der für Ihren Bedarf geeigneten Stelle.

R-Stift Große Dichtung Frühling Schraube (M8*80) Gummidichtung Mutter (M8) Seil (nicht im Lieferumfang enthalten)

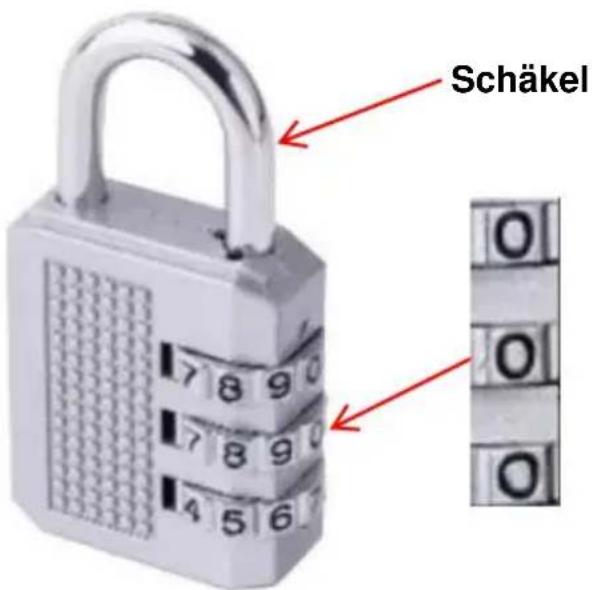

ANLEITUNG FÜR DAS CODIERTE SCHLOSS Das Schloss

wird bei der ursprünglichen Zahl 0-0-0 geöffnet, ausgerichtet auf die Markierungslinie. (Auch wenn die Zifferblätter auf unterschiedlichen Zahlen stehen können.)

Schäkel 7 8 9 0 7 8 9 0 4 5 6 0 O O O

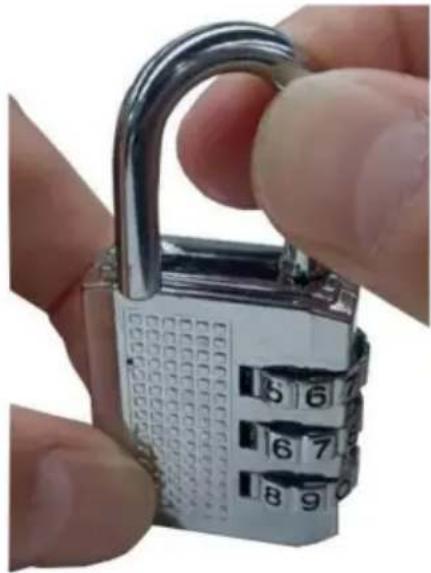

Um Ihre persönliche Kombination einzustellen, gehen Sie folgendermaßen vor:

1. Ziehen Sie den Bügel nach oben, um das Schloss zu öffnen.

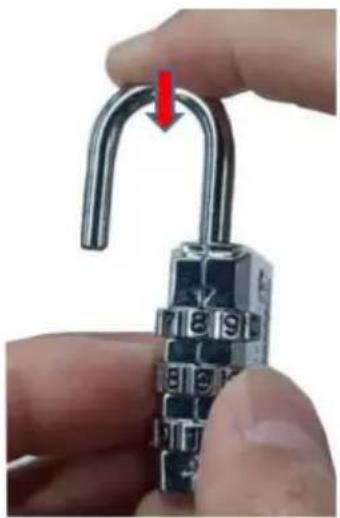

1. Drehen Sie den Schäkel um 90° gegen den Uhrzeigersinn und drücken Sie ihn ganz nach unten.

(Hinweis: Drücken Sie so lange, bis das Passwort geändert ist.)

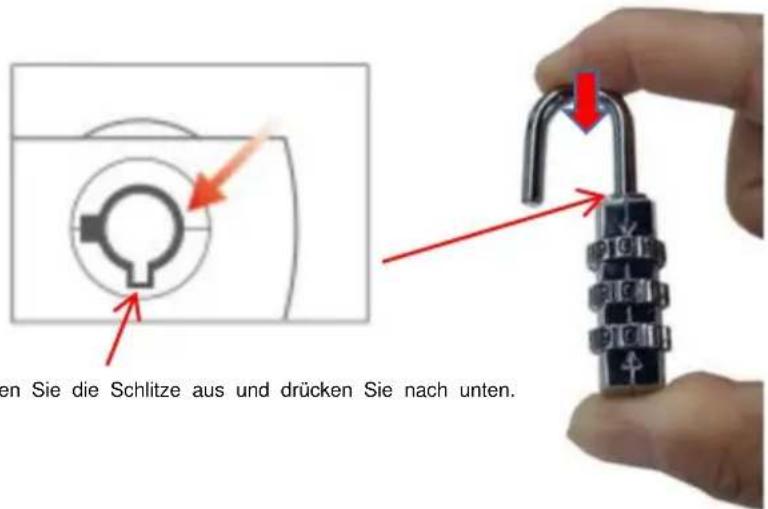

en Sie die Schlitze aus und drücken Sie nach unten.

1. Stellen Sie Ihre eigene Kombination durch Drehen der Währscheiben ein.

Drücken Sie so lange, bis die

Passwort wurde geändert.

1. Drehen Sie den Schäkel wie gewohnt zurück. Damit ist die Einstellung abgeschlossen.

1. Nicht überladen.
2. Bitte überprüfen Sie alle zwei Monate, ob die Schrauben locker sind.
3. Wenn ein Teil der Farbe beschädigt ist, reparieren Sie die Farbe bitte so schnell wie möglich möglich, Rost zu verhindern.
