Type de produit	Chauffage de piscine solaire
Marque	Vevor
Modèle	28041BX
Nombre de capteurs solaires	3
Matériau du capteur	Polyéthylène robuste
Fonction principale	Chauffer l'eau de la piscine en circulant à travers les capteurs solaires
Température d'augmentation typique	Jusqu'à 10 °F (environ 5,5 °C) par temps ensoleillé
Heures d'ensoleillement recommandées	Au moins 6 heures de plein soleil par jour
Installation recommandée	Sur un toit incliné vers le sud ou au sol sur un support
Type de connexion	Tuyaux de piscine standard (via adaptateur D32-38 mm)
Accessoires inclus	3 capteurs, 2 embouts en caoutchouc, colliers de serrage inox, tuyaux de raccordement, coudes, adaptateurs
Entretien	Vidanger le système en hiver pour éviter les dommages dus au gel
Garantie	Certificat de garantie électronique disponible sur www.vevor.com/support
Fabricant	Shanghai mu xin mu ye you xian gong si, Shanghai, Chine
Importateur (États-Unis)	Sanven Technology Ltd., Anaheim, CA
Importateur (Australie)	SIHAO PTY LTD., Eastwood NSW

FOIRE AUX QUESTIONS - 28041BX Vevor

Comment fonctionne le chauffage solaire de piscine Vevor 28041BX ?

L'eau de la piscine est pompée par la pompe à travers les capteurs solaires. Le soleil chauffe l'eau qui circule dans les tubes en polyéthylène, puis l'eau chauffée retourne à la piscine. Ce processus augmente progressivement la température de l'eau.

Quels sont les avantages de l'énergie solaire pour chauffer la piscine ?

Le système ne nécessite aucun carburant, réduit les coûts énergétiques, et utilise une énergie renouvelable. Les capteurs sont robustes, ne rouillent pas, ne se corrodent pas et ne s'écailent pas.

Combien de capteurs sont inclus dans le kit ?

Le kit contient 3 capteurs solaires. Ils peuvent être connectés en série pour augmenter la surface de chauffage.

Quelle est la hausse de température attendue ?

Un système correctement dimensionné peut augmenter la température de la piscine jusqu'à 10 °F (environ 5,5 °C) pendant la saison ensoleillée.

Puis-je utiliser le chauffage solaire par temps nuageux ?

Le rendement est réduit par temps nuageux ou pluvieux. Il est préférable de faire circuler l'eau uniquement lorsque le soleil brille, sinon l'eau pourrait se refroidir.

Comment installer les capteurs solaires ?

Choisissez un emplacement avec au moins 6 heures de soleil par jour. Installez les capteurs sur un toit orienté au sud ou sur un support au sol. Connectez les tuyaux avec les joints et colliers fournis. Assurez-vous que l'installation ne permet pas aux enfants d'accéder à la piscine.

Que faire en hiver pour protéger le système ?

Il est impératif de vidanger complètement les capteurs solaires avant l'hiver pour éviter les dommages dus au gel. Retirez le capuchon en caoutchouc en bas et soufflez de l'air sous pression pour évacuer toute l'eau. Les dégâts de gel ne sont pas couverts par la garantie.

Pourquoi des bulles d'air sortent-elles du retour lors du premier démarrage ?

C'est normal. L'air emprisonné dans les capteurs est chassé par l'eau. Les bulles cesseront une fois que tout l'air aura été évacué.

Puis-je faire circuler l'eau la nuit ou par temps froid ?

Il est déconseillé car cela refroidit l'eau. Si la pompe doit fonctionner la nuit, ouvrez la vanne de dérivation pour que l'eau contourne le système solaire.

Où trouver une assistance technique ou la garantie ?

L'assistance technique et le certificat de garantie électronique sont disponibles sur le site www.vevor.com/support.

MODE D'EMPLOI 28041BX Vevor

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support

Chauffage solaire de piscine

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisé nous uniquement

représente une estimation des économies dont vous pourriez bénéficier en achetant certains outils

avec nous par rapport aux grandes marques et ne signifie pas nécessairement couve toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vou vérifier soigneusement

lorsque vous passez une commande chez nous si vous êtes réellement Économie Moitié par rapport aux plus grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Solar Pool Heating

Vous avez des questions sur les produits ? Vous avez besoin d'une assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement tous les instructions du manuel avant de l'utiliser. VEVOR se réserve le c'est d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous vous informerons plus en cas de mise à jour technologique ou logic de notre produit.

HOW SOLAR POOL HEATING WORKS

1. Grâce à votre pompe de piscine, l'eau est automatiquement pompé à travers les capteurs solaires.
2. L'eau est ensuite chauffée par le soleil pendant qu'elle se déplace à les collecteurs.
3. L'eau chauffée est renvoyée vers le piscine, à travers vos lignes de r
4. Vous profitez de votre propre piscine chauffée sans carburant frais.

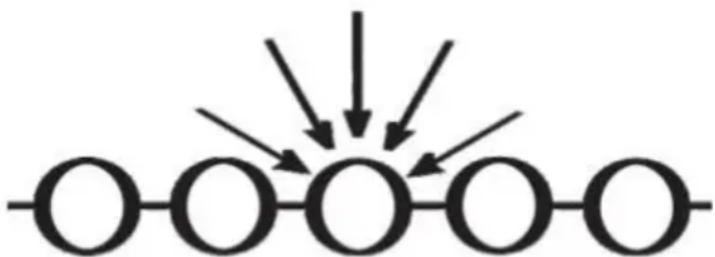

WHY SOLAR POOL HEATING WORKS BEST

1. L'eau est chauffée lorsqu'elle se déplace à travers le de nombreux tubes dans les capteurs solaires.
2. La conception du tube et de la toile emprisonne la chaleur et caj lumière lorsque le soleil se déplace dans le ciel
3. Le matériau en polyéthylène robuste ne rouille pas, ne se corrode ne s'écaille pas. De plus, le collecteur est réversible

a) Les capteurs solaires sont souvent installés sur les toits des

bâtiments. À moins que vous ne soyez très familier avec le tra sur les toits et disposer des échelles et des équipements de se appropriés équipement pour un tel travail, vous devriez embauche quelqu'un avec l'expérience nécessaire pour faire l'installation Le non-respect des pratiques sécuritaires sur un toit ou autre élevé structure peut entraîner une chute, ce qui peut entraîner une blessure grave pour vous.

b)Lors de l'installation de capteurs au sol, ne construisez pas un support de rack qui pourrait permettre aux enfants d'accéder à piscine.

IMPORTANT

LISEZ CE MANUEL ENTIÈREMENT AVANT DE COMMENCER L'ORIENTATION

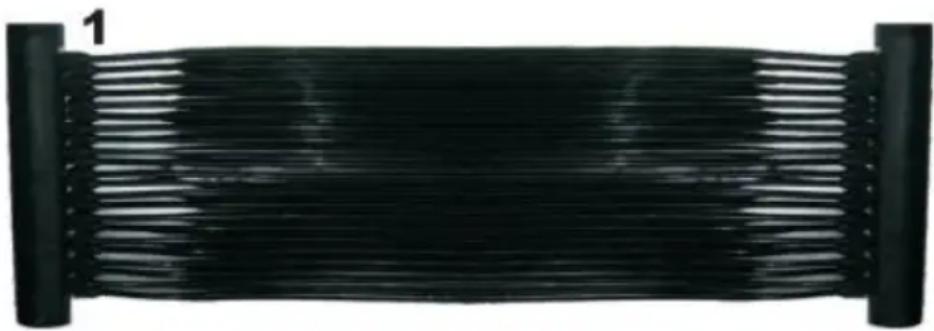

COMPONENTS

article	Description	Qté
1	Capteur solaire	3
2	Caoutchouc embout	2
3	Collier de serrage en acier inoxydable 2"	14
4	Acier inoxydable 2,5" collier de serrage 33	4
5	Tuyau de raccordement en caoutchouc	4
6	Raccord coudé en caoutchouc	2
7	Adaptateur de tuyau D32-38 mm	2
8	Manuel	1

* Tournevis
* Pour installer votre système de chauffage solaire, vous aurez besoin de 2 tuyaux : un qui reliera l'équipement de la piscine au capteur et un qui reliera le capteur à la piscine.

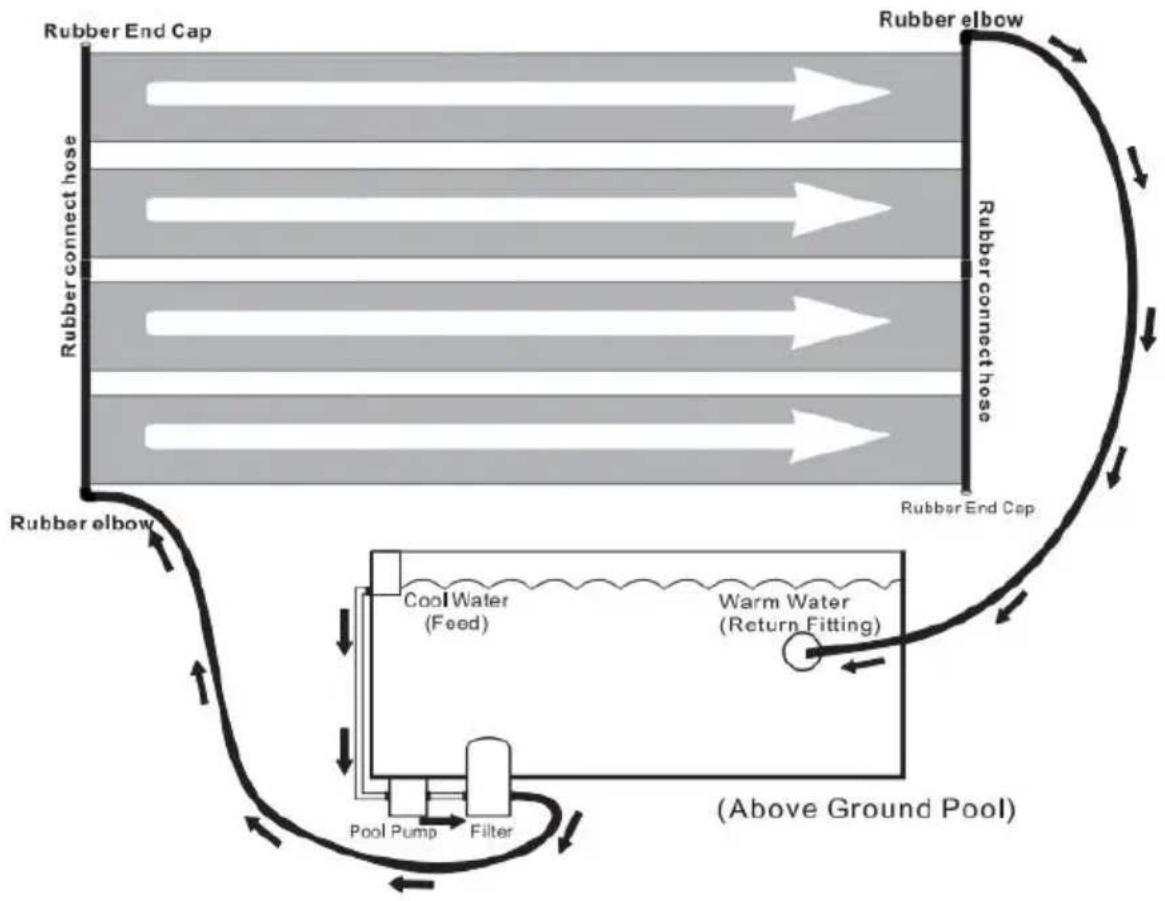


INSTALLATION

1. Prévoyez une zone exempte de tout objet tranchant avec au moin heures d'autonomie. soleil par jour.
2. Laissez les collecteurs se détendre au soleil (30 minutes à une hNE PAS COUCHER DES COLLECTEURS SUR L'HERBE ÇA PEUTENDOMMAGER LA PELOUSE EN DESSOUS ! NE MARCHEZ PAS SLES COLLECTEURS.
3. Joignez les tuyaux collecteurs ensemble à l'aide d'un joint en caoutchouc noir tuyau de raccordement et deux colliers de serrage de Positionnez le tuyau de 2" serrez chaque extrémité du tuyau de raccordement en caoutchouc et serrer (comme indiqué). Ne pas trop serrer. Ne pas pousser tuyau de raccordement contre les tubes du collecteur.
4. Couvrez les embouts en caoutchouc aux extrémités de l'en-tête tuy avec des colliers de serrage de 2". Positionnez les colliers de serrage

et serrer (comme indiqué).

1. Couvrez les coudes en caoutchouc aux autres extrémités du tuyau collecteur avec des colliers serrage de 2". Positionnez le tuyau de 2" serre serrer (comme indiqué).

6.1 If se connecte au tuyau souple, insérez le D32-38 mm adaptateur du coude en caoutchoud Positionnez les colliers de serrage de 2,5" et s (comme indiqué).

6.2 Si vous vous connectez à un tuyau en PV mm de diamètre, n'installez pas l'adaptateur d de 32 à 38 mm sur le coude en caoutchouc. pouvez connectez directement au tuyau en PVC Positionnez ensuite les colliers de serrage de 2 serrez (comme indiqué)

1. Éteignez la pompe de la piscine.

2. Allez à la piscine et branchez le raccord de rond sur la piscine mur de l'intérieur pour que s'écoule pas (un bouchon d'hiver fonctionne bien) 9. Connectez un tuyau du filtre au coude inférie connecteur. Remplissez toujours le système par le

3. Connectez l'autre tuyau du raccord de retour de la piscine au autre connecteur coudé.

4. Depuis l'intérieur de la paroi de la piscine, retirez le bouchon qu placé dans le raccord de retour rond.

VOUS ÊTES MAINTENANT PRÊT À DÉMARRER VOTRE CHAUFFE-PISCINE SOLAIRE

1. Allumez la pompe. Vérifiez l'absence de fuites et resserrez les ra qui doivent être attention.

Remarque : Au démarrage, vous verrez des bulles d'air sortir par le de retour. Ceci est normal et s'arrêtera une fois que tout l'air aura e du panneau solaire. système de chauffage.

Un système correctement dimensionné et installé augmentera la température de la piscine jusqu'à 10 °F pendant la saison. Vous ne voudrez que faire circuler l'eau à travers le capteur solaire lorsque le brille. Quand il fait nuageux ou pluvieux, le solaire ne fonctionnera pas aussi bien (et vous ne le ferez probablement pas nager pendant ces périodes), mais votre eau sera à nouveau disponible à température a un ou deux jours chauds.

Partout où vous bénéficiez d'au moins 6 heures de plein soleil penda journée. plus les capteurs sont en plein soleil, mieux ils fonctionneron vous montez le panneau solaire sur un angle (comme un toit ou un support), le les collecteurs doivent être orientés vers le sud. en cas montage sur un rack posé au sol, positionnez le support de manière qu'il ne fournisse pas accès à la piscine pour les enfants.

Operation

1. Les capteurs doivent être froids au toucher lorsque le soleil brille eux et l'eau passe à travers. Cela signifie que la chaleur est transfé l'eau.
2. L'eau qui retourne dans votre piscine sera quelques degrés plus chaude que la piscine elle-même. C'est le plus efficace moyen de ch une grande étendue d'eau comme une piscine. Continuez à faire circul'eau ce qui ajoute quelques degrés à chaque passage.
3. Faire circuler l'eau dans les capteurs solaires au moins 6 heures jour pendant les heures de clarté les jours ensoleillés. Si vous circule votre eau à travers eux la nuit, ou quand le temps est couvert ou froids vous refroidirez l'eau de votre piscine plutôt que de la chauffer vous vous devez faire fonctionner votre pompe la nuit, ouvrez la van dérivation pour que l'eau s'écoule directement vers la piscine, en contournant le système solaire.

Winterization

Votre système solaire doit être vidangé pour l'hivernage ! Gel les dommages ne sont pas couverts par la garantie ! Vous devez vidang votre les capteurs solaires , tout comme vous, vidangez le reste de équipement de piscine ! Retirez la soupape de décharge de vide en du système solaire. Retirez le capuchon en caoutchouc en bas et assurez-vous que TOUS les l'eau est évacuée du système, replacez l embouts et soufflez de l'air sous pression dans le sens inverse du d d'eau normal. C'est

le moyen le plus efficace pour drainer votre système. Vous pouvez la les collecteurs en place (à condition qu'ils soient complètement vidés) résisteront même aux hivers les plus rigoureux. Bien sûr, vous Vous pouvez stocker vos collecteurs à l'intérieur dans un endroit chaud et vous le souhaitez.

Fabricant : Shanghai m uxin muye y ouxian gongsi

Adresse : Shuang cheng lu , 803 non , 11 hao , 1602A-1609shi , qu, Shanghai 200000 , CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim
