Tipo di prodotto	Riscaldamento solare per piscina
Marca	Vevor
Modello	28041BX
Numero di pannelli solari	3
Materiale del pannello	Polietilene resistente
Funzione principale	Riscaldare l'acqua della piscina facendola circolare attraverso i pannelli solari
Aumento tipico della temperatura	Fino a 10 °F (circa 5,5 °C) in condizioni di sole
Ore di sole consigliate	Almeno 6 ore di sole diretto al giorno
Installazione consigliata	Su un tetto esposto a sud o a terra su un supporto
Tipo di connessione	Tubi standard per piscina (tramite adattatore D32-38 mm)
Accessori inclusi	3 pannelli, 2 tappi in gomma, fascette in acciaio inox, tubi di collegamento, curve, adattatori
Manutenzione	Svuotare il sistema in inverno per evitare danni da gelo
Garanzia	Certificato di garanzia elettronico disponibile su www.vevor.com/support
Produttore	Shanghai mu xin mu ye you xian gong si, Shanghai, Cina
Importatore (Stati Uniti)	Sanven Technology Ltd., Anaheim, CA
Importatore (Australia)	SIHAO PTY LTD., Eastwood NSW

Domande frequenti - 28041BX Vevor

Come funziona il riscaldamento solare per piscina Vevor 28041BX?

L'acqua della piscina viene pompata attraverso i pannelli solari. Il sole riscalda l'acqua che circola nei tubi in polietilene, poi l'acqua riscaldata ritorna in piscina. Questo processo aumenta gradualmente la temperatura dell'acqua.

Quali sono i vantaggi dell'energia solare per riscaldare la piscina?

Il sistema non richiede carburante, riduce i costi energetici e utilizza energia rinnovabile. I pannelli sono robusti, non arrugginiscono, non si corrodono e non si sfaldano.

Quanti pannelli sono inclusi nel kit?

Il kit contiene 3 pannelli solari. Possono essere collegati in serie per aumentare la superficie di riscaldamento.

Qual è l'aumento di temperatura previsto?

Un sistema correttamente dimensionato può aumentare la temperatura della piscina fino a 10 °F (circa 5,5 °C) durante la stagione soleggiata.

Posso usare il riscaldamento solare con tempo nuvoloso?

Il rendimento è ridotto con tempo nuvoloso o piovoso. È preferibile far circolare l'acqua solo quando il sole splende, altrimenti l'acqua potrebbe raffreddarsi.

Come installare i pannelli solari?

Scegliere una posizione con almeno 6 ore di sole al giorno. Installare i pannelli su un tetto esposto a sud o su un supporto a terra. Collegare i tubi con i giunti e le fascette fornite. Assicurarsi che l'installazione non permetta ai bambini di accedere alla piscina.

Cosa fare in inverno per proteggere il sistema?

È imperativo svuotare completamente i pannelli solari prima dell'inverno per evitare danni da gelo. Rimuovere il tappo in gomma in basso e soffiare aria compressa per eliminare tutta l'acqua. I danni da gelo non sono coperti dalla garanzia.

Perché escono bolle d'aria dal ritorno durante il primo avvio?

È normale. L'aria intrappolata nei pannelli viene spinta dall'acqua. Le bolle cesseranno una volta che tutta l'aria sarà stata espulsa.

Posso far circolare l'acqua di notte o con tempo freddo?

È sconsigliato perché raffredda l'acqua. Se la pompa deve funzionare di notte, aprire la valvola di by-pass in modo che l'acqua bypassi il sistema solare.

Dove trovare assistenza tecnica o la garanzia?

L'assistenza tecnica e il certificato di garanzia elettronico sono disponibili sul sito www.vevor.com/support.

MANUALE UTENTE 28041BX Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Riscaldamento solare della piscina

MODELLO: 28013BX 28041BX

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate solo da noi rappresentano una stima dei risparmi che potresti ottenere acquistando determinati strumenti con noi rispetto ai principali marchi top e non significa necessariamente coprire tutte le categorie di strumenti da noi offerti. Ti ricordiamo cortesemente di verificare accuratamente

quando effettui un ordine con noi se sei effettivamente in grado di risparmiare la metà rispetto ai marchi più importanti.

MODELLO: 28013BX 28041BX

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software del nostro prodotto.

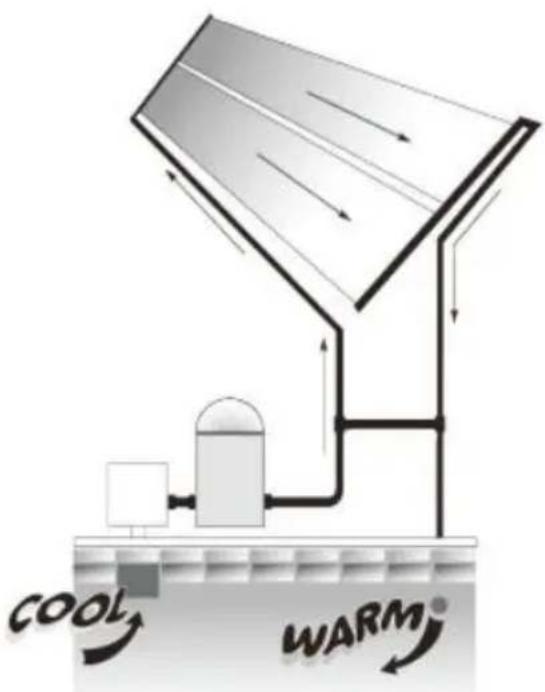

COME FUNZIONA IL RISCALDAMENTO SOLARE DELLA PISCINA

1. Utilizzando la pompa della piscina, l'acqua viene automaticamente pompata attraverso i collettori solari.
2. L'acqua viene poi riscaldata dal sole mentre si muove attraverso i collettori.
3. L'acqua riscaldata viene restituita alla piscina, attraverso le linee di ritorno.
4. Goditi la tua piscina riscaldata senza costi di carburante.

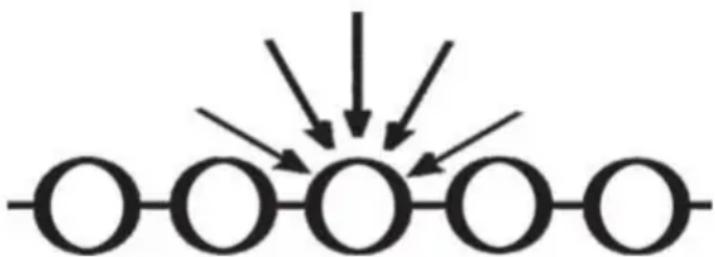

PERCHÉ IL RISCALDAMENTO SOLARE DELLA PISCINA FUNZIONA MEGLIO

1. L'acqua viene riscaldata mentre si muove attraverso i molti tubi nei collettori solari.
2. Il design dei tubi e delle reti intrappola il calore, cattura la luce del sole mentre si muove nel cielo.
3. Il materiale in polietilene resistente non arrugginisce, non si corrode e non si incrosta. Inoltre, il collettore è reversibile.

a) I collettori solari sono spesso installati sui tetti degli edifici. A meno che tu non abbia molta familiarità con il lavoro sui tetti e non abbia

scale e le misure di sicurezza adeguate, attrezzature per tale lavoro, dovresti assumere qualcuno con l'esperienza necessaria per effettuare l'installazione. Il mancato rispetto delle norme di sicurezza su un tetto o altra struttura elevata può causare cadute, con conseguenti gravi lesioni per te.

b) Quando si installano i collettori a terra, non costruire un supporto per rack che potrebbe consentire l'accesso dei bambini alla piscina.

IMPORTANTE

LEGGERE TUTTO QUESTO MANUALE PRIMA DI INIZIARE L'INSTALLAZIONE

COMPONENTI

Item	Descrizione	Quantità

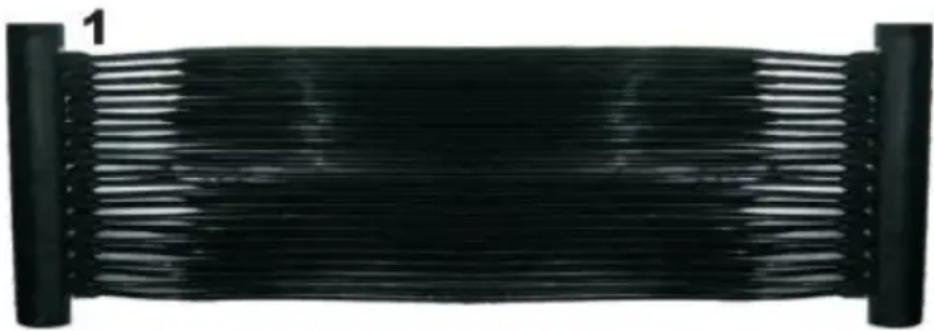

1	Collettore solare	3
2	Gomma tappo terminale	2
3	Fascetta stringitubo in acciaio inox da 2"	14
4	2,5" acciaio inossidabile fascetta stringitubo 33-57	4
5	Tubo flessibile di collegamento in gomma	4
6	Connettore a gomito in gomma	2
7	Adattatore per tubo flessibile D32-38mm	2
8	Manuale	1

* Cacciavite * Per installare il sistema di riscaldamento solare, avrai bisogno di tubi flessibili: uno che colleghi l'impianto della piscina ai collettori e uno che dai collettori torni alla piscina.

INSTALLAZIONE

1. Fornire un'area libera da oggetti appuntiti con almeno 6 ore di piena luce solare al giorno.
2. Lasciare che i collettori si rilassino al sole (da 30 minuti a un'ora). POSARE I COLLETTORI SULL'ERBA PUÒ DANNEGGIARE IL PRATO SOTTOSTANTE! NON CALPESTARE I COLLETTORI.
3. Unire i tubi del collettore insieme utilizzando un elastico nero, un tubo flessibile di collegamento e due fascette stringitubo da 2". Posizionare il tubo flessibile da 2" con un morsetto da ciascuna estremità del tubo flessibile di collegamento in gomma e stringere (come mostrato). Non stringere eccessivamente. Non spingere il tubo flessibile di collegamento contro i tubi del collettore.
4. Coprire i cappucci terminali in gomma alle estremità della testata con fascette stringitubo da 2". Posizionare le fascette stringitubo da 2"

e stringere (come mostrato).

1. Coprire i gomiti di gomma sulle altre estremità del tubo collettore con fascette stringitubo da 2". Posizionare i morsetti da 2" e serrare (come mostrato).

6.1 Se si collega al tubo flessibile, inserire l'adattatore D32-38mm nel gomito in gomma. Posizionare le fascette stringitubo da 2,5" e stringere (come mostrato).

6.2 Se si collega al tubo in PVC D50mm, non installare l'adattatore per tubo flessibile D32-38mm nel gomito in gomma. È possibile collegare direttamente al tubo in PVC. Quindi posizionare le fascette stringitubo da 2,5" e stringere (come mostrato).

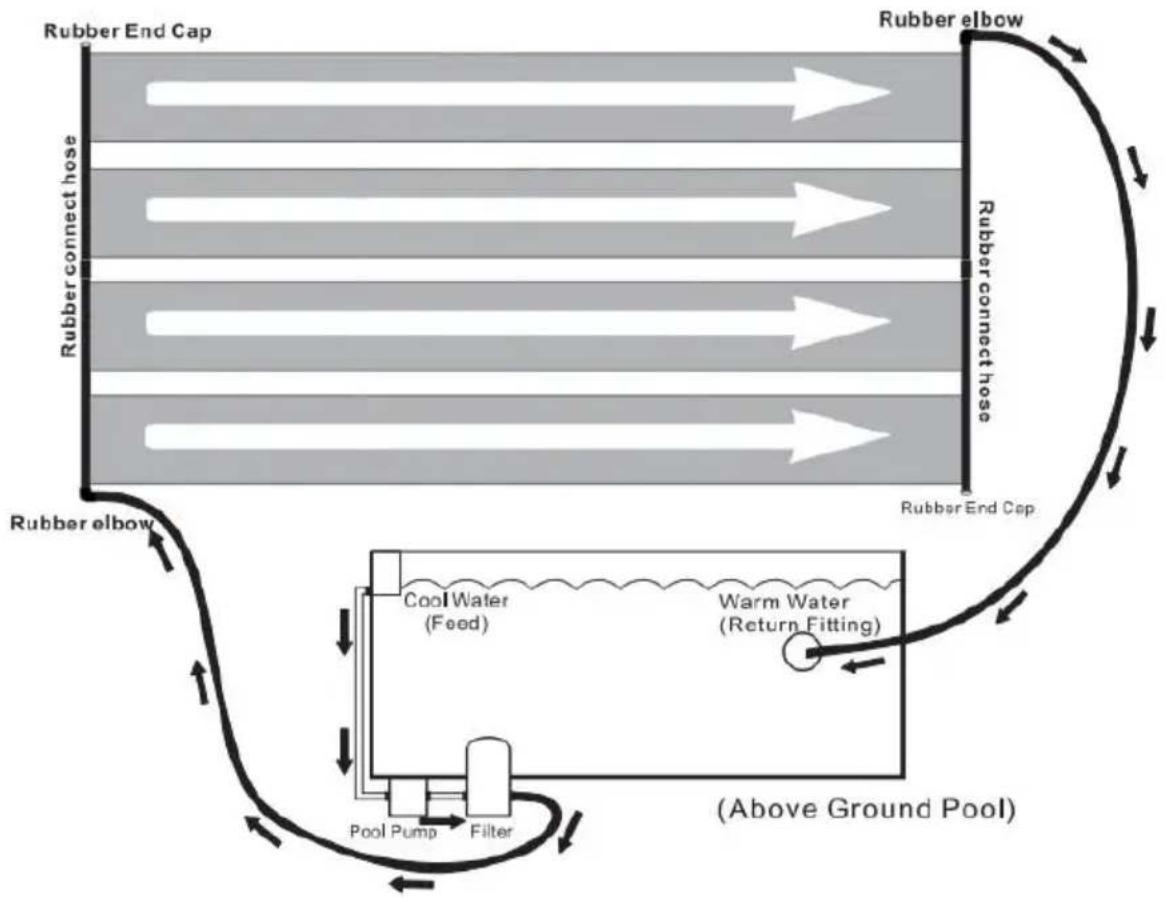

1. Spegnere la pompa della piscina.
2. Vai in piscina e collega il raccordo di ritorno sulla parete della piscina dall'interno in modo che l'acqua defluisca (un tappo invernale funziona bene).
3. Collegare un tubo flessibile dal filtro al gomito inferiore del connettore. Riempire sempre il sistema dal basso.
4. Collegare l'altro tubo flessibile dal raccordo di ritorno della piscina all'altro connettore a gomito.
5. Dall'interno della parete della piscina, rimuovere il tappo che si è posizionato nel raccordo di ritorno rotondo.

ORA SEI PRONTO PER AVVIARE IL TUO RISCALDATORE SOLARE PER PISCINA

1. Accendere la pompa. Controllare eventuali perdite e stringere i collegamenti che necessitano attenzione.

Nota: all'avvio vedrai delle bolle d'aria uscire dal tubo di ritorno. Ciò è normale e cesserà dopo che tutta l'aria sarà stata eliminata dal sistema di riscaldamento solare.

Un sistema correttamente dimensionato e installato aumenterà la temperatura della piscina fino a 10F durante la stagione. Vorrai solo circolare l'acqua attraverso il collettore solare quando splende il sole. Quando è nuvoloso o piovoso, l'energia solare non funzionerà altrettanto bene (e probabilmente non funzionerà nuotare in quei momenti), ma l'acqua tornerà a salire alla temperatura dopo uno o due giorni caldi.

Ovunque ci siano almeno 6 ore di sole pieno durante il giorno. Più collettori sono in pieno sole, meglio funzioneranno. Se stai montando un pannello solare su un angolo (come un tetto o un rack), i collettori devono essere rivolti verso sud. Se il montaggio è su un rack posto a terra, posizionare il portapacchi in modo che non fornisca accesso alla piscina per bambini.

Funzionamento

1. I collettori dovrebbero risultare freddi al tatto quando sono esposti e l'acqua passa attraverso. Ciò significa che il calore viene trasferito all'acqua.
2. L'acqua che ritorna nella tua piscina sarà di qualche grado più calda dell'acqua della piscina stessa. Questo è il modo più efficiente per riscaldare un grande specchio d'acqua come una piscina. Continua a far circolare l'acqua che aggiunge qualche grado a ogni passaggio.
3. Far circolare l'acqua attraverso i collettori solari almeno 6 ore al giorno durante le ore di luce nelle giornate di sole. Se circoli la tua acqua attraverso di loro di notte, o quando è nuvoloso o nelle giornate fredde, raffredderai l'acqua della tua piscina invece di riscaldarla. Se devi far funzionare la pompa di notte, apri la valvola di deviazione in modo che l'acqua vada direttamente alla piscina, bypassando il sistema solare.

Preparazione per l'inverno

Il tuo impianto solare deve essere svuotato per la preparazione all'inverno. Il congelamento e i danni non sono coperti dalla garanzia! Devi svuotare i collettori solari proprio come svuoti il resto dell'attrezzatura della tua

piscina! Rimuovere la valvola di sicurezza del vuoto nella parte superiore del sistema solare. Rimuovere il tappo terminale in gomma nella parte inferiore e assicurarsi che TUTTA l'acqua venga scaricata dal sistema. Sostituire i tappi terminali e soffiare aria pressurizzata nella direzione inversa del normale flusso d'acqua. Questo è

il modo più efficace per drenare il tuo sistema. Puoi lasciare i collettori in posizione (purché siano completamente svuotati) e resisteranno anche agli inverni più rigidi. Naturalmente, se preferisci, puoi conservare i tuoi collettori all'interno, in un luogo caldo e asciutto.
