Tipo di prodotto	Riscaldamento solare per piscina
Marca	Vevor
Modello	28013BX
Numero di pannelli solari	3
Materiale dei pannelli	Polietilene robusto (non arrugginisce, non si corrode, non si scheggia)
Componenti forniti	3 pannelli solari, 2 tappi in gomma, 14 fascette serracavi da 2", 4 fascette serracavi da 2,5", 4 tubi di collegamento in gomma, 2 raccordi a gomito in gomma, 2 adattatori per tubo D32-38 mm, manuale d'uso
Principio di funzionamento	L'acqua della piscina viene pompata attraverso i pannelli solari, riscaldata dal sole, poi restituita alla piscina
Alimentazione	Nessuna (utilizza la pompa della piscina esistente)
Aumento tipico di temperatura	Fino a 10 °F (circa 5,5 °C) durante la stagione
Irraggiamento solare raccomandato	Almeno 6 ore di sole pieno al giorno
Orientamento raccomandato	Rivolto a sud se montato su una superficie inclinata (tetto o supporto)
Manutenzione e pulizia	Svuotare completamente il sistema per l'inverno per evitare danni da gelo
Sicurezza	Non camminare sui pannelli; l'installazione sul tetto richiede precauzioni; non creare un accesso per bambini con un supporto a terra
Parti di ricambio e riparabilità	Pezzi disponibili: tubi, fascette, tappi, adattatori. Assistenza tecnica tramite www.vevor.com/support
Garanzia	Certificato di garanzia elettronico disponibile su www.vevor.com/support
Informazioni generali	Produttore: Shanghai Muxin Muye Youxian Gongsi, Cina. Importato in Australia: SIHAO PTY LTD. Importato negli Stati Uniti: Sanven Technology Ltd.

Domande frequenti - 28013BX Vevor

Come funziona il riscaldamento solare per piscina Vevor 28013BX?

Il sistema utilizza la pompa della tua piscina per far circolare l'acqua attraverso i pannelli solari. L'acqua viene riscaldata dal sole mentre passa nei collettori, poi torna in piscina. Ciò consente di aumentare la temperatura dell'acqua fino a 10 °F senza costi di carburante.

Quali sono i componenti inclusi nel kit?

Il kit contiene 3 pannelli solari, 2 tappi in gomma, 14 fascette serracavi da 2 pollici, 4 fascette serracavi da 2,5 pollici, 4 tubi di collegamento in gomma, 2 raccordi a gomito in gomma, 2 adattatori per tubo (D32-38 mm) e un manuale d'uso.

Come installare i pannelli solari?

Posizionare i pannelli in una zona soleggiata (almeno 6 ore di sole al giorno). Assemblate i tubi collettori con i tubi di collegamento in gomma e le fascette serracavi. Installate i tappi e i gomiti alle estremità. Collegate l'insieme alla pompa della piscina e al ritorno dell'acqua. Consultare il manuale per gli schemi dettagliati.

Posso installare i pannelli su un tetto?

Sì, è un'installazione comune. Tuttavia, se non si ha familiarità con il lavoro sul tetto, si consiglia di rivolgersi a un professionista. Rispettare le norme di sicurezza per evitare cadute.

Come preparare il sistema per l'inverno?

È imperativo svuotare completamente i pannelli prima dell'inverno per evitare danni da gelo. Rimuovere i tappi in gomma, lasciare defluire l'acqua, quindi soffiare aria compressa in direzione opposta al flusso normale per eliminare tutta l'acqua. I pannelli svuotati possono rimanere in posizione o essere conservati all'interno.

Il sistema funziona con tempo nuvoloso?

Con tempo nuvoloso o piovoso, l'efficienza del riscaldamento solare diminuisce. Si consiglia di far circolare l'acqua solo durante le ore di sole. Se è necessario far funzionare la pompa di notte, utilizzare una valvola di bypass per bypassare i pannelli, altrimenti l'acqua si raffredderà.

Che tipo di pompa per piscina è necessaria?

Il sistema è progettato per essere utilizzato con la pompa della piscina esistente. Non è richiesta alcuna pompa aggiuntiva. Assicurarsi che la pompa abbia una portata sufficiente per far circolare l'acqua attraverso i pannelli.

Quanto tempo ci vuole per riscaldare la piscina?

Il riscaldamento è progressivo. Con un sistema correttamente dimensionato, è possibile guadagnare fino a 10 °F in più giorni di sole pieno. Ogni passaggio aggiunge qualche grado. Si consiglia di far circolare l'acqua almeno 6 ore al giorno durante le ore di sole.

Il sistema è compatibile con le piscine fuori terra?

Sì, è compatibile con le piscine fuori terra. Il manuale mostra uno schema di installazione tipico con una piscina fuori terra. Utilizzare gli adattatori forniti per collegare i tubi.

Dove posso trovare l'assistenza tecnica e la garanzia?

L'assistenza tecnica e il certificato di garanzia elettronico sono disponibili sul sito www.vevor.com/support. Qui troverai i contatti per contattare il servizio clienti.

MANUALE UTENTE 28013BX Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Riscaldamento solare della piscina

MODELLO: 28013BX 28041BX

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate solo da noi rappresentano una stima dei risparmi che potresti ottenere acquistando determinati strumenti con noi rispetto ai principali marchi top e non significa necessariamente coprire tutte le categorie di strumenti da noi offerti. Ti ricordiamo cortesemente di verificare accuratamente quando effettui un ordine con noi se sei effettivamente in grado di risparmiare la metà rispetto ai marchi più importanti.

MODELLO: 28013BX 28041BX

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software del nostro prodotto.

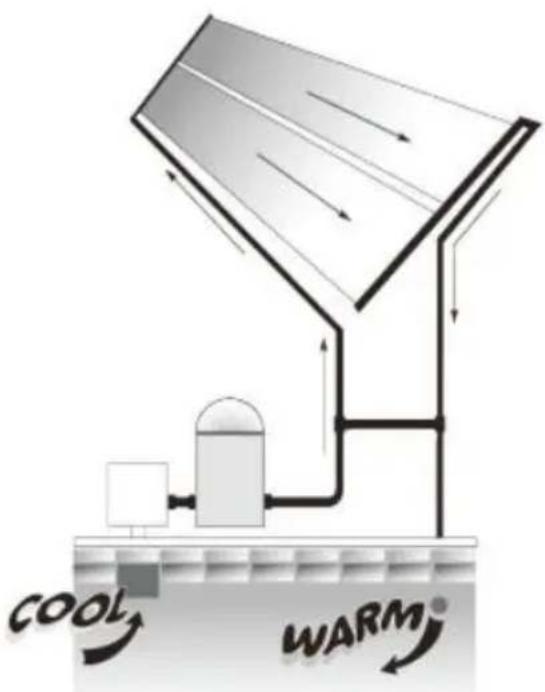

COME FUNZIONA IL RISCALDAMENTO SOLARE DELLA PISCINA

1. Utilizzando la pompa della piscina, l'acqua viene automaticamente pompata attraverso i collettori solari.
2. L'acqua viene poi riscaldata dal sole mentre si muove attraverso i collettori.
3. L'acqua riscaldata viene restituita alla piscina, attraverso le linee di ritorno.
4. Goditi la tua piscina riscaldata senza costi di carburante.

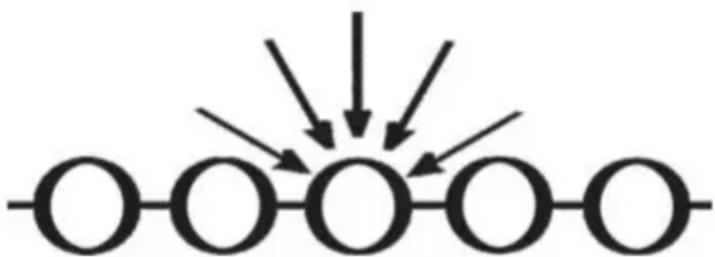

PERCHÉ IL RISCALDAMENTO SOLARE DELLA PISCINA FUNZIONA MEGLIO

1. L'acqua viene riscaldata mentre si muove attraverso i molti tubi nei collettori solari.
2. Il design dei tubi e delle reti intrappola il calore, cattura la luce mentre il sole si muove nel cielo.
3. Il materiale in polietilene resistente non arrugginisce, non si corrode e non si incrosta. Inoltre, il collettore è reversibile.

a) I collettori solari sono spesso installati sui tetti degli edifici. Se non hai molta familiarità con il lavoro sui tetti e non hai scale e misure di sicurezza adeguate, dovresti assumere qualcuno con l'esperienza necessaria per effettuare l'installazione. Il mancato rispetto delle norme di sicurezza su un tetto o altra struttura elevata può causare cadute, con conseguenti gravi lesioni per te.

Scale e misure di sicurezza adeguate: per tale attrezzatura, dovresti assumere qualcuno con l'esperienza necessaria per effettuare l'installazione. Il mancato rispetto delle norme di sicurezza su un tetto o altra struttura elevata può causare cadute, con conseguenti gravi lesioni per te.

b) Quando si installano i collettori a terra, non costruire un supporto per rack che potrebbe consentire l'accesso dei bambini alla piscina.

LEGGERE TUTTO QUESTO MANUALE PRIMA DI INIZIARE L'INSTALLAZIONE.

LEGGERE TUTTO QUESTO MANUALE PRIMA DI INIZIARE L'ORIENTAMENTO

* Cacciavite * Per installare il sistema di riscaldamento solare, avrai bisogno di tubi flessibili: uno che colleghi l'impianto della piscina ai collettori e uno che dai collettori torni alla piscina.

Item	Descrizione	Quantità

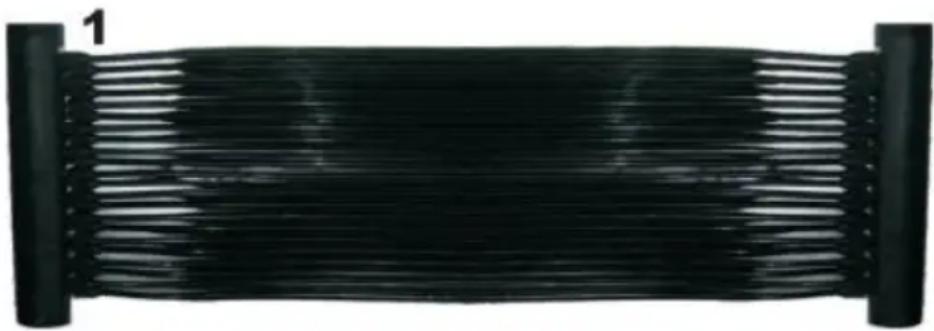

1	Collettore solare	3
2	Gomma tappo terminale	2
3	Fascetta stringitubo in acciaio inox da 2"	14
4	2,5" acciaio inossidabile fascetta stringitubo 33-57	4
5	Tubo flessibile di collegamento in gomma	4
6	Connettore a gomito in gomma	2
7	Adattatore per tubo flessibile D32-38mm	2
8	Manuale	1

* Cacciavite * Per installare il sistema di riscaldamento solare, avrai bisogno di tubi flessibili: uno che colleghi l'impianto della piscina ai collettori e uno che dai collettori torni alla piscina.

Fornire un'area libera da oggetti appuntiti con almeno 6 ore di piena luce solare al giorno.

1. Fornire un'area libera da oggetti appuntiti con almeno 6 ore di piena luce solare al giorno.
2. Lasciare che i collettori si rilassino al sole (da 30 minuti a un'ora). Posare i collettori sull'erba può danneggiare il prato sottostante! Non calpestare i collettori.
3. Unire i tubi del collettore insieme utilizzando un tubo flessibile di collegamento in gomma nera e due fascette stringitubo da 2". Posizionare una fascetta da 2" a ciascuna estremità del tubo flessibile di collegamento in gomma e stringere (come mostrato). Non stringere eccessivamente. Non spingere il tubo flessibile di collegamento contro i tubi del collettore.

stringere (come mostrato).

1. Coprire i gomiti di gomma sulle altre estremità del tubo collettore con fascette stringitubo da 2". Posizionare il tubo da 2" sui morsetti e serrare (come mostrato).

6.1 Se si collega al tubo flessibile, inserire l'adattatore D32-38mm nel gomito in gomma. Posizionare le fascette stringitubo da 2,5" e stringere (come mostrato).

6.2 Se si collega al tubo in PVC D50mm, non installare l'adattatore per tubo flessibile D32-38mm nel gomito in gomma. È possibile collegare direttamente al tubo in PVC. Quindi posizionare le fascette stringitubo da 2,5" e stringere (come mostrato).

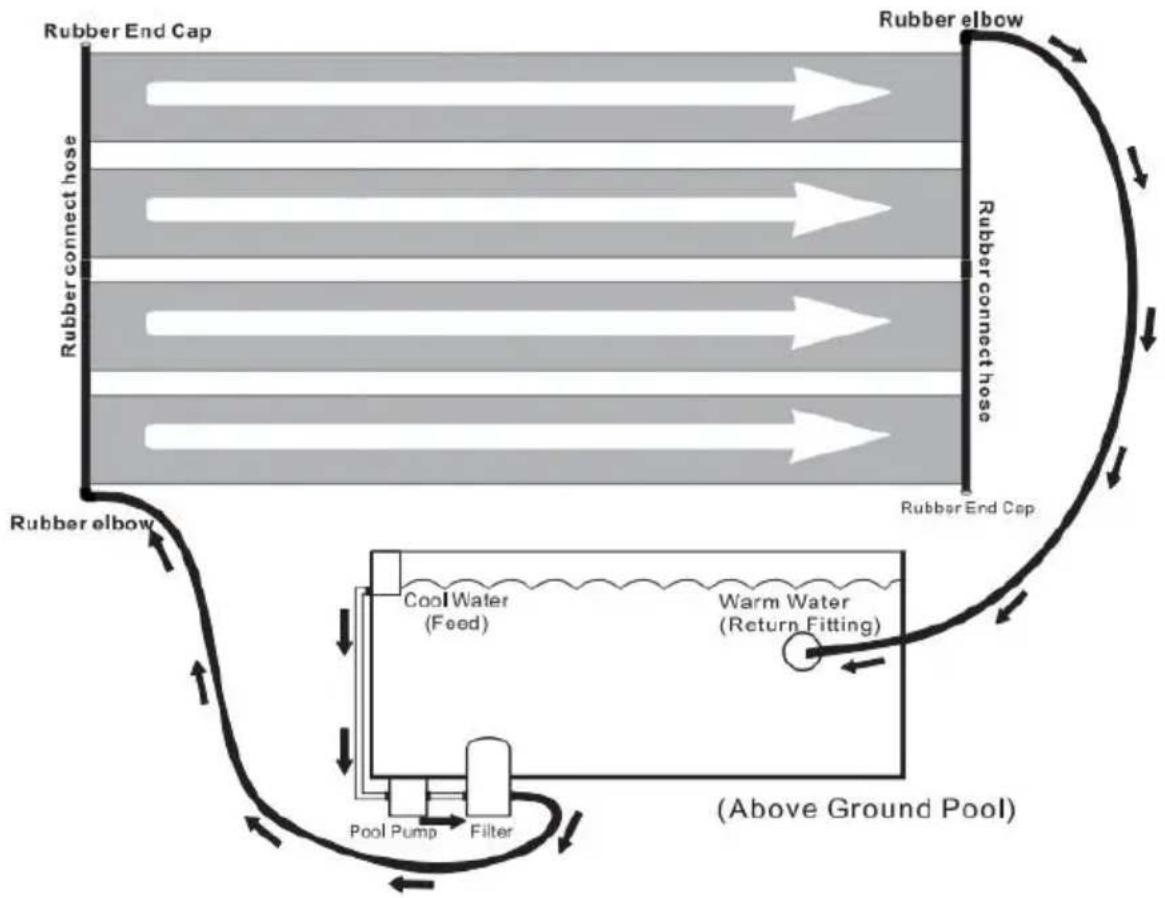

1. Spegnere la pompa della piscina.
2. Vai in piscina e collega il raccordo di ritorno sulla parete della piscina dall'interno in modo che l'acqua defluisca (un tappo invernale funziona bene).
3. Collegare un tubo flessibile dal filtro al gomito inferiore del connettore. Riempire sempre il sistema dal basso.
4. Collegare l'altro tubo flessibile dal raccordo di ritorno della piscina all'altro connettore a gomito.
5. Dall'interno della parete della piscina, rimuovere il tappo che si è posizionato nel raccordo di ritorno rotondo.

ORA SEI PRONTO PER AVVIARE IL TUO RISCALDATORE SOLARE PER PISCINA

1. Accendere la pompa. Controllare eventuali perdite e stringere i collegamenti che necessitano attenzione.

Nota: all'avvio vedrai delle bolle d'aria uscire dal tubo di ritorno. Ciò è normale e cesserà dopo che tutta l'aria sarà stata eliminata dal sistema di riscaldamento solare.

Un sistema correttamente dimensionato e installato aumenterà la temperatura della piscina fino a 10°F durante la stagione. Vorrai far circolare l'acqua attraverso il collettore solare solo quando splende il sole. Quando è nuvoloso o piovoso, l'energia solare non funzionerà altrettanto bene (e probabilmente non sarà piacevole nuotare in quei momenti), ma l'acqua tornerà a salire alla temperatura dopo uno o due giorni caldi.

Ovunque ci siano almeno 6 ore di sole pieno durante il giorno. Più collettori sono in pieno sole, meglio funzioneranno. Se stai montando il pannello solare su un angolo (come un tetto o un rack), i collettori devono essere rivolti verso sud. Se il montaggio è su un rack posto a terra, posiziona il portapacchi in modo che non fornisca accesso alla piscina per bambini.

Funzionamento

1. I collettori dovrebbero risultare freddi al tatto quando sono esposti e l'acqua passa attraverso. Ciò significa che il calore viene trasferito all'acqua.
2. L'acqua che ritorna nella tua piscina sarà di qualche grado più calda dell'acqua della piscina stessa. Questo è il modo più efficiente per riscaldare un grande specchio d'acqua come una piscina. Continua a far circolare l'acqua che aggiunge qualche grado a ogni passaggio.
3. Far circolare l'acqua attraverso i collettori solari almeno 6 ore al giorno durante le ore di luce nelle giornate di sole. Se circoli l'acqua attraverso di loro di notte, o quando è nuvoloso o nelle giornate fredde, raffredderai l'acqua della tua piscina invece di riscaldarla. Se devi far funzionare la pompa di notte, apri la valvola di deviazione in modo che l'acqua vada direttamente alla piscina, bypassando il sistema solare.

Preparazione per l'inverno

Il tuo impianto solare deve essere svuotato per la preparazione all'inverno. Il danno da congelamento non è coperto dalla garanzia! Devi svuotare i collettori solari proprio come svuoti il resto dell'attrezzatura della tua

piscina! Rimuovere la valvola di sicurezza del vuoto nella parte superiore del sistema solare. Rimuovere il tappo terminale in gomma nella parte inferiore e assicurarsi che TUTTA l'acqua venga scaricata dal sistema. Sostituire i tappi terminali e soffiare aria pressurizzata nella direzione inversa del normale flusso d'acqua. Questo è

il modo più efficace per drenare il tuo sistema. Puoi lasciare i collettori in posizione (purché siano completamente svuotati) e resisteranno anche agli inverni più rigidi. Naturalmente, se preferisci, puoi conservare i tuoi collettori all'interno, in un luogo caldo e asciutto.
