28013BX - Solpoolvärme Vevor - Gratis bruksanvisning och manual

Produkttyp	Solvärme för pool
Märke	Vevor
Modell	28013BX
Antal solfångare	3
Material för solfångare	Robust polyeten (rostar inte, korroderar inte, flagnar inte)
Medföljande komponenter	3 solfångare, 2 gummislutbitar, 14 klämmor 2", 4 klämmor 2,5", 4 gummianslutningsslangar, 2 gummi vinkelkopplingar, 2 slangadaptrar D32-38 mm, bruksanvisning
Funktionsprincip	Poolvattnet pumpas genom solfångarna, värms av solen och återförs sedan till poolen
Strömförsörjning	Ingen (använder befintlig poolpump)
Typisk temperaturökning	Upp till 10 °F (ca 5,5 °C) under säsongen
Rekommenderad solinstrålning	Minst 6 timmars direkt solljus per dag
Rekommenderad orientering	Söderläge om den monteras på lutande yta (tak eller ställning)
Underhåll och rengöring	Töm systemet helt inför vintern för att undvika frostskador
Säkerhet	Trampa inte på solfångarna; takmontering kräver försiktighet; skapa inte åtkomst för barn med markställning
Reservdelar och reparationsmöjligheter	Reservdelar tillgängliga: slangar, klämmor, ändstycken, adaptrar. Teknisk support via www.vevor.com/support
Garanti	Elektroniskt garantibevis tillgängligt på www.vevor.com/support
Allmän information	Tillverkare: Shanghai Muxin Muye Youxian Gongsi, Kina. Importerad till Australien: SIHAO PTY LTD. Importerad till USA: Sanven Technology Ltd.

Vanliga frågor - 28013BX Vevor

Hur fungerar Vevor 28013BX poolsolvärmare?

Systemet använder din poolpump för att cirkulera vattnet genom solfångarna. Vattnet värms upp av solen när det passerar genom kollektorerna och återvänder sedan till poolen. Detta kan öka vattentemperaturen med upp till 10 °F utan bränslekostnader.

Vilka komponenter ingår i satsen?

Satsen innehåller 3 solfångare, 2 gummislutbitar, 14 klämmor 2 tum, 4 klämmor 2,5 tum, 4 gummianslutningsslangar, 2 gummi vinkelkopplingar, 2 slangadaptrar (D32-38 mm) och en bruksanvisning.

Hur installerar man solfångarna?

Placera solfångarna i ett soligt område (minst 6 timmars solljus per dag). Montera kollektorslangarna med gummianslutningsslangarna och klämmorna. Installera ändstycken och vinklar i ändarna. Anslut enheten till poolpumpen och vattenreturen. Se bruksanvisningen för detaljerade scheman.

Kan jag installera solfångarna på ett tak?

Ja, det är en vanlig installation. Om du inte är van vid arbete på tak rekommenderas det att anlita en professionell. Följ säkerhetsanvisningarna för att undvika fall.

Hur vinterförvarar man solvärmesystemet?

Det är absolut nödvändigt att tömma solfångarna helt inför vintern för att undvika frostskador. Ta bort gummislutbitarna, låt vattnet rinna ut och blås sedan tryckluft i motsatt riktning mot normalt flöde för att avlägsna allt vatten. De tömda solfångarna kan sitta kvar eller förvaras inomhus.

Fungerar systemet i molnigt väder?

I molnigt eller regnigt väder minskar solvärmens effektivitet. Det rekommenderas att cirkulera vattnet endast under soltimmar. Om du måste köra pumpen på natten, använd en bypassventil för att leda förbi solfångarna, annars kyls vattnet ner.

Vilken typ av poolpump krävs?

Systemet är utformat för att användas med befintlig poolpump. Ingen extra pump krävs. Se till att din pump har tillräckligt flöde för att cirkulera vattnet genom solfångarna.

Hur lång tid tar det att värma poolen?

Uppvärmningen är gradvis. Med ett korrekt dimensionerat system kan du få upp till 10 °F över flera dagar med direkt solljus. Varje passage tillför några grader. Det rekommenderas att cirkulera vattnet minst 6 timmar per dag under soltimmar.

Är systemet kompatibelt med ovanmarkspooler?

Ja, det är kompatibelt med ovanmarkspooler. Bruksanvisningen visar ett typiskt installationsschema med en ovanmarkspool. Använd medföljande adaptrar för att ansluta slangarna.

Var hittar jag teknisk support och garanti?

Teknisk support och elektroniskt garantibevis finns på webbplatsen www.vevor.com/support. Där hittar du kontaktuppgifter för kundtjänst.

BRUKSANVISNING 28013BX Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Solar pooluppvärmning

MODELL: 28013BX 28041BX

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som endast används av oss representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg med oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcker alla kategorier av verktyg som erbjuds av oss. Du påminns om att verifiera försiktigt när du gör en beställning hos oss om du faktiskt gör det Sparande Halv i jämförelse med de främsta varumärkena.

MODELL: 28013BX 28041BX

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av användarmanualen. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

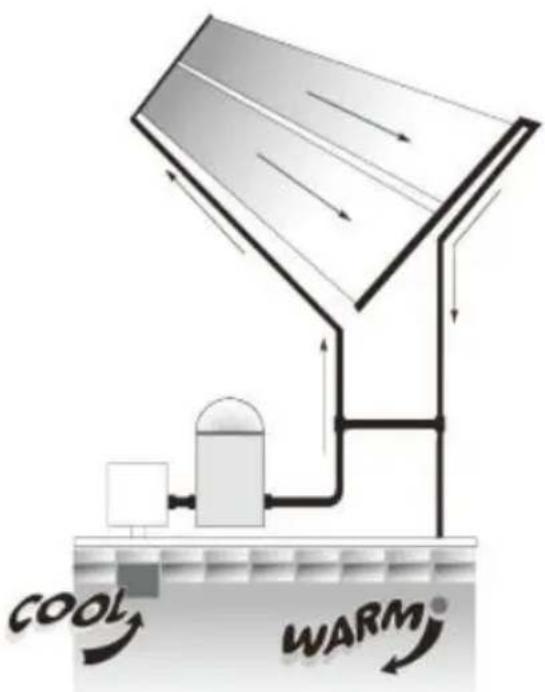

SÅ FUNGERAR SOLVÄRME FÖR POOLER

1. Med hjälp av din poolpump kommer vattnet automatiskt pumpas genom solfångarna.
2. Vattnet värms sedan upp av solen när det rör sig genom samlarna.
3. Det uppvärmda vattnet återförs till poolen genom dina returlinjer.
4. Du njuter av din egen uppvärmda pool utan bränslekostnader.

VARFÖR SOLVÄRME FÖR POOLER FUNGERAR BÄST

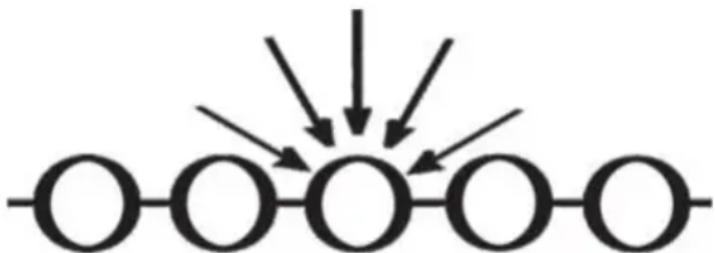

1. Vatten värms upp när det rör sig genom många rör i solfångarna.
2. Rör och webbdesign fångar värme, fångar ljus när solen rör sig över himlen.
3. Tufft polyetenmaterial rostar inte, korroderar eller kalkar. Dessutom är uppsamlaren vändbar.

a) Solfångare installeras ofta på taken av bebyggelse. Såvida du inte är mycket bekant med att arbeta på tak och har rätt säkerhetsutrustning för sådant arbete, bör du anlita någon med nödvändig erfarenhet för att utföra installationen. Underlåtenhet att

följa säkra rutiner på ett tak eller annan upphöjd struktur kan resultera i att falla, vilket leder till allvarlig skada på dig.

b) När du installerar kollektorer på marken, bygg inte ett stativ som kan ge barn tillgång till poolen.

VIKTIG

LÄS HELA DENNA MANUAL INNAN DU BÖRJAR ORIENTERING

KOMPONENTER

Item	Beskrivning	Kv ty

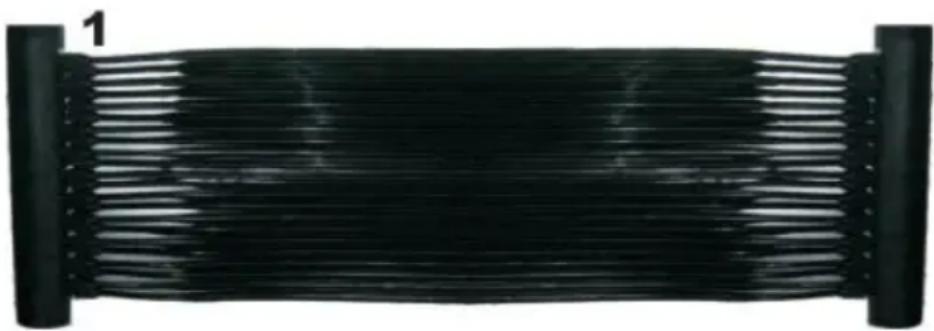

1	Solfångare	3
2	Gummi ändlock	2
3	2" rostfri slangklämma 27-51	14
4	2,5" rostfritt stål slangklämma 33-57	4
5	Anslutningsslang av gummi	4
6	Armbågskontakt av gummi	2
7	D32-38mm slangadapter	2
8	Manuell	1

* Skruvmejsel * För att installera ditt solvärmesystem behöver du 2 slangar - en från poolutrustningen till solfångaren och en som från solfångaren tillbaka till poolen.

1. föremål med minst 6 timmars solljus om dagen.
2. Låt samlarna koppla av i solen (30 minuter till en timme). LÄGG SAMLARNA PÅ GRÄSET - DET KAN SKADA GRÄSMATTAN UNDER! GÅ INTE PÅ SAMLARNA.
3. Sätt ihop samlingsrören med ett svart gummi anslutningsslang och 2" slangklämmor. Positionera 2" slangklämma in från varje ände av gummikopplingsslangen och dra åt (enligt bilden). Överspänn inte. Tryck inte anslutningsslangen mot kollektorrören.
4. Täck gummiändlocken på ändarna av samlingsrören med en 2"

slangklämmor. Placera 2" slangklämmor och dra åt (enligt bilden).

1. Täck gummiarmbågarna på de andra ändarna av samlingsröret med 2" slangklämmor. Placera slangklämmorna och dra åt (enligt bilden).

6.1 Om du ansluter till den mjuka slangen, sätt D32-38mm slangadaptern på gummiarmbågen. Placera 2,5" slangklämmor och dra åt (som visas).

6.2 Om du ansluter till D50 mm PVC-rör, sätt D32-38 mm slangadaptern på gummiarmbågen. Du kan ansluta till PVC-röret direkt. Placera sedan 2,5" slangklämmor och dra åt (enligt bilden).

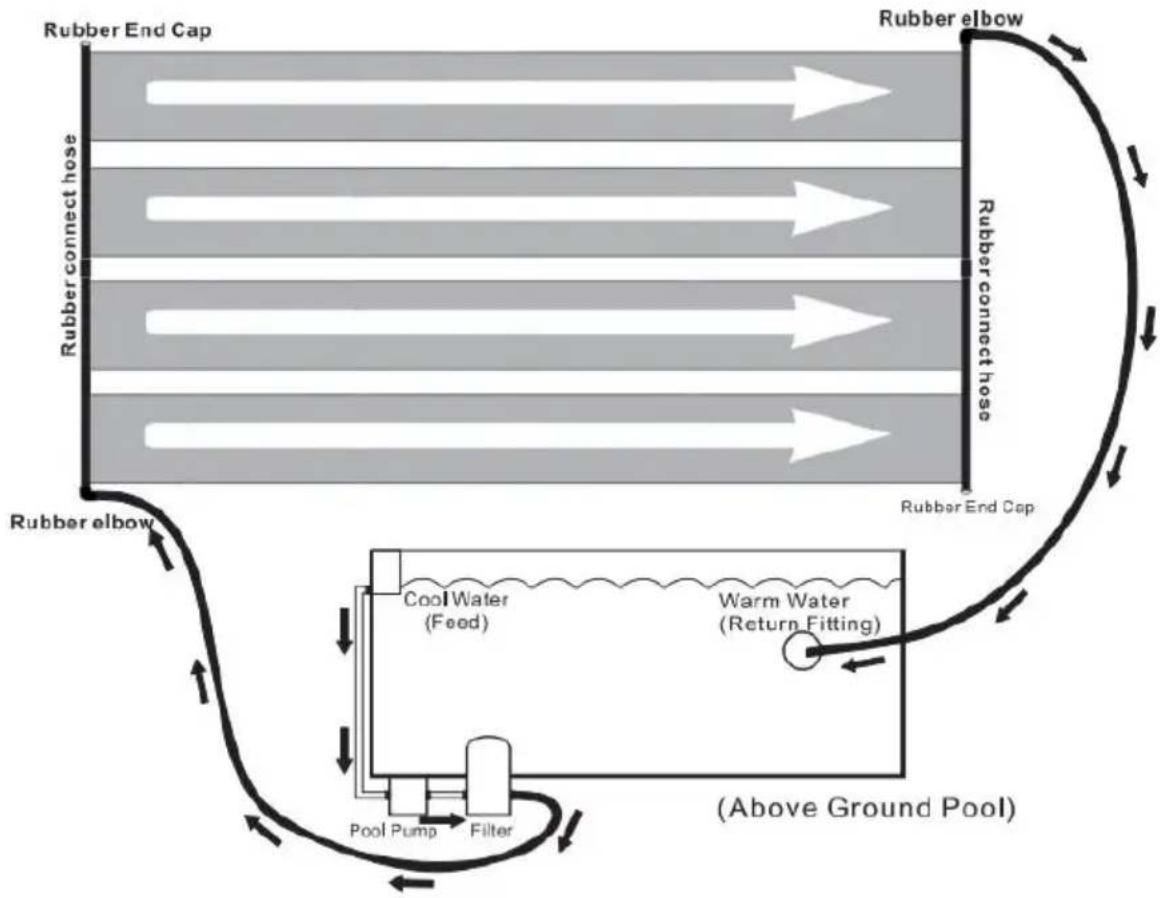

1. Stäng av poolpumpen.
2. Gå till poolen och anslut den runda returkopplingen på poolväggen från insidan så att vattnet inte rinner igenom (en vinterplugg fungerar bra).
3. Anslut en slang från filtret till den nedre armbågsanslutningen. Fyll alltid systemet från botten.
4. Anslut den andra slangen från poolens returkoppling till den andra armbågskontakten.
5. Ta bort pluggen från insidan av poolväggen som sitter i den runda returkopplingen.

1. Slå på pumpen. Kontrollera efter läckor och dra åt de anslutningar som behöver uppmärksamhet.

Obs: Vid uppstart kommer du att se luftbubblor komma genom returslangen. Detta är normalt och kommer att sluta efter att all luft har tömts bort från solvärmesystemet.

Ett korrekt dimensionerat och installerat system kommer att höja pooltemperaturen upp till 10°F under säsongen. Du vill bara cirkulera vattnet genom solfångaren när solen skiner. När det är molnigt eller regnigt fungerar solenergi inte lika bra (och du kommer förmodligen inte att

vilja simma under dessa tider), men ditt vatten kommer att värmas upp igen till temperatur efter en eller två varma dagar.

Var som helst får du minst 6 timmars full sol under dagen. Ju längre solfångarna är i full sol, desto bättre kommer de att fungera. Om du monterar solpanelen i en vinkel (som ett tak eller rack), bör solfångaren vändas i sydlig riktning. Om du monterar på ett ställ placerat på marken, placera stativet så att det inte ger barn tillgång till poolen.

Drift

1. Solfångarna ska kännas svala vid beröring när solen skiner på dem och vatten passerar igenom. Det betyder att värmen överförs till vattnet.
2. Vattnet som kommer tillbaka till din pool kommer att vara några grader varmare än poolen själv. Detta är det mest effektiva sättet att värma en vattenmassa som en pool. Fortsätt att cirkulera vattnet, vilket lägger till några grader varje pass.
3. Cirkulera vattnet genom solfångarna minst 6 timmar per dag under dagsljuset på soliga dagar. Om du cirkulerar ditt vatten genom dem på natten, eller när det är mulet eller på kyliga dagar, kommer du att kyla poolvattnet snarare än att värma det. Om du behöver köra din pump på natten, öppna avledningsventilen så att vattnet går direkt tillbaka till poolen förbi solsystemet.

Vinterförvaring

Ditt solsystem måste dräneras för vinterförvaring! Frysskador täcks inte av garantin! Du måste tömma din solfångare precis som du tömmer resten av din poolutrustning! Ta bort vakuumavlastningsventilen på toppen av solsystemet. Ta bort gummiändlocket i botten och se till att ALLT vatten dräneras ur systemet. Byt ut ändlocket och blås tryckluft i motsatt riktning mot normalt vattenflöde. Detta är

det mest effektiva sättet att tömma ditt system. Du kan lämna uppsättningen på plats (så länge de är helt tömda) så klarar de även de hårdaste vintrarna. Självklart kan du förvara dina solfångare inomhus på en varm och torr plats. Om du gillar.
