Typ produktu	Solarne ogrzewanie basenowe
Marka	Vevor
Model	28013BX
Liczba paneli słonecznych	3
Materiał paneli	Wytrzymały polietylen (nie rdzewieje, nie koroduje, nie łuszczy się)
Skład zestawu	3 panele słoneczne, 2 gumowe zaślepki, 14 opasek zaciskowych 2", 4 opaski zaciskowe 2,5", 4 gumowe węże połączeniowe, 2 gumowe kolanka, 2 adaptery węża D32-38 mm, instrukcja obsługi
Zasada działania	Woda basenowa jest pompowana przez panele słoneczne, ogrzewana przez słońce, a następnie zawracana do basenu.
Zasilanie	Brak (wykorzystuje istniejącą pompę basenową)
Typowy wzrost temperatury	Do 10 °F (około 5,5 °C) w sezonie
Zalecane nasłonecznienie	Co najmniej 6 godzin pełnego słońca dziennie
Zalecana orientacja	Skierowane na południe, jeśli montowane pod kątem (dach lub wspornik)
Konserwacja i czyszczenie	Całkowicie opróżnić system na zimę, aby uniknąć uszkodzeń spowodowanych mrozem.
Bezpieczeństwo	Nie stawać na panelach; instalacja na dachu wymaga ostrożności; nie tworzyć dostępu dla dzieci za pomocą wspornika naziemnego.
Części zamienne i naprawy	Dostępne części: węże, opaski, zaślepki, adaptery. Wsparcie techniczne przez www.vevor.com/support
Gwarancja	Elektroniczny certyfikat gwarancyjny dostępny na www.vevor.com/support
Informacje ogólne	Producent: Shanghai Muxin Muye Youxian Gongsi, Chiny. Importowane do Australii: SIHAO PTY LTD. Importowane do Stanów Zjednoczonych: Sanven Technology Ltd.

Często zadawane pytania - 28013BX Vevor

Jak działa solarne ogrzewanie basenowe Vevor 28013BX?

System wykorzystuje pompę basenową do cyrkulacji wody przez panele słoneczne. Woda jest ogrzewana przez słońce podczas przepływu przez kolektory, a następnie wraca do basenu. Pozwala to podnieść temperaturę wody nawet o 10 °F bez kosztów paliwa.

Jakie elementy znajdują się w zestawie?

Zestaw zawiera 3 panele słoneczne, 2 gumowe zaślepki, 14 opasek zaciskowych 2 cala, 4 opaski zaciskowe 2,5 cala, 4 gumowe węże połączeniowe, 2 gumowe kolanka, 2 adaptery węża (D32-38 mm) oraz instrukcję obsługi.

Jak zamontować panele słoneczne?

Umieść panele w nasłonecznionym miejscu (co najmniej 6 godzin słońca dziennie). Połącz rury kolektorów gumowymi wężami i opaskami. Zamontuj zaślepki i kolanka na końcach. Podłącz zestaw do pompy basenowej i wylotu wody. Szczegółowe schematy znajdują się w instrukcji.

Czy mogę zamontować panele na dachu?

Tak, jest to powszechna instalacja. Jeśli jednak nie masz doświadczenia w pracy na dachu, zaleca się skorzystanie z usług profesjonalisty. Przestrzegaj zasad bezpieczeństwa, aby uniknąć upadków.

Jak przygotować system do zimy?

Konieczne jest całkowite opróżnienie paneli przed zimą, aby uniknąć uszkodzeń spowodowanych mrozem. Wyjmij gumowe zaślepki, pozwól wodzie wypłynąć, a następnie przedmuchaj sprężonym powietrzem w przeciwnym kierunku, aby usunąć całą wodę. Puste panele mogą pozostać na miejscu lub być przechowywane w pomieszczeniu.

Czy system działa w pochmurne dni?

W pochmurne lub deszczowe dni wydajność ogrzewania słonecznego spada. Zaleca się cyrkulację wody tylko w słoneczne godziny. Jeśli musisz uruchomić pompę w nocy, użyj zaworu obejściowego, aby ominąć panele, w przeciwnym razie woda się ochłodzi.

Jaka pompa basenowa jest potrzebna?

System jest zaprojektowany do współpracy z istniejącą pompą basenową. Nie jest wymagana dodatkowa pompa. Upewnij się, że Twoja pompa ma wystarczający przepływ do cyrkulacji wody przez panele.

Ile czasu potrzeba na ogrzanie basenu?

Ogrzewanie jest stopniowe. Przy prawidłowo dobranym systemie możesz uzyskać wzrost temperatury do 10 °F w ciągu kilku dni przy pełnym słońcu. Każdy obieg dodaje kilka stopni. Zaleca się cyrkulację wody przez co najmniej 6 godzin dziennie w słoneczne godziny.

Czy system jest kompatybilny z basenami naziemnymi?

Tak, jest kompatybilny z basenami naziemnymi. Instrukcja pokazuje typowy schemat instalacji z basenem naziemnym. Użyj dostarczonych adapterów do podłączenia węży.

Gdzie mogę znaleźć wsparcie techniczne i gwarancję?

Wsparcie techniczne i elektroniczny certyfikat gwarancyjny są dostępne na stronie www.vevor.com/support. Znajdziesz tam dane kontaktowe do obsługi klienta.

INSTRUKCJA OBSŁUGI 28013BX Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Ogrzewanie basenu energią słoneczną

MODEL: 28013BX 28041BX

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub jakiekolwiek inne podobne wyrażenia używane wyłącznie przez nas przedstawia szacunkowe oszczędności, jakie możesz uzyskać kupując określone narzędzia

z nami w porównaniu do głównych, najlepszych marek i niekoniecznie oznacza to wszystkie kategorie narzędzi oferowanych przez nas. Przypominamy o sprawdzeniu ostrożnie, gdy składasz u nas zamówienie, jeśli faktycznie Oszczędność Połowa w porównaniu z wiodącymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Ogrzewanie basenu energią słoneczną

MODEL: 28013BX 28041BX

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

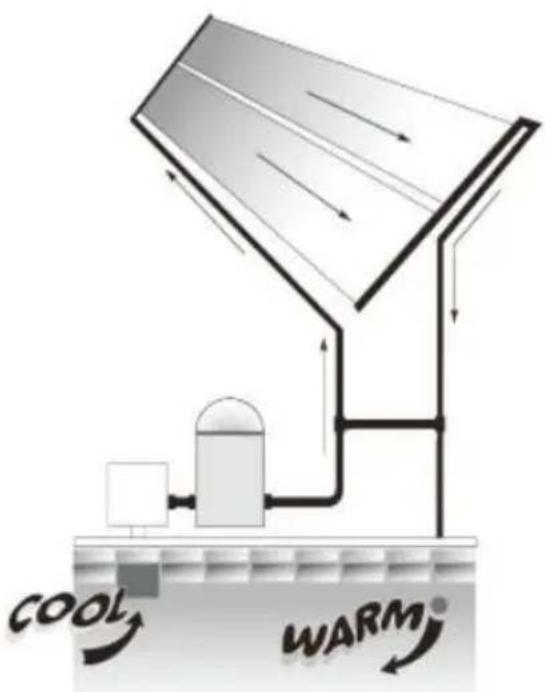

JAK DZIAŁA OGRZEWANIE BASENU ENERGIĄ SŁONECZNĄ

1. Za pomocą pompy basenowej woda jest automatycznie pompowana przez kolektory słoneczne.
2. Następnie woda jest podgrzewana przez słońce, ponieważ przechodzi przez kolektory.
3. Podgrzana woda wraca do basenu, poprzez linie powrotne.
4. Możesz korzystać z własnego podgrzewanego basenu bez kosztów paliwa.

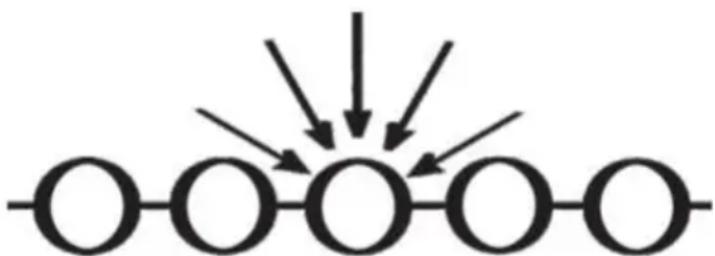

DLACZEGO SOLARNE OGRZEWANIE BASENU DZIAŁA NAJLEPIEJ

1. Woda jest podgrzewana podczas przepływu przez wiele rur w kolektorach słonecznych.
2. Projektowanie rur i sieci zatrzymuje ciepło, łapie światło, gdy słońce przesuwa się po niebie.
3. Wytrzymały materiał polietylenowy nie rdzewieje, nie koroduje i nie osadza się na nim kamień. Ponadto kolektor jest odwracalny.

a) Kolektory słoneczne są często instalowane na dachach budynków. Chyba że jesteś bardzo zaznajomiony z pracą na dachach i masz odpowiednie drabiny i zabezpieczenia sprzętu do takiej pracy, powinieneś kogoś wynająć z niezbędnym doświadczeniem do wykonania instalacji. Nieprzestrzeganie zasad bezpieczeństwa na dachu lub innym terenie podniesionym może spowodować upadek, co może doprowadzić do poważnych obrażeń ciała.

b) Przy montażu kolektorów na ziemi nie należy budować wspornika regału, który umożliwiałby dzieciom dostęp do basenu.

WAŻNE

PRZED ROZPOCZĘCIEM INSTALACJI PRZECZYTAJ CAŁĄ INSTRUKCJĘ

KOMPONENTY

Przedmiot	Opis	Ilość

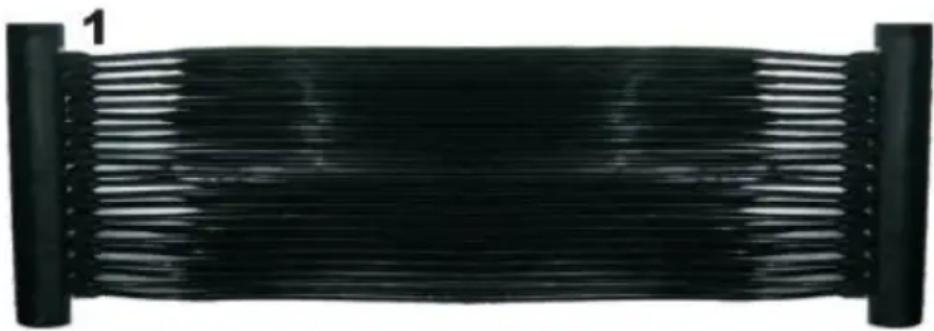

1	Kolektor słoneczny	3
2	Guma zaślepka	2
3	Zacisk węża ze stali nierdzewnej 2" 27-5	14
4	2,5" stal nierdzewna zacisk węża 33-57	4
5	Wąż gumowy łączący	4
6	Złącze łokciowe gumowe	2
7	Adapter węża D32-38mm	2
8	Podręcznik	1

* Śrubokręt * Aby zainstalować system ogrzewania słonecznego, potrzebne będą:

2 węże – jeden biegnący od sprzętu basenowego do kolektora i drugi biegnący od kolektora z powrotem do basenu.

INSTALACJA

1. Zapewnij obszar wolny od ostrych przedmiotów i zabezpiecz go na co najmniej 6 godzin światła słonecznego dziennie.
2. Pozostaw kolektory do odpoczynku na słońcu (30 minut do godziny). NIE KŁADŹ KOLEKTORÓW NA TRAWIE, MOGA USZKODZIĆ TRAWNIK POD NIM! NIE CHODZIĆ PO KOLEKTORACH.
3. Połącz rury kolektora za pomocą jednej czarnej gumy, węża przyłączeniowego i dwóch zacisków węża 2". Ustawić wąż 2" zacisk z każdego końca gumowego węża łączącego i dokręcić (jak pokazano). Nie dokręcać zbyt mocno. Nie naciskać węża przyłączeniowego do rur kolektora.
4. Założ gumowe zaślepki na końce nagłówka rury z 2" zaciskami węża.

Umieść 2" zaciski węża i dokręcić (jak pokazano).

1. Przykryj gumowe łokcie na drugim końcu rur kolektora z zaciskami węża 2". Ustawić zaciski węża i dokręć (jak pokazano).

6.1 W przypadku podłączenia do miękkiego węża, włóż wąż D32-38mm do adaptera gumowego łokcia. Umieść zaciski węża 2,5" i dokręcić (jak pokazano).

6.2 Jeśli podłączasz rurę PVC D50mm, nie używaj adaptera węża D32-38mm do kolanka gumowego. Możesz podłączyć bezpośrednio do rury PCV.

Następnie umieść 2,5' zaciski węża i dokręć (jak pokazano).

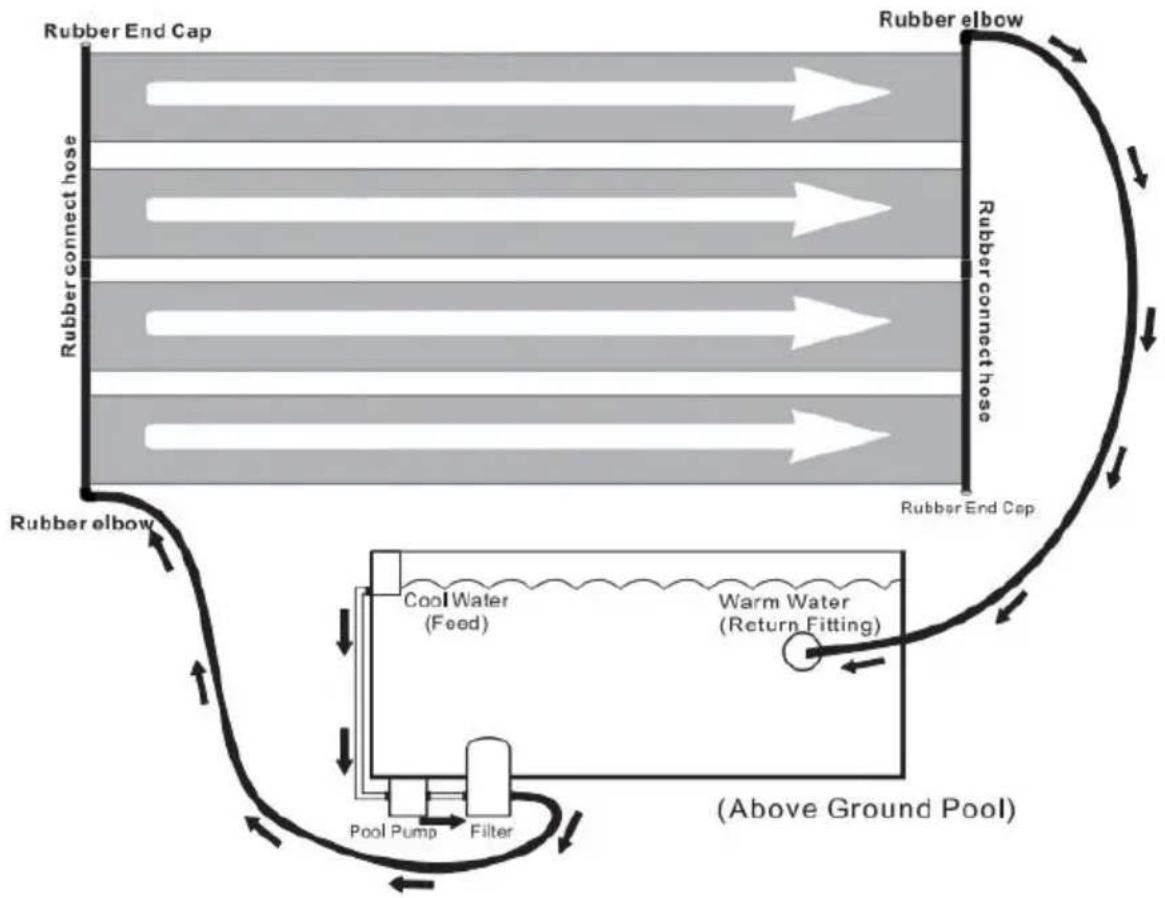

1. Wyłącz pompę basenową.
2. Idź do basenu i podłącz okrągły króciec powrotny do ściany basenu od wewnątrz, aby woda nie mogła wyciekać (na zimę dobrze sprawdza się korek).
3. Podłącz wąż od filtra do dolnego łokcia złącza. Zawsze napełniaj system od dołu.
4. Podłącz drugi wąż od złącza powrotnego b. do innego złącza łokciowego.
5. Z wewnętrznej strony ściany basenu wyjmij korek, który umieszczono w okrągłym łączniku powrotnym.

JESTEŚ TERAZ GOTOWY DO URUCHOMIENIA SWOJEGO PODGRZEWACZA SOLARNEGO W BASENIE

1. Włącz pompę. Sprawdź, czy nie ma wycieków i dokręć połączenia, które tego wymagają.

Uwaga: Podczas uruchamiania zobaczysz pęcherzyki powietrza wydostające się z węża powrotnego. Jest to normalne i ustąpi po usunięciu całego powietrza z instalacji solarnej.

Prawidłowo dobrany i zainstalowany system podniesie temperaturę wody w basenie do 10°F w sezonie. Będziesz chciał cyrkulować wodę przez kolektor słoneczny tylko wtedy, gdy świeci słońce.

Gdy jest pochmurno lub deszczowo, energia słoneczna nie będzie działać tak dobrze (i prawdopodobnie nie będziesz pływać w tym czasie), ale twoja woda powróci do temperatury po jednym lub dwóch ciepłych dniach.

Umieść kolektory tam, gdzie mają co najmniej 6 godzin pełnego słońca w ciągu dnia.

Im dłużej kolektory będą w pełnym słońcu, tym lepiej będą działać.

Jeśli montujesz panele słoneczne pod kątem (np. na dachu lub stojaku), kolektory powinny być skierowane w kierunku południowym. W przypadku montażu na stelażu na ziemi, ustaw stojak tak, aby nie stanowił zagrożenia dla dzieci.

Działanie

1. Kolektory powinny być chłodne w dotyku, gdy świeci na nie słońce, a woda przepływa przez nie. Oznacza to, że ciepło jest przekazywane wodzie.
2. Woda powracająca do basenu będzie o kilka stopni cieplejsza niż basen sam w sobie. To jest najbardziej wydajny sposób na ogrzanie dużego zbiornika wodnego, takiego jak basen. Utrzymuj cyrkulację wody, co dodaje kilka stopni przy każdym przejściu.
3. Przepływ wody przez kolektory słoneczne powinien trwać co najmniej 6 godzin dziennie, w słoneczne dni. Jeśli przepuścisz wodę przez nie w nocy, albo gdy jest pochmurno lub w chłodne dni, będziesz chłodzić wodę w basenie, zamiast ją podgrzewać. Jeśli musisz uruchomić pompę w nocy, otwórz zawór rozdzielczy, aby woda mogła płynąć bezpośrednio do basenu, omijając układ solarny.

Zabezpieczenie na zimę

Twój system solarny musi być opróżniony na czas zimy! Zamarznięcie

uszkodzenia nie są objęte gwarancją! Musisz opróżnić swoje kolektory słoneczne, tak jak opróżniasz resztę sprzętu basenowego! Zdejmij

zawór bezpieczeństwa próżniowy znajdujący się na górze układu

solarnego. Zdejmij gumową zaślepkę na dole i upewnij się, że

WSZYSTKA woda jest spuszczana z układu, załóż zaślepki i przedmuchaj

sprężone powietrze w kierunku przeciwnym do normalnego przepływu

wody. To jest

najskuteczniejszy sposób na opróżnienie systemu. Możesz zostawić kolektory na miejscu (pod warunkiem, że są całkowicie opróżnione), a wytrzymają nawet najsurowsze zimy. Oczywiście, możesz przechowywać swoje kolektory w ciepłym i suchym miejscu, jeśli chcesz.

Producent: Shanghai Muxin Muye Youxian Gongsi

Adres: Shuang Cheng Ja, 803 Nie, 11 Hao, 1602A-1609 Shi, Baoshan, Szanghaj 200000, CN.

Import do Australii: SIHAO PTY LTD. 1 ROKEVA

Import do USA: Sanven Technology Ltd. Suite 250, 9166 Anar Miejsce, Rancho Cucamonga, CA 91730
