Type de produit	Chauffage solaire de piscine
Marque	Vevor
Modèle	28013BX
Nombre de capteurs solaires	3
Matériau des capteurs	Polyéthylène robuste (ne rouille pas, ne se corrode pas, ne s'écaille pas)
Composants fournis	3 capteurs solaires, 2 embouts en caoutchouc, 14 colliers de serrage 2", 4 colliers de serrage 2,5", 4 tuyaux de raccordement en caoutchouc, 2 raccords coudés en caoutchouc, 2 adaptateurs de tuyau D32-38 mm, manuel d'utilisation
Principe de fonctionnement	L'eau de la piscine est pompée à travers les capteurs solaires, chauffée par le soleil, puis renvoyée à la piscine
Alimentation	Aucune (utilise la pompe de piscine existante)
Augmentation de température typique	Jusqu'à 10 °F (environ 5,5 °C) pendant la saison
Ensoleillement recommandé	Au moins 6 heures de plein soleil par jour
Orientation recommandée	Face au sud si monté sur un angle (toit ou support)
Entretien et nettoyage	Vidanger complètement le système pour l'hiver afin d'éviter les dégâts de gel
Sécurité	Ne pas marcher sur les capteurs ; installation sur toit nécessite précautions ; ne pas créer d'accès pour les enfants avec un support au sol
Pièces détachées et réparabilité	Pièces disponibles : tuyaux, colliers, embouts, adaptateurs. Assistance technique via www.vevor.com/support
Garantie	Certificat de garantie électronique disponible sur www.vevor.com/support
Informations générales	Fabricant : Shanghai Muxin Muye Youxian Gongsi, Chine. Importé en Australie : SIHAO PTY LTD. Importé aux États-Unis : Sanven Technology Ltd.

FOIRE AUX QUESTIONS - 28013BX Vevor

Comment fonctionne le chauffage solaire de piscine Vevor 28013BX ?

Le système utilise la pompe de votre piscine pour faire circuler l'eau à travers les capteurs solaires. L'eau est chauffée par le soleil lorsqu'elle passe dans les collecteurs, puis retourne dans la piscine. Cela permet d'augmenter la température de l'eau jusqu'à 10 °F sans frais de carburant.

Quels sont les composants inclus dans le kit ?

Le kit contient 3 capteurs solaires, 2 embouts en caoutchouc, 14 colliers de serrage de 2 pouces, 4 colliers de serrage de 2,5 pouces, 4 tuyaux de raccordement en caoutchouc, 2 raccords coudés en caoutchouc, 2 adaptateurs de tuyau (D32-38 mm) et un manuel d'utilisation.

Comment installer les capteurs solaires ?

Placez les capteurs dans une zone ensoleillée (au moins 6 heures de soleil par jour). Assemblez les tuyaux collecteurs avec les tuyaux de raccordement en caoutchouc et les colliers de serrage. Installez les embouts et coudes aux extrémités. Connectez l'ensemble à la pompe de la piscine et au retour d'eau. Consultez le manuel pour les schémas détaillés.

Puis-je installer les capteurs sur un toit ?

Oui, c'est une installation courante. Cependant, si vous n'êtes pas familier avec le travail sur toit, il est recommandé de faire appel à un professionnel. Respectez les consignes de sécurité pour éviter les chutes.

Comment hiverner le système de chauffage solaire ?

Il est impératif de vidanger complètement les capteurs avant l'hiver pour éviter les dégâts de gel. Retirez les embouts en caoutchouc, laissez l'eau s'écouler, puis soufflez de l'air sous pression dans le sens inverse du flux normal pour évacuer toute l'eau. Les capteurs vidés peuvent rester en place ou être stockés à l'intérieur.

Le système fonctionne-t-il par temps nuageux ?

Par temps nuageux ou pluvieux, l'efficacité du chauffage solaire diminue. Il est recommandé de faire circuler l'eau uniquement pendant les heures ensoleillées. Si vous devez faire fonctionner la pompe la nuit, utilisez une vanne de dérivation pour contourner les capteurs, sinon l'eau se refroidira.

Quel type de pompe de piscine est nécessaire ?

Le système est conçu pour être utilisé avec la pompe de piscine existante. Aucune pompe supplémentaire n'est requise. Assurez-vous que votre pompe a un débit suffisant pour faire circuler l'eau à travers les capteurs.

Combien de temps faut-il pour chauffer la piscine ?

Le chauffage est progressif. Avec un système correctement dimensionné, vous pouvez gagner jusqu'à 10 °F sur plusieurs jours de plein soleil. Chaque passage ajoute quelques degrés. Il est recommandé de faire circuler l'eau au moins 6 heures par jour pendant les heures ensoleillées.

Le système est-il compatible avec les piscines hors-sol ?

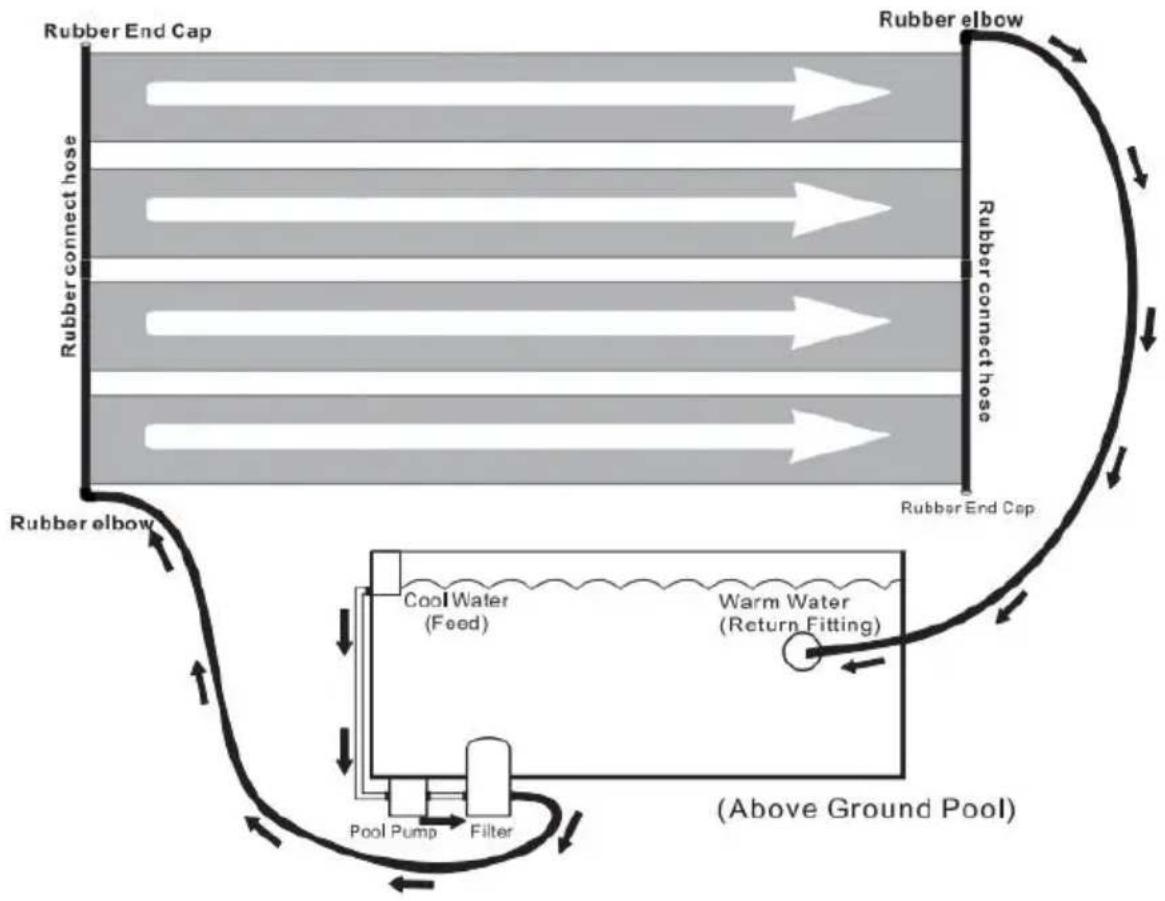

Oui, il est compatible avec les piscines hors-sol. Le manuel montre un schéma d'installation typique avec une piscine hors-sol. Utilisez les adaptateurs fournis pour connecter les tuyaux.

Où puis-je trouver l'assistance technique et la garantie ?

L'assistance technique et le certificat de garantie électronique sont disponibles sur le site www.vevor.com/support. Vous y trouverez les coordonnées pour contacter le service client.

MODE D'EMPLOI 28013BX Vevor

Chauffage solaire de piscine

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous uniquement

représente une estimation des économies dont vous pourriez bénéficier en achetant certains outils

avec nous par rapport aux grandes marques et ne signifie pas nécessairement que cela couvre toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vérifier soigneusement

lorsque vous passez une commande chez nous si vous réalisez réellement des économies de moitié par rapport aux plus grandes marques.

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

Chauffage solaire de piscine

Vous avez des questions sur les produits ? Vous avez besoin d'une assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous vous informerons en cas de mise à jour technologique ou logicielle de notre produit.

COMMENT FONCTIONNE LE CHAUFFAGE SOLAIRE DE PISCINE

1. Grâce à votre pompe de piscine, l'eau est automatiquement pompée à travers les capteurs solaires.
2. L'eau est ensuite chauffée par le soleil pendant qu'elle se déplace dans les collecteurs.
3. L'eau chauffée est renvoyée vers la piscine, à travers vos lignes de retour.
4. Vous profitez de votre propre piscine chauffée sans carburant frais.

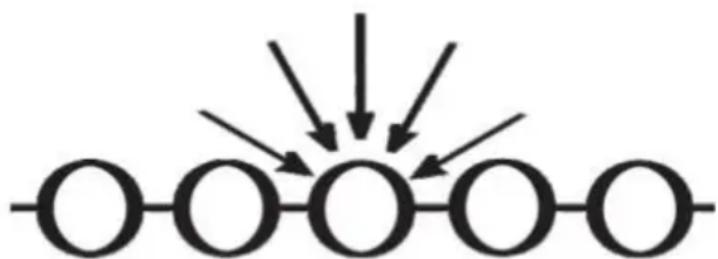

POURQUOI LE CHAUFFAGE SOLAIRE DE PISCINE EST LE MEILLEUR

1. L'eau est chauffée lorsqu'elle se déplace à travers les nombreux tubes dans les capteurs solaires.
2. La conception du tube et de la toile emprisonne la chaleur et la lumière lorsque le soleil se déplace dans le ciel.
3. Le matériau en polyéthylène robuste ne rouille pas, ne se corrode pas et ne s'écaille pas. De plus, le collecteur est réversible.

a) Les capteurs solaires sont souvent installés sur les toits des

bâtiments. À moins que vous ne soyez très familier avec le travail sur les toits et que vous ne disposiez des échelles et des équipements de sécurité appropriés pour un tel travail, vous devriez embaucher quelqu'un avec l'expérience nécessaire pour faire l'installation. Le non-respect des pratiques sécuritaires sur un toit ou autre structure élevée peut entraîner une chute, ce qui peut entraîner une blessure grave pour vous.

b) Lors de l'installation de capteurs au sol, ne construisez pas un support de rack qui pourrait permettre aux enfants d'accéder à la piscine.

IMPORTANT

LISEZ CE MANUEL ENTIÈREMENT AVANT DE COMMENCER L'INSTALLATION

COMPOSANTS

article	Description	Qté

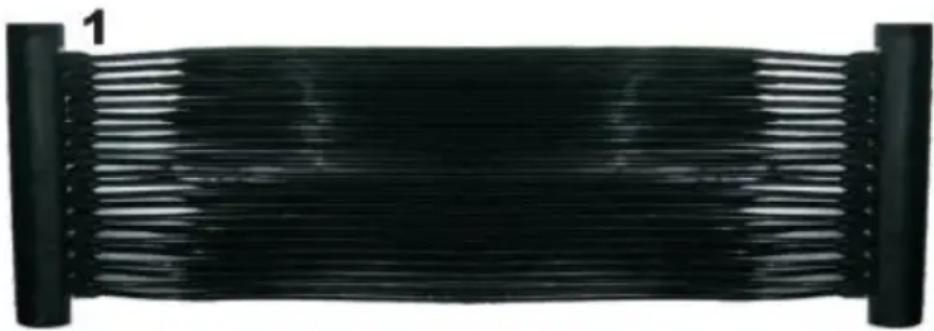

1	Capteur solaire	3
2	Caoutchouc embout	2
3	Collier de serrage en acier inoxydable 2"	14
4	Acier inoxydable 2,5" collier de serrage 33	4
5	Tuyau de raccordement en caoutchouc	4
6	Raccord coudé en caoutchouc	2
7	Adaptateur de tuyau D32-38 mm	2
8	Manuel	1

* Tournevis * Pour installer votre système de chauffage solaire, vous aurez besoin de 2 tuyaux : un qui reliera l'équipement de la piscine au capteur et un qui reliera le capteur à la piscine.

INSTALLATION

1. Prévoyez une zone exempte de tout objet tranchant avec au moins 6 heures d'ensoleillement par jour.
2. Laissez les collecteurs se détendre au soleil (30 minutes à une heure). NE PAS COUCHER DES COLLECTEURS SUR L'HERBE, ÇA PEUT ENDOMMAGER LA PELOUSE EN DESSOUS ! NE MARCHEZ PAS SUR LES COLLECTEURS.
3. Joignez les tuyaux collecteurs ensemble à l'aide d'un joint en caoutchouc noir, d'un tuyau de raccordement et de deux colliers de serrage. Positionnez le tuyau de 2" et serrez chaque extrémité du tuyau de raccordement en caoutchouc (comme indiqué). Ne pas trop serrer. Ne pas pousser le tuyau de raccordement contre les tubes du collecteur.
4. Couvrez les embouts en caoutchouc aux extrémités de l'en-tête avec des colliers de serrage de 2". Positionnez les colliers de serrage

et serrez (comme indiqué).

1. Couvrez les coudes en caoutchouc aux autres extrémités du tuyau collecteur avec des colliers de serrage de 2". Positionnez le tuyau de 2" et serrez (comme indiqué).

6.1 Si vous vous connectez à un tuyau souple, insérez l'adaptateur de 32 à 38 mm sur le coude en caoutchouc. Positionnez les colliers de serrage de 2,5" et serrez (comme indiqué).

6.2 Si vous vous connectez à un tuyau en PVC de 32 mm de diamètre, n'installez pas l'adaptateur de 32 à 38 mm sur le coude en caoutchouc. Vous pouvez connecter directement au tuyau en PVC. Positionnez ensuite les colliers de serrage de 2" et serrez (comme indiqué).

1. Éteignez la pompe de la piscine.
2. Allez à la piscine et branchez le raccord rond sur le mur de la piscine de l'intérieur pour que l'eau ne s'écoule pas (un bouchon d'hiver fonctionne bien). 9. Connectez un tuyau du filtre au connecteur coudé inférieur. Remplissez toujours le système par le
3. Connectez l'autre tuyau du raccord de retour de la piscine à l'autre connecteur coudé.
4. Depuis l'intérieur de la paroi de la piscine, retirez le bouchon qui est placé dans le raccord de retour rond.

VOUS ÊTES MAINTENANT PRÊT À DÉMARRER VOTRE CHAUFFE-PISCINE SOLAIRE

1. Allumez la pompe. Vérifiez l'absence de fuites et resserrez les raccords qui doivent être surveillés.

Remarque : Au démarrage, vous verrez des bulles d'air sortir par le retour. Ceci est normal et s'arrêtera une fois que tout l'air aura été évacué du panneau solaire et du système de chauffage.

Un système correctement dimensionné et installé augmentera la température de la piscine jusqu'à 10 °F pendant la saison. Vous ne voudrez faire circuler l'eau à travers le capteur solaire que lorsque le soleil brille. Quand il fait nuageux ou pluvieux, le solaire ne fonctionnera pas aussi bien (et vous ne nagerez probablement pas pendant ces périodes), mais votre eau sera à nouveau à température après un ou deux jours chauds.

Partout où vous bénéficiez d'au moins 6 heures de plein soleil par jour, plus les capteurs sont en plein soleil, mieux ils fonctionnent. Si vous montez le panneau solaire sur un angle (comme un toit ou un support), les collecteurs doivent être orientés vers le sud. En cas de montage sur un rack posé au sol, positionnez le support de manière à ce qu'il ne fournisse pas d'accès à la piscine pour les enfants.

Fonctionnement

1. Les capteurs doivent être froids au toucher lorsque le soleil brille sur eux et que l'eau passe à travers. Cela signifie que la chaleur est transférée à l'eau.
2. L'eau qui retourne dans votre piscine sera quelques degrés plus chaude que la piscine elle-même. C'est le moyen le plus efficace de chauffer une grande étendue d'eau comme une piscine. Continuez à faire circuler l'eau, ce qui ajoute quelques degrés à chaque passage.
3. Faites circuler l'eau dans les capteurs solaires au moins 6 heures par jour pendant les heures de clarté les jours ensoleillés. Si vous faites circuler votre eau à travers eux la nuit, ou quand le temps est couvert ou froid, vous refroidirez l'eau de votre piscine plutôt que de la chauffer. Si vous devez faire fonctionner votre pompe la nuit, ouvrez la vanne de dérivation pour que l'eau s'écoule directement vers la piscine, en contournant le système solaire.

Hivernage

Votre système solaire doit être vidangé pour l'hivernage ! Les dommages causés par le gel ne sont pas couverts par la garantie ! Vous devez vidanger vos capteurs solaires, tout comme vous vidangez le reste de l'équipement de piscine ! Retirez la soupape de décharge de vide du système solaire. Retirez le capuchon en caoutchouc en bas et assurez-vous que TOUTE l'eau est évacuée du système. Replacez les embouts et soufflez de l'air sous pression dans le sens inverse du débit d'eau normal. C'est

le moyen le plus efficace pour drainer votre système. Vous pouvez laisser les collecteurs en place (à condition qu'ils soient complètement vidés) ; ils résisteront même aux hivers les plus rigoureux. Bien sûr, vous pouvez aussi stocker vos collecteurs à l'intérieur dans un endroit chaud si vous le souhaitez.

Fabricant : Shanghai Muxin Muye Youxian Gongsi

Adresse : Shuangcheng Lu, 803, n° 11, 1602A-1609shi, Qu, Shanghai 200000, CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim
