GEBRUIKSAANWIJZING 28013BX Vevor

Zonne-energie zwembadverwarming

MODEL: 28013BX 28041BX

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen worden gebruikt, geven een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen te kopen

bij ons vergeleken met de grote topmerken en betekent niet per se dat dit voor alle categorieën van tools geldt die wij aanbieden. U wordt vriendelijk verzocht om voorzichtig te zijn

wanneer u een bestelling bij ons plaatst, als u daadwerkelijk "Besparing Half" in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

Solar Pool Heating

MODEL: 28013BX 28041BX

KOEL WARM

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

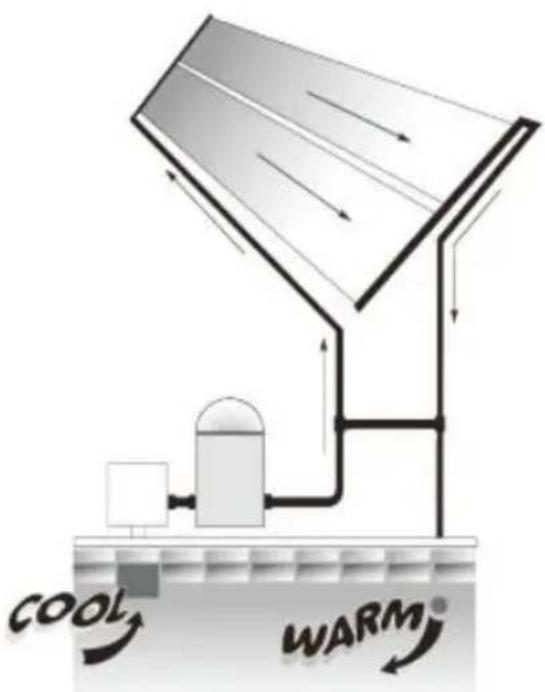

HOE ZONNE-ENERGIE ZWEMBADVERWARMING WERKT

  1. Met behulp van uw zwembadpomp wordt het water automatisch door de zonnecollectoren gepompt.
  2. Het water wordt vervolgens door de zon verwarmd terwijl het door de verzamelaars stroomt.
  3. Het verwarmde water wordt via uw retourleidingen teruggevoerd naar het zwembad.
  4. U geniet van uw eigen verwarmde zwembad zonder brandstofkosten.

WAAROM ZONNE-ENERGIE VOOR ZWEMBADEN HET BESTE WERKT

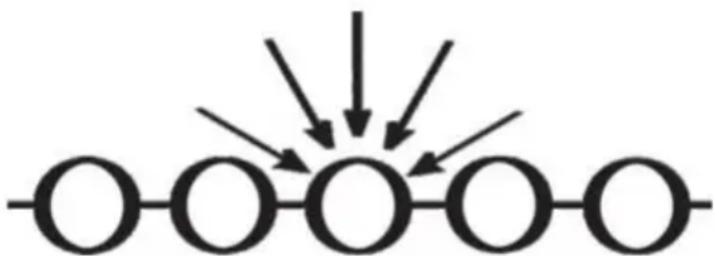

  1. Water wordt verwarmd terwijl het door de vele buizen in de zonnecollectoren stroomt.
  2. Het buizen- en webdesign houdt warmte vast en vangt licht terwijl de zon langs de hemel beweegt.
  3. Stevig polyethyleen materiaal roest, corrodeert of kalkt niet. Bovendien is de collector omkeerbaar.

a) Zonnecollectoren worden vaak op daken van gebouwen geplaatst. Tenzij u zeer bekend bent met werken op daken en beschikt over de juiste ladders en veiligheidsvoorzieningen voor dergelijk werk, moet u iemand inhuren met de nodige ervaring om de installatie uit te voeren. Het niet naleven van veilige praktijken op het dak of andere verheven structuur kan leiden tot vallen, wat ernstig letsel kan veroorzaken. b) Bij het installeren van collectoren op de grond mag u geen ondersteuning plaatsen die kinderen toegang tot het zwembad kan geven.

BELANGRIJK

LEES DEZE HELE HANDLEIDING DOOR VOORDAT U BEGINT MET DE INSTALLATIE

COMPONENTEN

ondertitelBeschrijvingHoeveelheid
1Zonnecollector3
2Rubber eindkap2
32"roestvrijstalen slangklem 27-5114
42,5"roestvrij staal slangklem 33-574
5Rubberen aansluitslang4
6Rubberen elleboogconnector2
7D32-38mm slangadapter2
8Handmatig1

Vevor 28013BX - LEES DEZE HELE HANDLEIDING DOOR VOORDAT U BEGINT MET DE INSTALLATIE - 1

* Schroevendraaier * Om uw zonnesysteem te installeren, hebt u 2 slangen nodig: één die van de zwembadapparatuur naar de collector loopt en één die van de collector terug naar het zwembad loopt.

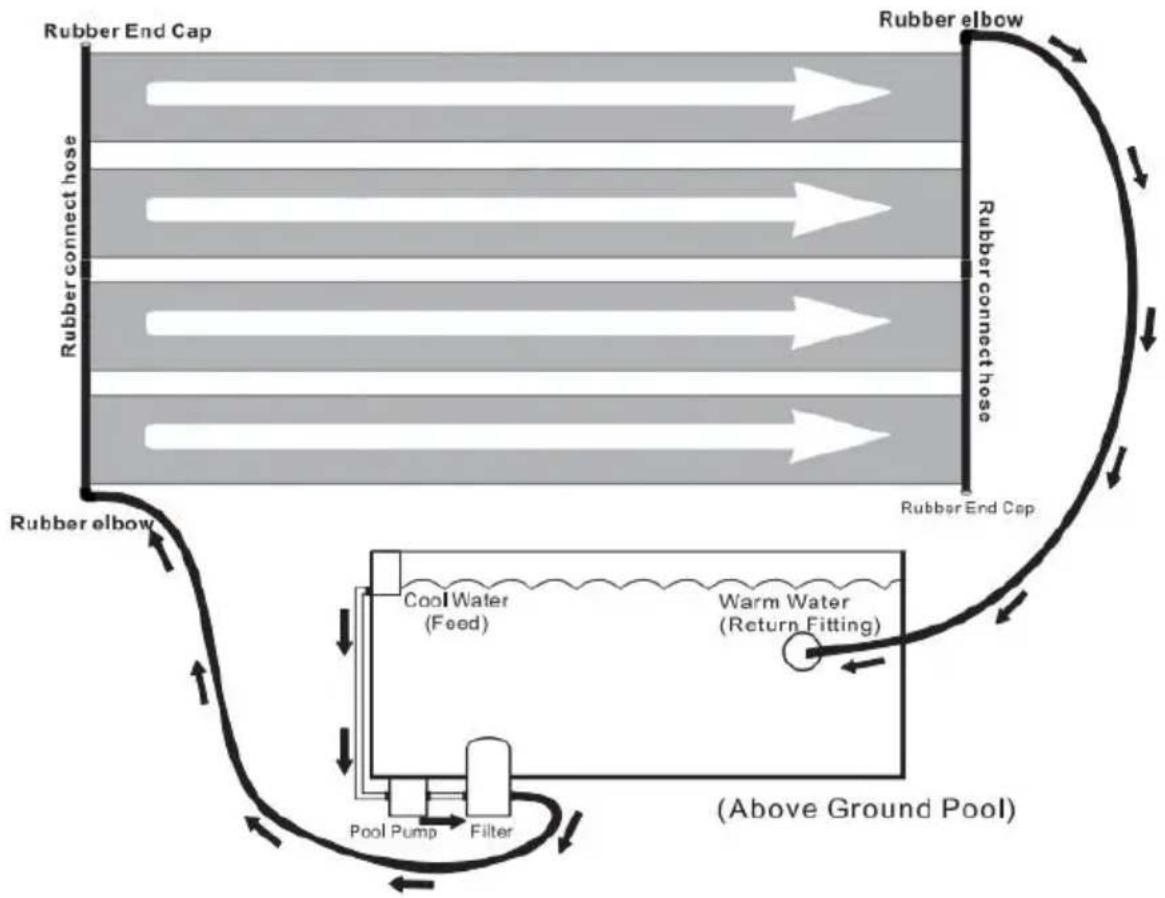


INSTALLATIE

  1. Zorg voor een gebied dat vrij is van scherpe voorwerpen en dat minimaal 6 uur vol zonlicht per dag krijgt.
  2. Laat de collectoren in de zon rusten (30 minuten tot een uur). NIET DE OPVANGBAKKEN OP HET GRAS LEGGEN, ZE KUNNEN HET GAZON ERONDER BESCHADIGEN! NIET OP DE COLLECTOREN LOPEN.
  3. Verbind de verdeelbuizen met elkaar met behulp van één zwarte rubberen connector slang en twee 2" slangklemmen. Plaats de 2" slang aan elk uiteinde van de rubberen aansluitslang en draai vast (zoals afgebeeld). Draai niet te vast aan. Duw de verbindingsslang niet tegen de buizen van de collector.
  4. Bedek de rubberen eindkappen aan de uiteinden van de headerpijp met 2" slangklemmen. Plaats de 2" slangklemmen en draai vast (zoals afgebeeld).

afgebeeld).

  1. Bedek de rubberen ellebogen aan de andere uiteinden van de headerpijp met 2" slangklemmen. Positioneer de 2" slangklemmen en draai vast (zoals afgebeeld).

6.1 Als u de zachte slang aansluit, plaatst u de D32-38mm slangadapter op de rubberen elleboog. Positioneer 2,5" slangklemmen en draai vast (zoals afgebeeld).

6.2 Als u verbinding maakt met een D50mm fitting, installeer dan de D32-38mm slangadapter niet op de rubberen elleboog. U kunt direct aansluiten op de buis. Plaats vervolgens 2,5" slangklemmen en draai vast (zoals afgebeeld).

  1. Schakel de zwembadpomp uit.
  2. Ga naar het zwembad en sluit de ronde retourfitting op de zwembadwand aan van binnenuit, zodat er geen water doorheen kan lopen (een winterplug werkt goed).
  3. Sluit een slang aan van het filter naar de elleboogconnector. Vul het systeem altijd van onderaf.
  4. Sluit de andere slang van de retouraansluiting van het zwembad op de andere elleboogconnector.
  5. Verwijder de plug die u aan de binnenkant van de zwembadwand heeft geplaatst in de ronde retourfitting.

U BENT NU KLAAR OM UW ZONNE-ZWEMBADVERWARMER IN GEBRUIK TE NEMEN

  1. Zet de pomp aan. Controleer op lekkages en draai de benodigde aansluitingen vast. Let op.

Let op: Bij het opstarten ziet u luchtbellen uit de retourslang komen. Dit is normaal en stopt zodra alle lucht uit het zonnepaneel is verwijderd. Dit geldt voor het verwarmingssysteem.

Een systeem met de juiste afmetingen en installatie verhoogt de temperatuur van het zwembad tot 10°F tijdens het seizoen. U wilt al het water laten circuleren door de zonnecollector als de zon schijnt. Als het bewolkt of regenachtig is, dan werkt de zon niet zo goed (en u zult waarschijnlijk niet zwemmen in die tijd), maar uw water zal na één of twee warme dagen weer op peil zijn.

Plaats de collectoren waar u minimaal 6 uur per dag volle zon hebt. Hoe langer de collectoren in de volle zon staan, hoe beter ze zullen werken. Als u zonnepanelen op een hoek monteert (zoals op een dak of rek), moeten de collectoren naar het zuiden gericht zijn. Bij montage op een rek op de grond, positioneer het rek zo dat het geen toegang tot het zwembad biedt voor kinderen.

Werking

  1. De collectoren moeten koel aanvoelen als de zon erop schijnt en er stroomt water doorheen. Dit betekent dat de warmte aan het water wordt overgedragen.
  2. Het water dat terugkomt in uw zwembad zal een paar graden warmer zijn dan het water dat erin stroomt. Dit is de meest efficiënte manier om een groot waterlichaam zoals een zwembad te verwarmen. Het water circuleert en voegt bij elke passage een paar graden toe.
  3. Laat het water minimaal 6 uur per dag door de zonnecollectoren circuleren tijdens de daglichturen op zonnige dagen. Als u het water 's nachts of wanneer het bewolkt is of op koude dagen laat circuleren, koelt u uw zwembadwater in plaats van het te verwarmen. Als u de pomp 's nachts moet laten draaien, open dan de omleidingsklep zodat het water rechtstreeks terug naar het zwembad stroomt, zonder gebruik te maken van het zonnestelsel.

Winterklaar maken

Uw zonnesysteem moet worden leeggemaakt voor de winter! Schade door bevriezing valt niet onder de garantie! U moet uw zonnecollectoren leegmaken, net zoals u de rest van uw zwembadapparatuur leegt!

Verwijder het vacuümventiel aan de bovenkant van het zonnesysteem. Verwijder de rubberen eindkap aan de onderkant en zorg ervoor dat ALLE water uit het systeem wordt afgevoerd. Plaats de eindkappen terug en blaas perslucht in de tegenovergestelde richting van de normale waterstroom. Dit is

de meest effectieve manier om uw systeem leeg te laten lopen. U kunt de collectoren laten zitten (zolang ze maar helemaal leeg zijn) en ze zullen de strengste winters doorstaan. Natuurlijk kunt u uw collectoren ook binnen op een warme, droge plaats bewaren.
