28013BX - Calefacción solar para piscinas Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Calefacción solar para piscina
Marca	Vevor
Modelo	28013BX
Número de captadores solares	3
Material de los captadores	Polietileno resistente (no se oxida, no se corroe, no se descama)
Componentes incluidos	3 captadores solares, 2 tapones de goma, 14 abrazaderas de 2", 4 abrazaderas de 2,5", 4 mangueras de conexión de goma, 2 codos de goma, 2 adaptadores de manguera D32-38 mm, manual de usuario
Principio de funcionamiento	El agua de la piscina se bombea a través de los captadores solares, se calienta con el sol y se devuelve a la piscina
Alimentación	Ninguna (utiliza la bomba de piscina existente)
Aumento de temperatura típico	Hasta 10 °F (aproximadamente 5,5 °C) durante la temporada
Horas de sol recomendadas	Al menos 6 horas de sol directo al día
Orientación recomendada	Orientación sur si se monta en un ángulo (tejado o soporte)
Mantenimiento y limpieza	Vaciar completamente el sistema en invierno para evitar daños por heladas
Seguridad	No caminar sobre los captadores; la instalación en tejados requiere precauciones; no crear acceso para niños con un soporte en el suelo
Piezas de repuesto y reparabilidad	Piezas disponibles: mangueras, abrazaderas, tapones, adaptadores. Asistencia técnica en www.vevor.com/support
Garantía	Certificado de garantía electrónico disponible en www.vevor.com/support
Información general	Fabricante: Shanghai Muxin Muye Youxian Gongsi, China. Importado en Australia: SIHAO PTY LTD. Importado en EE. UU.: Sanven Technology Ltd.

Preguntas frecuentes - 28013BX Vevor

¿Cómo funciona la calefacción solar para piscina Vevor 28013BX?

El sistema utiliza la bomba de su piscina para hacer circular el agua a través de los captadores solares. El agua se calienta con el sol al pasar por los colectores y luego regresa a la piscina. Esto permite aumentar la temperatura del agua hasta 10 °F sin gastos de combustible.

¿Qué componentes incluye el kit?

El kit contiene 3 captadores solares, 2 tapones de goma, 14 abrazaderas de 2 pulgadas, 4 abrazaderas de 2,5 pulgadas, 4 mangueras de conexión de goma, 2 codos de goma, 2 adaptadores de manguera (D32-38 mm) y un manual de usuario.

¿Cómo instalar los captadores solares?

Coloque los captadores en una zona soleada (al menos 6 horas de sol al día). Ensamble los tubos colectores con las mangueras de conexión de goma y las abrazaderas. Instale los tapones y codos en los extremos. Conecte el conjunto a la bomba de la piscina y al retorno de agua. Consulte el manual para ver los diagramas detallados.

¿Puedo instalar los captadores en un tejado?

Sí, es una instalación común. Sin embargo, si no está familiarizado con el trabajo en tejados, se recomienda llamar a un profesional. Siga las instrucciones de seguridad para evitar caídas.

¿Cómo preparar el sistema de calefacción solar para el invierno?

Es imprescindible vaciar completamente los captadores antes del invierno para evitar daños por heladas. Retire los tapones de goma, deje que el agua se drene y luego sople aire a presión en sentido inverso al flujo normal para eliminar toda el agua. Los captadores vaciados pueden permanecer en su lugar o almacenarse en el interior.

¿Funciona el sistema en días nublados?

En días nublados o lluviosos, la eficiencia de la calefacción solar disminuye. Se recomienda hacer circular el agua solo durante las horas de sol. Si necesita hacer funcionar la bomba por la noche, use una válvula de derivación para evitar los captadores; de lo contrario, el agua se enfriará.

¿Qué tipo de bomba de piscina se necesita?

El sistema está diseñado para usarse con la bomba de piscina existente. No se requiere ninguna bomba adicional. Asegúrese de que su bomba tenga un caudal suficiente para hacer circular el agua a través de los captadores.

¿Cuánto tiempo se tarda en calentar la piscina?

El calentamiento es progresivo. Con un sistema correctamente dimensionado, puede ganar hasta 10 °F en varios días de pleno sol. Cada paso añade algunos grados. Se recomienda hacer circular el agua al menos 6 horas al día durante las horas de sol.

¿El sistema es compatible con piscinas elevadas?

Sí, es compatible con piscinas elevadas. El manual muestra un esquema de instalación típico con una piscina elevada. Use los adaptadores incluidos para conectar las mangueras.

¿Dónde puedo encontrar la asistencia técnica y la garantía?

La asistencia técnica y el certificado de garantía electrónico están disponibles en el sitio web www.vevor.com/support. Allí encontrará los datos de contacto del servicio al cliente.

MANUAL DE USUARIO 28013BX Vevor

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

Calefacción solar para piscinas

MODELO: 28013BX 28041BX

Seguimos comprometidos a brindarle herramientas a precios competitivos. "Ahorre la mitad", "mitad de precio" o cualquier otra expresión similar utilizada únicamente por nosotros

Representa una estimación de los ahorros que podría obtener al comprar ciertas herramientas.

con nosotros en comparación con las principales marcas líderes y no significa necesariamente cubrir todas las categorías de herramientas que ofrecemos. Le recordamos que debe verificar con cuidado

Cuando realiza un pedido con nosotros, si realmente está ahorrando en comparación con las principales marcas líderes.

VEVOR®

TOUGH TOOLS, HALF PRICE

Calefacción solar para piscinas

MODELO: 28013BX 28041BX

¿NECESITA AYUDA? ¡CONTÁCTENOS!

¿Tiene preguntas sobre el producto? ¿Necesita asistencia técnica? No dude en ponerse en contacto con nosotros:

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

Estas son las instrucciones originales. Lea atentamente todas las instrucciones del manual antes de utilizar el producto. VEVOR se reserva una interpretación clara de nuestro manual de usuario. La apariencia del producto estará sujeta al producto que recibió. Perdónenos por no informarle nuevamente si hay actualizaciones de tecnología o software en nuestro producto.

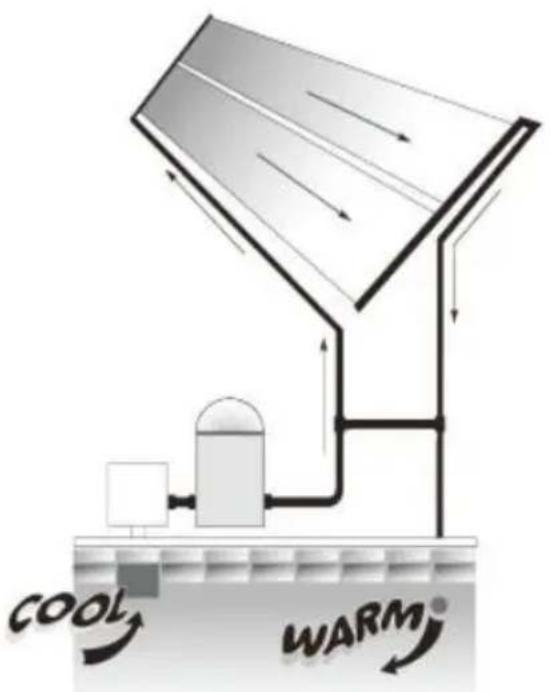

CÓMO FUNCIONA LA CALEFACCIÓN SOLAR DE PISCINAS

1. Al utilizar la bomba de su piscina, el agua se bombea automáticamente a través de los colectores solares.
2. El agua luego se calienta con el sol mientras se mueve a través de los colectores.
3. El agua calentada se devuelve a la piscina a través de sus líneas de retorno.
4. Disfruta de su propia piscina climatizada sin costos de combustible.

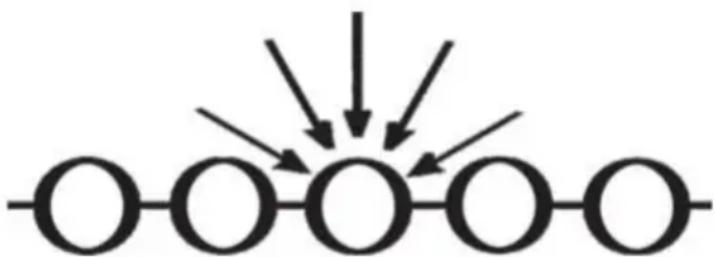

POR QUÉ LA CALEFACCIÓN SOLAR DE PISCINAS FUNCIONA MEJOR

1. El agua se calienta a medida que se mueve a través de los colectores solares.
2. El diseño de tubos y redes atrapa el calor y la luz mientras se mueve a través del colector.
3. El material de polietileno resistente no se oxida, no se corroe ni se forma sarro. Además, el colector es reversible.

POR FAVOR LEA ESTE MANUAL CUIDADOSAMENTE. EL DISFRUTE DE SU PISCINA CON CALEFACCIÓN SOLAR Y SU GARANTÍA SE VEN AFECTADOS POR CÓMO SE INSTALA SU SISTEMA DE CALEFACCIÓN SOLAR.

PRECAUCIÓN:

a) Los colectores solares se instalan a menudo en los techos de los edificios. A menos que esté muy familiarizado con el trabajo en techos y tenga las escaleras y los dispositivos de seguridad adecuados, si necesita equipo para tal trabajo, debe contratar a alguien con la experiencia necesaria para realizar la instalación. Observar prácticas seguras en un techo u otra estructura elevada puede prevenir una caída que podría causar lesiones graves.

b) Al instalar colectores sobre el suelo, no construya un soporte o estante que pudiera permitir el acceso de los niños a la piscina.

IMPORTANTE

LEA ESTE MANUAL COMPLETO ANTES DE COMENZAR LA INSTALACIÓN.

COMPONENTES

artículo	Descripción	Cantidad

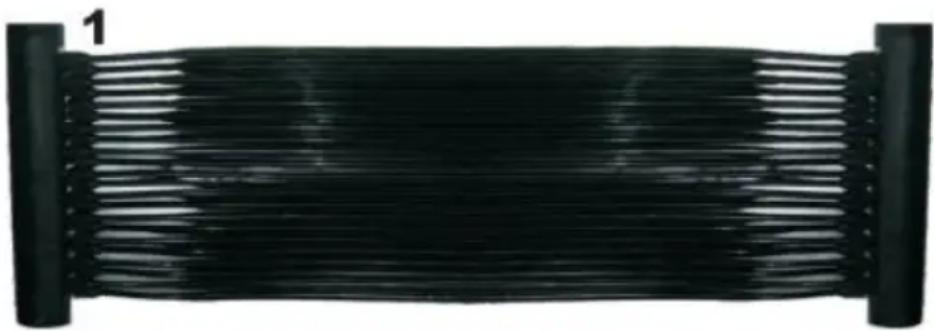

1	Colector solar	3
2	Goma tapa final	2
3	Abrazadera de manguera de acero inoxida de 2" 27-51	14
4	Acero inoxidable de 2,5” Abrazadera de manguera 33-57	4
5	Manguera de conexión de goma	4
6	Conector de codo de goma	2
7	Adaptador de manguera D32-38 mm	2
8	Manual	1

* Destornillador * Para instalar su sistema de calefacción solar, necesitará 2 mangueras: una que vaya desde el equipo de la piscina hasta el colector y otra que vaya desde el colector hasta la piscina.

INSTALACIÓN

1. Proporcione un área libre de objetos afilados con al menos 6 horas de luz solar al día.
2. Deje que los colectores se relajen al sol (30 minutos a una hora). NO PONGA LOS COLECTORES EN EL CÉSPED, ¡PUEDE DAÑAR EL CÉSPED DEBAJO DE ÉL! NO CAMINE SOBRE LOS COLECTORES.

CÉSPED DEBAJO DE ÉL! NO CAMINES SOBRE LOS COLECCIONISTAS.

1. Una los tubos del colector con una goma negra. Manguera de conexión y dos abrazaderas de manguera de 2". Posición de la manguera de conexión. Sujete con abrazadera cada extremo de la manguera del conector de goma y apriete (como se muestra). No lo haga demasiado. Empuje la manguera de conexión contra los tubos del colector.
2. Cubra las tapas de goma de los extremos del tubo del cabezal con abrazaderas de manguera de 2". Coloque las abrazaderas de manguera

de 2" y apriete (como se muestra).

1. Cubra los codos de goma en los otros extremos del tubo colector con abrazaderas de manguera. Coloque la manguera de 2" y las abrazaderas y apriete (como se muestra).

6.1 Si se conecta a la manguera blanda, inserte el adaptador de manguera D32-38 mm en el codo de goma. Coloque las abrazaderas de manguera de 2,5" y apriete (como se muestra).

6.2 Si se conecta a una tubería de PVC de 50 mm, no instale el adaptador de manguera de diámetro 32-38 mm en el codo de goma. Conecte directamente a la tubería de PVC. Luego, coloque las abrazaderas de manguera de 2,5" y ajústelas (como se muestra).

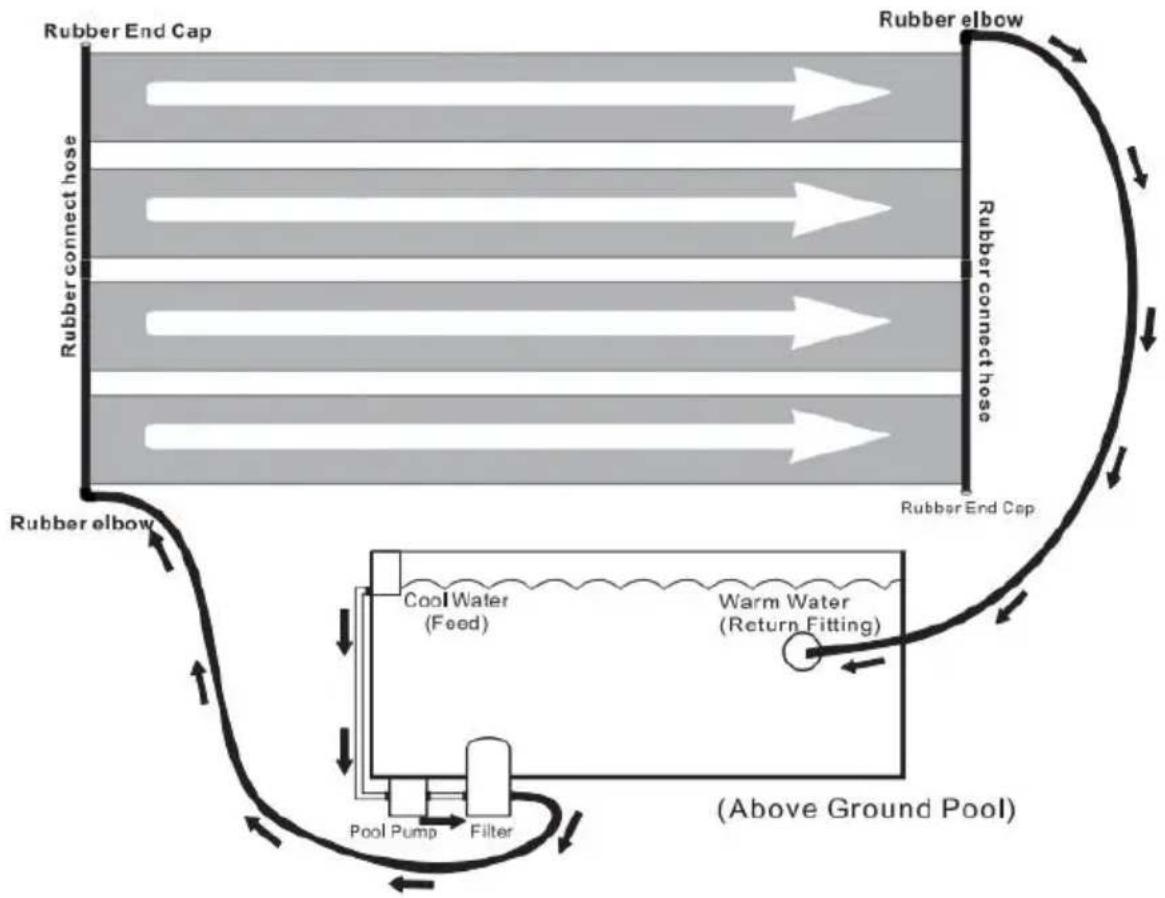

1. Apague la bomba de la piscina.
2. Vaya a la piscina y conecte el accesorio redondo a la pared de la piscina desde el interior para que el agua no se drene (un tapón de invierno funciona bien).
3. Conecte una manguera desde el filtro al conector de codo inferior. Llene siempre el sistema desde abajo.
4. Conecte la otra manguera del accesorio de retorno de la piscina a otro conector de codo.
5. Desde el interior de la pared de la piscina, retire el tapón que está en el accesorio de retorno redondo.

YA ESTÁ LISTO PARA PONER EN MARCHA SU CALENTADOR SOLAR DE PISCINA

1. Encienda la bomba. Verifique que no haya fugas y ajuste las conexiones que sean necesarias. Preste atención.

Nota: Al encender, verá que salen burbujas de aire a través de la manguera de retorno. Esto es normal y se detendrá después de que haya purgado todo el aire del sistema de calefacción solar.

Un sistema correctamente dimensionado e instalado aumentará la temperatura de la piscina hasta 10 °F durante la temporada. Solo hay que hacer circular el agua a través del colector solar cuando brilla el sol. Cuando está nublado o lluvioso, la energía solar no funcionará bien (y probablemente no lo hará, y estará nadando durante esos momentos), pero el agua volverá a su temperatura normal después de uno o dos días cálidos.

En cualquier lugar donde reciba al menos 6 horas de pleno sol durante el día. Cuanto más tiempo estén los colectores a pleno sol, mejor funcionarán. Si están montando el sistema solar en un ángulo (como un techo o un bastidor), los colectores deben estar orientados hacia el sol. Si se montan en un bastidor colocado en el suelo, coloque el bastidor de manera que no proporcione acceso a la piscina para niños.

Operación

1. Los colectores deben sentirse frescos al tacto cuando el sol brilla sobre ellos.

y el agua pasa a través de ellos, lo que significa que el calor se transfiere al agua.

1. El agua que regresa a su piscina estará unos grados más caliente.

La piscina en sí es la forma más eficiente de calentar una gran cantidad de agua como una piscina. Sigue haciendo circular el agua, que añade unos cuantos grados en cada pasada.

1. Haga circular el agua a través de los colectores solares al menos varias horas al día durante las horas de luz en los días soleados. Si circula agua por ellos durante la noche, cuando está nublado o en días fríos, enfriará el agua de su piscina en lugar de calentarla. Si necesita hacer funcionar la bomba durante la noche, abra la válvula desviadora para que el agua salga directamente de regreso a la piscina, sin pasar por el

sistema solar.

¡Su sistema solar debe vaciarse para prepararlo para el invierno! ¡Los

daños no están cubiertos por la garantía! Debe drenar el agua. ¡Los colectores solares, al igual que usted, drenan el resto del equipo de piscina! Retire la válvula de alivio de vacío en la parte superior del colector solar. Retire la tapa de goma del extremo en la parte inferior y asegúrese de que TODOS los El agua se drena del sistema, vuelva a colocar las tapas de los extremos y sople. Aire presurizado en dirección inversa al flujo normal de agua. Esto es

La forma más eficaz de drenar el sistema es mediante Deje los colectores en su lugar (siempre que estén completamente vaciados) y resistirán incluso los inviernos más duros. Por supuesto, puede almacenar sus colectores en el interior en un lugar cálido y seco, si lo desea.
