28041BX - Calefacción solar para piscinas Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Calefacción de piscina solar
Marca	Vevor
Modelo	28041BX
Número de captadores solares	3
Material del captador	Polietileno resistente
Función principal	Calentar el agua de la piscina circulando a través de los captadores solares
Temperatura de aumento típica	Hasta 10 °F (aproximadamente 5,5 °C) en tiempo soleado
Horas de sol recomendadas	Al menos 6 horas de sol pleno al día
Instalación recomendada	En un techo inclinado hacia el sur o en el suelo sobre un soporte
Tipo de conexión	Tuberías de piscina estándar (mediante adaptador D32-38 mm)
Accesorios incluidos	3 captadores, 2 boquillas de goma, abrazaderas de acero inoxidable, tuberías de conexión, codos, adaptadores
Mantenimiento	Vaciar el sistema en invierno para evitar daños por congelación
Garantía	Certificado de garantía electrónico disponible en www.vevor.com/support
Fabricante	Shanghai mu xin mu ye you xian gong si, Shanghái, China
Importador (Estados Unidos)	Sanven Technology Ltd., Anaheim, CA
Importador (Australia)	SIHAO PTY LTD., Eastwood NSW

Preguntas frecuentes - 28041BX Vevor

¿Cómo funciona la calefacción solar de piscina Vevor 28041BX?

El agua de la piscina es bombeada por la bomba a través de los captadores solares. El sol calienta el agua que circula en los tubos de polietileno, luego el agua calentada regresa a la piscina. Este proceso aumenta gradualmente la temperatura del agua.

¿Cuáles son las ventajas de la energía solar para calentar la piscina?

El sistema no necesita ningún combustible, reduce los costos energéticos y utiliza energía renovable. Los captadores son robustos, no se oxidan, no se corroen y no se descascaran.

¿Cuántos captadores están incluidos en el kit?

El kit contiene 3 captadores solares. Se pueden conectar en serie para aumentar la superficie de calentamiento.

¿Cuál es el aumento de temperatura esperado?

Un sistema correctamente dimensionado puede aumentar la temperatura de la piscina hasta 10 °F (aproximadamente 5,5 °C) durante la temporada soleada.

¿Puedo usar la calefacción solar en tiempo nublado?

El rendimiento se reduce en tiempo nublado o lluvioso. Es preferible hacer circular el agua solo cuando el sol brilla, de lo contrario el agua podría enfriarse.

¿Cómo instalar los captadores solares?

Elija una ubicación con al menos 6 horas de sol al día. Instale los captadores en un techo orientado al sur o en un soporte en el suelo. Conecte las tuberías con las juntas y abrazaderas suministradas. Asegúrese de que la instalación no permita que los niños accedan a la piscina.

¿Qué hacer en invierno para proteger el sistema?

Es imperativo vaciar completamente los captadores solares antes del invierno para evitar daños por congelación. Retire la tapa de goma en la parte inferior y sople aire a presión para eliminar toda el agua. Los daños por congelación no están cubiertos por la garantía.

¿Por qué salen burbujas de aire del retorno durante el primer arranque?

Es normal. El aire atrapado en los captadores es expulsado por el agua. Las burbujas cesarán una vez que todo el aire haya sido evacuado.

¿Puedo hacer circular el agua de noche o en tiempo frío?

No se recomienda porque enfría el agua. Si la bomba debe funcionar de noche, abra la válvula de derivación para que el agua evite el sistema solar.

¿Dónde encontrar asistencia técnica o la garantía?

La asistencia técnica y el certificado de garantía electrónico están disponibles en el sitio web www.vevor.com/support.

MANUAL DE USUARIO 28041BX Vevor

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

Calefacción solar para piscinas

MODELO: 28013BX 28041BX

Seguimos comprometidos a brindarle herramientas a precios competitivos. "Ahorra la mitad", "mitad de precio" o cualquier otra expresión similar utilizada únican por nosotros

Representa una estimación de los ahorros que podría obtener al comprar ciertas herramientas.

con nosotros en comparación con las principales marcas líderes y no significa necesariamente cubrir Todas las categorías de herramientas que ofrecemos. Le recordamos que debe verifi con cuidado

Cuando realiza un pedido con nosotros, si realmente está Ahorro Medio en comparación con las principales marcas líderes.

VEVOR®

TOUGH TOOLS, HALF PRICE

Solar Pool Heating

MODELO: 28013BX 28041BX

¿NECESITA AYUDA? ¡CONTÁCTENOS!

¿Tiene preguntas sobre el producto? ¿Necesita asistencia técnica? No dude en ponerse en contacto con nosotros:

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

Estas son las instrucciones originales, lea atentamente todas las instrucciones del manual antes de utilizar el producto. VEVOR se res una interpretación clara de nuestro manual de usuario. La apariencia producto estará sujeta al producto que recibió. Perdónenos por no informarle nuevamente si hay actualizaciones de tecnología o software en nuestro producto.

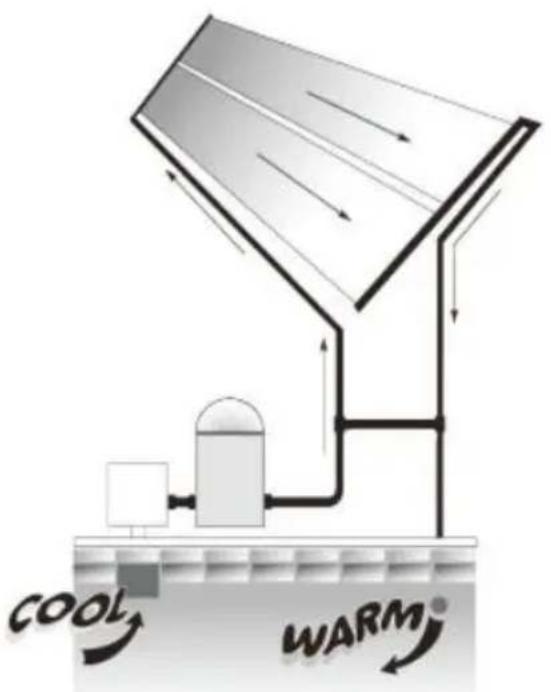

HOW SOLAR POOL HEATING WORKS

1. Al utilizar la bomba de su piscina, el agua se bombea automáticamen bombeado a través de los colectores solares.
2. El agua luego se calienta con el sol. se mueve a través de los cole
3. El agua calentada se devuelve al piscina, a través de sus líneas de
4. Disfrutas de tu propia piscina climatizada sin combustible costos.

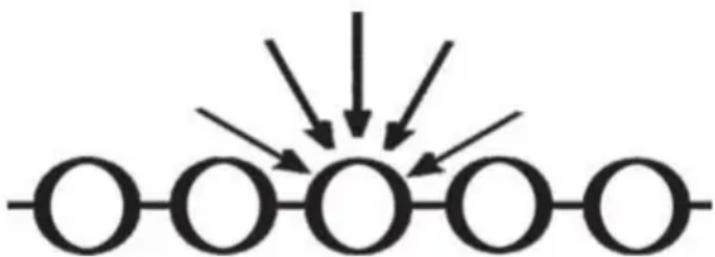

WHY SOLAR POOL HEATING WORKS BEST

1. El agua se calienta a medida que se mueve a través del Mucho en los colectores solares.
2. El diseño de tubos y redes atrapa el calor y lo atrapa. luz mient se mueve a través del cielo
3. El material de polietileno resistente no se oxida, corroe ni forma s Además, el colector es reversible.

POR FAVOR LEA ESTE MANUAL CUIDADOSAMENTE. ESTÁS EL DISFRUTE DE SU PISCINA CON CALEFACCIÓN SOLAR Y SU GARANTÍA SE VEN AFECTADOS POR CÓMO SU SISTEMA DE CALEFACCIÓN SOLAR ESTÁ INSTALADO

PRECAUCIÓN:

a) Los colectores solares se instalan a menudo en los tejados edificios. A menos que estés muy familiarizado con el trabajo e

techos y tener las escaleras y los dispositivos de seguridad adecuados. Si necesita equipo para tal trabajo, debe contratar a alguien. Con la experiencia necesaria para realizar la instalación. observar prácticas seguras en un techo u otro elevado La estru puede provocar una caída, lo que lleva a Lesión grave para us b)Al instalar colectores sobre el suelo, no construya Un soporte estante que podría permitir el acceso de los niños. La piscina.

IMPORTANTE

LEA ESTE MANUAL COMPLETO ANTES DE COMENZAR LA ORIENTACIÓN

COMPONENTS

artículo	Descripción	Cantidad

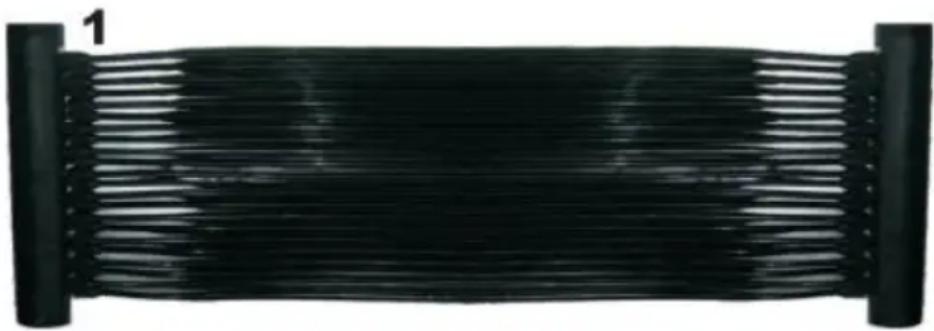

1	Colector solar	3
2	Goma tapa final	2
3	Abrazadera de manguera de acero inoxida de 2" 27-51	14
4	Acero inoxidable de 2,5” Abrazadera de manguera 33-57	4
5	Manguera de conexión de goma	4
6	Conector de codo de goma	2
7	Adaptador de manguera D32-38 mm	2
8	Manual	1

* Destornillador
* Para instalar su sistema de calefacción solar, necesitará 2 mangueras: una que vaya desde el equipo de la piscina hasta el colector y otra que vaya desde el colector hasta la piscina.

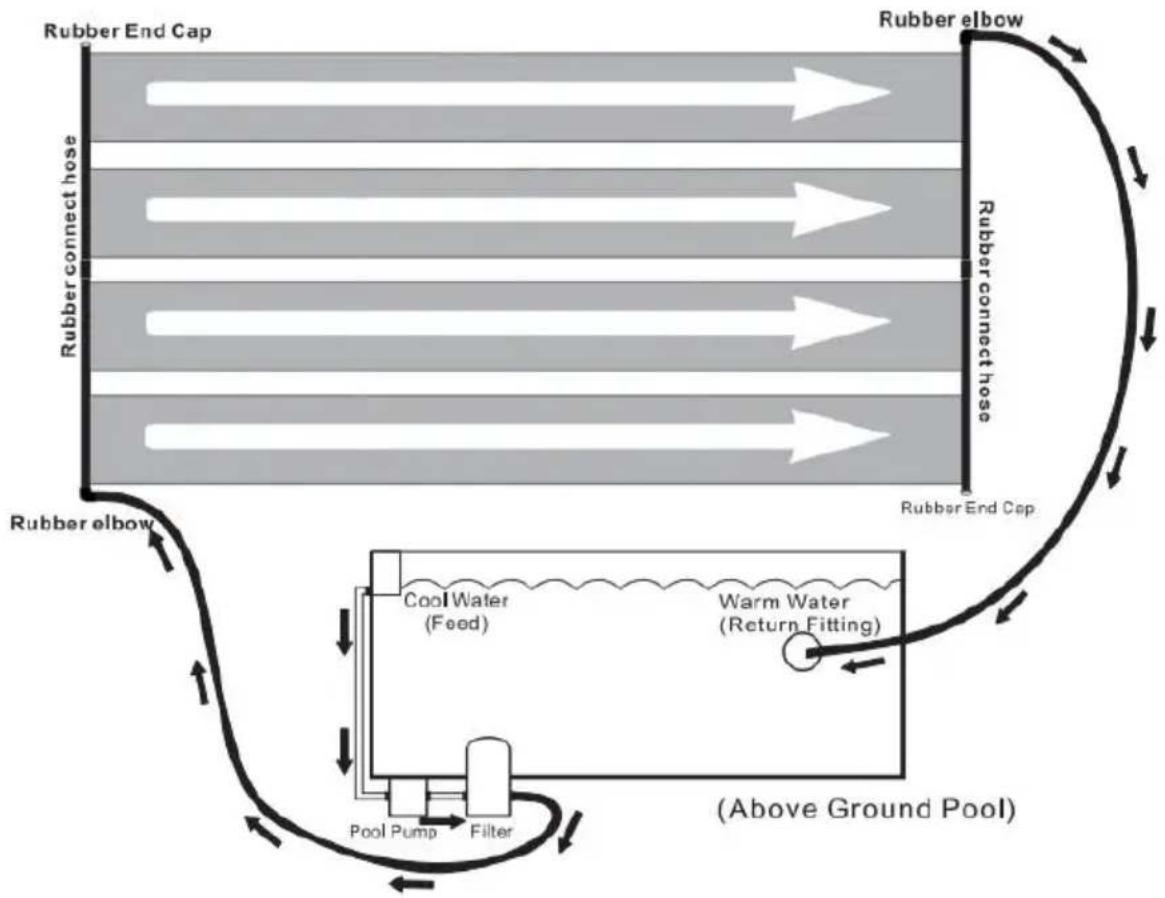


INSTALLATION

1. Proporcionar un área libre de objetos afilados con al menos 6 ho uso . luz solar al día.
2. Deje que los recolectores se relajen al sol (30 minutos a una ho LOS PONGA COLECTORES EN EL CÉSPED ¡PUEDE DAÑAR EL

CÉSPED DEBAJO DE ÉL! NO CAMINES SOBRE LOS COLECCIONISTAS.

1. Une los tubos del colector con una goma negra. Manguera de co y dos abrazaderas de manguera de 2". Posición de la manguera de Sujete con abrazadera cada extremo de la manguera del conector de goma y Apriete (como se muestra). No lo haga demasiado. Apretar. empujar. Manguera de conexión contra tubos del colector.
2. Cubre las tapas de goma de los extremos del cabezal. tubo con abrazaderas de manguera de 2". Coloque las abrazaderas de mangue

de 2" y Apretar (como se muestra).

1. Cubra los codos de goma en los otros extre Tubo colector con abrazaderas de manguera de Coloque la manguera de 2" Abrazaderas y aprí (como se muestra).

6.1 Si se conecta a la manguera blanda, inser manguera D32-38 mm adaptador de codo de g Coloque las abrazaderas de manguera de 2,5" Apretar (como se muestra).

6.2 Si se conecta a una tubería de PVC de 50 mm, no instale el adaptador de manguera diámetro 32-38 mm en el codo de goma. Con directamente a la tubería de PVC. Luego, col abrazaderas de manguera de 2,5" y ajustelas (se muestra)

1. Apache la bomba de la piscina.

2. Vaya a la piscina y conecte el accesorio de redondo a la piscina. pared desde el interior p el agua no se drene (un tapón de invierno fur bien).

3. Conecte una manguera desde el filtro al codo inferior. Conector. Lle siempre el sistema desde abajo.

4. Conecte la otra manguera del accesorio de retorno de la piscina Otro conector de codo.

5. Desde el interior de la pared de la piscina, retire el tapón que en el accesorio de retorno redondo.

YA ESTÁ LISTO PARA PONER EN MARCHA SU CALENTADOR SOLAR DE PISCINA

1. Encienda la bomba. Verifique que no haya fugas y ajuste las conexiones que sean necesarias. atención.

Nota: Al encender, verá que salen burbujas de aire a través de la manguera de retorno. Esto es normal y se detendrá después de que haya purgado todo el aire del panel solar. sistema de calefacción.

Un sistema correctamente dimensionado e instalado aumentará la

temperatura de la piscina. Hasta 10 °F durante la temporada. Solo q

hacer circular el agua. a través del colector solar cuando brilla el so. Cuando está Si está nublado o lluvioso, la energía solar no funcionar bien (y probablemente no lo hará). Estaré nadando durante esos momentos), pero el agua volverá a estar a su nivel normal. a tempe después de uno o dos días cálidos.

En cualquier lugar donde reciba al menos 6 horas de pleno sol dura día. Cuanto más tiempo estén los colectores a pleno sol, mejor funcionarán. están montando el sistema solar en un ángulo (como un techo o un bastidor), el Los colectores deben estar orientados hacia Si se montan en un bastidor colocado en el suelo, coloque el bastid manera que no proporcione Acceso a la piscina para niños.

Operation

1. Los colectores deben sentirse frescos al tacto cuando el sol brilla ellos.

y el agua pasa a través de ellos, lo que significa que el calor se al agua.

1. El agua que regresa a su piscina estará unos grados más calient la La piscina en sí es la más eficiente. Manera de calentar una gra de agua como una piscina. Sigue haciendo circular el agua. que aña unos cuantos grados en cada pasada.

2. Hacer circular el agua a través de los colectores solares al meno horas al día durante las horas de luz en los días soleados. Si circu agua pasa por ellos durante la noche, cuando está nublado o en día Enfriarás el agua de tu piscina en lugar de calentarla. Si necesita ha funcionar la bomba durante la noche, abra la válvula desviadora para salga el agua. directamente de regreso a la piscina, sin pasar por e

sistema solar.

Winterization

¡Su sistema solar debe vaciarse para prepararlo para el invierno! ¡Los

daños no están cubiertos por la garantía! Debe drenar el agua. ¡Los colectores solares, al igual que usted, drenan el resto del equipo de piscina! Retire la válvula de alivio de vacío en la parte superior del solar. Retire la tapa de goma del extremo en la parte inferior y ase de que TODOS los El agua se drena del sistema, vuelva a colocar tapas de los extremos y sople. Aire presurizado en dirección inversa flujo normal de agua. Esto es

La forma más eficaz de drenar el sistema es mediante Deje los cole en su lugar (siempre que estén completamente vaciados) y resistirán incluso los inviernos más duros. Por supuesto, Puede almacenar sus colectores en el interior en un lugar cálido y seco, si lo desea.
