Produkttyp	Solar-Poolheizung
Marke	Vevor
Modell	28041BX
Anzahl Solarkollektoren	3
Kollektormaterial	Robustes Polyethylen
Hauptfunktion	Erwärmt das Poolwasser, indem es durch die Solarkollektoren zirkuliert
Typische Temperaturerhöhung	Bis zu 10 °F (ca. 5,5 °C) bei sonnigem Wetter
Empfohlene Sonnenstunden	Mindestens 6 Stunden direkte Sonneneinstrahlung pro Tag
Empfohlene Installation	Auf einem nach Süden geneigten Dach oder auf dem Boden auf einer Unterlage
Anschlusstyp	Standard-Poolschläuche (über Adapter D32-38 mm)
Enthaltenes Zubehör	3 Kollektoren, 2 Gummistopfen, Edelstahl-Schlauchschellen, Anschlussschläuche, Winkel, Adapter
Wartung	System im Winter entleeren, um Frostschäden zu vermeiden
Garantie	Elektronisches Garantiezertifikat verfügbar unter www.vevor.com/support
Hersteller	Shanghai mu xin mu ye you xian gong si, Shanghai, China
Importeur (USA)	Sanven Technology Ltd., Anaheim, CA
Importeur (Australien)	SIHAO PTY LTD., Eastwood NSW

Häufig gestellte Fragen - 28041BX Vevor

Wie funktioniert die Solar-Poolheizung Vevor 28041BX?

Das Poolwasser wird von der Pumpe durch die Solarkollektoren gepumpt. Die Sonne erwärmt das Wasser, das durch die Polyethylenrohre zirkuliert, und das erwärmte Wasser fließt zurück in den Pool. Dieser Vorgang erhöht allmählich die Wassertemperatur.

Welche Vorteile bietet Solarenergie zum Heizen des Pools?

Das System benötigt keinen Brennstoff, senkt die Energiekosten und nutzt erneuerbare Energie. Die Kollektoren sind robust, rosten nicht, korrodieren nicht und blättern nicht ab.

Wie viele Kollektoren sind im Kit enthalten?

Das Kit enthält 3 Solarkollektoren. Sie können in Reihe geschaltet werden, um die Heizfläche zu vergrößern.

Welche Temperaturerhöhung ist zu erwarten?

Ein richtig dimensioniertes System kann die Pooltemperatur während der sonnigen Jahreszeit um bis zu 10 °F (ca. 5,5 °C) erhöhen.

Kann ich die Solarheizung bei bewölktem Wetter nutzen?

Die Effizienz ist bei bewölktem oder regnerischem Wetter reduziert. Es ist besser, das Wasser nur bei Sonnenschein zirkulieren zu lassen, da sonst das Wasser abkühlen könnte.

Wie installiere ich die Solarkollektoren?

Wählen Sie einen Standort mit mindestens 6 Stunden Sonne pro Tag. Installieren Sie die Kollektoren auf einem nach Süden ausgerichteten Dach oder auf einer Bodenhalterung. Verbinden Sie die Schläuche mit den mitgelieferten Dichtungen und Schellen. Stellen Sie sicher, dass die Installation Kindern keinen Zugang zum Pool ermöglicht.

Was ist im Winter zum Schutz des Systems zu tun?

Es ist unbedingt erforderlich, die Solarkollektoren vor dem Winter vollständig zu entleeren, um Frostschäden zu vermeiden. Entfernen Sie die untere Gummikappe und blasen Sie Druckluft ein, um alles Wasser zu entfernen. Frostschäden sind nicht von der Garantie abgedeckt.

Warum kommen beim ersten Start Luftblasen aus dem Rücklauf?

Das ist normal. Die im Kollektor eingeschlossene Luft wird durch das Wasser verdrängt. Die Blasen hören auf, sobald die gesamte Luft entfernt ist.

Kann ich das Wasser nachts oder bei kaltem Wetter zirkulieren lassen?

Es wird nicht empfohlen, da dies das Wasser abkühlt. Wenn die Pumpe nachts laufen muss, öffnen Sie das Bypass-Ventil, damit das Wasser das Solarsystem umgeht.

Wo finde ich technischen Support oder die Garantie?

Technischer Support und das elektronische Garantiezertifikat sind auf der Website www.vevor.com/support verfügbar.

BEDIENUNGSANLEITUNG 28041BX Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technisch Support und E-Garantie-Zertifikat www.vevor.com/support

Solare Poolheizung

MODELL: 28013BX 28041BX

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubiete "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir nur verwenden

stellt eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkz erzielen können

mit uns im Vergleich zu den großen Top-Marken und bedeutet nicht unbedingt, Abde alle von uns angebotenen Werkzeugkategorien. Wir möchten Sie bitten, zu überprüfe sorgfältig

wenn Sie bei uns eine Bestellung aufgeben, wenn Sie tatsächlich Speichern Hälfte im Vergleich mit den Top-Großmarken.

MODELL: 28013BX 28041BX

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfäß durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbildes des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

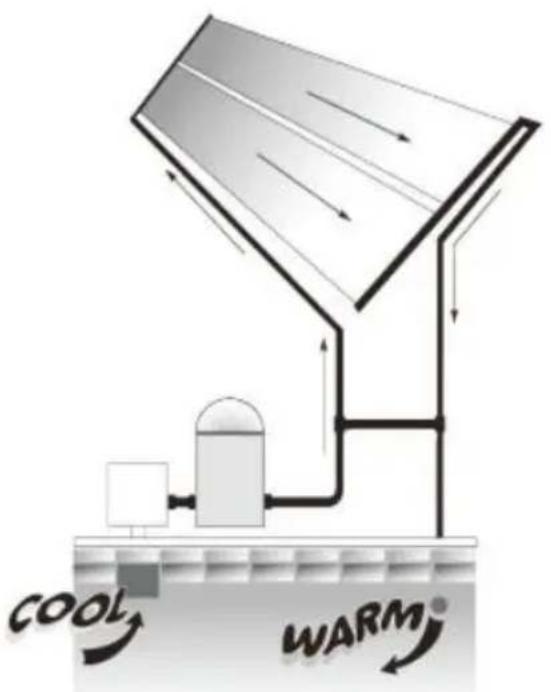

HOW SOLAR POOL HEATING WORKS

1. Mit Ihrer Poolpumpe wird das Wasser automatisch durch die Solarkollektoren gepumpt.
2. Das Wasser wird dann von der Sonne erwärmt, während es bewegt sich durch die Kollektoren.
3. Das erwärmte Wasser wird zurück in den Pool, durch Ihre Rücklaufleitungen.
4. Sie genießen Ihren eigenen beheizten Pool ohne Brennstoff Kosten.

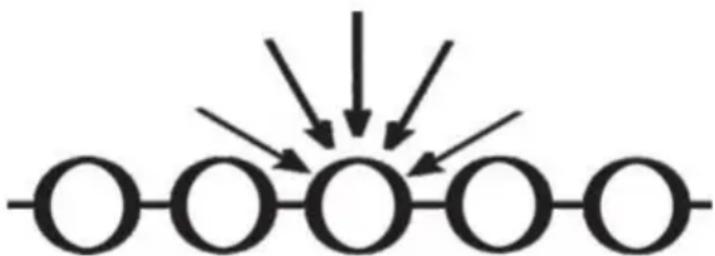

WHY SOLAR POOL HEATING WORKS BEST

1. Das Wasser erwärmt sich beim Durchströmen der viele Röhren in Solarkollektoren.
2. Rohr- und Netzdesign fängt Wärme ein, fängt Licht, wenn die Son über den Himmel wandert
3. Robustes Polyethylenmaterial, das nicht rostet, korrodiert oder abblät Außerdem ist der Kollektor reversibel

BITTE LESEN SIE DIESES HANDBUCH SORGFÄLTIG DURCH. DU BIST Die Nutzung Ihres Solar-Heizpools und Ihre Garantie werden davon beeinflusst, wie Ihre Solaranlage ist installiert

VORSICHT:

a) Sonnenkollektoren werden häufig auf den Dächern von Gebäu

Sofern Sie nicht sehr vertraut mit der Arbeit auf Dächern und verfügen über die richtigen Leitern und Sicherheit Ausrüstung für solche Arbeiten sollten Sie jemanden beauftragen, mit der notwendigen Erfahrung zur Durchführung der Installation Nichtbeachtung der Sicherheitsvorschriften auf Dächern oder anderen erhöht Struktur kann zum Einsturz führen, was zu Dies kann zu schweren Verletzungen führen.

b) Bei der Installation von Kollektoren auf dem Boden dürfen keir eine Gepäckträgerhalterung, die Kindern den Zugang ermöglichen könnte der Pool.

WICHTIG

LESEN SIE DIESES HANDBUCH VOLLSTÄNDIG, BEVOR SIE MIT D ORIENTIERUNG BEGINNEN

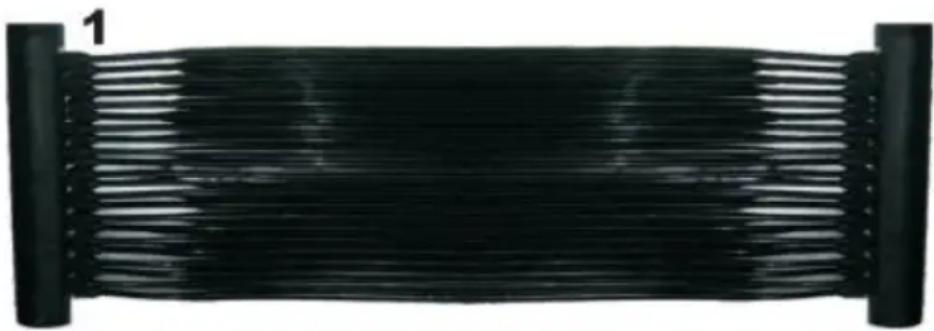

COMPONENTS

Item	Beschreibung	Menge
1	Solarkollektor	3
2	Gummi Endkappe	2
3	2" Edelstahl-Schlauchschelle 27-51	14
4	2,5 Zoll Edelstahl Schlauchschelle 33-57	4
5	Gummi-Verbindungsschlauch	4
6	Gummi-Winkelverbinder	2
7	D32-38mm Schlauchadapter	2
8	Handbuch	1

* Schraubendreher
* Für die Installation Ihrer Solaranlage benötigen Sie 2 Schläuche einen, der von der Poolausrüstung zum Kollektor führt, und einen der vom Kollektor zurück zum Pool führt.

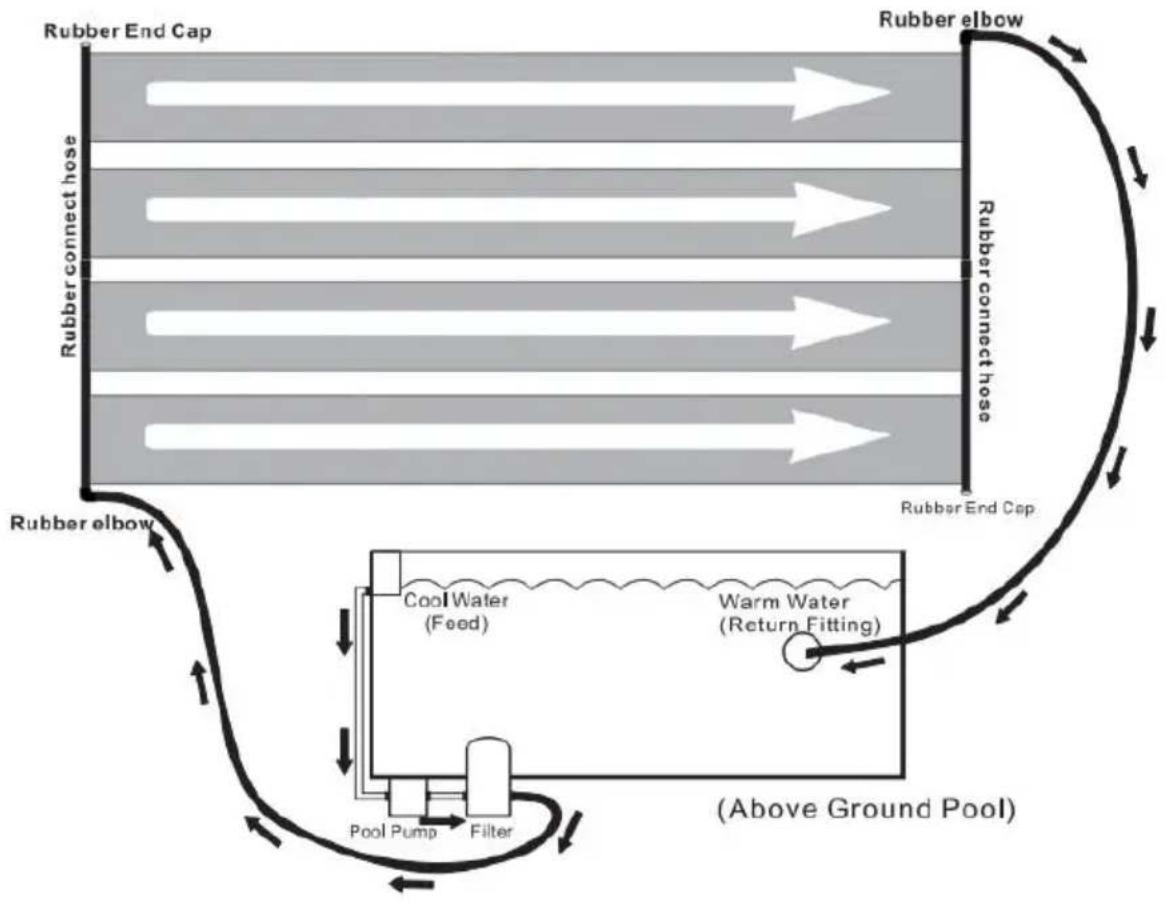


INSTALLATION

1. , mit mindestens 6 Stunden voller Sonnenlicht pro Tag.
2. Lassen Sie die Kollektoren in der Sonne entspannen (30 Minuten eine Stunde). SAMMLER AUF DEM GRAS KÖNNEN DEN RASEN DARUNTER BESCHÄDIGEN! NICHT AUF DIE SAMMLER TRETEN.
3. Verbinden Sie die Krümmer mit einem schwarzen Gummi Anschlussschlauch und zwei 2" Schlauchschellen. Positionieren Sie den Klemmen Sie an jedem Ende des Gummi-Verbindungsschlauchs ein unfestziehen (wie gezeigt). Nicht überdrehen festziehen. Nicht drücken Verbindungsschlauch gegen die Rohre des Kollektors.
4. Bedecken Sie die Gummiendkappen an den Enden des Headers R mit 2" Schlauchschellen. Positionieren Sie 2" Schlauchschellen und

festziehen (wie gezeigt).

1. Bedecken Sie die Gummibögen an den andes Enden des Krümmer mit 2" Schlauchschellen. Positionieren Sie den 2" Schlauch Klemmen und festziehen (wie gezeigt).

6.1 Wenn Sie den weichen Schlauch anschließestecken Sie den D32-38mm-Schlauch Adapter de Gummibogen. Positionieren Sie 2,5" Schlauchschund festziehen (wie gezeigt).

6.2 Wenn Sie ein D50mm PVC- Rohr anschließ installieren Sie den D32-38mm Schlauchadapter am Gummibogen. Sie können direkt an das PV Rohr anschließen . Dann 2,5-Zoll-Schlauchschelle anbringen und festziehen (wie gezeigt)

1. Schalten Sie die Poolpumpe aus.

2. Gehen Sie zum Pool und verschließen Sie runden Rücklaufanschluss am Pool Wand von in damit das Wasser nicht durchsickern kann (ein Winterstopfen funktioniert gut).

3. Schließen Sie einen Schlauch vom Filter an unteren Winkel an Anschluss. Befüllen Sie das 10. Schließen Sie den anderen Schlauch vom Rü Pools an den anderer Winkelverbinder.

4. Entfernen Sie von der Innenseite der Beckenwand aus den im ru Rücklaufanschluss platziert.

JETZT KÖNNEN SIE IHRE SOLAR-POOLHEIZUNG IN BETRIEB NEHMEN

1. Schalten Sie die Pumpe ein. Prüfen Sie, ob Lecks vorhanden sin ziehen Sie die erforderlichen Verbindungen fest. Aufmerksamkeit.

Hinweis: Beim Einschalten werden Sie Luftblasen durch den Rücklaufschlauch kommen sehen. Dies ist normal und hört auf, nachde die gesamte Luft aus dem Solarmodul entfernt wurde. Heizungssystem.

Ein richtig dimensioniertes und installiertes System erhöht die Pooltemperaturen bis zu 10F während der Saison. Sie wollen nur Was zirkulieren durch den Solarkollektor, wenn die Sonne scheint. Wenn es bewölkt oder regnerisch, Solar wird nicht so gut funktionieren (und Sie werden wahrscheinlich nicht schwimmen Sie während dieser Zeit), aber Wasser wird wieder nach ein bis zwei warmen Tagen auf die gewüns Temperatur gebracht.

Überall, wo Sie tagsüber mindestens 6 Stunden Sonne haben. Je länger die Kollektoren in der vollen Sonne stehen, desto besser funktionieren. Wenn Sie die Solaranlage schräg montieren (z. B. auf einem Dach o Gestell), Kollektoren sollten nach Süden ausgerichtet sein. Bei Montage auf einem Gestell. Wenn das Rack auf dem Boden platziert wird, positionieren Sie es so, dass es nicht Zugang zum Pool für Kinder.

Operation

1. Die Kollektoren sollten sich bei Sonneneinstrahlung kühl anfühlen Dabei wird Wärme auf das Wasser übertragen.
2. Das Wasser, das in Ihren Pool zurückfließt, ist einige Grad wärme das Pool selbst. Dies ist die effizienteste Möglichkeit, ein großes Gew wie einen Pool zu erhitzen. Lassen Sie das Wasser weiter zirkulieren wodurch bei jedem Durchgang ein paar Grad hinzugefügt werden.
3. Zirkulieren Sie das Wasser mindestens 6 Stunden pro Tag durch (Solarkollektoren während die Tageslichtstunden an sonnigen Tagen. We Sie zirkulieren Gießen Sie das Wasser nachts, bei bedecktem Himmel oder an kühlen Tagen durch Sie werden Ihr Poolwasser kühlen, ansta zu erwärmen. Wenn Sie Wenn Sie Ihre Pumpe nachts laufen lassen müssen, öffnen Sie das Umschaltventil, damit das Wasser unter Umgehung der Solaranlage direkt zurück zum Pool.

Winterization

Zur Winterfestmachung muss Ihre Solaranlage entleert werden! Schäder werden nicht von der Garantie abgedeckt! Sie müssen Ihren

Solarkollektoren, genau wie Sie den Rest Ihrer Poolausrüstung entleere Entfernen Sie das Vakuumentlastungsventil oben am Solarsystem. Entfernen Sie die Gummiendkappe unten und stellen Sie sicher, dass ALLE Wasser wird aus dem System abgelassen, Endkappen ersetzen blasen Druckluft in die entgegengesetzte Richtung des normalen Wasserflusses. Dies ist

der effektivste Weg, Ihr System zu entleeren. Sie können Lassen Sie Kollektoren an Ort und Stelle (solange sie vollständig entleert sind), um sie werden selbst den härtesten Wintern standhalten. Natürlich können Sie können Ihre Sammler bei Bedarf drinnen an einem warmen, trock-Ort aufbewahren.

Hersteller : Shanghai Muxin Muye Youxian Gongsi

Adresse: Shuang cheng lu, 803, 11 hao, 1602A-1609shi, Baoshai qu, Shanghai 200000, CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anal Ort, Rancho Cucamonga, CA 91730
