28041BX - Solpoolvärme Vevor - Gratis bruksanvisning och manual

Produkttyp	Solvärme för pool
Varumärke	Vevor
Modell	28041BX
Antal solfångare	3
Material på solfångare	Robust polyeten
Huvudfunktion	Värma poolvattnet genom cirkulation genom solfångarna
Typisk temperaturökning	Upp till 10 °F (cirka 5,5 °C) i soligt väder
Rekommenderade soltimmar	Minst 6 timmars full sol per dag
Rekommenderad installation	På södervänd sluttande tak eller på marken på ställning
Anslutningstyp	Standard poolslangar (via adapter D32-38 mm)
Inkluderade tillbehör	3 solfångare, 2 gummibeslag, rostfria klämmor, anslutningslangar, armbågar, adaptrar
Underhåll	Töm systemet på vintern för att undvika frysskador
Garanti	Elektroniskt garantikort finns på www.vevor.com/support
Tillverkare	Shanghai mu xin mu ye you xian gong si, Shanghai, Kina
Importör (USA)	Sanven Technology Ltd., Anaheim, CA
Importör (Australien)	SIHAO PTY LTD., Eastwood NSW

Vanliga frågor - 28041BX Vevor

Hur fungerar Vevor 28041BX solvärmare för pool?

Poolvattnet pumpas genom solfångarna. Solen värmer vattnet som cirkulerar i polyetenrören och det uppvärmda vattnet återvänder till poolen. Denna process ökar gradvis vattentemperaturen.

Vilka är fördelarna med solenergi för att värma poolen?

Systemet kräver inget bränsle, minskar energikostnaderna och använder förnybar energi. Solfångarna är robusta, rostar inte, korroderar inte och flagnar inte.

Hur många solfångare ingår i satsen?

Satsen innehåller 3 solfångare. De kan kopplas i serie för att öka värmeytan.

Vilken temperaturhöjning kan förväntas?

Ett korrekt dimensionerat system kan höja pooltemperaturen med upp till 10 °F (cirka 5,5 °C) under solsäsongen.

Kan jag använda solvärmaren i molnigt väder?

Effekten är reducerad i molnigt eller regnigt väder. Det är bäst att cirkulera vattnet endast när solen skiner, annars kan vattnet kylas ner.

Hur installerar jag solfångarna?

Välj en plats med minst 6 timmar sol per dag. Installera solfångarna på ett södervänt tak eller på en markställning. Anslut slangarna med medföljande kopplingar och klämmor. Se till att installationen inte gör det möjligt för barn att komma åt poolen.

Vad gör jag på vintern för att skydda systemet?

Det är absolut nödvändigt att helt tömma solfångarna före vintern för att undvika frysskador. Ta bort gummikåpan i botten och blås tryckluft genom för att driva ut allt vatten. Frysskador täcks inte av garantin.

Varför kommer det luftbubblor från returen vid första start?

Det är normalt. Luft som fastnat i solfångarna drivs ut av vattnet. Bubblorna upphör när all luft har avlägsnats.

Kan jag cirkulera vattnet på natten eller i kallt väder?

Det rekommenderas inte eftersom det kyler vattnet. Om pumpen måste gå på natten, öppna bypassventilen så att vattnet kringgår solsystemet.

Var får jag teknisk support eller garanti?

Teknisk support och elektroniskt garantikort finns på www.vevor.com/support.

BRUKSANVISNING 28041BX Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Solar pooluppvärmning

MODELL: 28013BX 28041BX

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som endast används av oss representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg med oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att verifiera försiktigt när du gör en beställning hos oss om du faktiskt gör det Sparande Halv i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Solar Pool Heating

MODELL: 28013BX 28041BX

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av användarmanualen. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik- eller mjukvaruuppdateringar på vår produkt.

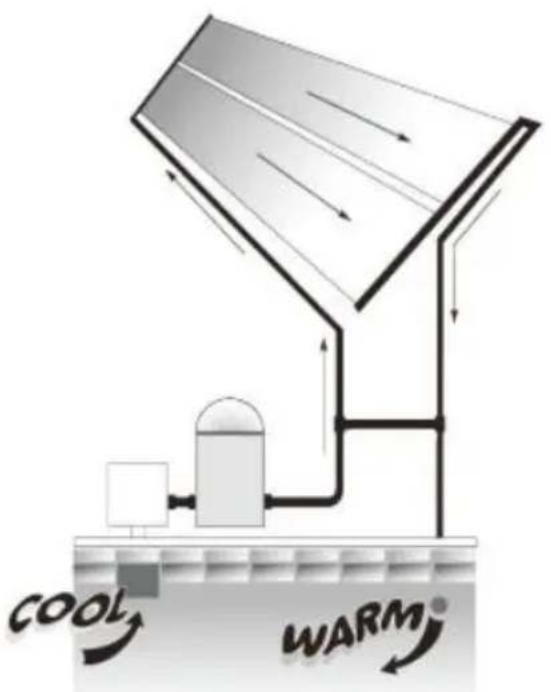

SÅ FUNGERAR SOLPOOLUPPVÄRMNING

1. Med hjälp av din poolpump kommer vattnet automatiskt pumpas genom solfångarna.
2. Vattnet värms sedan upp av solen när det rör sig genom samlarna.
3. Det uppvärmda vattnet återförs till poolen genom dina returledningar.
4. Du njuter av din egen uppvärmda pool utan bränslekostnader.

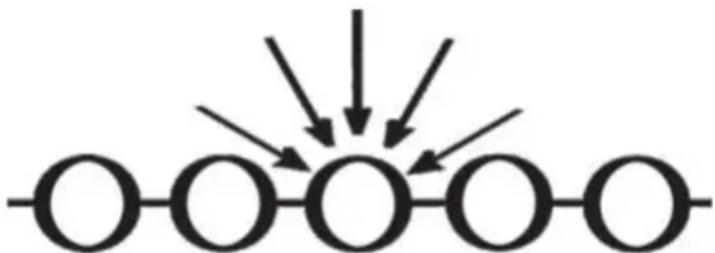

VARFÖR SOLVÄRME FÖR POOL FUNGERAR BÄST

1. Vattnet värms upp när det rör sig genom många rör i solfångarna.
2. Rör och vävdesign fångar värme och ljus när solen rör sig över himlen.
3. Tufft polyetenmaterial rostar inte, korroderar inte och kalkar inte. Dessutom är uppsamlaren vändbar.

a) Solfångare installeras ofta på tak. Om du inte är mycket van vid att arbeta på tak och har rätt säkerhetsutrustning för sådant arbete, bör du anlita någon med nödvändig erfarenhet för att utföra installationen. Underlåtenhet att

följa säkra rutiner på ett tak eller annan upphöjd struktur kan resultera i fall, vilket leder till allvarlig skada på dig.

b) När du installerar kollektorer på marken, bygg inte ett stativ som kan ge barn tillgång till poolen.

VIKTIGT

LÄS HELA DENNA MANUAL INNAN DU BÖRJAR ORIENTERING

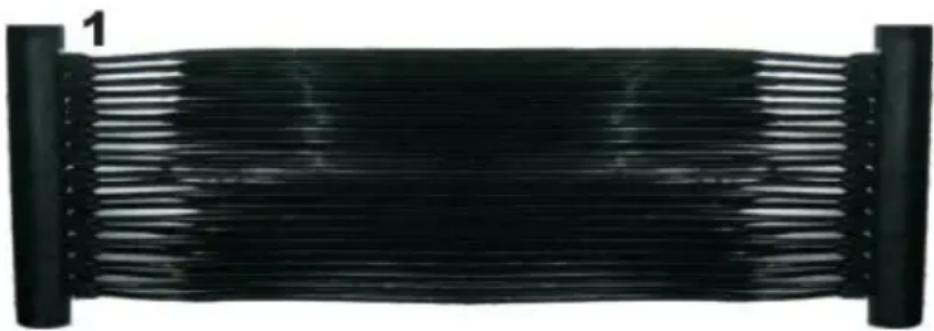

KOMPONENTER

Item	Beskrivning	Kv ty
1	Solfångare	3
2	Gummi ändlock	2
3	2" rostfri slangklämma 27-51	14
4	2,5" rostfritt stål slangklämma 33-57	4
5	Anslutningsslang av gummi	4
6	Armbågskontakt av gummi	2
7	D32-38mm slangadapter	2
8	Manuell	1

* Skruvmejsel * För att installera ditt solvärmesystem behöver du 2 slangar - en från poolutrustningen till solfångaren och en från solfångaren tillbaka till poolen.

INSTALLATION

1. föremål med minst 6 timmars solljus per dag.
2. Låt samlarna koppla av i solen (30 minuter till en timme). LÄGG INTE SAMLARNA PÅ GRÄSMATTAN, DET KAN SKADA GRÄSET UNDER! GÅ INTE PÅ SAMLARNA.
3. Sätt ihop samlingsrören med en svart gummikoppling och 2-tums slangklämmor. Placera 2-tums slangklämmor från varje ände av gummikopplingen och dra åt (enligt bilden). Överdra inte åt. Tryck inte anslutningsslangen mot kollektorröret.
4. Täck gummiändlocken på ändarna av samlingsrören med 2-tums

slangklämmor. Placera 2-tums slangklämmor och dra åt (enligt bilden).

1. Täck gummiarmbågarna på de andra ändarna av samlingsrören med 2-tums slangklämmor. Placera slangklämmorna och dra åt (enligt bilden).

6.1 Om du ansluter till den mjuka slangen, sätt D32-38 mm slangadaptern på gummiarmbågen. Placera 2,5-tums slangklämmor och dra åt (enligt bilden).

6.2 Om du ansluter till D50 mm PVC-rör, sätt D32-38 mm slangadaptern på gummiarmbågen. Du kan ansluta till PVC-röret direkt. Placera sedan 2,5-tums slangklämmor och dra åt (enligt bilden).

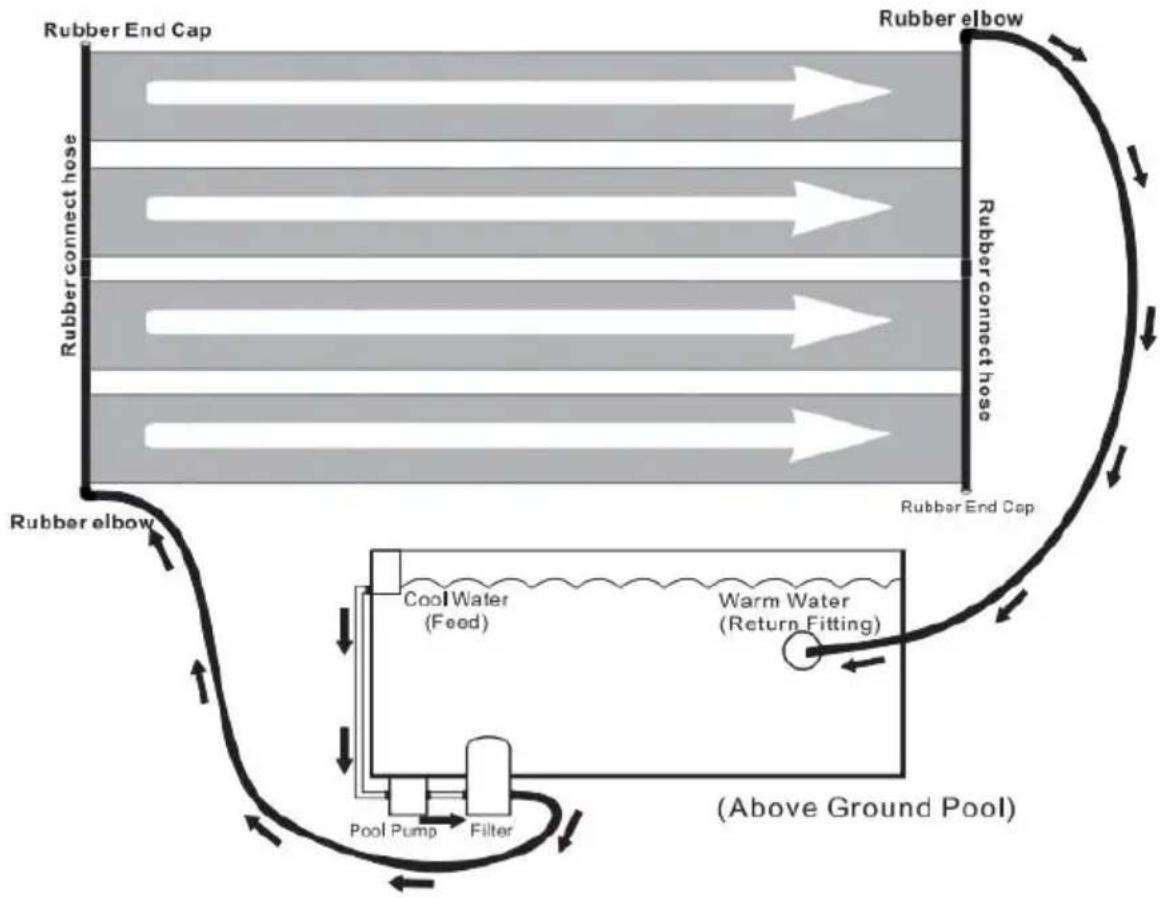

1. Stäng av poolpumpen.
2. Gå till poolen och anslut den runda returkopplingen på poolväggen från insidan så att vattnet inte rinner igenom (en vinterplugg fungerar bra).
3. Anslut en slang från filtret till den nedre armbågsanslutningen. Fyll alltid systemet från botten.
4. Anslut den andra slangen från poolens returkoppling till den andra armbågsanslutningen.
5. Ta bort pluggen från insidan av poolväggen placeras i den runda returkopplingen.

1. Slå på pumpen. Kontrollera efter läckor och dra åt de anslutningar som behöver uppmärksamhet.

Obs: Vid uppstart kommer du att se luftbubblor komma genom returslangen. Detta är normalt och kommer att sluta efter att all luft har tömts bort från solvärmesystemet.

Ett korrekt dimensionerat och installerat system kommer att höja pooltemperaturen upp till 10°F under säsongen. Du vill bara cirkulera vattnet genom solfångaren när solen skiner. När det är molnigt eller regnigt, fungerar solenergi inte lika bra (och du kommer förmodligen inte att

vilja simma under dessa tider), men ditt vatten kommer att värmas upp igen till temperatur efter en eller två varma dagar.

Var som helst får du minst 6 timmars full sol under dagen. Ju längre samlare är i full sol, desto bättre kommer de att fungera. Om du monterar solpanelen i en vinkel (som ett tak eller rack), bör samlaren vändas i sydlig riktning. Om montering på ett ställ placeras på marken, placera stativet så att det inte ger tillgång till poolen för barn.

Drift

1. Samlarna ska kännas svala vid beröring när solen skiner på dem och vatten passerar igenom. Det betyder att värmen överförs till vattnet.
2. Vattnet som kommer tillbaka till din pool kommer att vara några grader varmare än poolen själv. Detta är det mest effektiva sättet att värma en vattenmassa som en pool. Fortsätt att cirkulera vattnet, vilket lägger till några grader varje pass.
3. Cirkulera vattnet genom solfångarna minst 6 timmar per dag under dagsljuset på soliga dagar. Om du cirkulerar ditt vatten genom dem på natten, eller när det är mulet eller på kyliga dagar, kommer du att kyla poolvattnet snarare än att värma det. Om du behöver köra din pump på natten, öppna avledningsventilen så att vattnet går direkt tillbaka till poolen förbi solsystemet.

Vinterförvaring

Ditt solsystem måste dräneras för vinterisering! Frysskador täcks inte av garantin! Du måste tömma din solfångare precis som du tömmer resten av din poolutrustning! Ta bort vakuumavlastningsventilen på toppen av solsystemet. Ta bort gummiändlocket i botten och se till att ALLT vatten dräneras ur systemet, byt ut ändlock och blås tryckluft i motsatt riktning mot normalt vattenflöde. Detta är

det mest effektiva sättet att tömma ditt system. Du kan lämna uppsättningen på plats (så länge de är helt tömda) så klarar de även de hårdaste vintrarna. Självklart kan du förvara dina samlare inomhus på en varm och torr plats. Om du vill.

Tillverkare: Shanghai Muxin Muye Youxian Gongsi

Adress: Shuang cheng lu, 803 nong, 11 hao, 1602A-1609shi, Bqu, Shanghai 200000, CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOC NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
