INSTRUKCJA OBSŁUGI 28041BX Vevor

Techniczny Wsparcie i certyfikat gwarancji elektronicznej www.vevor.com/support

Ogrzewanie basenu energią słoneczną

MODEL: 28013BX 28041BX

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub jakiekolwiek inne podobne wyrażenia używane wyłącznie przez nas przedstawia szacunkowe oszczędności, jakie możesz uzyskać kupując określone narzędzia

z nami w porównaniu do głównych, najlepszych marek i niekoniecznie oznacza to okł wszystkie kategorie narzędzi oferowanych przez nas. Przypominamy o sprawdzeniu ostrożnie gdy składasz u nas zamówienie, jeśli faktycznie Oszczędność Połowa w porównaniu z wiodącymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Solar Pool Heating

MODEL: 28013BX 28041BX

COOL WARM

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIE Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponowni jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

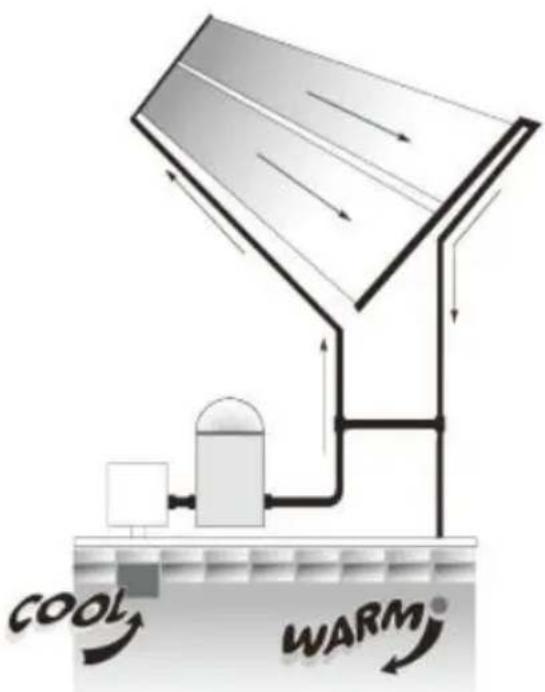

HOW SOLAR POOL HEATING WORKS

1. Za pomocą pompy basenowej woda jest automatycznie pompowana przez kolektory słoneczne.
2. Następnie woda jest podgrzewana przez słońce, ponieważ przechodzi przez kolektory.
3. Podgrzana woda wraca do basenu, poprzez linie powrotne.
4. Możesz korzystać z własnego podgrzewanego basenu bez paliwa koszty

WHY SOLAR POOL HEATING WORKS BEST

1. Woda jest podgrzewana podczas przepływu przez wiele rur w kolektorach słonecznych.

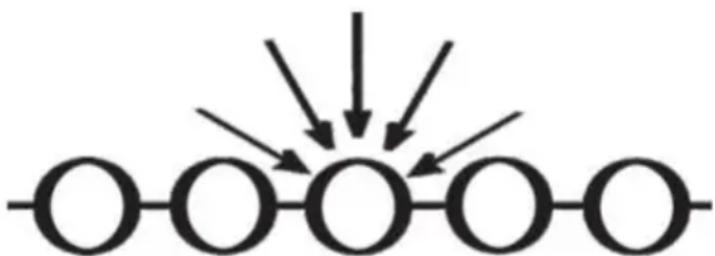

2. Projektowanie rur i sieci zatrzymuje ciepło, łapie światło, gdy słońce przesuwa się po niebie
3. Wytrzymały materiał polietylenowy nie rdzewieje, nie koroduje i nie osadza się na nim kamień. Ponadto kolektor jest odwracalny

a) Kolektory słoneczne są często instalowane na dachach budynk Chyba że jesteś bardzo zaznajomiony z pracą na dachach i mie odpowiednie drabiny i zabezpieczenia sprzętu do takiej pracy, powinieneś kogoś wynając z niezbędnym doświadczeniem do

wykonania instalacji Nieprzestrzeganie zasad bezpieczowa na dachu lub innym terenie podniesiony konstrukcja może spowodow upadek, co może doprowadzić do poważne obrażenia ciała. b) Przy montażu kolektorów na ziemi nie należy budować wspor regału, który umożliwiałby dzieciom dostęp do basen.

WAŻNY

PRZED ROZPOCZĘCIEM ORIENTACJI PRZECZYTAJ CAŁĄ INSTRUKCJĘ

COMPONENTS

Przedmiot	Opis	Ilość

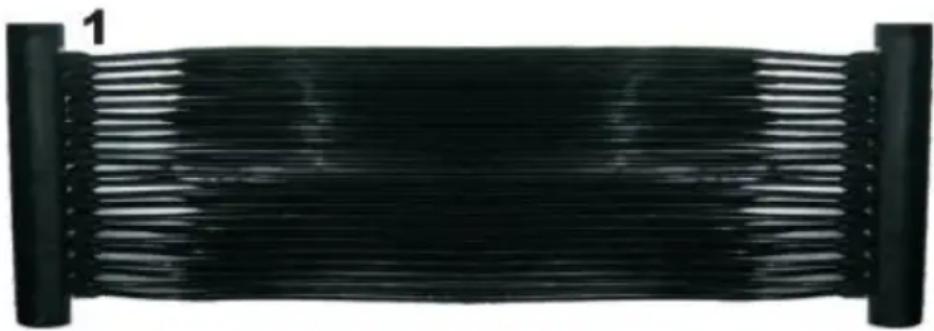

1	Kolektor słoneczny	3
2	Guma zaślepka	2
3	Zacisk węża ze stali nierdzewnej 2" 27-5	14
4	2,5” stal nierdzewna zacisk węża 33-57	4
5	Wąż gumowy łączący	4
6	Złącze łokciowe gumowe	2
7	Adapter węża D32-38mm	2
8	Podręcznik	1

* Śrubokręt
* Aby zainstalować system ogrzewania słonecznego, potrzebne będ

2 węże – jeden biegnący od sprzętu basenowego do kolektora i drugi biegnący od kolektora z powrotem do basenu.

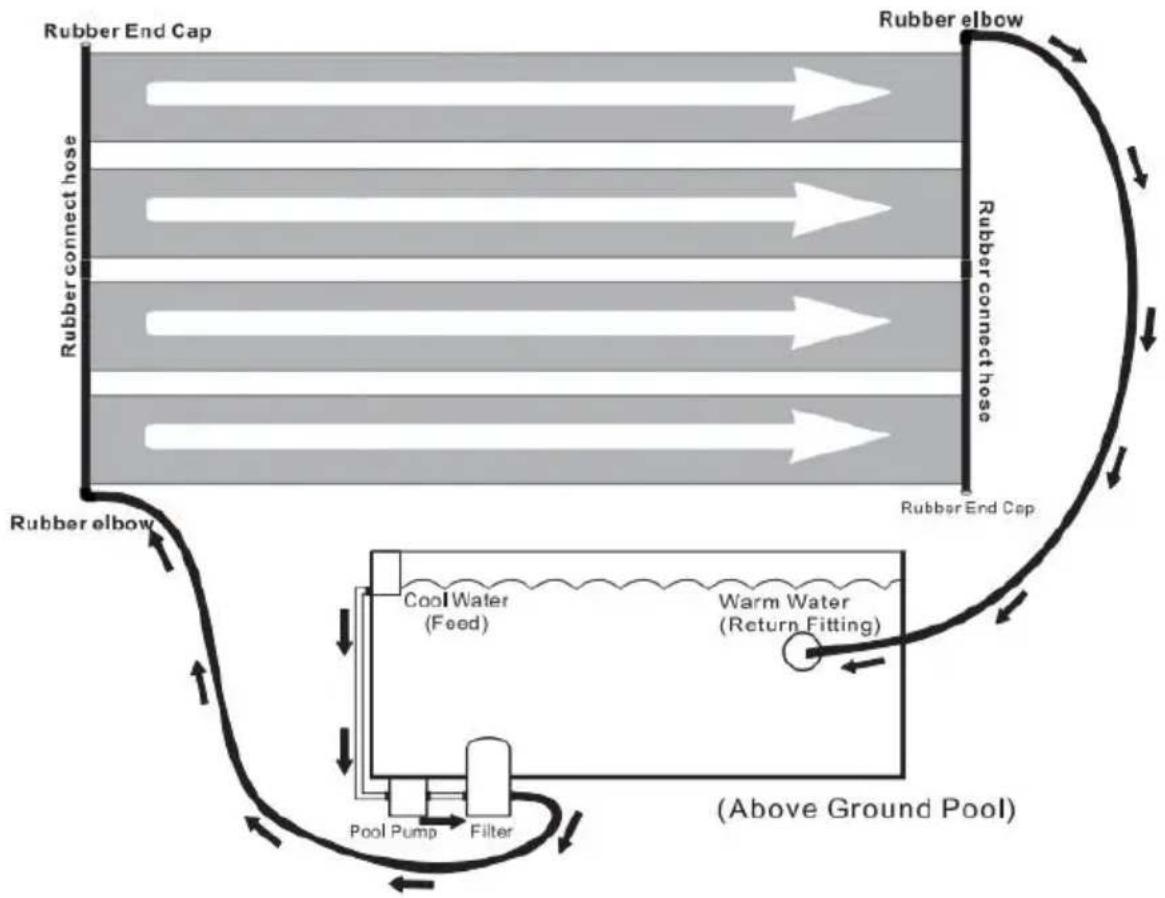


INSTALLATION

1. Zapewnij obszar wolny od ostrych przedmiotów i zabezpiecz go na najmniej 6 godzin przed światła słonecznego dziennie.
2. Pozostaw kolektory do odpoczynku na słońcu (30 minut do godziny NIE KŁADŹ ZBIERACZE NA TRAWIE MOGA USZKODZIĆ TRAWNIK POD NIM! NIE CHODZIĆ PO KOLEKTORACH.
3. Połącz rury kolektora za pomocą jednej czarnej gumy wąż przyłączeniowy i dwa zaciski węża 2". Ustawić wąż 2" zacisk z każdeńca gumowego węża łączącego i dokręcić (jak pokazano). Nie dokręca za mocno dokręcić. Nie naciskać wąż przyłączeniowy do rur kolektora.
4. Założ gumowe zaślepki na KOńce nagłowka rura z 2" zaciskami wę

Umieść 2" zaciski węża i dokręcić (jak pokazar

1. Przykryj gumowe łokcie na drugim końcu rur kolektorowa z zaciskami węża 2". Ustawić wąż zaciski i dokręć (jak pokazano).

6.1 W przypadku podłączenia do miękkiego węż włóż wąż D32-38mm adapter gumowy łokieć. Um zaciski węża 2,5" i dokręcić (jak pokazano).

6.2 Jeśli podłączasz rurę PVC D50mm, nie in adaptera węża D32-38mm do kolanka gumowego Możesz podłącz bezpośrednio do rury PCV.

Następnie umieść 2,5' zaciski węża i dokręć (ja pokazano)

1. Wyłącz pompę basenową.

2. Idź do basenu i podłącz okrągły króciec pow basenu ścianę od wewnątrz, aby woda nie mog wyciekać (na zimę dobrze sprawdza się korek).

3. Podłącz wąż od filtra do dolnego łokcia Złąc Zawsze napełniaj system od dołu.

4. Podłącz drugi wąż od złącza powrotnego b. do inne złącze łokciowe.

5. Z wewnętrznej strony ściany basenu wyjmij korek, który umieszczno okrągłym łączniku powrotnym.

JESTEŚ TERAZ GOTOWY DO URUCHOMIENIA SWOJEGO PODGRZEWACZA SOLARNEGO W BASENIE

1. Włącz pompę. Sprawdź, czy nie ma wycieków i dokręć połączenia które trzeba uwaga.

Uwaga: Podczas uruchamiania zobaczysz pęcherzyki powietrza wydostające się z węża powrotnego. Jest to normalne i ustąpi po usu całego powietrza z instalacji solarnej. system ogrzewania.

Prawidłowo dobrany i zainstalowany system podniesie temperaturę wody w basenie do 10F w sezonie. Będziesz chciał tylko cyrkulować wodę

kolektor słoneczny, gdy świeci słońce. Gdy jest pochmurno lub deszczne energia słoneczna nie będzie działać tak dobrze (i prawdopodobnie nie będziesz (nie pływaj w tym czasie), ale twoja woda powróci do tempę po jednym lub dwóch ciepłych dniach.

Gdziekolwiek, gdzie masz co najmniej 6 godzin pełnego słońca w ciąc

dnia. im dłużej kolektory będą w pełnym słońcu, tym lepiej będą dział Jeśli montujesz panele słoneczne pod kątem (np. na dachu lub stojak Kolektory powinny być skierowane w kierunku południowym. W przypad montażu na stelażu położyć na ziemi, ustawić stojak tak, aby nie powodował dostęp do basenu dla dzieci.

Operation

1. Kolektory powinny być chłodne w dotyku, gdy świeci na nie słońce one i woda przepływa przez nie. Oznacza to, że ciepło jest przekazy wodzie.
2. Woda powracająca do basenu będzie o kilka stopni cieplejsza niż basen sam w sobie. To jest najbardziej wydajny sposób na ogrzanie dużego zbiornika wodnego, takiego jak basen. Utrzymuj cyrkulację wody co dodaje kilka stopni przy każdym przejściu.
3. Przepływ wody przez kolektory słoneczne powinien trwać co najmnie godzin dziennie. godziny dzienne w słoneczne dni. Jeśli krążysz przepł przez nie wodę w nocy, albo gdy jest pochmurno lub w chłodne dni będziesz chłodzić wodę w basenie, zamiast ją podgrzewać. Jeśli jeśli musisz uruchomić pompę w nocy, otwórz zawór rozdzielczy, aby woda mogła płynąć bezpośrednio do basenu, omijając układ solarny.

Winterization

Twój system solarny musi być opróżniony na czas zimy! Zamarznij

uszkodzenia nie są objęte gwarancją! Musisz opróżnić swój Kolektory słoneczne, tak jak Ty, opróżniają resztę sprzętu basenowego! Zdejmij

zawór bezpieczeństwa próżniowy znajdujący się na górze układu

solarnego. Zdejmij gumową zaślepkę na dole i upewnij się, że

WSZYSTKIE woda jest spuszczana z układu, założ zaślepki i przedmu

sprężone powietrze w kierunku przeciwnym do normalnego przepływu

wody. To jest

najskuteczniejszy sposób na opróżnienie systemu. Możesz zostaw kolektory na miejscu (pod warunkiem, że są całkowicie opróżnione), a wytrzymają nawet najsurowsze zimy. Oczywiście, możesz przechowywać swoje kolektory w ciepłym i suchym miejscu. Jeśli chcesz.
