Type de produit	Glissières de tiroir télescopiques
Marque	Vevor
Modèle	30201B
Matériau	Acier
Charge dynamique max	80 lb (36,3 kg)
Charge statique max	100 lb (45,4 kg)
Longueurs disponibles	333 mm, 408 mm, 483 mm
Modèles	30201B.381-6 (15"), 30201B.457-6 (18"), 30201B.533-6 (21"), 30201B.533-10 (21")
Nombre de glissières par jeu	6 paires (modèles -6) ou 10 paires (modèle -10)
Fixations incluses	Vis (72 à 120 selon modèle)
Réglages	Vertical, horizontal, avant/arrière
Utilisation recommandée	Intérieur de meuble, tiroir
Assemblage	Nécessite 2 personnes, tournevis cruciforme
Consignes de sécurité	Porter lunettes et gants, ne pas assembler sous influence
Entretien	Nettoyer avec un chiffon sec, lubrifier si nécessaire
Pièces détachées	Contacter Vevor ou le revendeur

FOIRE AUX QUESTIONS - 30201B Vevor

Quelle est la charge maximale supportée par ces glissières ?

La charge dynamique maximale est de 80 lb (36,3 kg) par paire, et la charge statique maximale de 100 lb (45,4 kg).

Comment choisir la bonne longueur de glissière pour mon tiroir ?

Mesurez la longueur du tiroir (intérieur) et sélectionnez le modèle correspondant : 15 pouces (381 mm), 18 pouces (457 mm) ou 21 pouces (533 mm). La glissière doit être légèrement plus longue que le tiroir.

Puis-je installer ces glissières seuls ?

Il est recommandé d'être deux personnes pour l'assemblage, car certaines étapes nécessitent de maintenir les pièces en place.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme. Si vous utilisez une visseuse électrique, veillez à ralentir en fin de course.

Comment régler la glissière si le tiroir est de travers ?

Utilisez les réglages intégrés : réglage vertical (haut/bas), réglage horizontal (gauche/droite) et réglage avant/arrière (profondeur). Ajustez progressivement.

Ces glissières conviennent-elles à tous les tiroirs ?

Elles sont conçues pour des tiroirs standards. Vérifiez les dimensions d'armoire (KT) et la largeur intérieure (LW) dans la notice pour la compatibilité.

Comment démonter les glissières si besoin ?

Suivez les étapes de démontage dans la notice. Généralement, il faut appuyer sur un levier de déverrouillage sur le côté de la glissière pour la séparer.

Y a-t-il des consignes de sécurité importantes ?

Portez des lunettes de sécurité et des gants pendant l'assemblage. N'essayez pas d'assembler si vous êtes fatigué ou sous influence.

Que faire si des vis sont manquantes ?

Contactez le service client Vevor ou le revendeur. Les modèles -6 incluent 72 vis, les modèles -10 en incluent 120.

Quel est l'entretien recommandé pour ces glissières ?

Nettoyez avec un chiffon sec. Si elles deviennent dures à actionner, lubrifiez légèrement avec un lubrifiant silicone.

MODE D'EMPLOI 30201B Vevor

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser de ne plus vous informer des mises à jour technologiques ou logicielles de notre produit.

1. Veuillez assembler le produit en respectant scrupuleusement les instructions. Un montage incorrect peut être dangereux.
2. Veuillez porter des lunettes de sécurité et des gants de travail

correctement pendant l'assemblage.

1. N'essayez pas d'assembler le produit lorsque vous vous sentez fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments.
2. La capacité de charge et les autres paramètres du produit s'appliquent uniquement au produit correctement et complètement assemblé.
3. Séparez et comptez toutes les pièces et le matériel.
4. Préparez l'outil suivant : tournevis cruciforme.
5. Si vous utilisez des outils électriques, veillez à ralentir et à vous arrêter lorsque cela est nécessaire.
6. Deux personnes sont nécessaires pour l'assemblage.
7. Respecter uniquement l'usage prévu. Conserver les instructions.

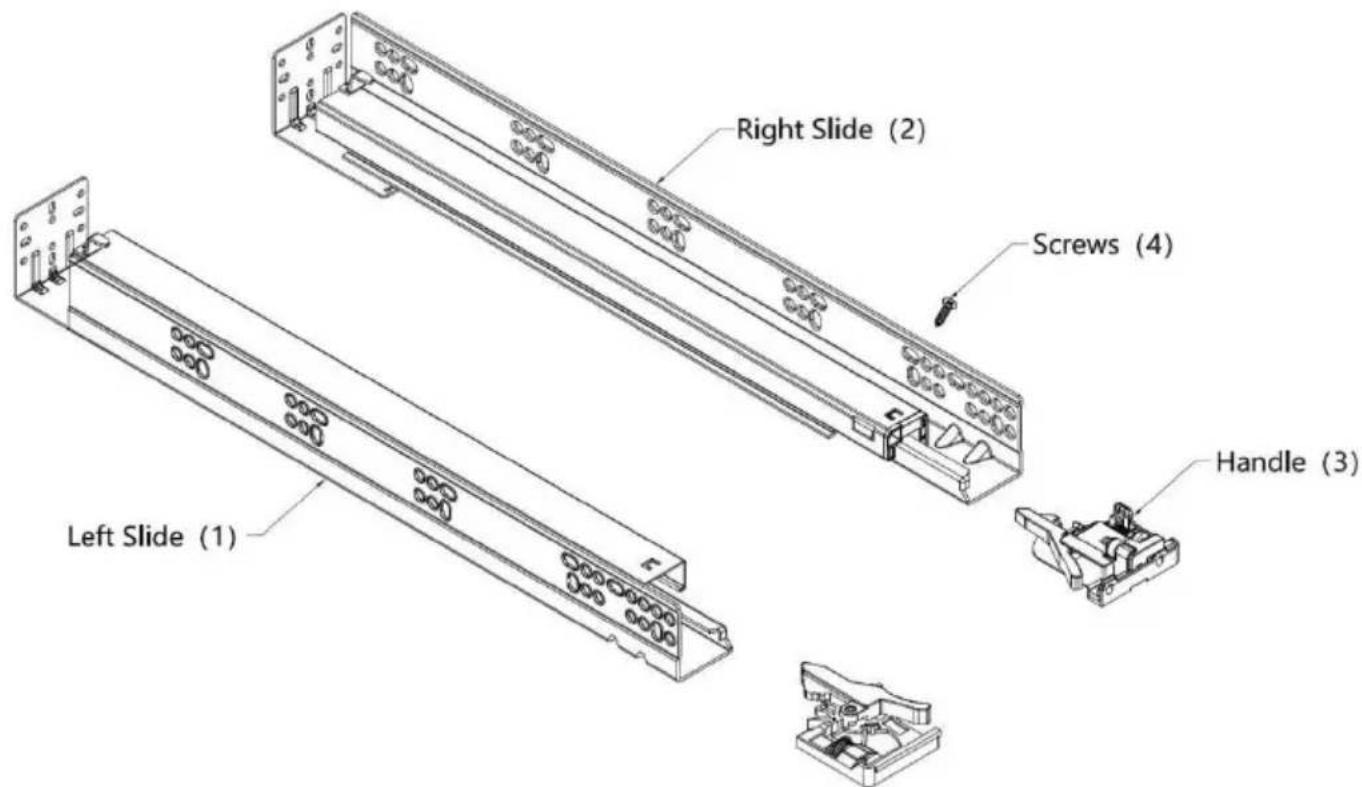

Présentation du produit

Partie Liste
Code	Image	Nom	30201B.3 81-6	30201B.4 57-6	30201B.5 33-6	30201B.5 33-10
1		Gauche Glisse r	6 pièces	6 pièces	6 pièces	10 pièces
2		Droite Glisser	6 pieces	6 pieces	6 pieces	10 pieces
3		Poignée	6set	6set	6set	10 ensembles
4		Vis	72 pieces	72 pieces	72 pieces	120 pieces

Modèle	30201B.381-6	30201B.457-6	30201B.533-6	30201B.533-10
En vigueur Longueur du tiroir (pouces)	15	18	21	21
Longueur de glissement (mm)	333	408	483	483
Max. Dynamique Charge (lb/kg)	80 / 36,3
Max. Statique Charge (lb/kg)	100 / 45,4

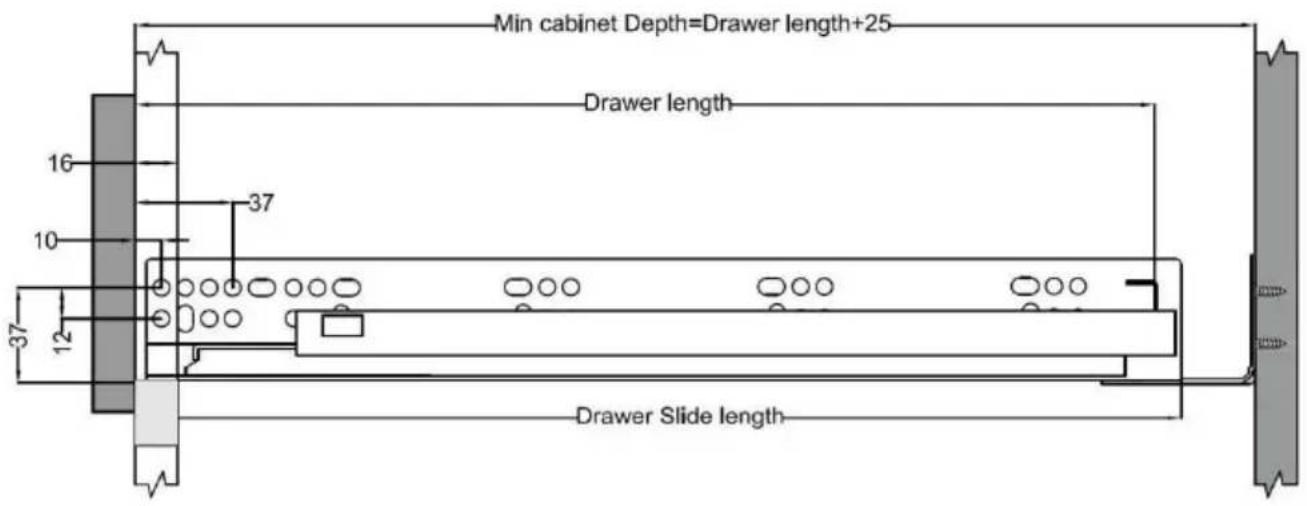

Standard Tiroir (mm)

Intérieur Tiroir (mm)

Modèle	SL(mm)	NL(mm)	Min KT(mm)	Max KT(mm)
30201B.381-6	392	381	406	436
30201B.457-6	468	457	482	512
30201B.533-6	544	533	558	588
30201B.533-10	544	533	558	588

• SL = Longueur de la glissière

NL = Longueur nominale de glissière

KT = Profondeur du meuble

PL = Longueur de coulisseau

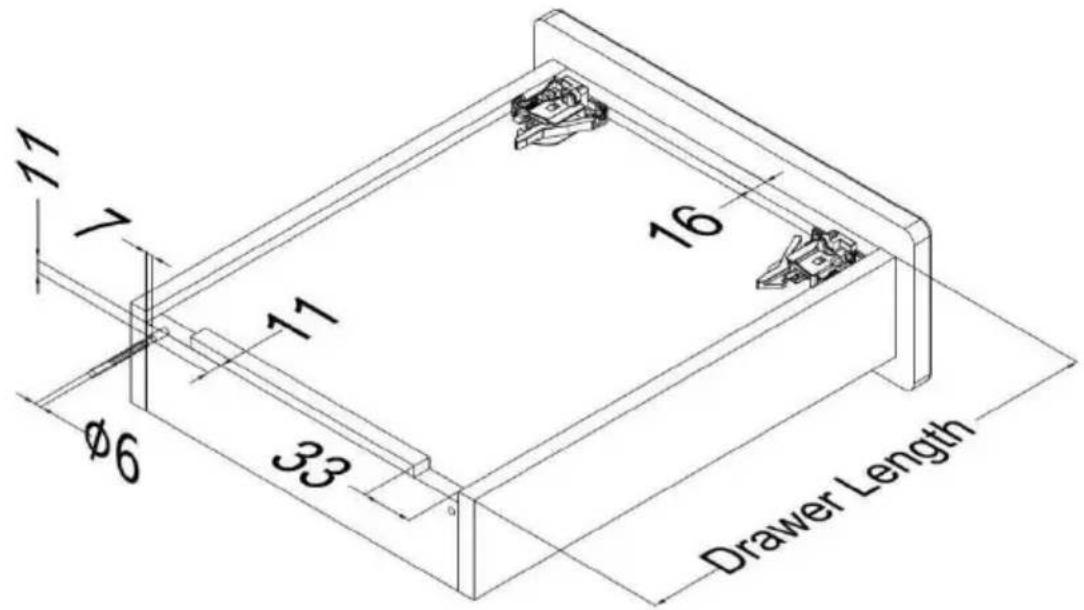

Taille des trous sur le panneau arrière du tiroir (mm)

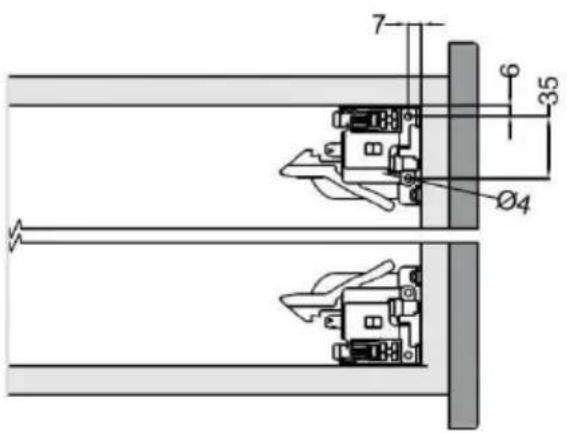

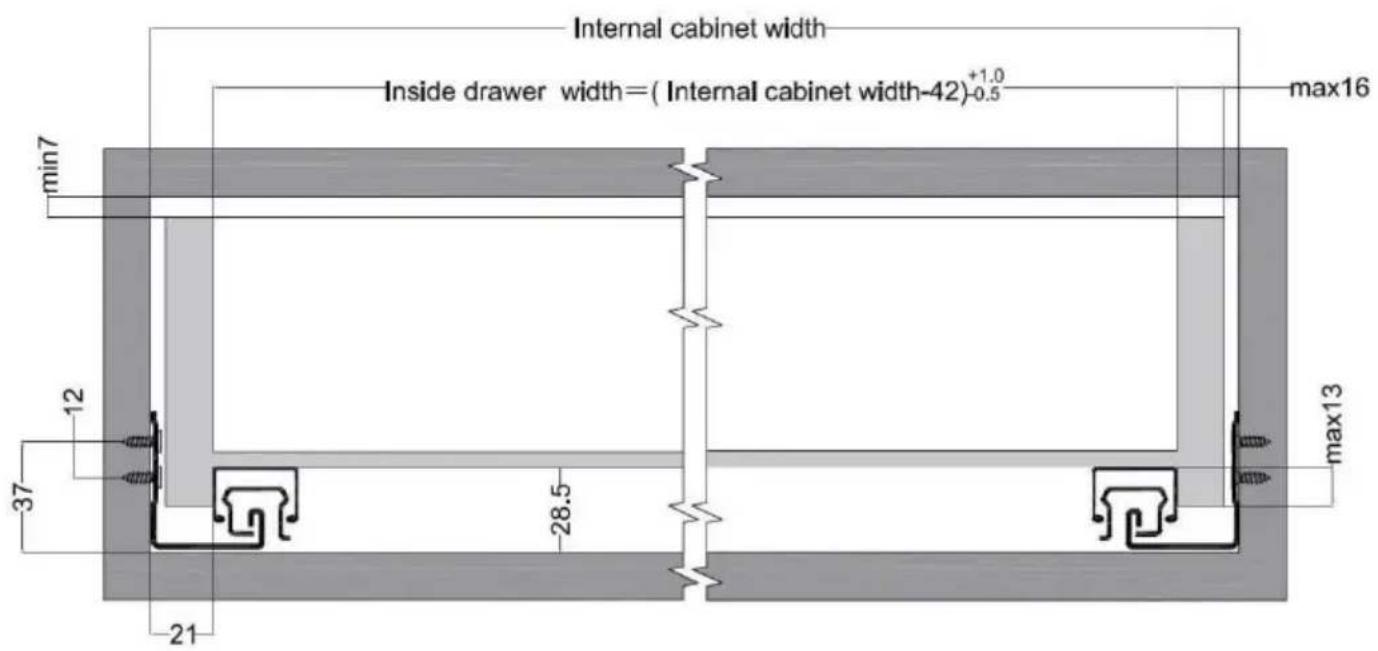

Dimensions d'installation du tiroir (mm)

• LW = Largeur intérieure du meuble

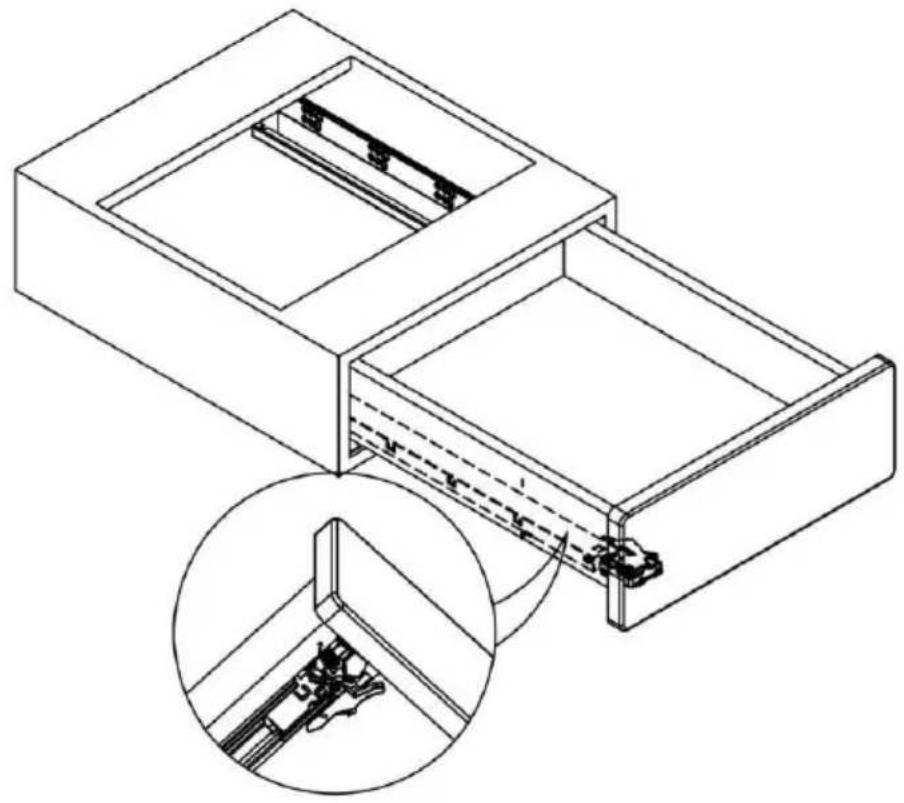

Étape 1 : Verrouillage sur le meuble

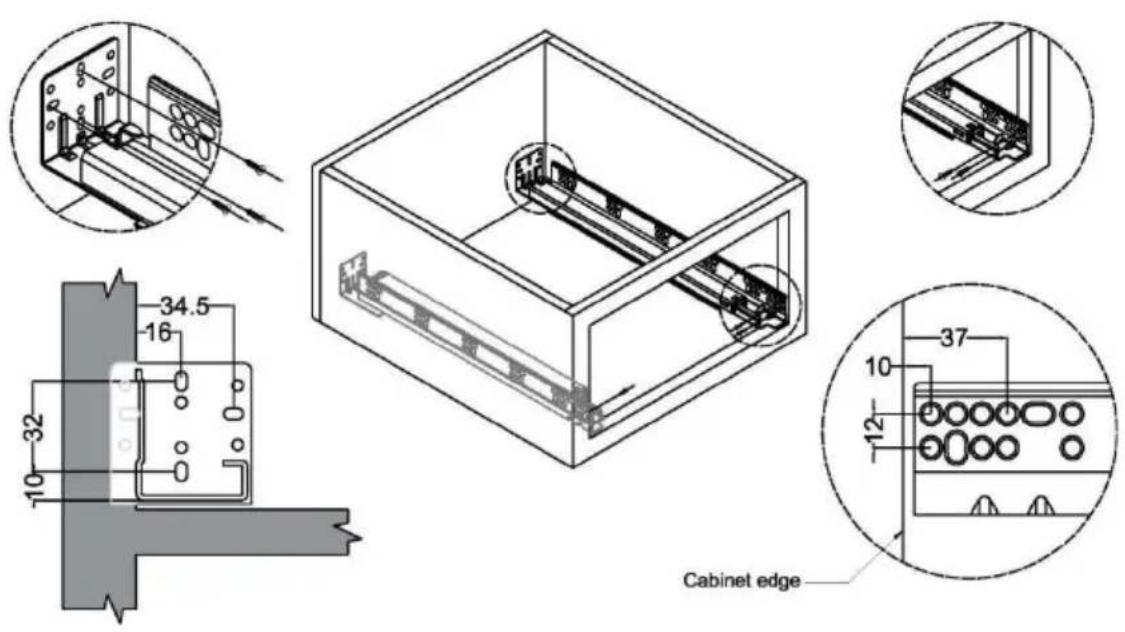

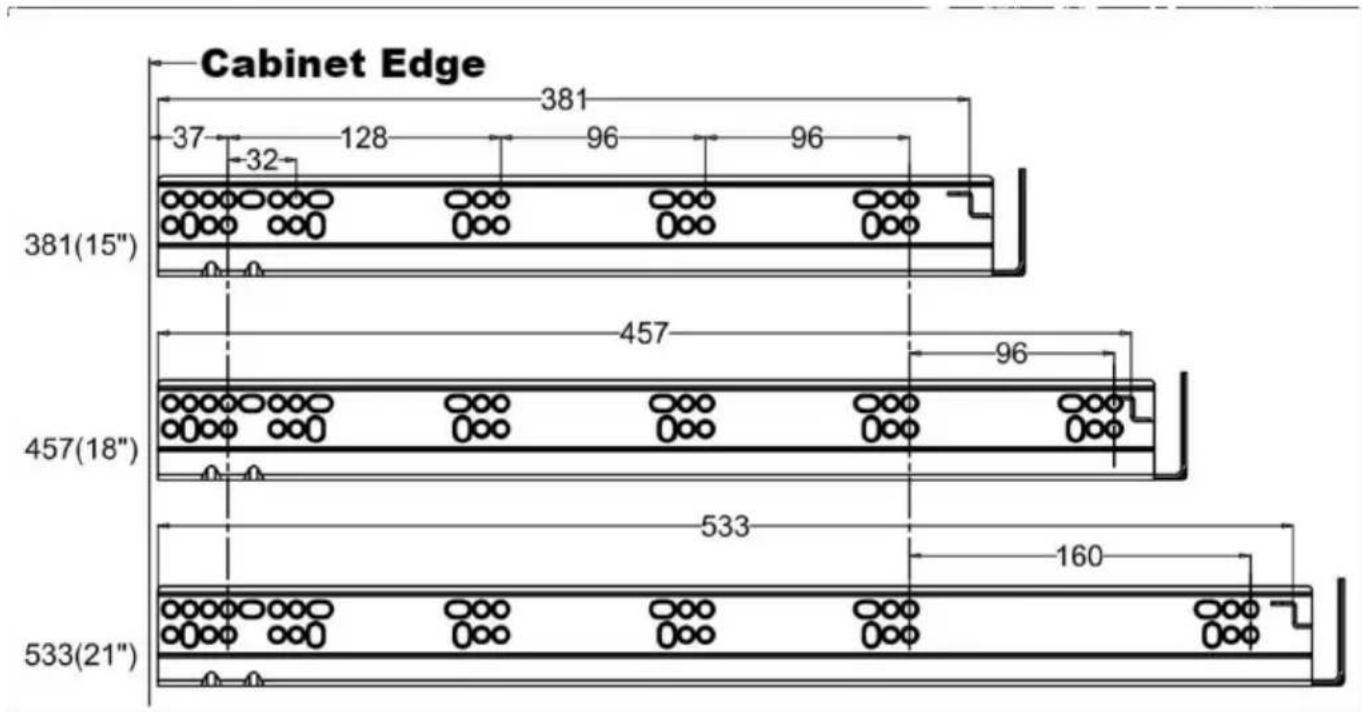

Étape 2 : Glissière sur le meuble (mm)

Étape 3 : Ajustement du meuble

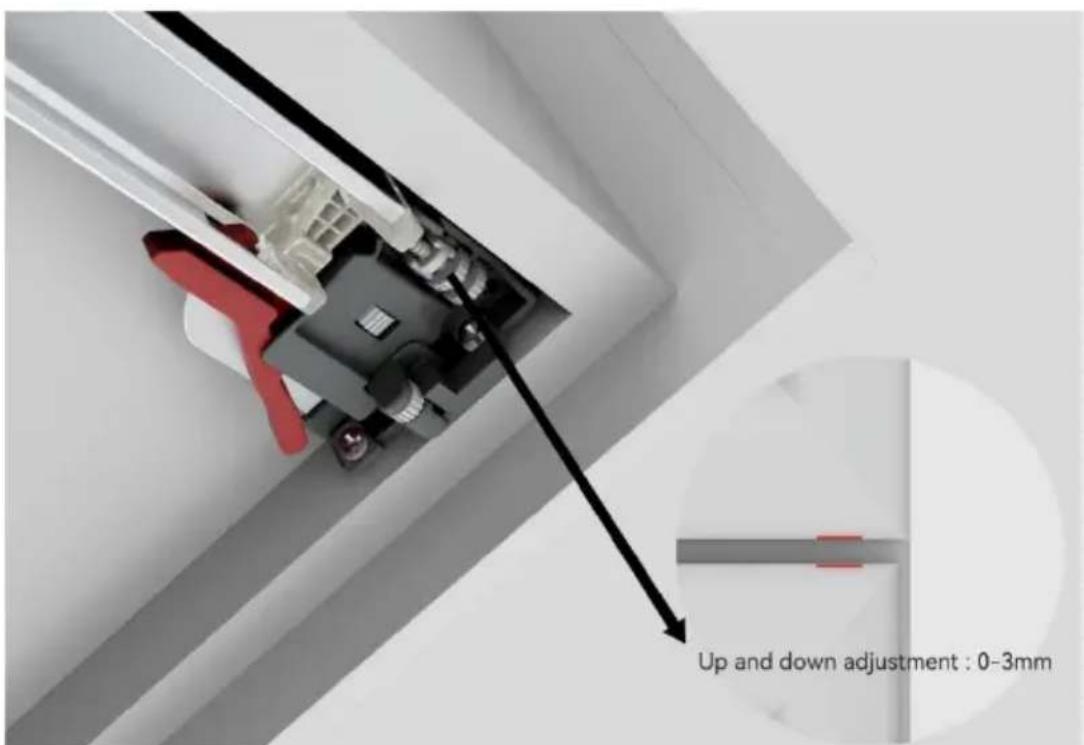

Réglage en haut et en bas

Réglage de l'écart et de la rectitude

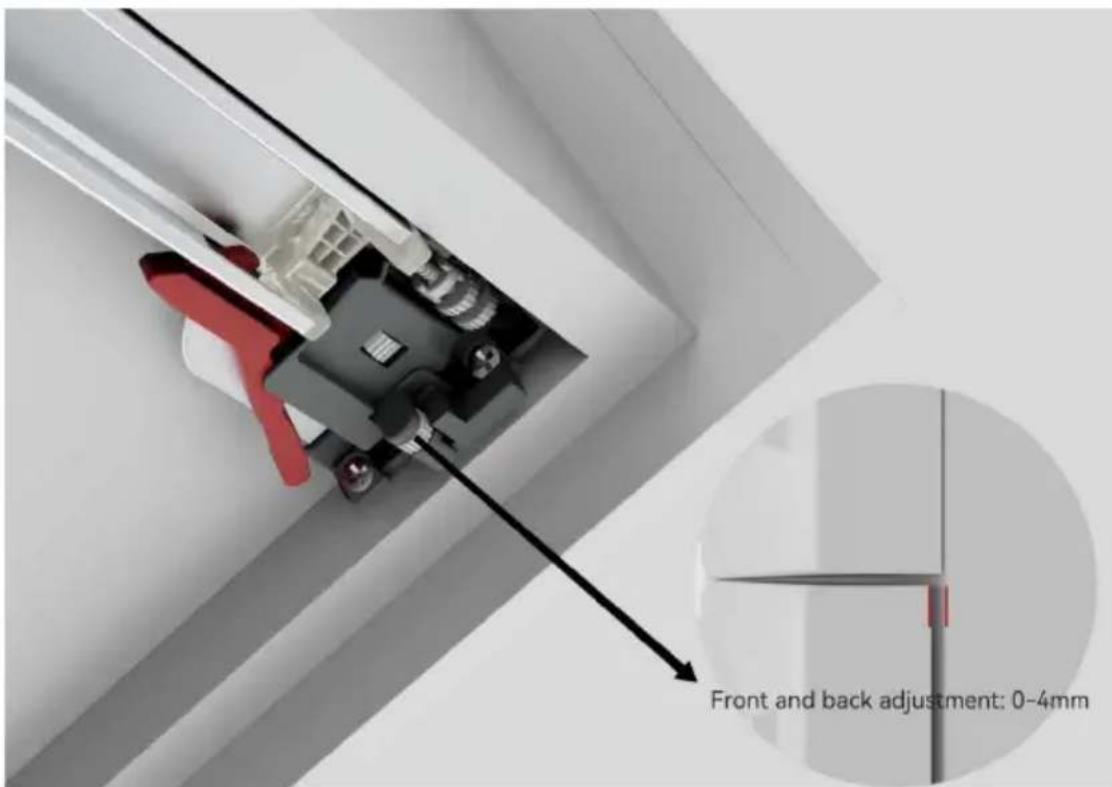

Réglage avant et arrière

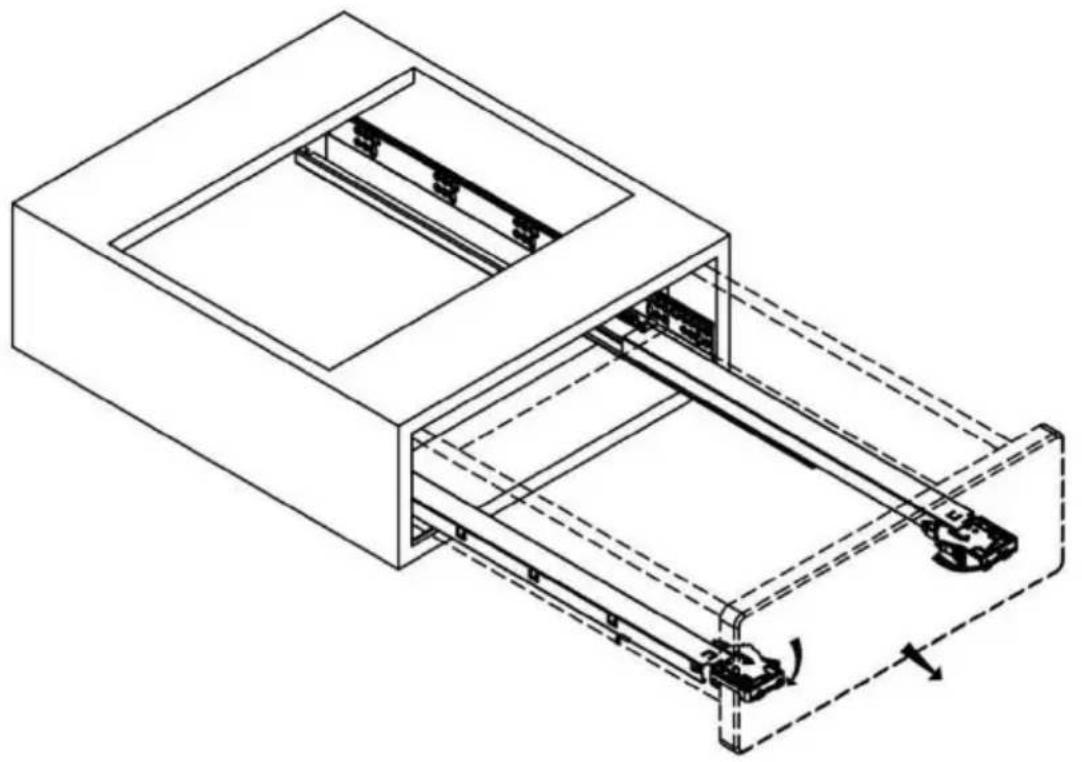

Étape 4 : Démontage du meuble
