30201B - Akcesoria meblowe Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Teleskopowe prowadnice szufladowe
Marka	Vevor
Model	30201B
Materiał	Stal
Maksymalne obciążenie dynamiczne	80 lb (36,3 kg)
Maksymalne obciążenie statyczne	100 lb (45,4 kg)
Dostępne długości	333 mm, 408 mm, 483 mm
Modele	30201B.381-6 (15"), 30201B.457-6 (18"), 30201B.533-6 (21"), 30201B.533-10 (21")
Liczba prowadnic w zestawie	6 par (modele -6) lub 10 par (model -10)
Dołączone elementy mocujące	Śruby (72 do 120 w zależności od modelu)
Regulacje	Pionowa, pozioma, przód/tył
Zalecane zastosowanie	Wnętrze mebla, szuflada
Montaż	Wymaga 2 osób, wkrętaka krzyżakowego
Zasady bezpieczeństwa	Nosić okulary i rękawice, nie montować pod wpływem
Konserwacja	Czyścić suchą szmatką, w razie potrzeby nasmarować
Części zamienne	Skontaktuj się z Vevor lub sprzedawcą

Często zadawane pytania - 30201B Vevor

Jakie jest maksymalne obciążenie tych prowadnic?

Maksymalne obciążenie dynamiczne wynosi 80 lb (36,3 kg) na parę, a maksymalne obciążenie statyczne 100 lb (45,4 kg).

Jak wybrać odpowiednią długość prowadnicy do mojej szuflady?

Zmierz długość szuflady (wewnątrz) i wybierz odpowiedni model: 15 cali (381 mm), 18 cali (457 mm) lub 21 cali (533 mm). Prowadnica powinna być nieco dłuższa niż szuflada.

Czy mogę zainstalować te prowadnice samodzielnie?

Zaleca się montaż w dwie osoby, ponieważ niektóre etapy wymagają przytrzymania elementów.

Jakie narzędzia są potrzebne do instalacji?

Będziesz potrzebować wkrętaka krzyżakowego. Jeśli używasz wkrętarki elektrycznej, zwolnij pod koniec dokręcania.

Jak wyregulować prowadnicę, jeśli szuflada jest krzywo?

Skorzystaj z wbudowanych regulacji: regulacja pionowa (góra/dół), regulacja pozioma (lewo/prawo) i regulacja przód/tył (głębokość). Reguluj stopniowo.

Czy te prowadnice pasują do wszystkich szuflad?

Są przeznaczone do standardowych szuflad. Sprawdź wymiary szafki (KT) i szerokość wewnętrzną (LW) w instrukcji w celu zapewnienia kompatybilności.

Jak zdemontować prowadnice w razie potrzeby?

Postępuj zgodnie z instrukcją demontażu w podręczniku. Zazwyczaj należy nacisnąć dźwignię zwalniającą z boku prowadnicy, aby ją rozdzielić.

Czy są ważne zasady bezpieczeństwa?

Noś okulary ochronne i rękawice podczas montażu. Nie montuj, jeśli jesteś zmęczony lub pod wpływem.

Co zrobić, jeśli brakuje śrub?

Skontaktuj się z obsługą klienta Vevor lub sprzedawcą. Modele -6 zawierają 72 śruby, modele -10 zawierają 120.

Jaka jest zalecana konserwacja tych prowadnic?

Czyść suchą szmatką. Jeśli staną się trudne w obsłudze, lekko nasmaruj smarem silikonowym.

INSTRUKCJA OBSŁUGI 30201B Vevor

To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładne zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie prawo do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.

1. Prosimy o montaż produktu ściśle według instrukcji. Nieprawidłowy montaż może być niebezpieczny.
2. Podczas montażu należy prawidłowo nosić okulary ochronne i rękawice robocze.
3. Nie należy podejmować prób montażu produktu, gdy jest się zmęczonym lub pod wpływem alkoholu, narkotyków lub leków.
4. Nośność i inne parametry produktu odnoszą się wyłącznie do produktu prawidłowo i kompletnie zmontowanego.
5. Oddziel i policz wszystkie części i elementy sprzętowe.
6. Przygotuj następujące narzędzia: śrubokręt krzyżakowy.
7. Używając elektronarzędzi, pamiętaj o zwolnieniu i zatrzymaniu się, gdy jest to konieczne.
8. Do montażu potrzebne są dwie osoby.
9. Stosuj wyłącznie zgodnie z przeznaczeniem. Zachowaj instrukcję.

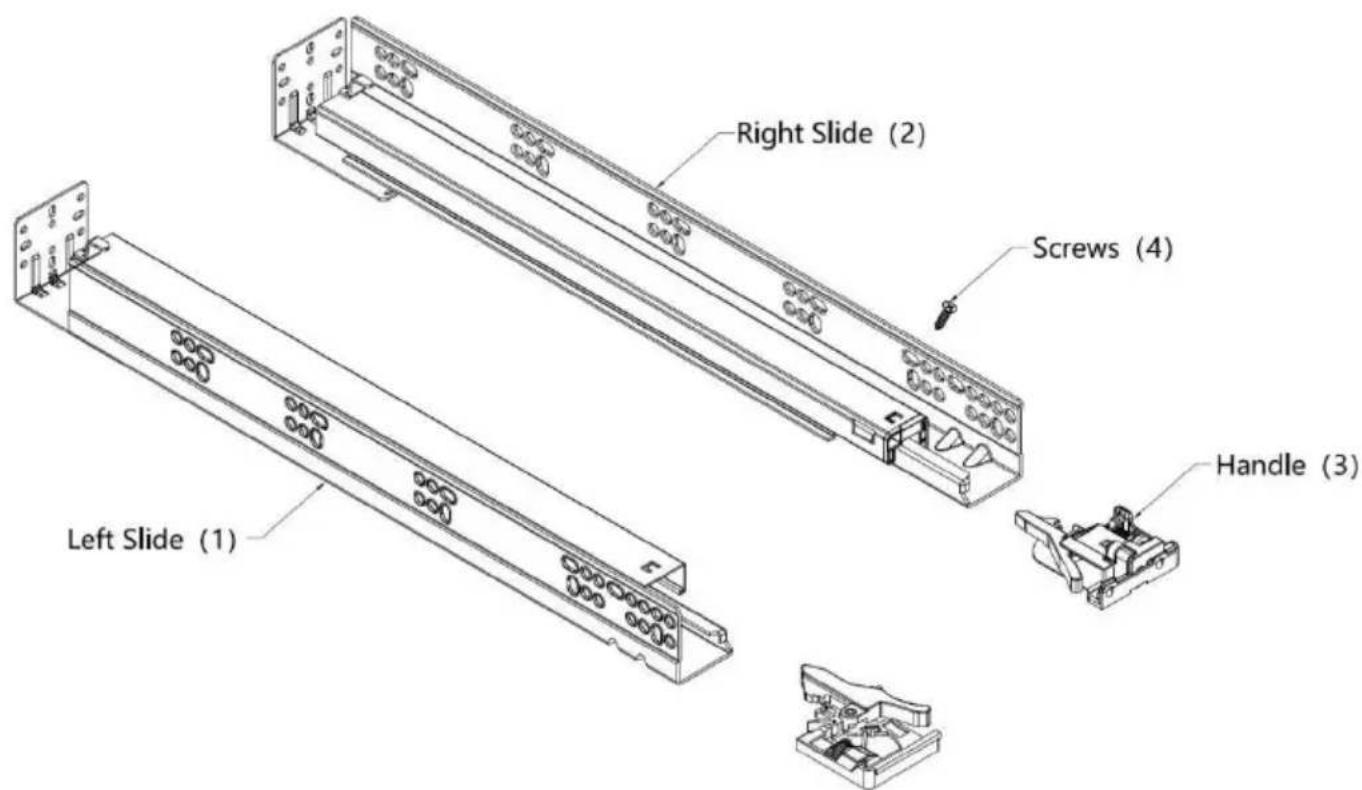

Wprowadzenie do produktu

Czȩść Lista
Kod	Zȩść	Nazwa	30201B.3 81-6	30201B.4 57-6	30201B.5 33-6	30201B.5 33-10
1		Lewy Slajd	6 szt.	6 szt.	6 szt.	10 szt.
2		PrawidławySlajd	6 szt.	6 szt.	6 szt.	10 szt.
3		Uchwyt	6zestawów	6zestawów	6zestawów	10zestawów
4		Śruby	72 szt.	72 szt.	72 szt.	120 szt.

Model	30201B.381-6	30201B.457-6	30201B.533-6	30201B.533-10
Odpowiedni Długość szuflady (cale)	15	18	21	21
Długość przyzesuwna (mm)	333	408	483	483
Maksymalna dynamika Obcieżenie (funty/kg)	80 / 36,3
Maksymalna statycznosć Obcieżenie (funty/kg)	100 / 45,4

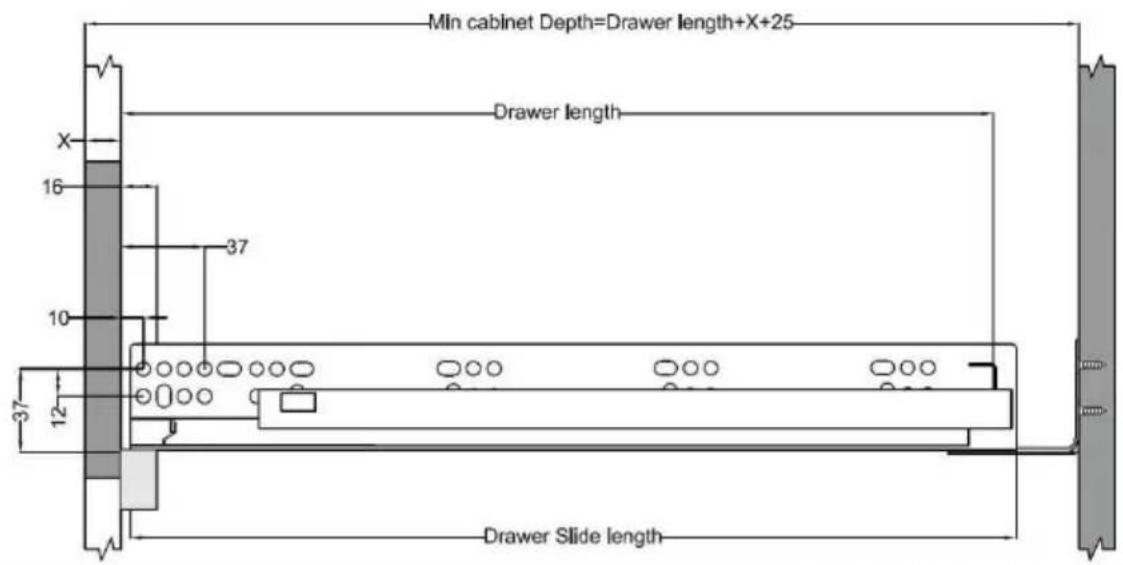

Wewnętrzna Szuflada (mm)

Model	SL(mm)	NL(mm)	Min KT(mm)	Maksym KT(mm)
30201B.381-6	392	381	406	436
30201B.457-6	468	457	482	512
30201B.533-6	544	533	558	588
30201B.533-10	544	533	558	588

SL = Długość przesuwu

NL = Nominalna długość prowadnicy

KT = Głębokość z szafką

PL = Wysuwana długość

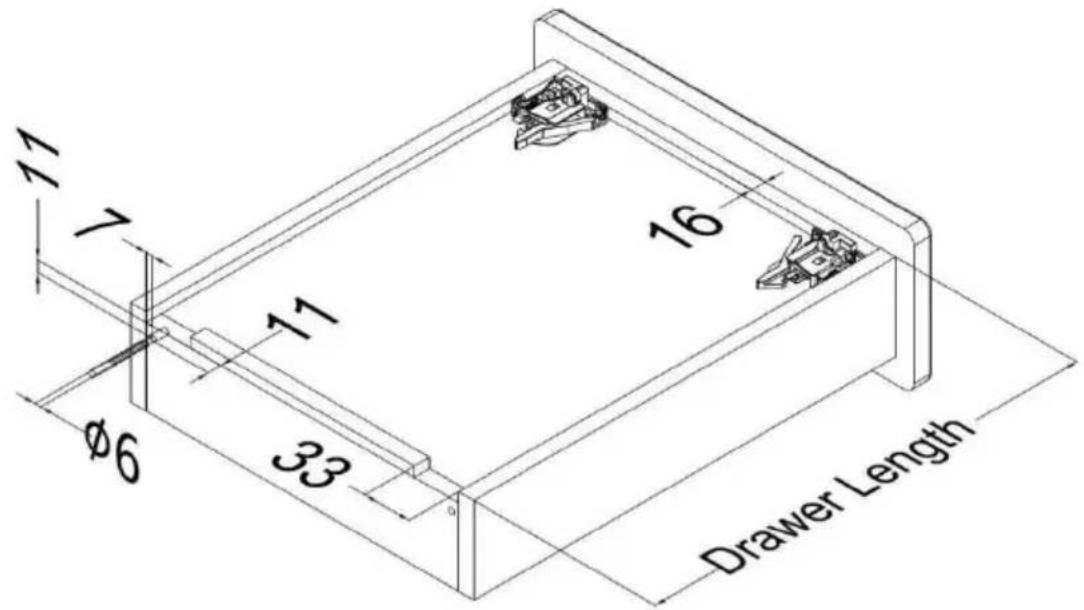

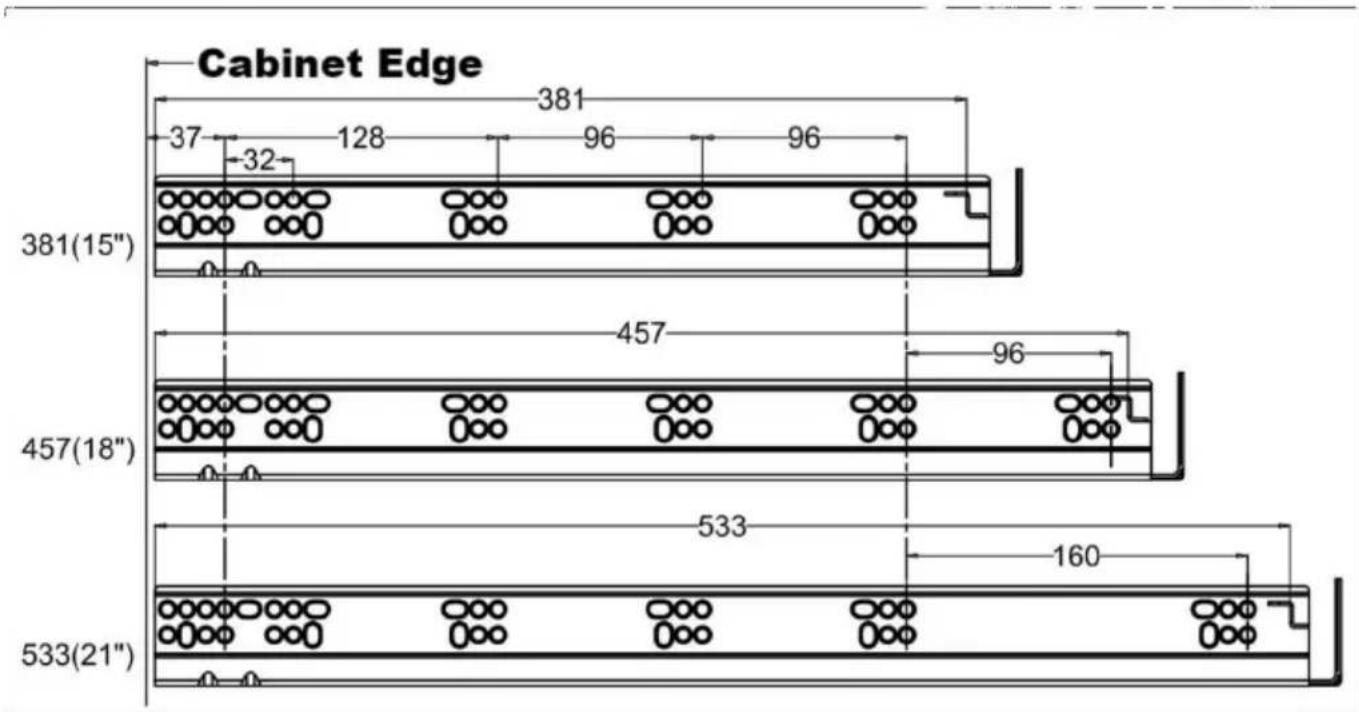

Rozmiar otworu na tylnej płycie z szufladą (mm)

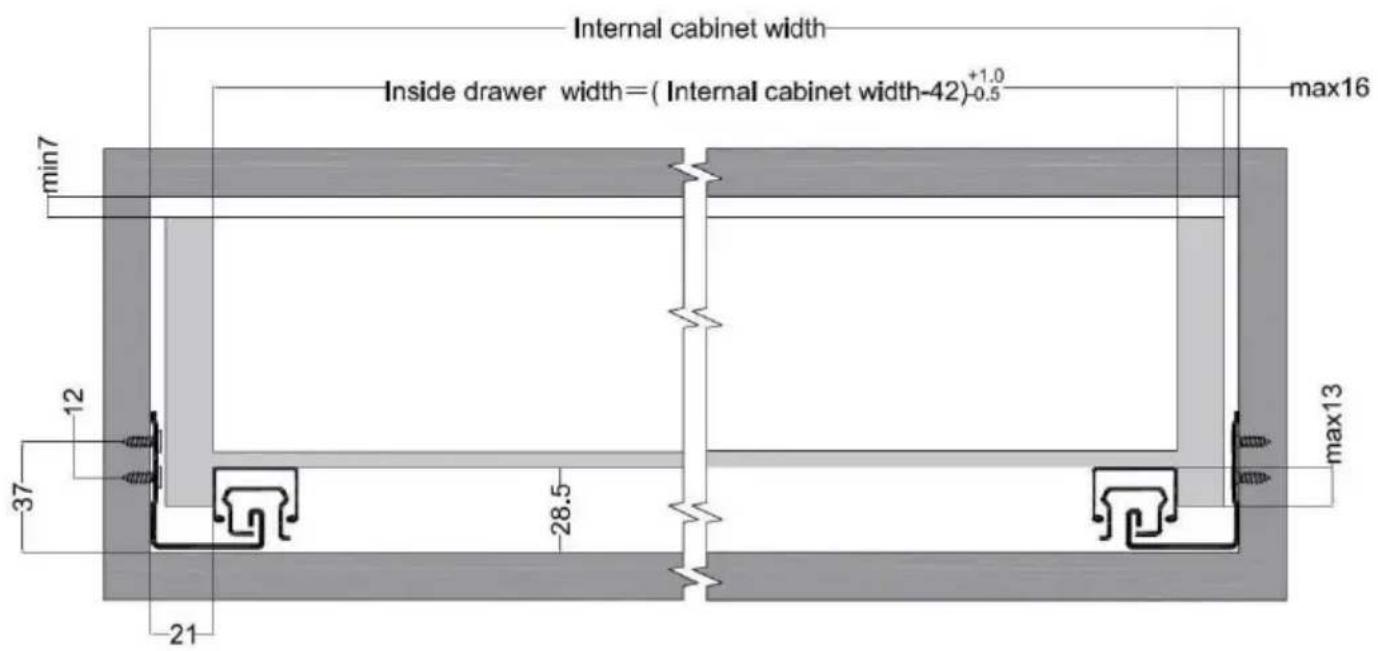

Wymiary instalacji szuflady (mm)

• LW = Wewnętrzna szerokość szafki, NL = Nominalna długość prowadnicy

Procedura instalacji

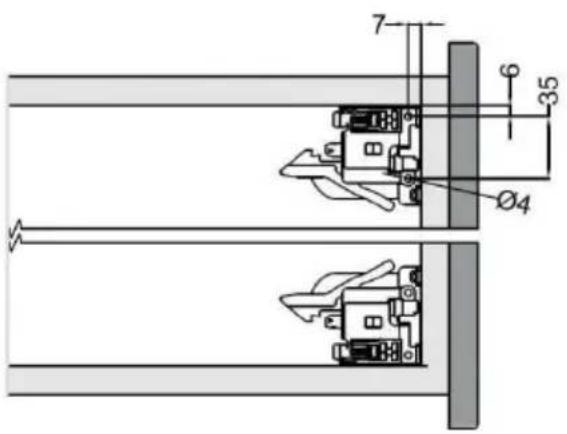

Krok 1: Blokowanie do szafki

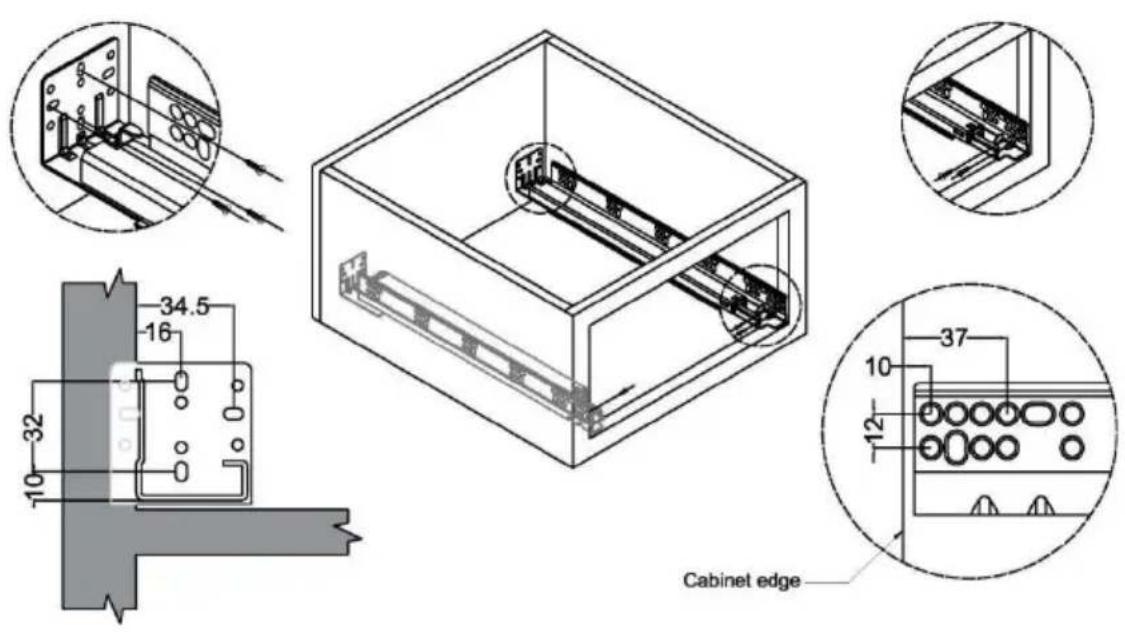

Krok 2: Przesunięcie do szafki (mm)

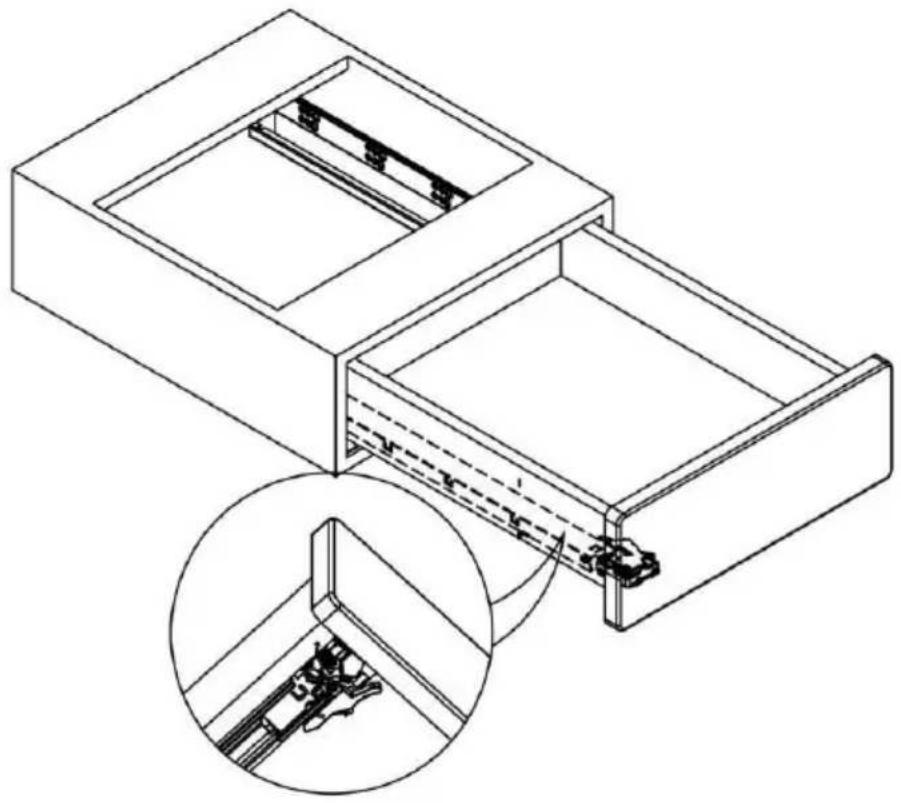

Krok 3: Dopasowanie szafki

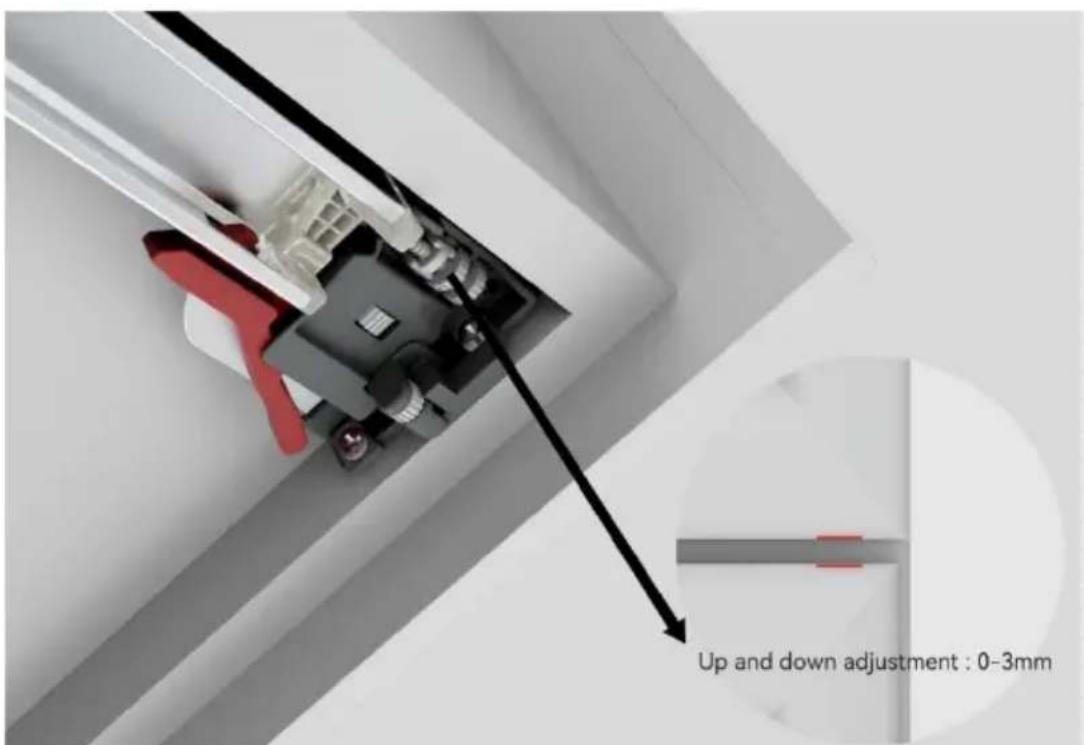

Regulacja w górę i w dół

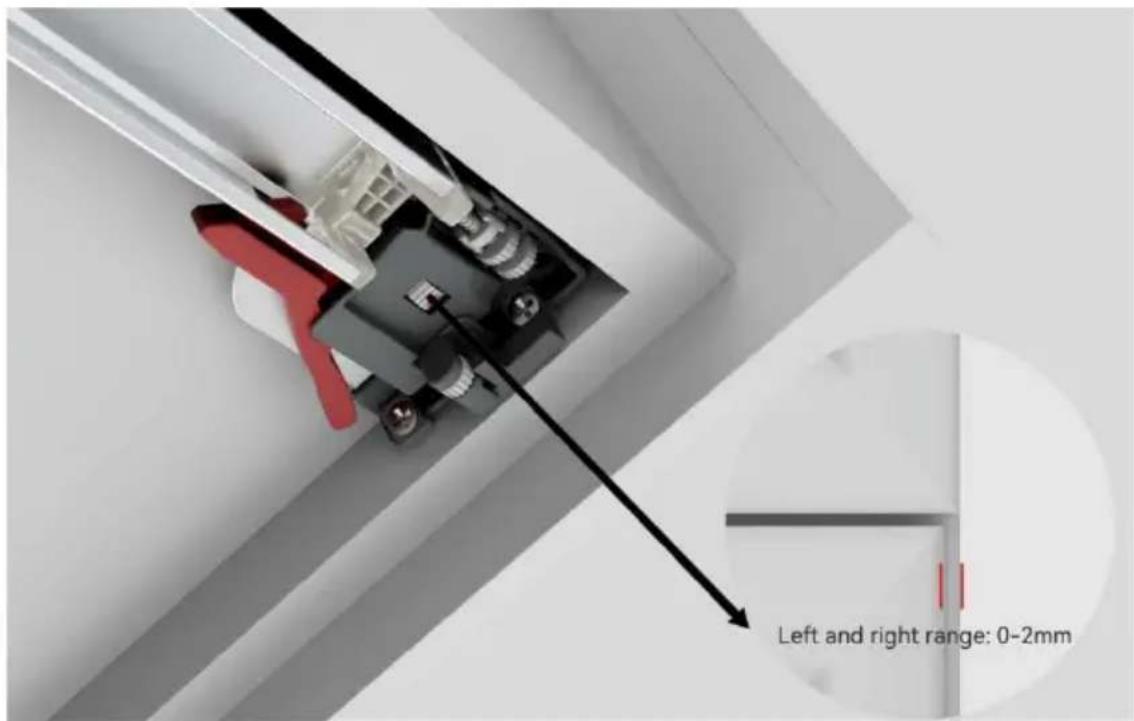

Modyfikacja lewa i prawa

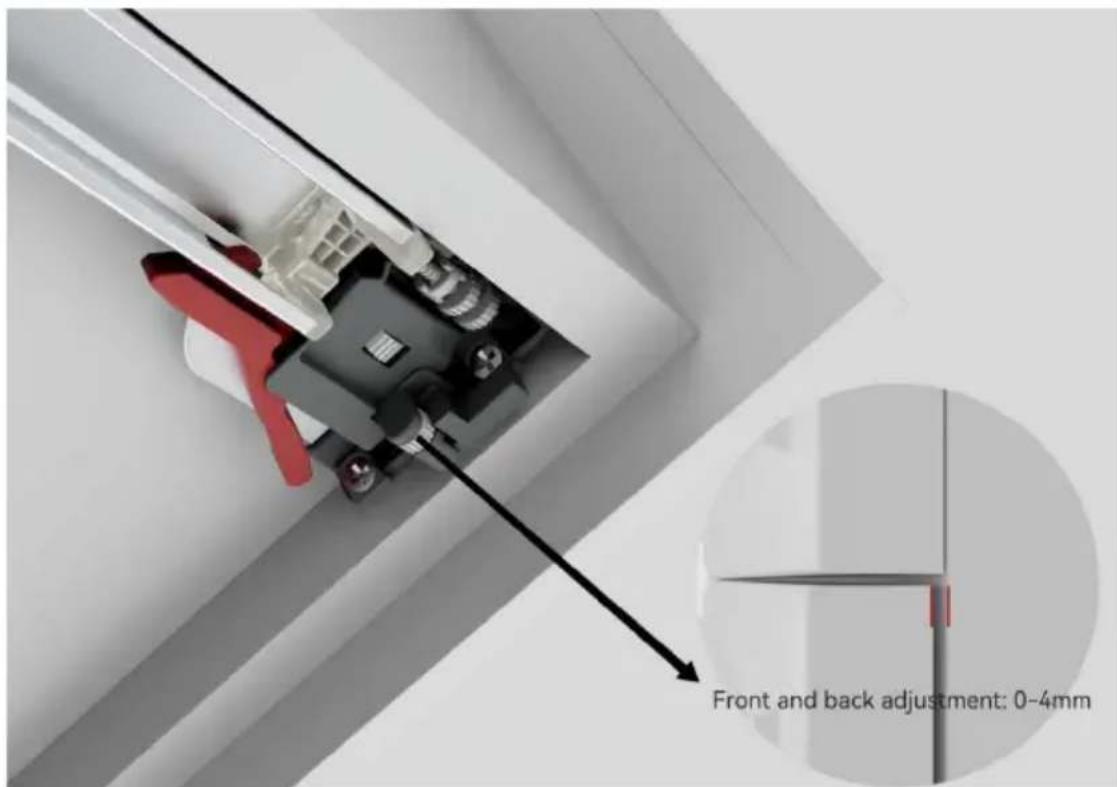

Regulacja z przodu i z tyłu

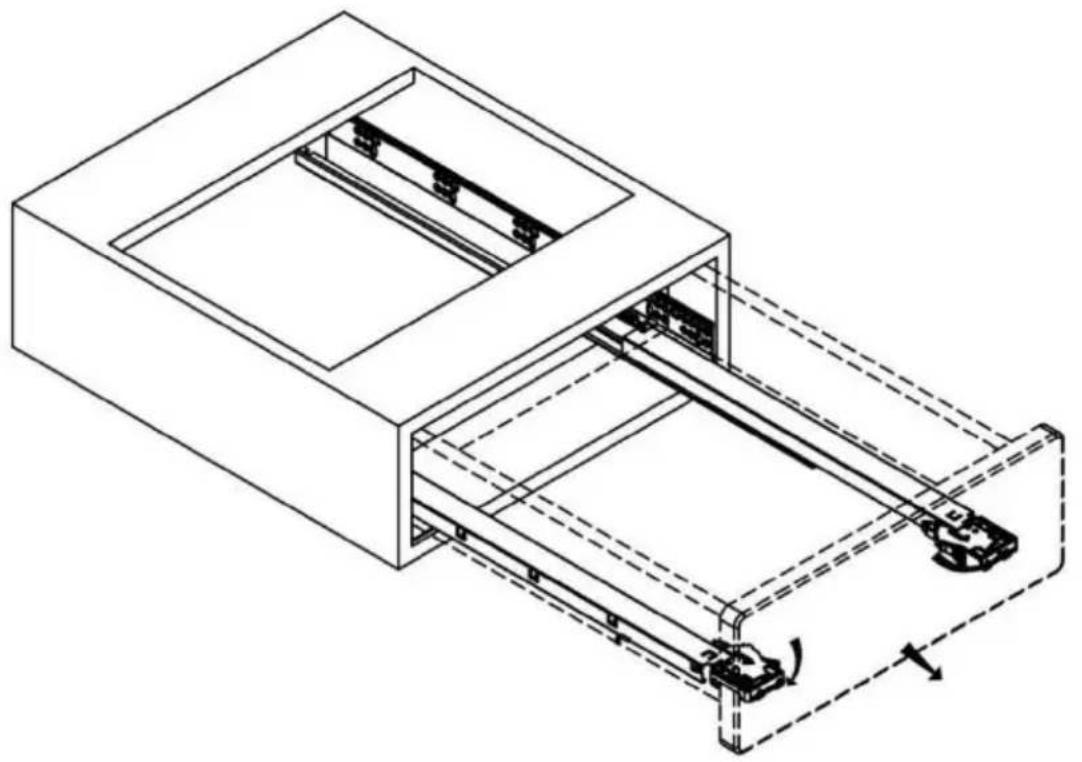

Krok 4: Demontaż szafki
