GEBRUIKSAANWIJZING 30201B Vevor
Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich hetrecht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebts ontvangen. Neemt u h ons Niet kwalijk dat we u Niet更是 op de hoogte stellen van eventuele technologische of software-updates voor ons product.
-
Monteer het product strikt volgens de instructies. Onjuiste montage kar gevaarlijk zijn.
-
Draagijdens de montage een veiligheidsbril en werkhandsschoenen.
- Probeer het product Niet in elkaar te zetten als u zich moe voelt of onder invloed bent van alcohol, drugs of medicijnen.
- Het draagvermogen en andere productparameters worden uitsluitend toegepast op een product dat correct en volledig is gemonteerd.
- Scheid alle onderdelen en hardware van elkaar en tel ze.
- Bereid het volgende gereedschap voor: kruiskopschroeverbendraier.
- Als u elektrisch gereedschap gebruikt, zorg er dan voor dat u uw slelheid vermindert en stoot wanner dat nodig is.
- Voor de montage zijn twee Personen nodig.
- Volg uitsluitend het beoogde gebruik. Bewaar de instructies.
Productintroduction

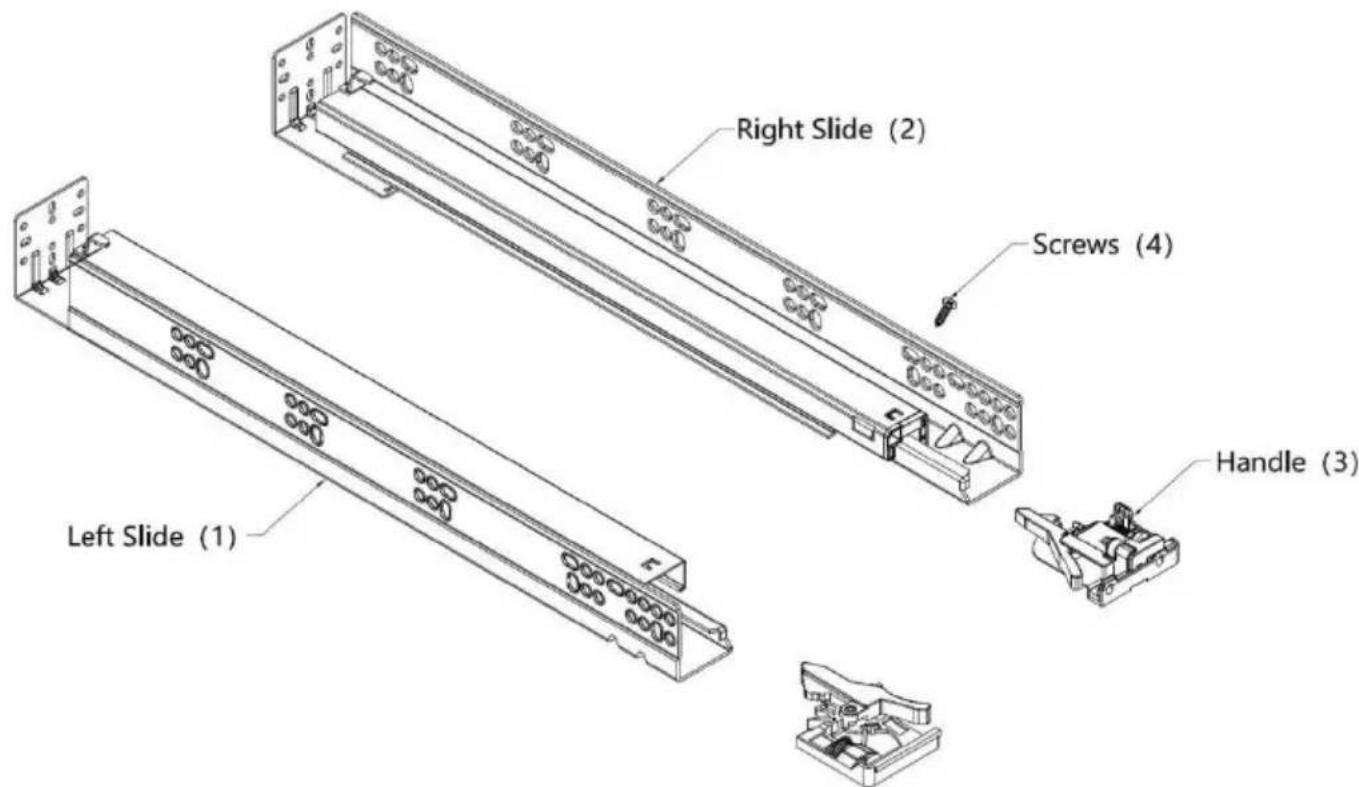

| Deel Lijst | ||||||
| Code | Afbeeld ing | Naam | 30201B.3 81-6 | 30201B.4 57-6 | 30201B.5 33-6 | 30201B.5 33-10 |
| 1 | Links Schuif | 6 stuks | 6 stuks | 6 stuks | 10 stuks | |
| 2 | Rechts Schuif | 6 stuks | 6 stuks | 6 stuks | 10 stuks | |
| 3 | Hendel | 6-delige set | 6-delige set | 6-delige set | 10-set | |
| 4 | Schroeven | 72 stuks | 72 stuks | 72 stuks | 120 stuks | |
| Model | 30201B.381-6 | 30201B.457-6 | 30201B.533-6 | 30201B.533-10 |
| Van toepassing Ladelengte (inch) | 15 | 18 | 21 | 21 |
| Schuiflengte (mm) | 333 | 408 | 483 | 483 |
| Max. Dynamisch Belasting (Ibs/kg) | 80 / 36.3 | |||
| Max. statisch Belasting (Ibs/kg) | 100 / 45,4 | |||

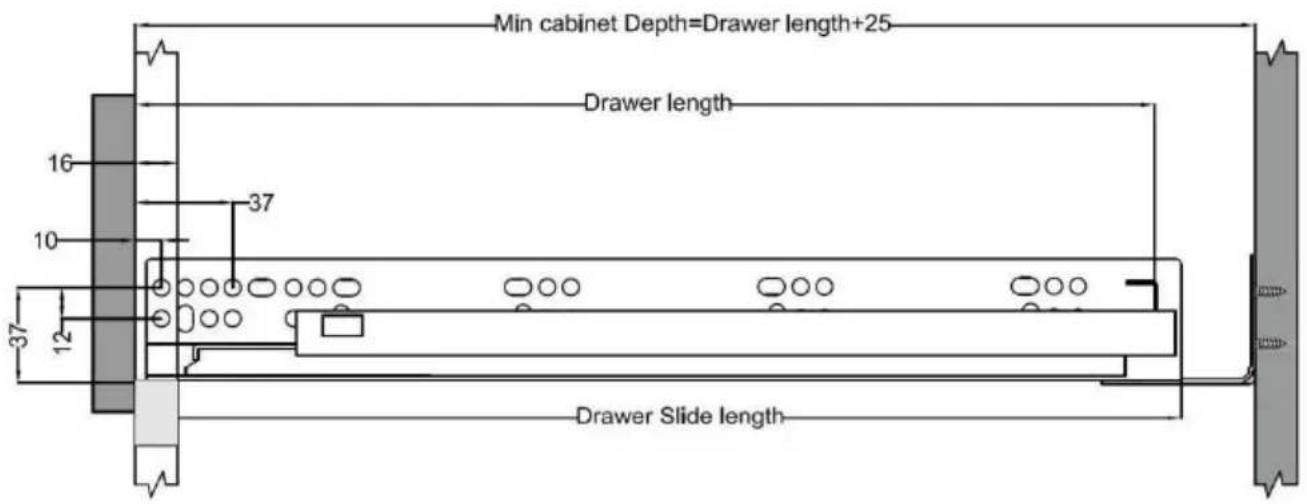

Standaard Lade (mm)

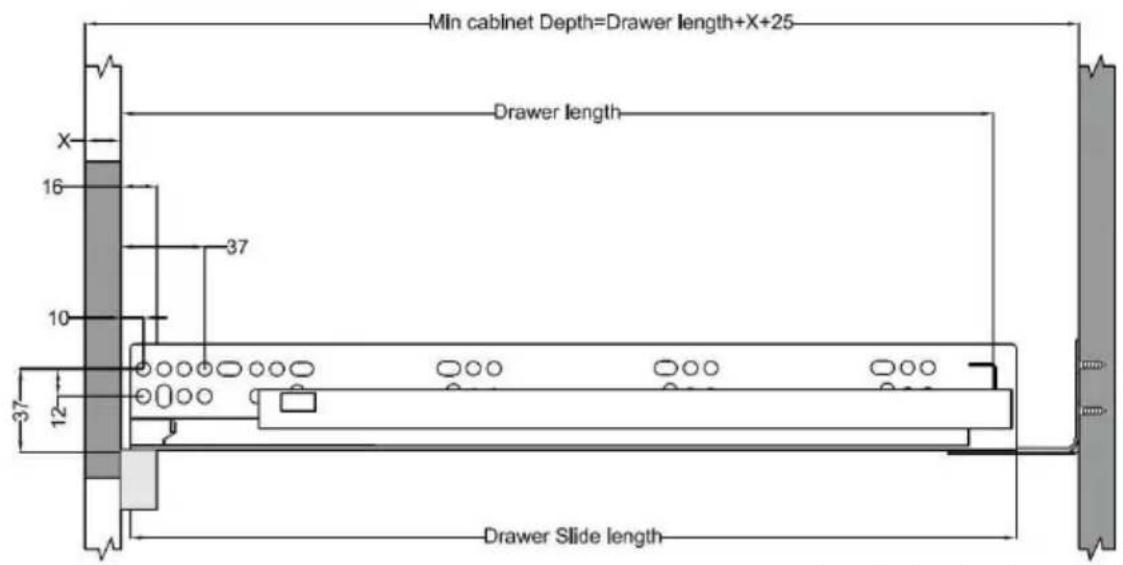

Inner Lade (mm)
| Model | SL(mm) | NL(mm) | Min KT(mm) | MaximaIaI KT(mm) |
| 30201B.381-6 | 392 | 381 | 406 | 436 |
| 30201B.457-6 | 468 | 457 | 482 | 512 |
| 30201B.533-6 | 544 | 533 | 558 | 588 |
| 30201B.533-10 | 544 | 533 | 558 | 588 |
- SL = Schuiflengte
NL = Nominal Schuif Lengte
KT = Diepte Van Kast
PL = Uittrekken De Lengte

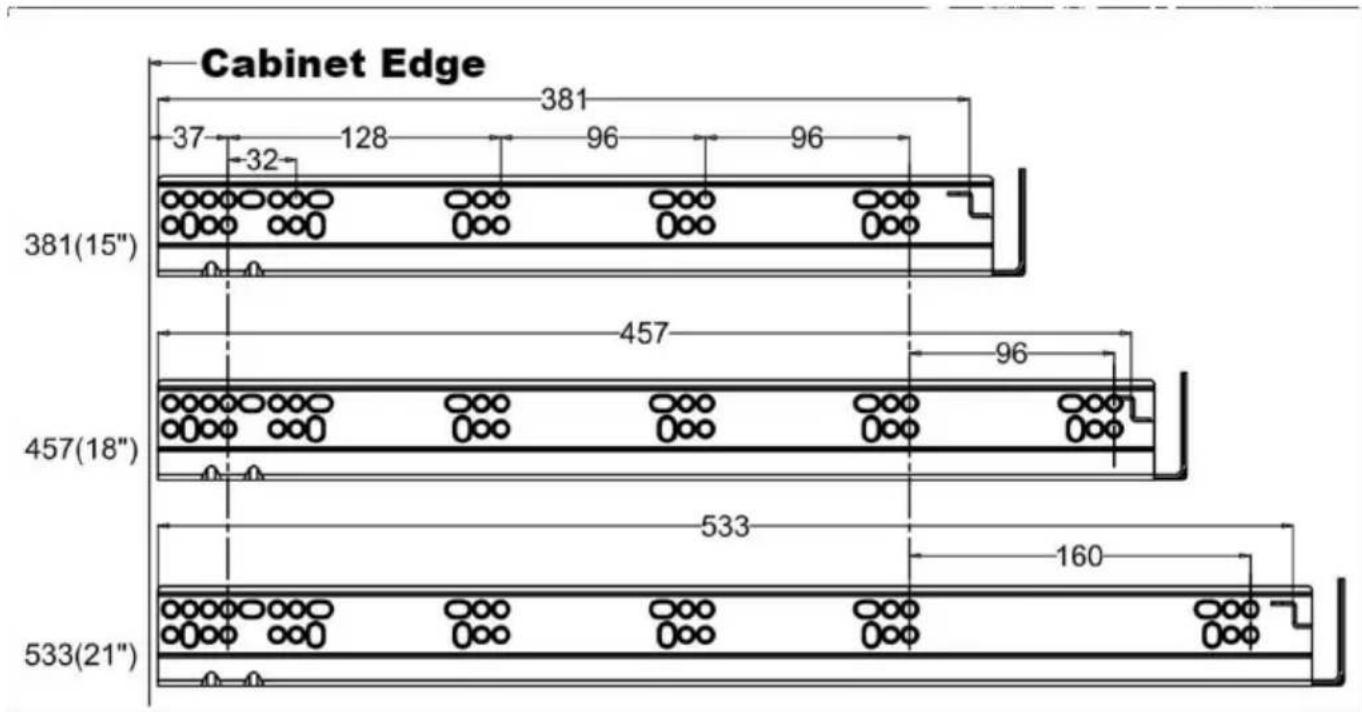

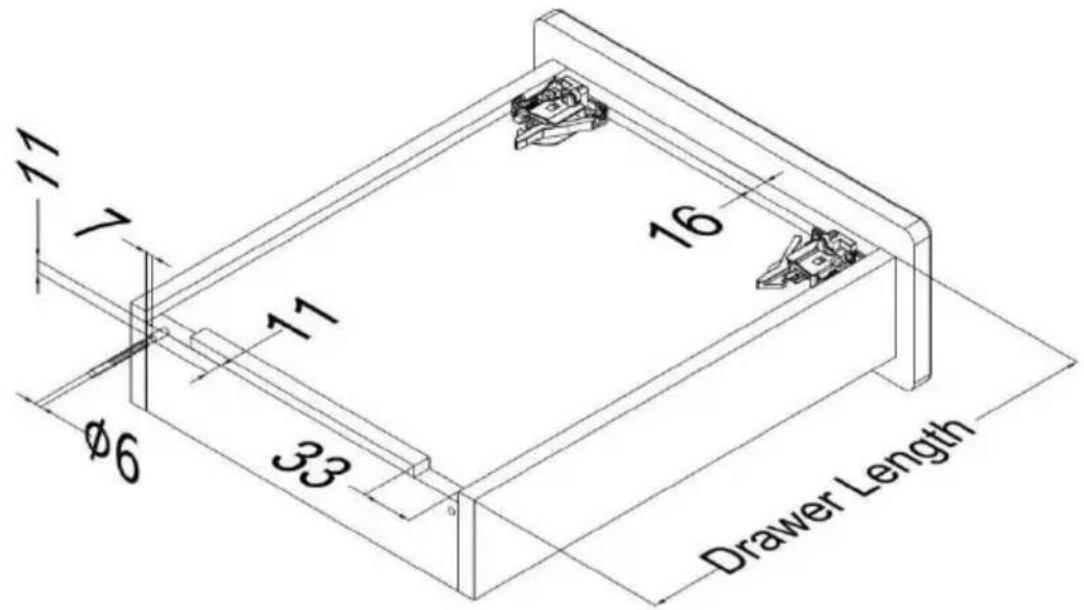

Gat Maat Op Achterkant Paneel Van De Lade (mm)

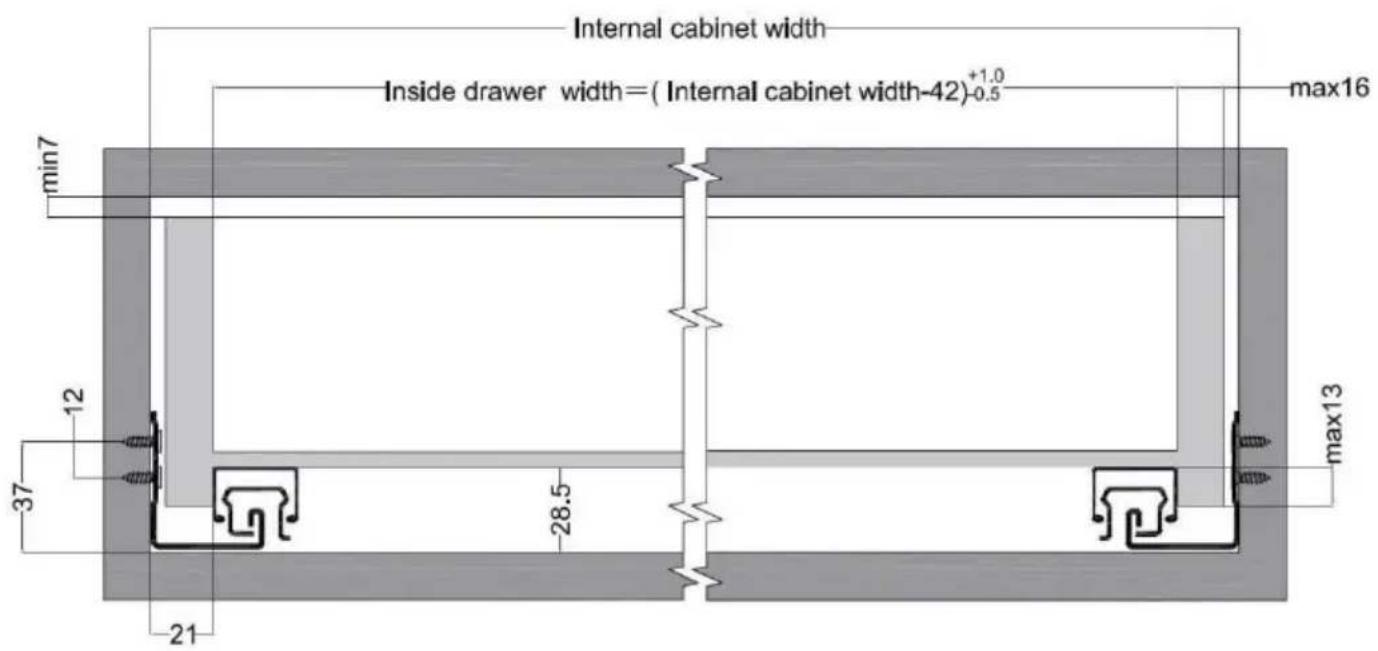

Lade Installatie Afmetingen (mm)
LW = Intern Kastje Breedte
NL = Nominal Schuif Lengte
Installatie Procedure

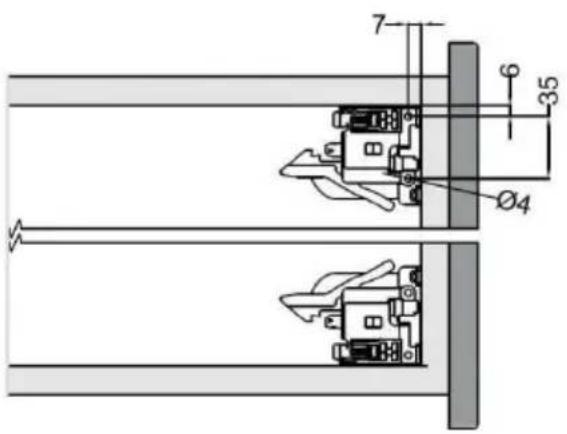

Stap 1: Vergrendelen Naar Kastje

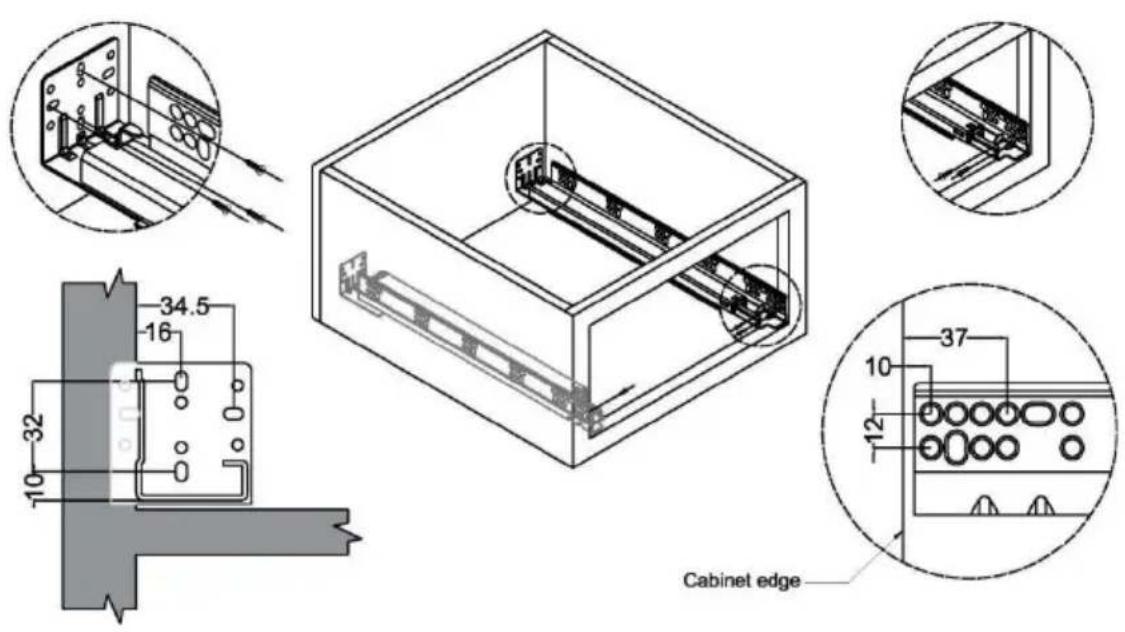

Stap 2: Schuif Naar Kastje (mm)
Stap 3: Aanpassen Kastje

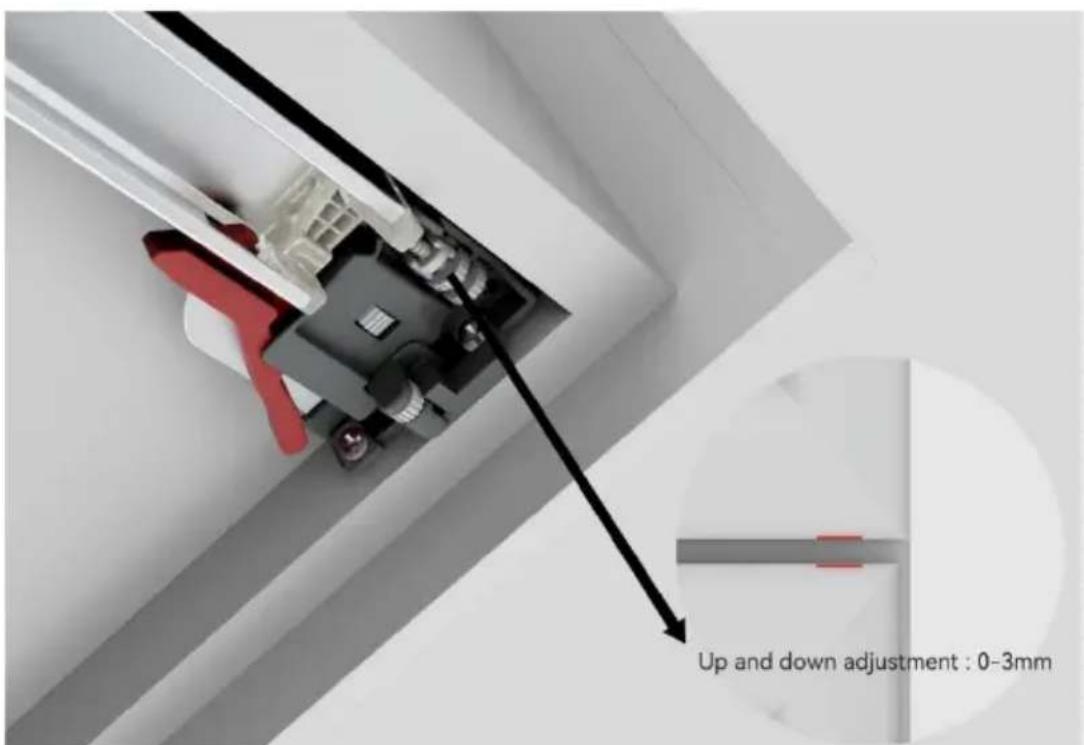

Omhoog en neerwaartse aanpassing

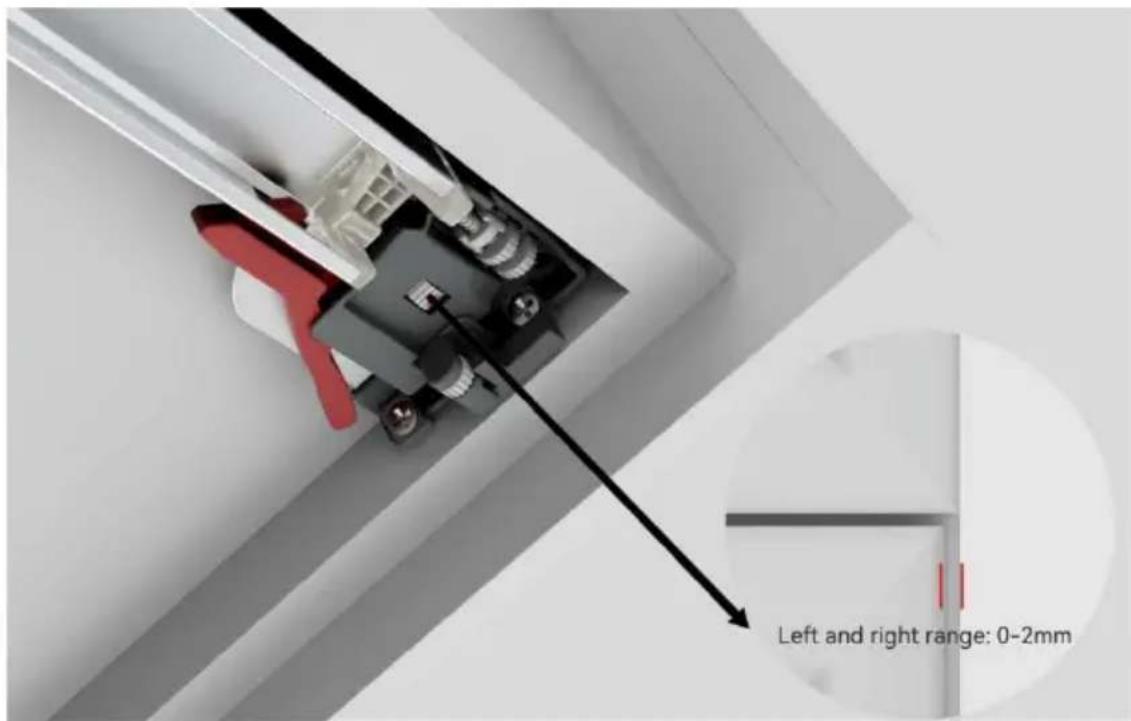

Links En rechts aanpassing

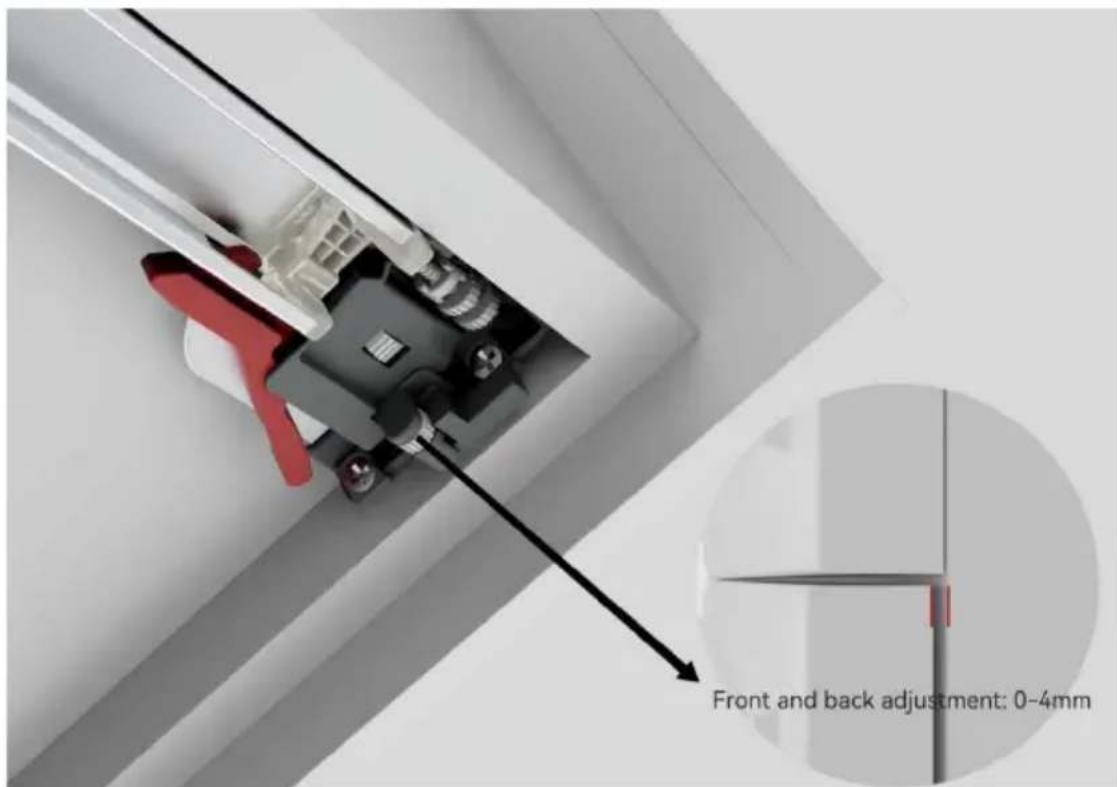

Voor- en Achterverstelling

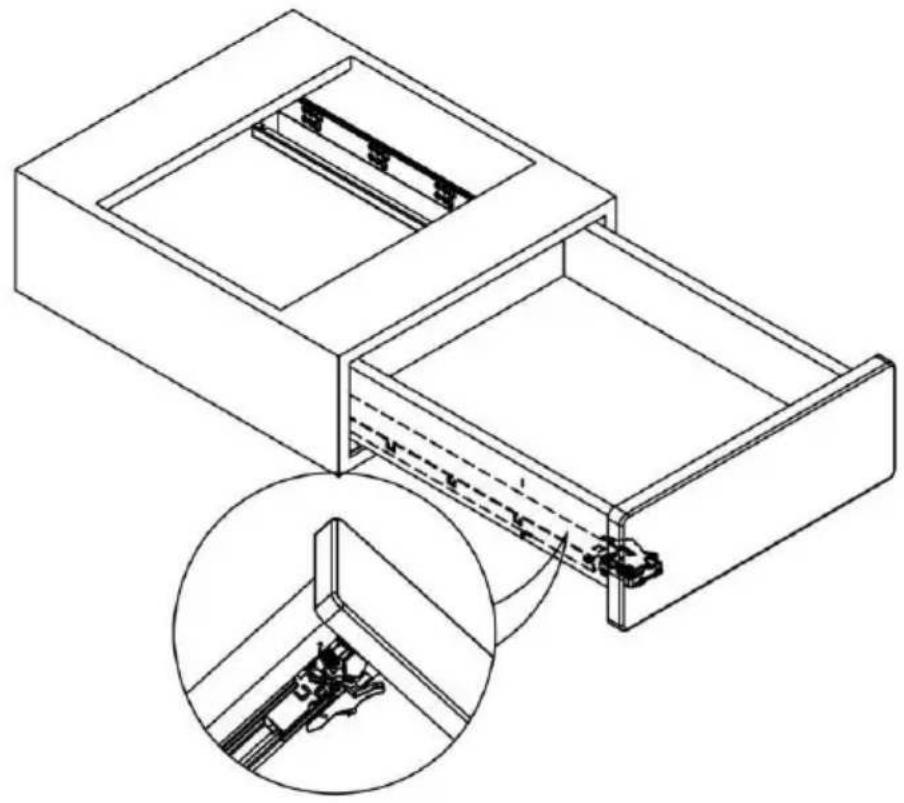

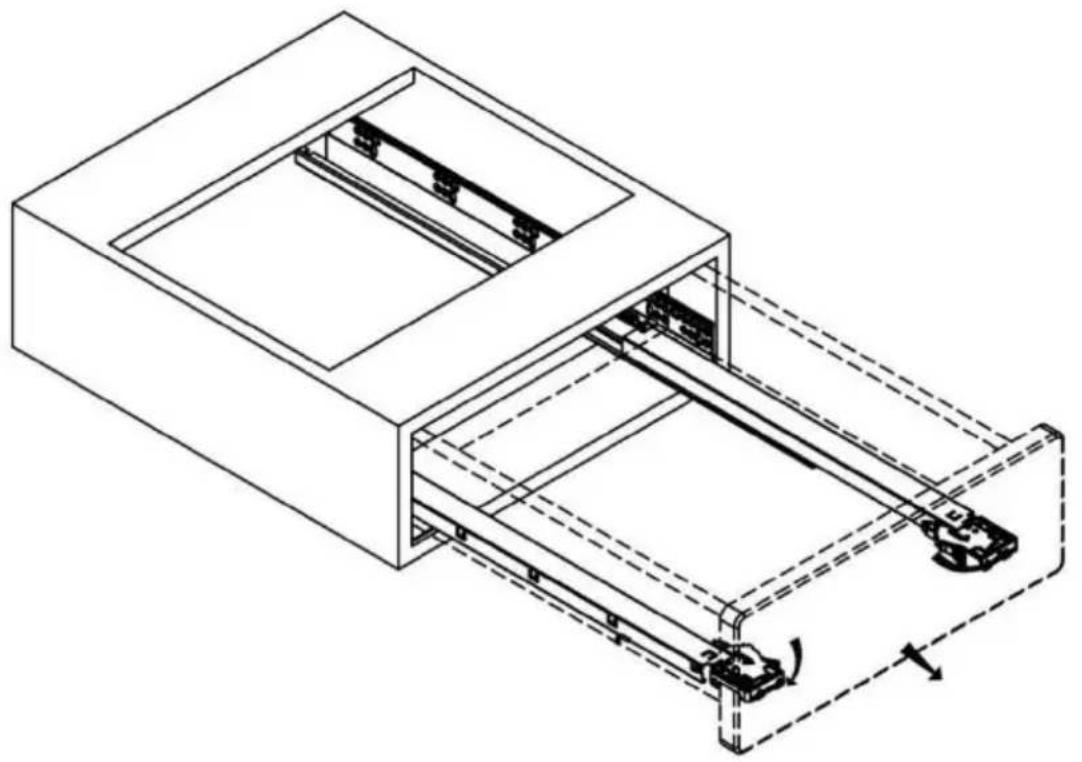

Stap 4: Demontage Kastje
