30201B - Möbeltillbehör Vevor - Gratis bruksanvisning och manual

Produkttyp	Teleskopiska lådskenor
Märke	Vevor
Modell	30201B
Material	Stål
Max dynamisk belastning	80 lb (36,3 kg)
Max statisk belastning	100 lb (45,4 kg)
Tillgängliga längder	333 mm, 408 mm, 483 mm
Modeller	30201B.381-6 (15"), 30201B.457-6 (18"), 30201B.533-6 (21"), 30201B.533-10 (21")
Antal skenor per set	6 par (modeller -6) eller 10 par (modell -10)
Medföljande fästen	Skruvar (72 till 120 beroende på modell)
Justeringar	Vertikal, horisontell, fram/bak
Rekommenderad användning	Möbelinteriör, låda
Montering	Kräver 2 personer, stjärnskruvmejsel
Säkerhetsanvisningar	Bär skyddsglasögon och handskar, montera inte under påverkan
Underhåll	Rengör med torr trasa, smörj vid behov
Reservdelar	Kontakta Vevor eller återförsäljaren

Vanliga frågor - 30201B Vevor

Vilken maximal belastning tål dessa skenor?

Den maximala dynamiska belastningen är 80 lb (36,3 kg) per par, och den maximala statiska belastningen är 100 lb (45,4 kg).

Hur väljer jag rätt skenlängd för min låda?

Mät lådans längd (insida) och välj motsvarande modell: 15 tum (381 mm), 18 tum (457 mm) eller 21 tum (533 mm). Skenan bör vara något längre än lådan.

Kan jag installera dessa skenor själv?

Det rekommenderas att vara två personer för monteringen, eftersom vissa steg kräver att man håller delarna på plats.

Vilka verktyg behövs för installationen?

Du behöver en stjärnskruvmejsel. Om du använder en elektrisk skruvdragare, se till att sakta ner i slutet.

Hur justerar jag skenan om lådan är sned?

Använd de inbyggda justeringarna: vertikal justering (upp/ner), horisontell justering (vänster/höger) och fram/bak-justering (djup). Justera gradvis.

Passar dessa skenor till alla lådor?

De är utformade för standardlådor. Kontrollera skåpets dimensioner (KT) och innerbredd (LW) i bruksanvisningen för kompatibilitet.

Hur demonterar jag skenorna vid behov?

Följ demonteringsstegen i bruksanvisningen. Vanligtvis måste man trycka på en frigöringsspak på skenans sida för att separera den.

Finns det viktiga säkerhetsanvisningar?

Bär skyddsglasögon och handskar under monteringen. Försök inte montera om du är trött eller påverkad.

Vad gör jag om skruvar saknas?

Kontakta Vevors kundtjänst eller återförsäljaren. Modell -6 innehåller 72 skruvar, modell -10 innehåller 120.

Vilket underhåll rekommenderas för dessa skenor?

Rengör med torr trasa. Om de blir svåra att manövrera, smörj lätt med ett silikonsmörjmedel.

BRUKSANVISNING 30201B Vevor

Detta ar originalinstruktionerna, ∀nlogen Lös alla instruktioner noggrant innan du använder Produkten. VEVOR forbehaller sig en tydlig tolkning av.Var användarmanual. Produktens utseende sca vara beroende av den produit du mottagit. Vi ber om ursakt for att vi intekommen att informedig ingen om det finns nagra teknik-ller programupppateringar for.Var produit.

1. Monteraprodukten noggrant enligt instruktionerna. Felaktig montering kan vara farlig.

2. Använd skyddsglasögon och arbetshandskar under monteringen.

3. Försök inte monteraprodukten'nar du känner dig tröttEller paverkad alcohol, droger ellermediciner.
4. Bärförgäga och andraproduktparametrar tillampas endast på den korrekt och fullständigt monteradeprodukten.
5. Separera och räkna alla delar och hårdvara.
6. Förbered följande verktyg: Stjärnskruvmejsel.
7. Om du anvander elverktyg, var noga med att sakta ner och stanna vi behov.
8. Två personer kravs for montering.
9. Folj endast avsedd användning. Spara instruktionerna.

Produktintroduktion

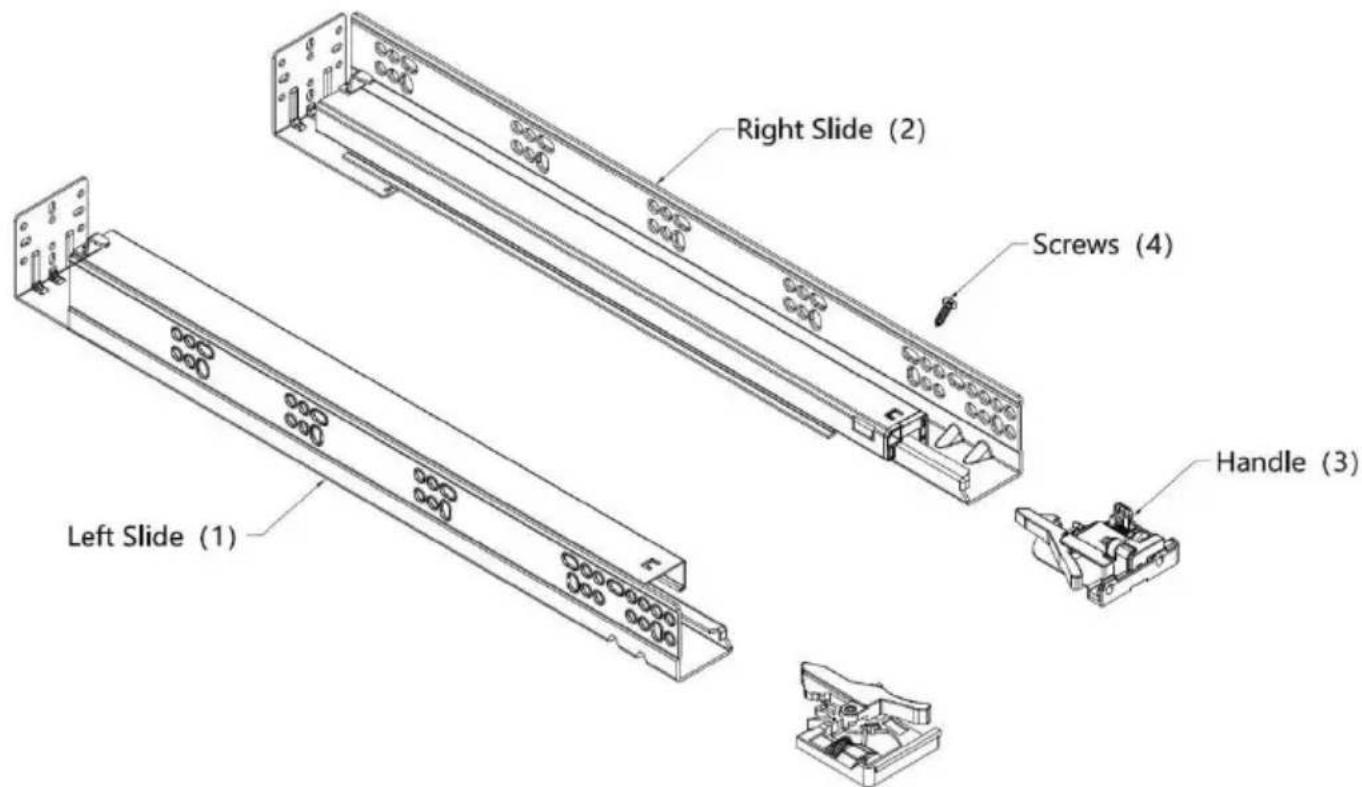

Del Liga
Koda	Bild	Namn	30201B.381-6	30201B.457-6	30201B.533-6	30201B.533-10
1		VänsterGlida	6 st	6 st	6 st	10 st
2		Rätt Glida	6 st	6 st	6 st	10 st
3		Hantera	6 set	6 set	6 set	10 set
4		Skruvar	72 st	72 st	72 st	120 st

Modell	30201B.381-6	30201B.457-6	30201B.533-6	30201B.533-10
Tillämplig Lådlängd (tum)	15	18	21	21
Glidlängd (mm)	333	408	483	483
Max. Dynamisk Belastning (Ibs/kg)	80 / 36,3
Max. statistik Belastning (Ibs/kg)	100 / 45,4

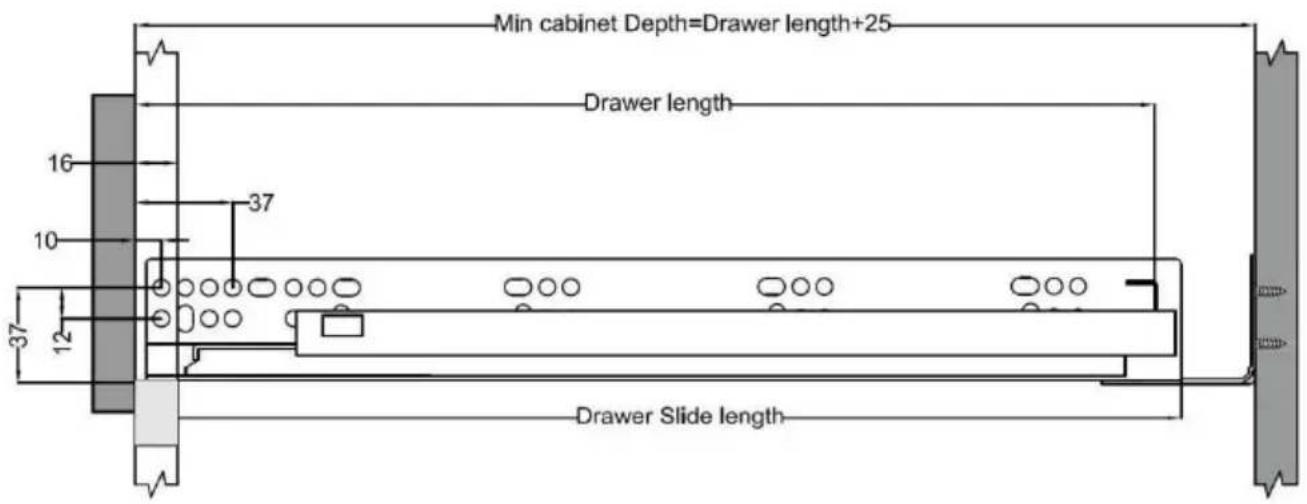

Standard Lada (mm)

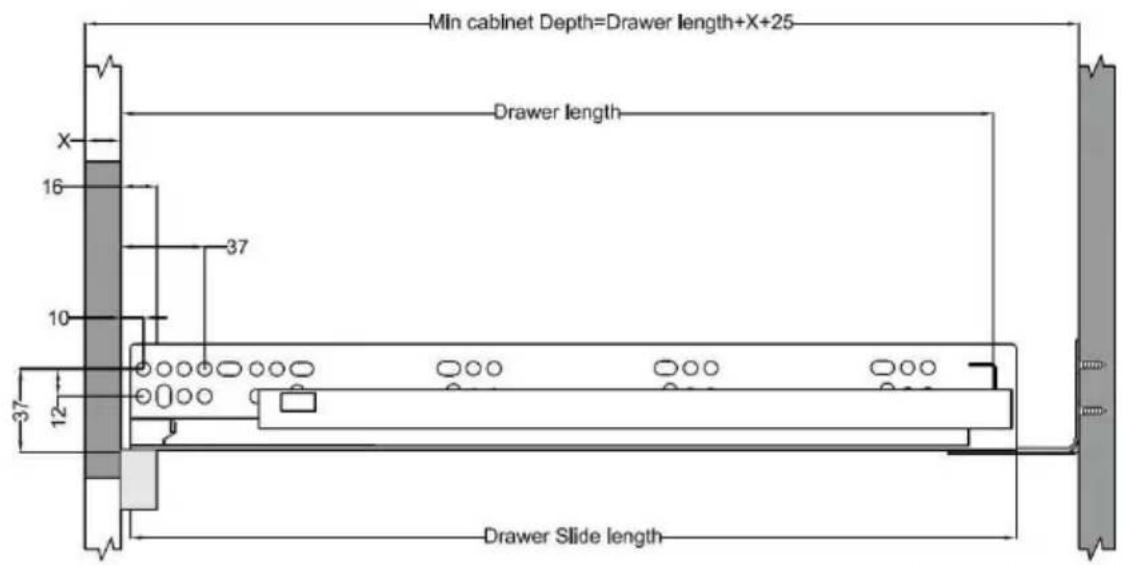

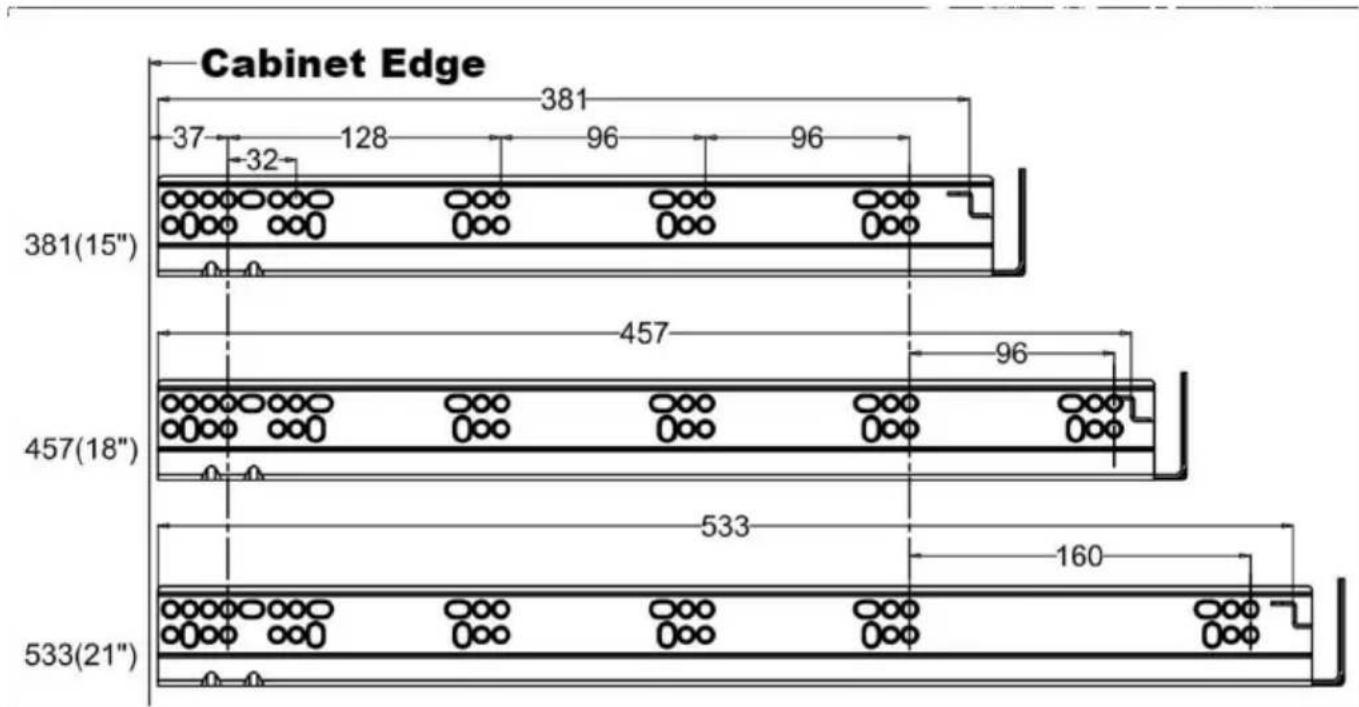

Inre Lada (mm)

Modell	SL(mm)	NL(mm)	Min KT(mm)	Max KT(mm)
30201B.381-6	392	381	406	436
30201B.457-6	468	457	482	512
30201B.533-6	544	533	558	588
30201B.533-10	544	533	558	588

• SL = Slidlängd NL = Nominell Glida Längd
  KT =Djup Av Skap PL = Utdragbar De Langd

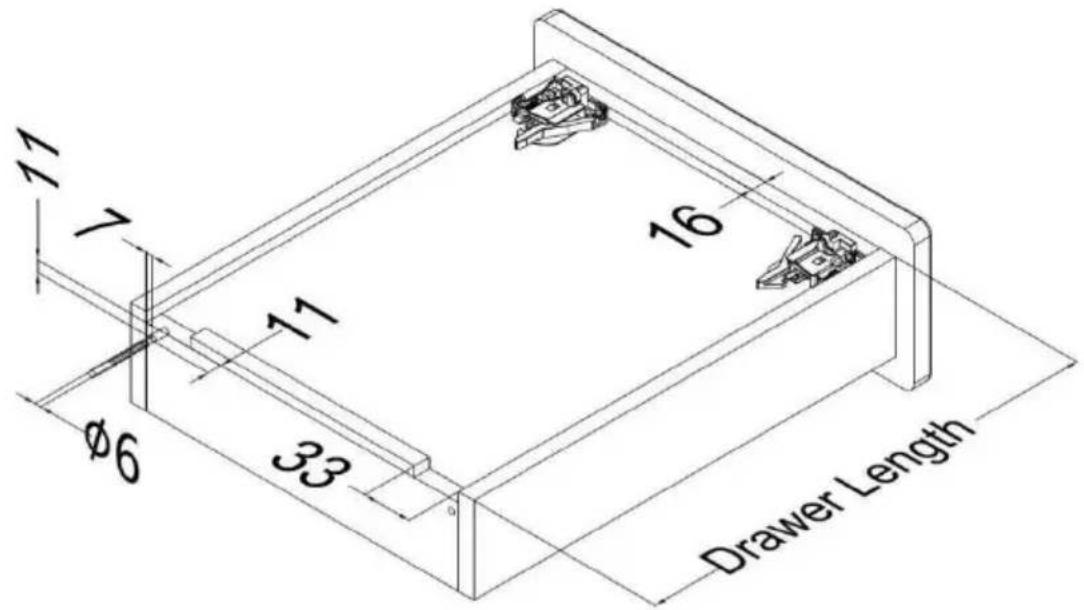

Hål Storlek På Bak Panel Av De Låda (mm)

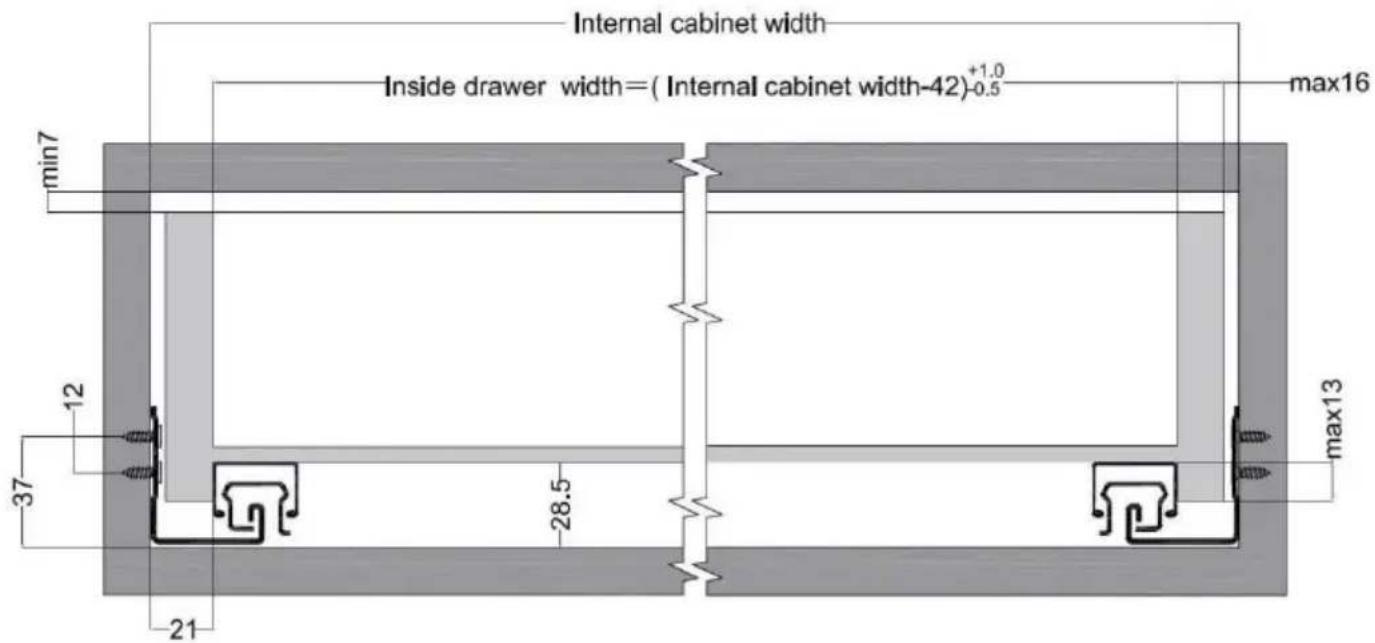

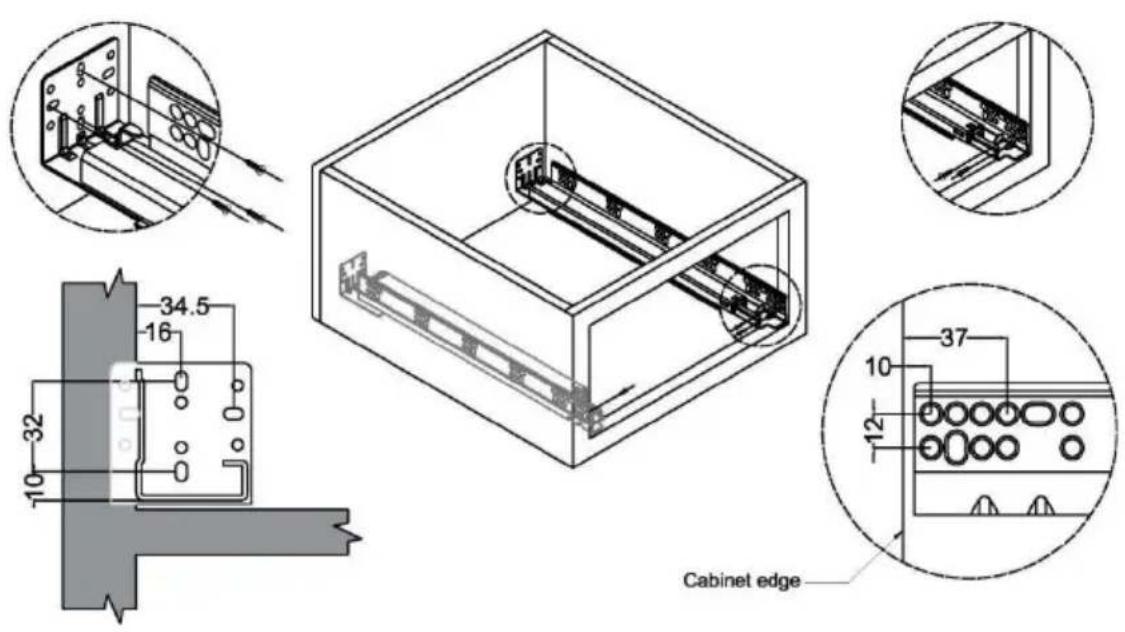

Låda Installation Mätt (mm)

LW = Intern Skåp Bredd

NL = Nominell Glida Längd

Installation Forfarande

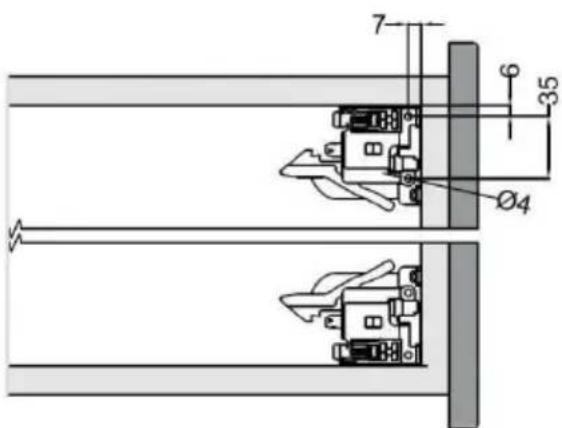

Steg 1: Låsning Till Skåp

OR

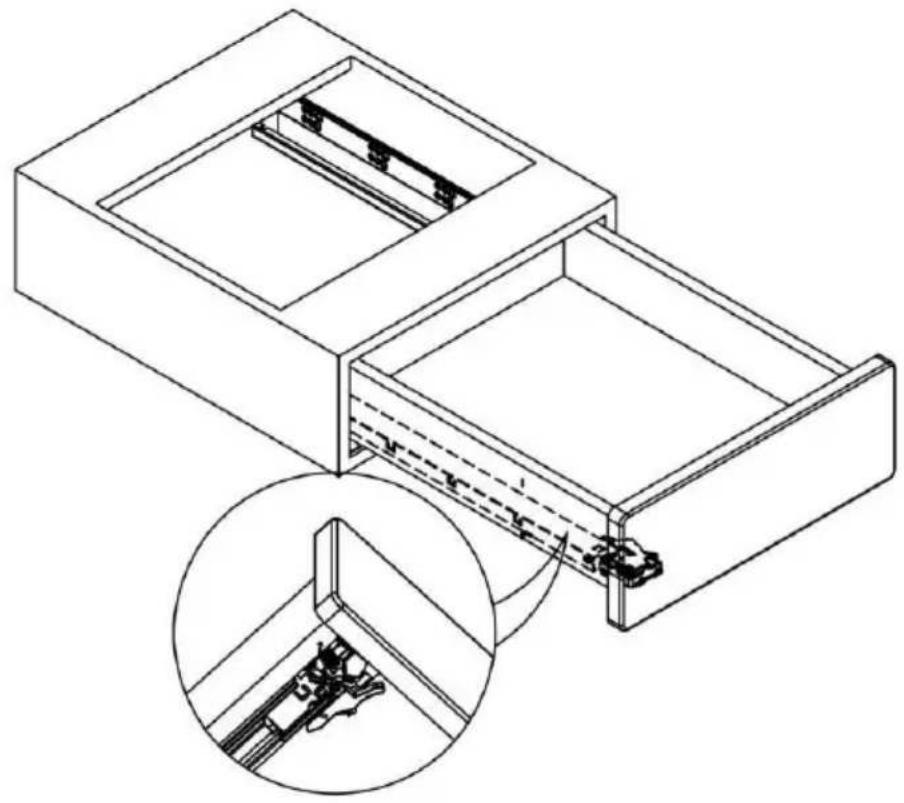

Steg 2: Skjut Till Skåp (mm)

Steg 3: Justera Skåp

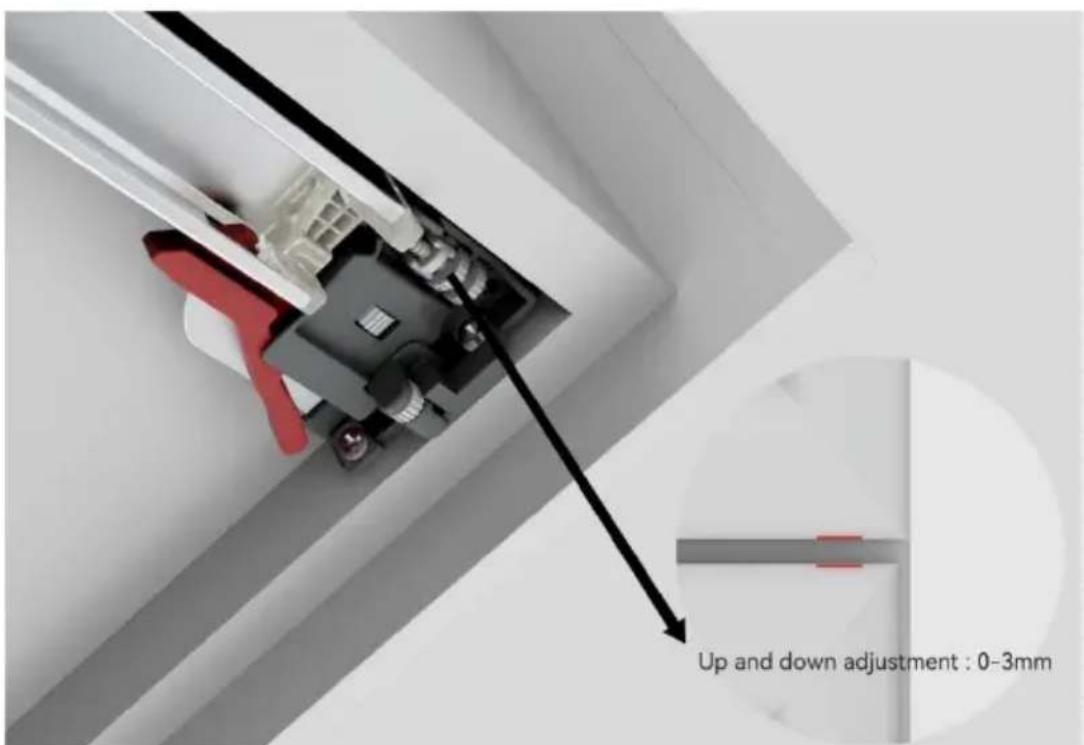

Upp och nedjustering

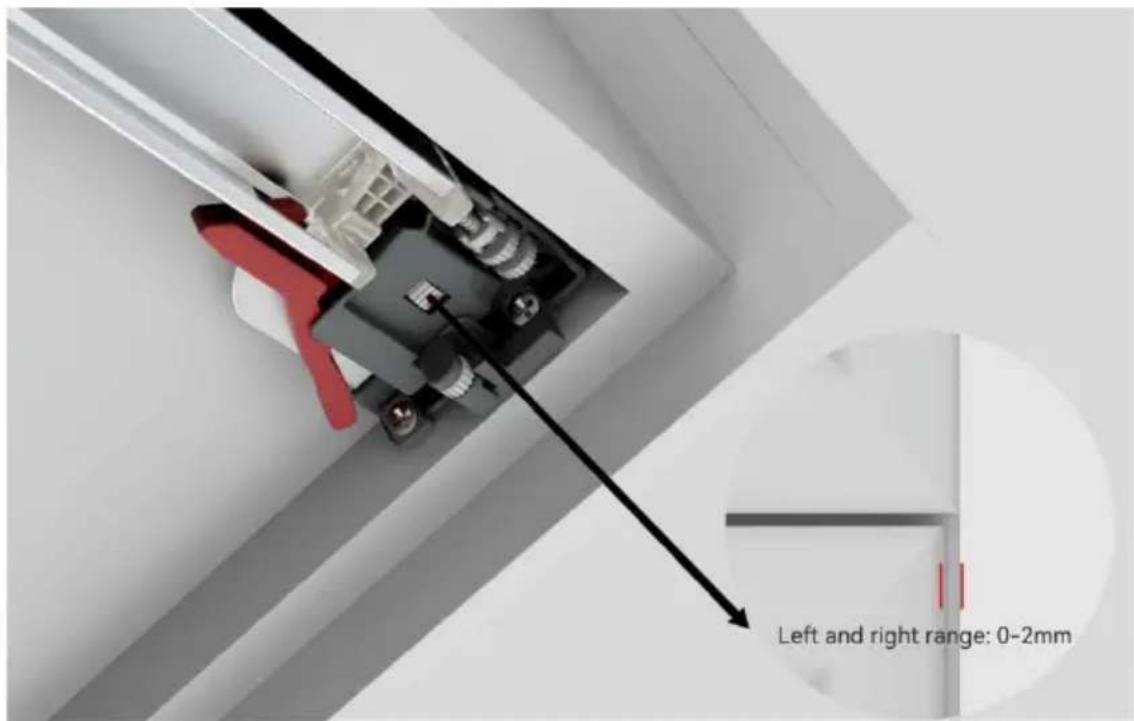

Vänster och rätt justering

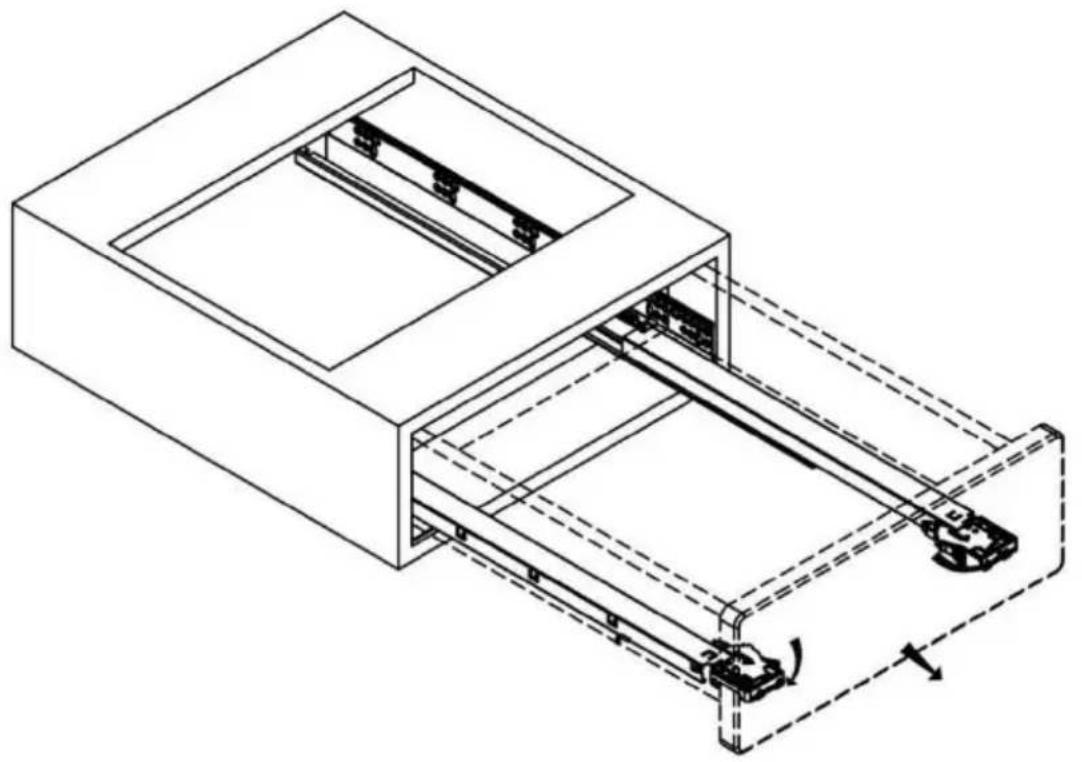

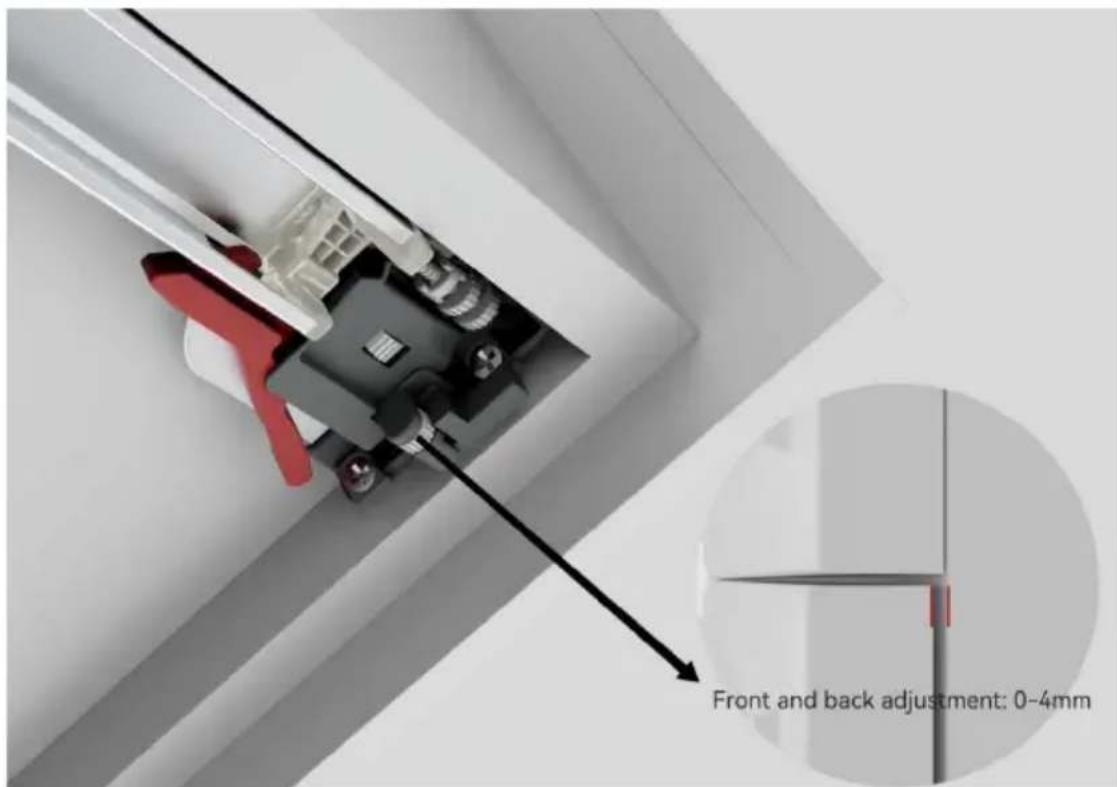

Justeringfram och bak

Steg 4: Demontering Skap
