Tipo di prodotto	Guide per cassetti telescopiche
Marchio	Vevor
Modello	30201B
Materiale	Acciaio
Carico dinamico max	80 lb (36,3 kg)
Carico statico max	100 lb (45,4 kg)
Lunghezze disponibili	333 mm, 408 mm, 483 mm
Modelli	30201B.381-6 (15"), 30201B.457-6 (18"), 30201B.533-6 (21"), 30201B.533-10 (21")
Numero di guide per kit	6 paia (modelli -6) o 10 paia (modello -10)
Fissaggi inclusi	Viti (da 72 a 120 secondo il modello)
Regolazioni	Verticale, orizzontale, avanti/indietro
Utilizzo consigliato	Interno di mobile, cassetto
Assemblaggio	Richiede 2 persone, cacciavite a croce
Istruzioni di sicurezza	Indossare occhiali e guanti, non assemblare sotto l'effetto di sostanze
Manutenzione	Pulire con un panno asciutto, lubrificare se necessario
Pezzi di ricambio	Contattare Vevor o il rivenditore

Domande frequenti - 30201B Vevor

Qual è il carico massimo supportato da queste guide?

Il carico dinamico massimo è di 80 lb (36,3 kg) per paio, e il carico statico massimo di 100 lb (45,4 kg).

Come scegliere la giusta lunghezza della guida per il mio cassetto?

Misura la lunghezza del cassetto (interno) e seleziona il modello corrispondente: 15 pollici (381 mm), 18 pollici (457 mm) o 21 pollici (533 mm). La guida deve essere leggermente più lunga del cassetto.

Posso installare queste guide da solo?

È consigliato essere in due persone per l'assemblaggio, poiché alcuni passaggi richiedono di tenere i pezzi in posizione.

Quali strumenti sono necessari per l'installazione?

Avrete bisogno di un cacciavite a croce. Se utilizzate un trapano avvitatore elettrico, assicuratevi di rallentare a fine corsa.

Come regolare la guida se il cassetto è storto?

Utilizzare le regolazioni integrate: regolazione verticale (alto/basso), regolazione orizzontale (sinistra/destra) e regolazione avanti/indietro (profondità). Regolare gradualmente.

Queste guide sono adatte a tutti i cassetti?

Sono progettate per cassetti standard. Verifica le dimensioni dell'armadio (KT) e la larghezza interna (LW) nelle istruzioni per la compatibilità.

Come smontare le guide se necessario?

Segui i passaggi di smontaggio nelle istruzioni. Generalmente, è necessario premere una leva di sblocco sul lato della guida per separarla.

Ci sono importanti istruzioni di sicurezza?

Indossare occhiali di sicurezza e guanti durante l'assemblaggio. Non tentare di assemblare se si è stanchi o sotto l'effetto di sostanze.

Cosa fare se mancano delle viti?

Contatta il servizio clienti Vevor o il rivenditore. I modelli -6 includono 72 viti, i modelli -10 ne includono 120.

Qual è la manutenzione consigliata per queste guide?

Pulire con un panno asciutto. Se diventano difficili da azionare, lubrificare leggermente con un lubrificante al silicone.

MANUALE UTENTE 30201B Vevor

NL = Nominale Glisser

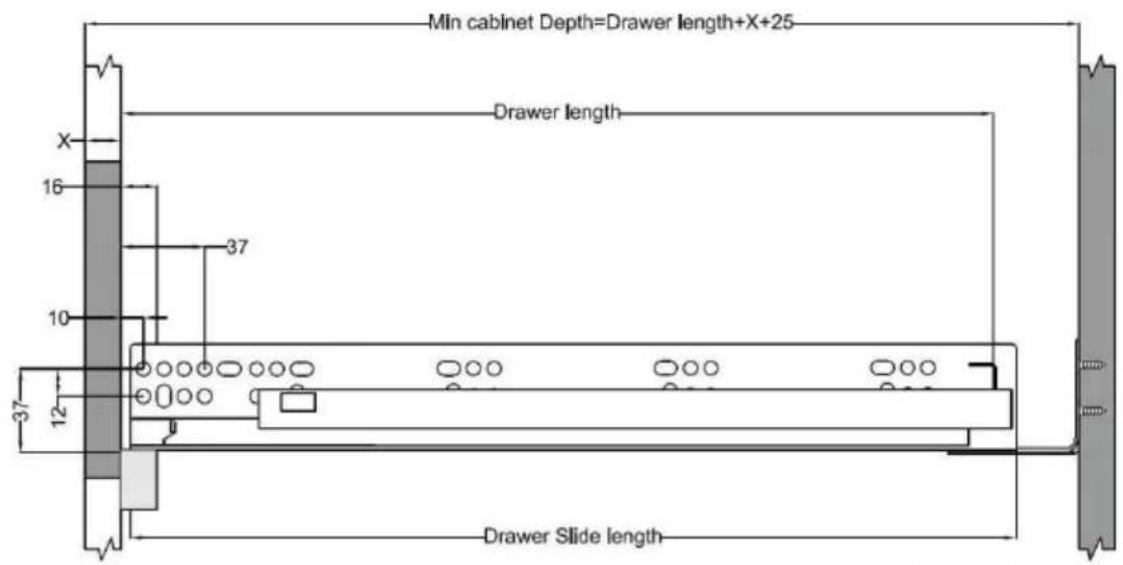

Innere Schublade (mm)

Modell	SL (mm)	NL(mm)	Mindest KT (mm)	Max KT (mm)
30201B.381-6	392	381	406	436
30201B.457-6	468	457	482	512
30201B.533-6	544	533	558	588
30201B.533-10	544	533	558	588

• SL = Schlittenlänge

Queste sono le istruzioni originali, si prega di leggere attendamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non informarvi più in caso di aggiornamenti technologici o software sul nostro prodotto.

1. Si prega di montare il prodotto seguito scrupolosamente le istruzioni Un montaggio non corretto potrebbe essere pericoloso.

2. Durante il montaggio, indossare occhiali protettivi e guanti da lavoro.

3. Non tentare di montare il prodotto quando ci si sente stanchi o sotto l'effetto di alcol, droghe o medicinali.

4. La capacité di carico e gli altri parametri del prodotto si applicano solo al prodotto correttamente e completenesse assemblato.
5. Separare e contare tutte le parti e l'hardware.
6. Prepare il seguente strumento: cacciavite a croce.
7. Se si utilizzato utensili elettrici, fare attenzione a rallentare e fermarsi quando necessario.
8. Per il montaggio sono necessarie due persona.
9. Seguire solo gli usi previsti. Conservare le istruzioni.

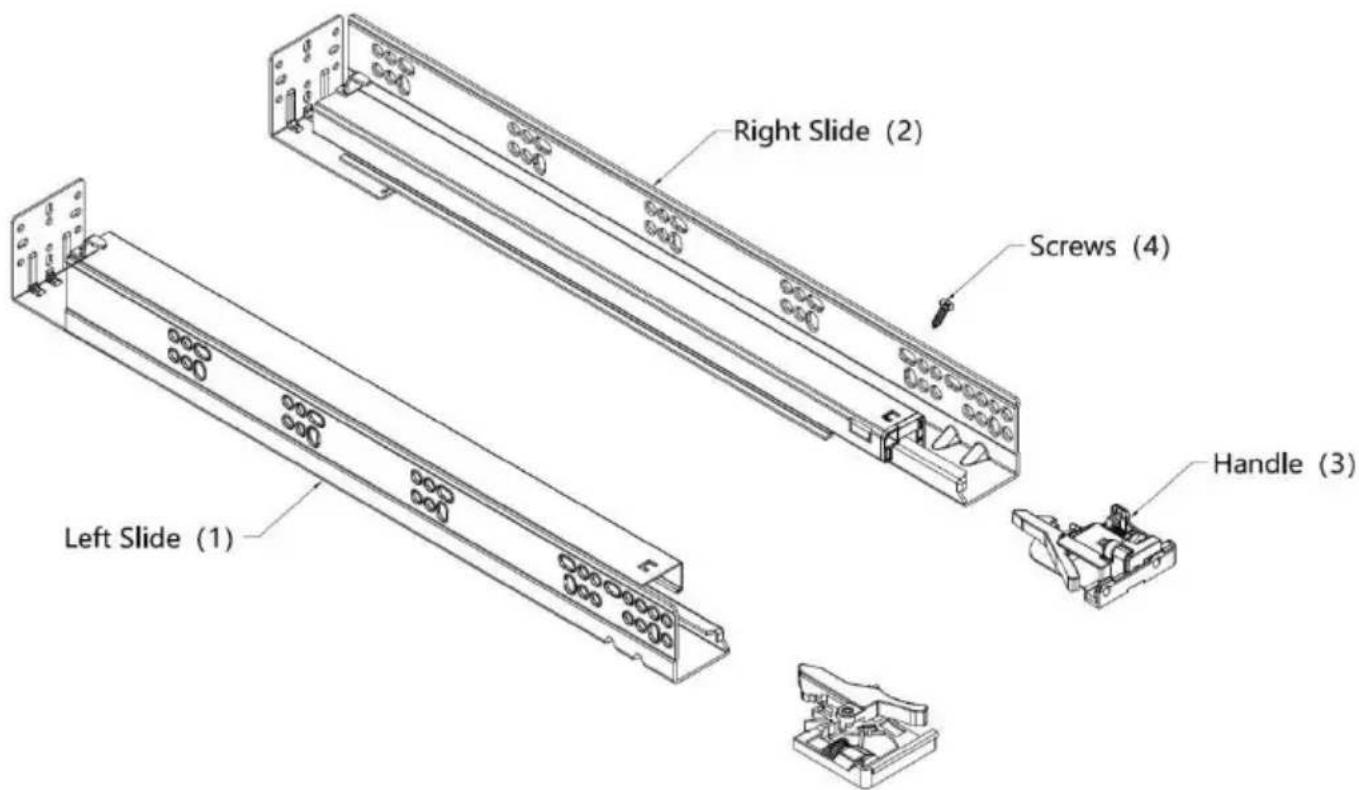

Introduzione al prodotto

Parte Lista
Codice	Immagine	Nome	30201B.3 81-6	30201B.4 57-6	30201B.5 33-6	30201B.5 33-10
1		Sinistrà Diapositiva	6 pezzi	6 pezzi	6 pezzi	10 pezzi
2		Giusto Diapos itiva	6 pezzi	6 pezzi	6 pezzi	10 pezzi
3		Manigli a	6 set	6 set	6 set	10 set
4		Viti	72 pezzi	72 pezzi	72 pezzi	120 pezzi

Modello	30201B.381-6	30201B.457-6	30201B.533-6	30201B.533-10
Applicabile Lunghezza del cassetto (pollici)	15	18	21	21
Lunghezza scorrevole (mm)	333	408	483	483
Dinamica massima Carico (libbre/kg)	80 / 36,3
Max. Statico Carico (libbre/kg)	100 / 45,4

Standard Cassetto (mm)

Interno Cassetto (mm)

Modello	SL(mm)	NL(mm)	Minimo KT(mm)	Massimo KT(mm)
30201B.381-6	392	381	406	436
30201B.457-6	468	457	482	512
30201B.533-6	544	533	558	588
30201B.533-10	544	533	558	588

• SL = Lunghezza slitta Lunghezza

NL = Nominale Diapositiva

KT = Profondità Di Cabinet PL = Estraibile IL Lunghezza

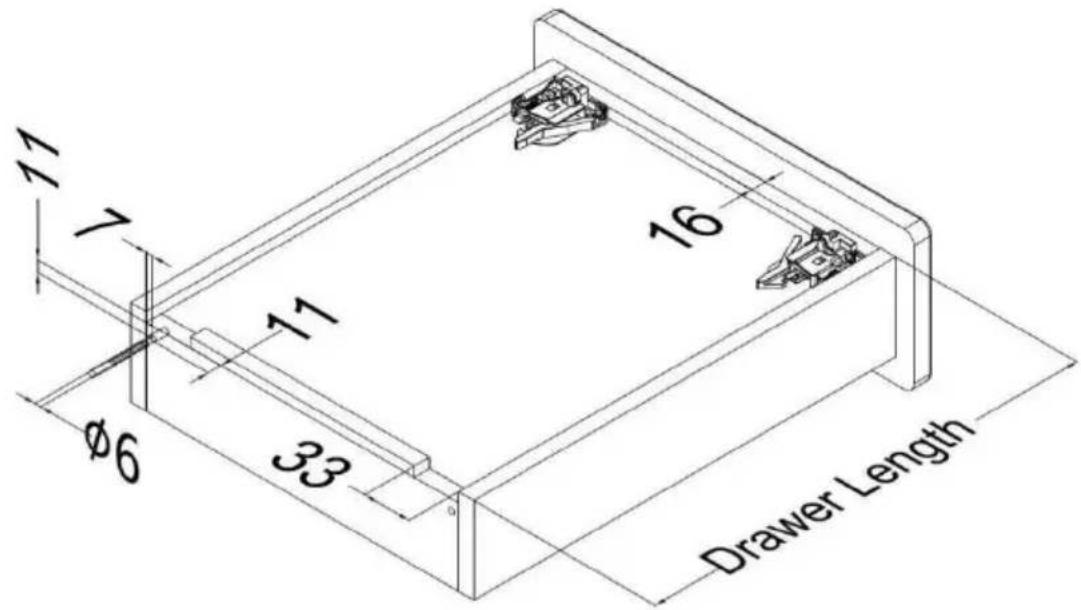

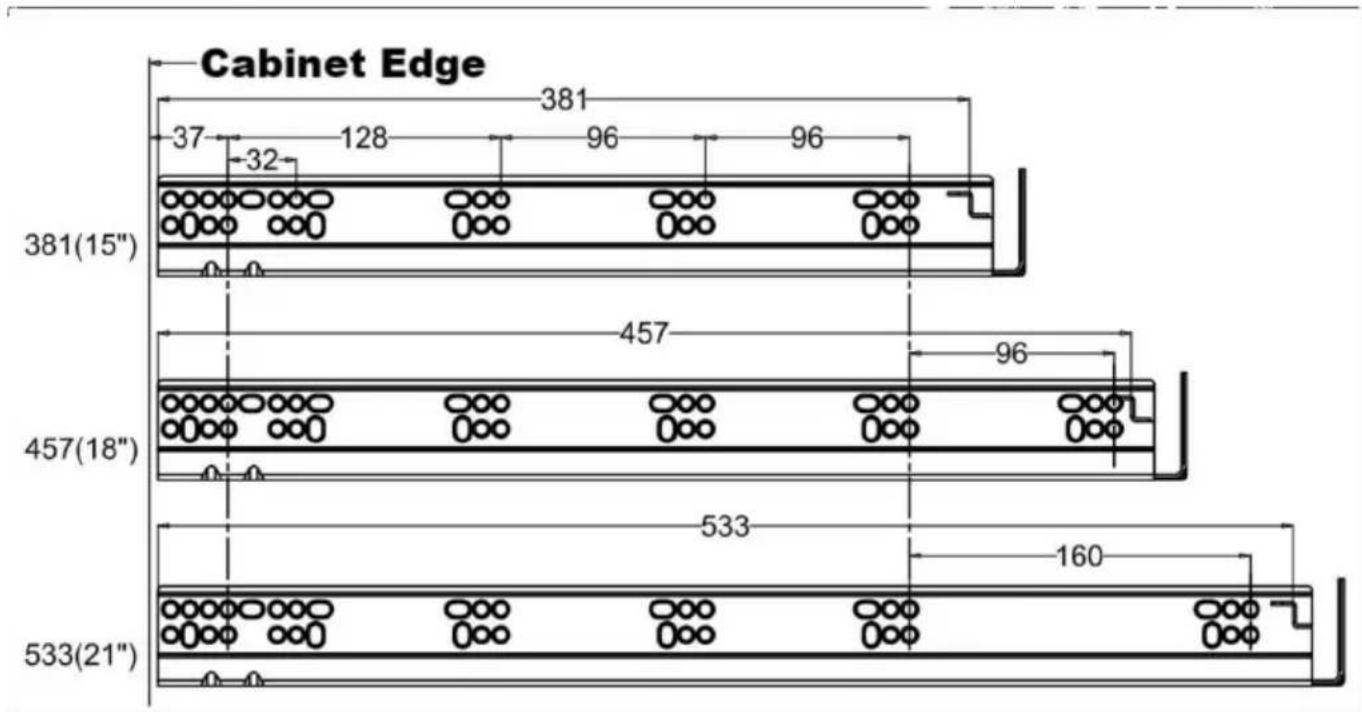

Buco Misurare SU Posteriore Pannello Di IL Cassetto (mm)

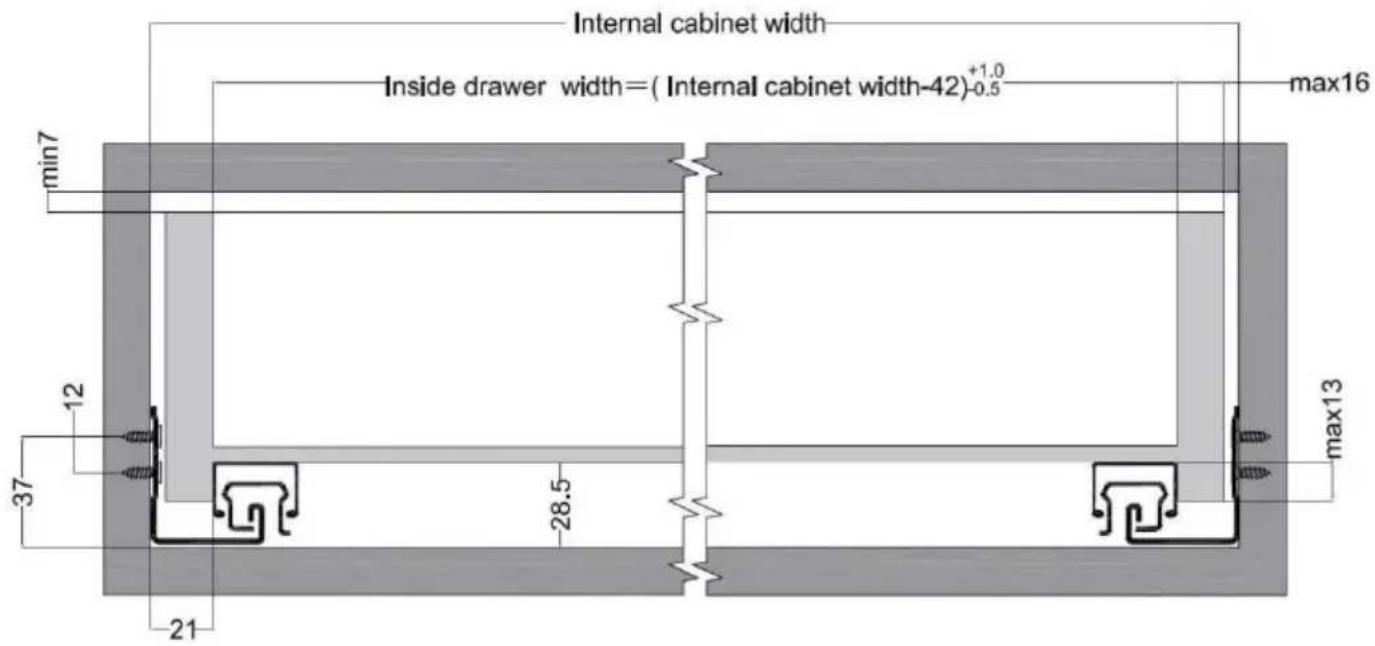

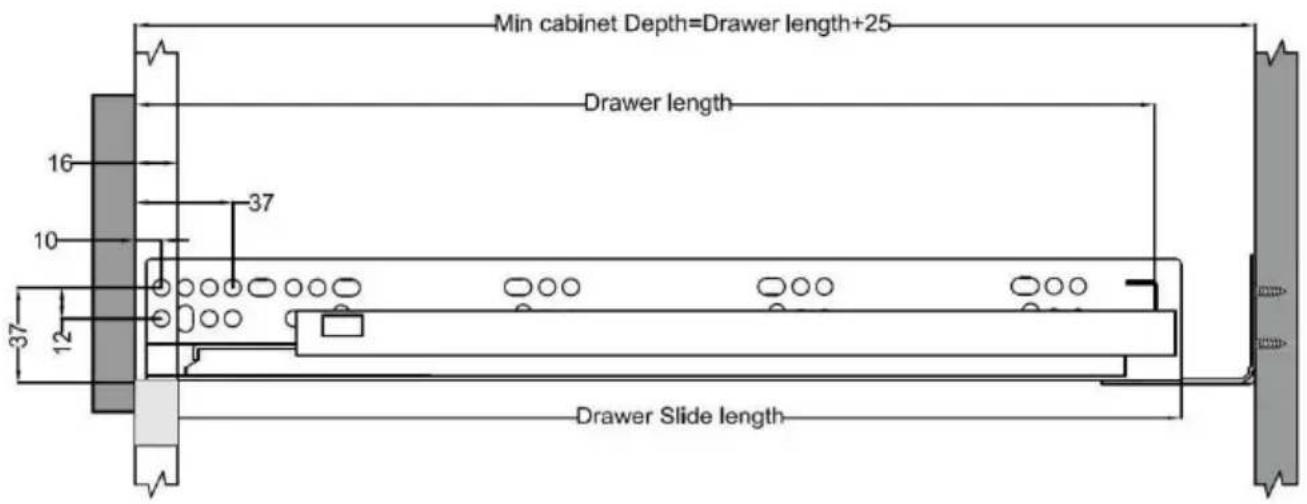

Cassetto Installazione Dimensioni (mm)

• LW = Interno Mobiletto Larghezza NL = Nominale Diapositiva Lunghezza

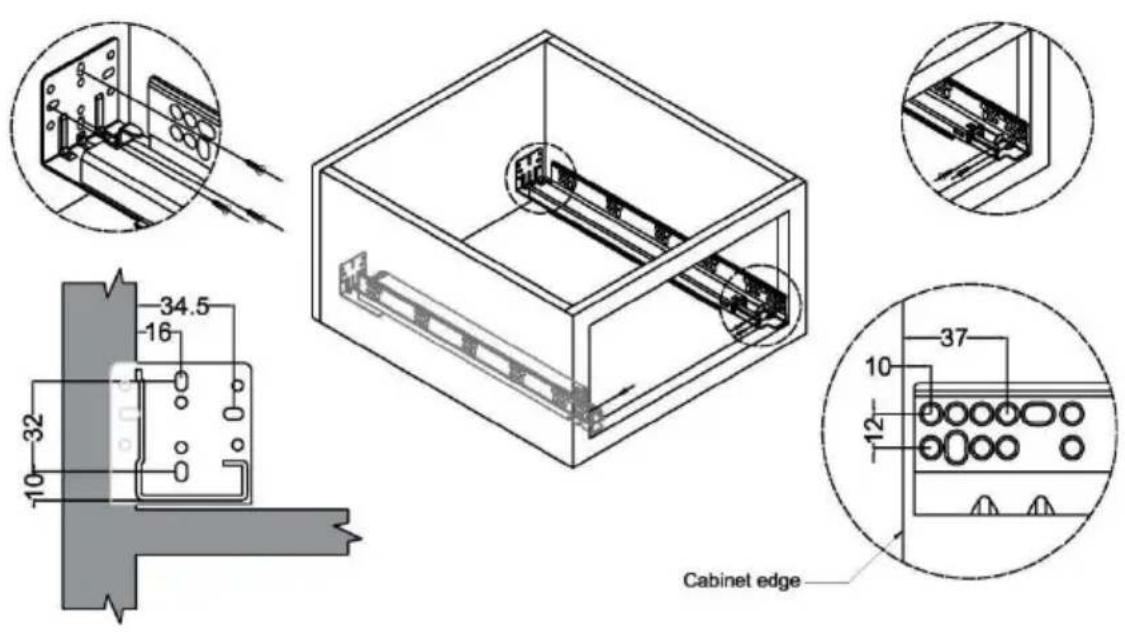

Installazione Procedure

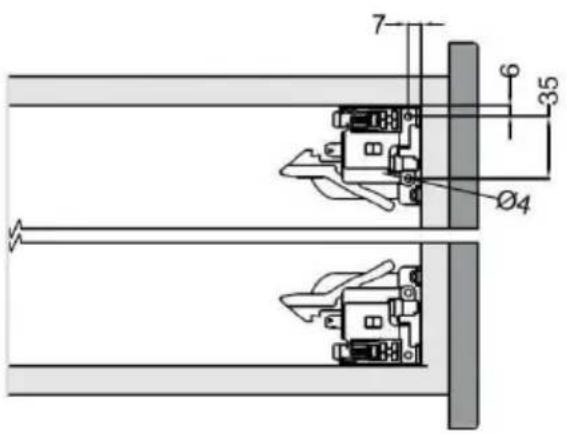

Fase 1: Blocco A Mobiletto

Passaggio 2: diaposita A Mobiletto (mm)

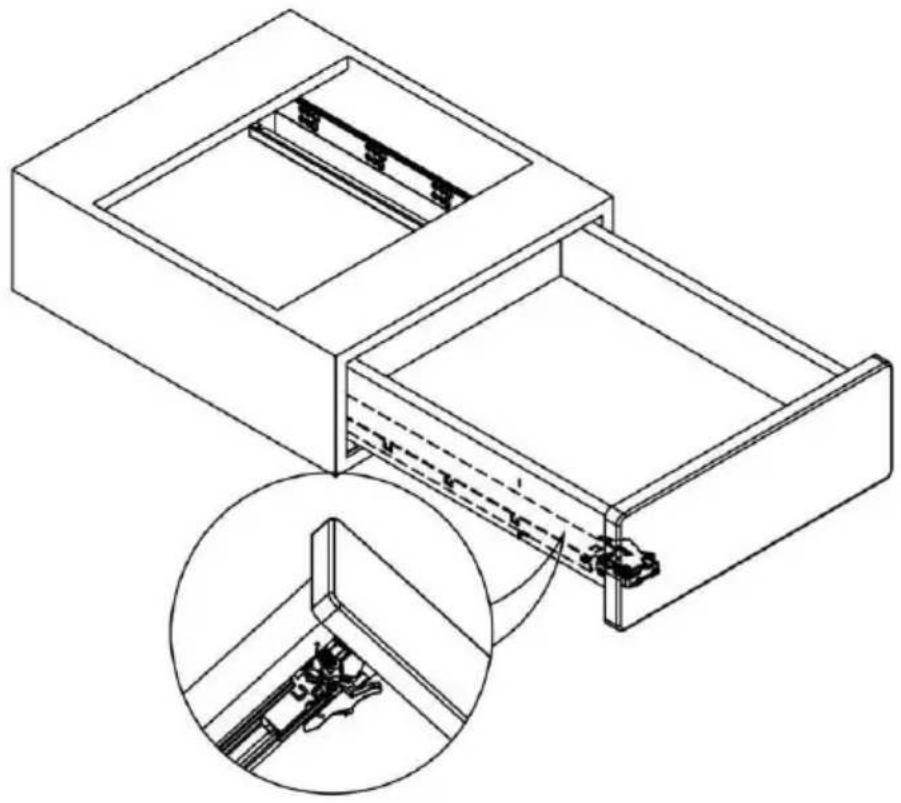

Passaggio 3: Regola Mobiletto

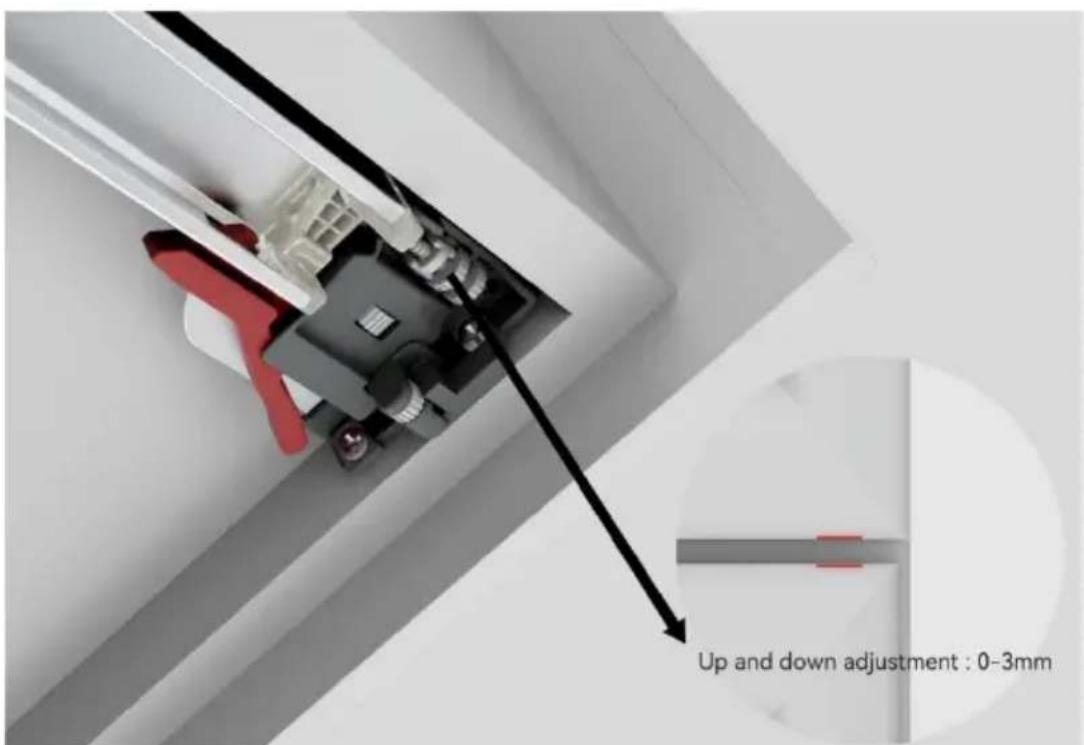

Su e regolazione verso il basso

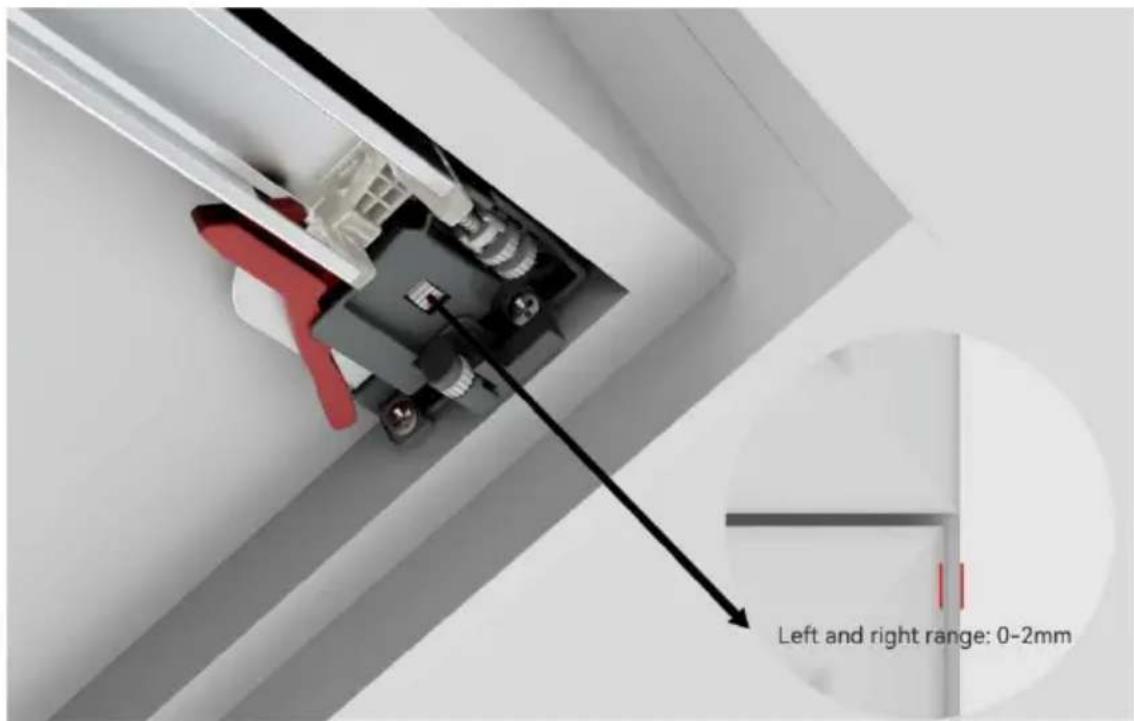

Sinistra E Giustoaggiustamento

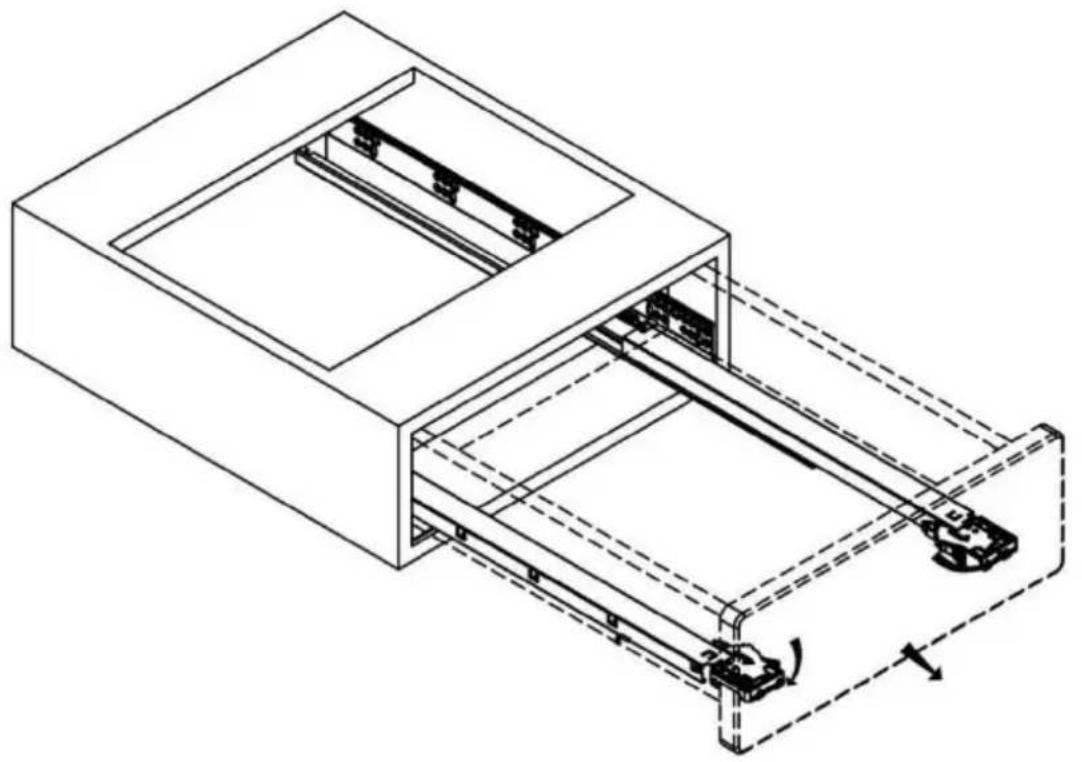

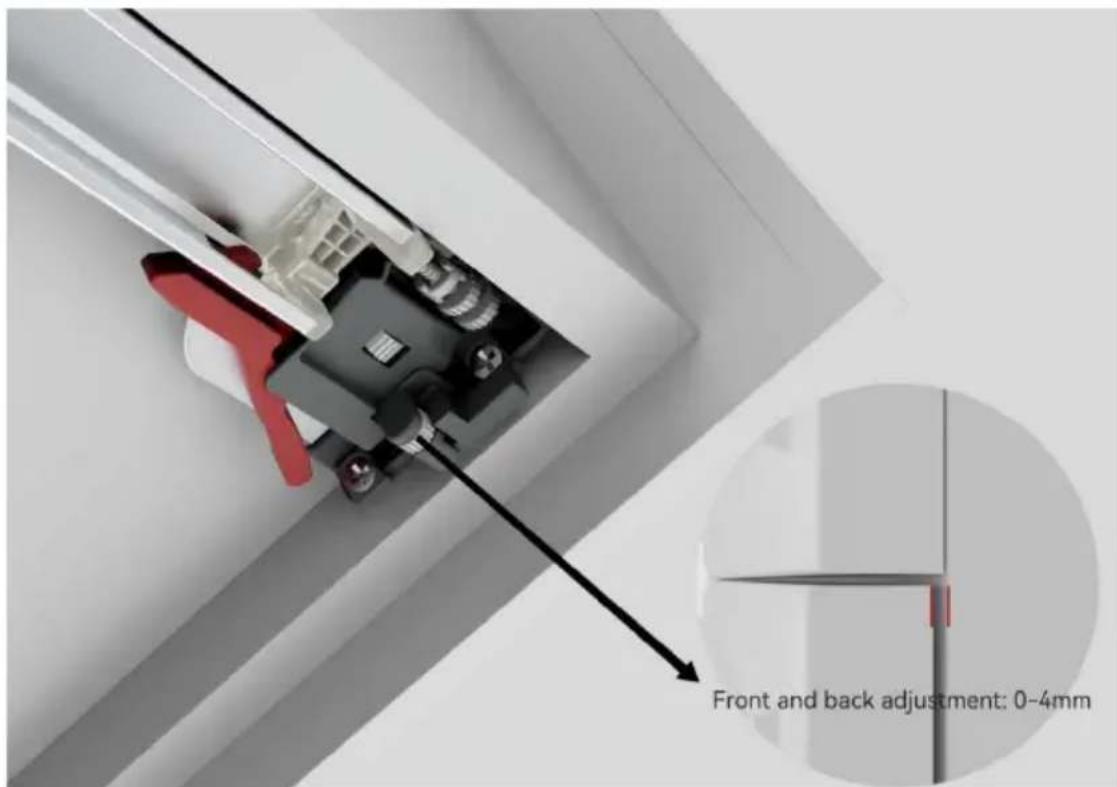

Regolazione anteriore e posteriori

Fase 4: Smontaggio Mobiletto
