4605S2 - Accessorio per mobili Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Guida a sfere per cassetto
Marca	Vevor
Modello	4605S2
Lunghezza	460 mm
Larghezza	13 mm
Altezza	45 mm
Materiale	Acciaio
Capacità di carico	45 kg per paio
Tipo di cuscinetto	Sfere in acciaio
Estensione	Estensione totale (guida telescopica)
Installazione	Montaggio in tre parti: guida interna, centrale ed esterna
Smontaggio del cassetto	Sistema di sblocco tramite leva o forchetta
Numero di guide per pacco	1 paio (2 guide)
Fissaggio	Viti fornite (cacciavite a croce richiesto)
Manutenzione	Pulire con un panno asciutto; lubrificare se necessario con un lubrificante secco
Pulizia	Strofinare con un panno morbido e asciutto; non utilizzare prodotti abrasivi
Sicurezza	Indossare guanti e occhiali protettivi durante il montaggio; non superare il carico massimo
Pezzi di ricambio	Non disponibili separatamente; contattare il produttore per qualsiasi sostituzione
Riparabilità	Prodotto non riparabile dall'utente; sostituire in caso di malfunzionamento
Informazioni generali	Garanzia: 1 anno; importato da Vevor

Domande frequenti - 4605S2 Vevor

Come installare la guida a sfere Vevor 4605S2?

Fissare prima la guida esterna all'interno del mobile utilizzando le viti fornite. Quindi, avvitare la guida interna sul cassetto. Infine, inserire il cassetto facendo scorrere la guida interna nella guida centrale. Assicurarsi che le guide siano ben allineate e che le sfere siano in posizione.

Come smontare il cassetto?

Tirare completamente il cassetto in avanti. Utilizzare una leva o una forchetta per premere il clip di sblocco situato sulla guida centrale, quindi estrarre il cassetto dalle sue guide.

Qual è la capacità di carico di questa guida?

La capacità di carico massima è di 45 kg per paio di guide, a condizione che l'installazione sia corretta e che il peso sia distribuito uniformemente.

Questa guida è adatta a tutti i tipi di mobili?

È adatta a mobili in legno standard. Verificare che lo spessore del pannello laterale sia di almeno 13 mm e che la profondità del mobile sia di almeno 460 mm. La distanza tra il cassetto e il mobile deve essere di 2-3 mm per lato.

Quali strumenti sono necessari per l'installazione?

Un cacciavite a croce è sufficiente. Si consiglia di indossare guanti e occhiali di sicurezza per evitare lesioni.

La guida è fornita con viti?

Sì, il kit include le viti necessarie per fissare le guide al mobile e al cassetto. Le viti sono di dimensioni standard compatibili con i fori preforati.

Come mantenere le guide?

Pulire regolarmente le guide con un panno asciutto per rimuovere la polvere. Se il movimento diventa meno fluido, applicare un lubrificante secco (es: WD-40 speciale silicone) sulle sfere e sulle guide. Evitare lubrificanti grassi che attirano lo sporco.

Il cassetto si blocca o non scorre correttamente, cosa fare?

Verificare che le guide siano ben allineate e che le viti siano serrate. Assicurarsi che il cassetto non sia troppo pesante e che le sfere non siano ostruite. Se il problema persiste, smontare il cassetto e ispezionare le guide per eventuali danni.

Posso utilizzare queste guide per un cassetto della cucina?

Sì, sono perfettamente adatte per cassetti da cucina, a condizione che il peso totale (cassetto + contenuto) non superi 45 kg. Le sfere in acciaio offrono una buona resistenza all'usura.

Cosa fare se un pezzo è mancante o danneggiato?

Contattare il servizio clienti Vevor tramite il venditore o il sito web. Tenere a disposizione il numero d'ordine e il modello 4605S2. Vi invieranno i pezzi di ricambio in garanzia.

MANUALE UTENTE 4605S2 Vevor

Queste sono le istruzioni originali. Si prega di leggere attentamente le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non informarci in caso di aggiornamenti tecnologici o software sul nostro prodotto.

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

AVVERTIMENTO:

1. Si prega di montare il prodotto seguendo scrupolosamente le istruzioni. Un montaggio non corretto potrebbe essere pericoloso.
2. Durante il montaggio, indossare occhiali protettivi e guanti da lavoro.
3. Non tentare di montare il prodotto quando ci si sente stanchi o sotto l'effetto di alcol, droghe o medicinali.
4. La capacità di carico e gli altri parametri del prodotto si applicano al prodotto correttamente e completamente assemblato.
5. Separare e contare tutte le parti e l'hardware.
6. Preparare il seguente strumento: cacciavite a croce.
7. Se si utilizzano utensili elettrici, fare attenzione a rallentare e fermarsi quando necessario.
8. Per il montaggio sono necessarie due persone.
9. Seguire gli usi previsti solo. Salvare le istruzioni.

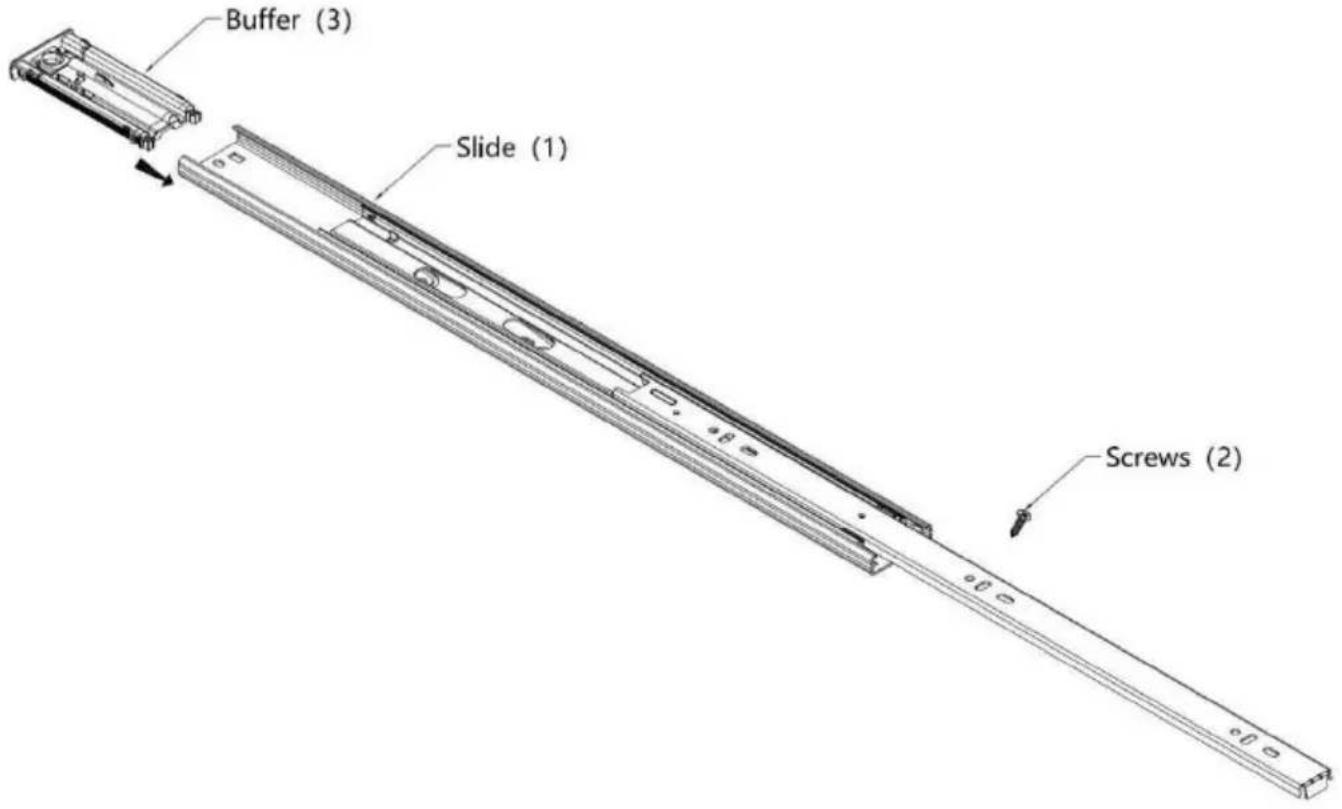

Introduzione al prodotto

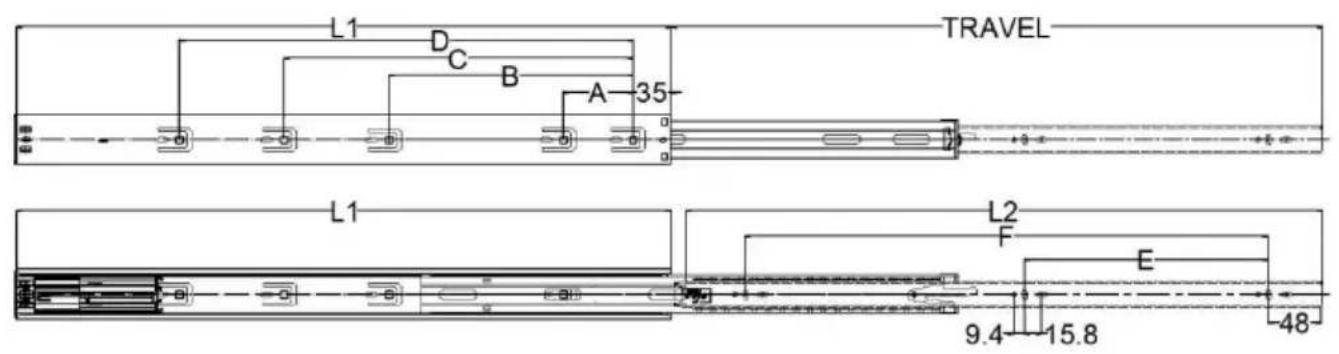

Installazione Dimensioni (mm)

Modello	Misurare (mm)		Viaggi o (mm)	Buco Modello (mm)
	L1	L2		UN	B	C	D	E	F
4605S2.350	350	332	325	64	192	/	/	128	241
4605S2.400	400	382	400	64	224	/	/	160	288
4605S2.450	450	432	450	64	224	288	/	160	320
4605S2.500	500	482	500	64	224	320	/	192	384
4605S2.550	550	532	550	64	224	384	/	192	416
4605S2.600	600	582	600	64	224	352	416	224	480

Installazione Procedura

◆ Nota: prestare attenzione ai seguenti due punti durante l'installazione:

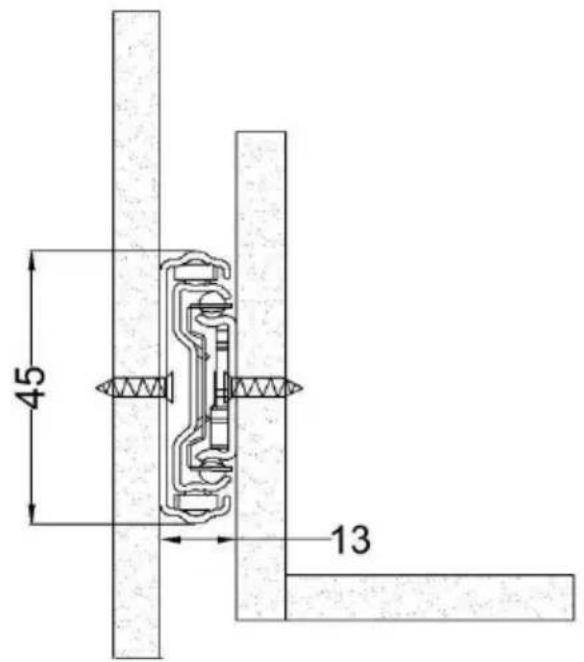

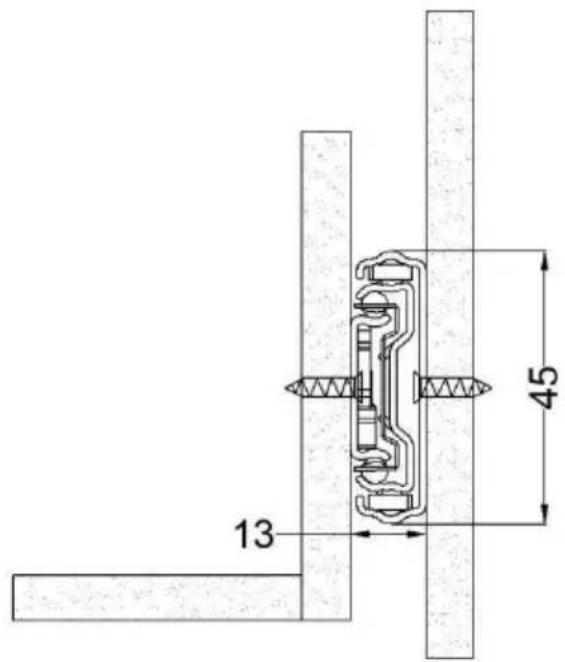

1. Prestare attenzione allo spazio di installazione su entrambi i lati. (Unità: mm)

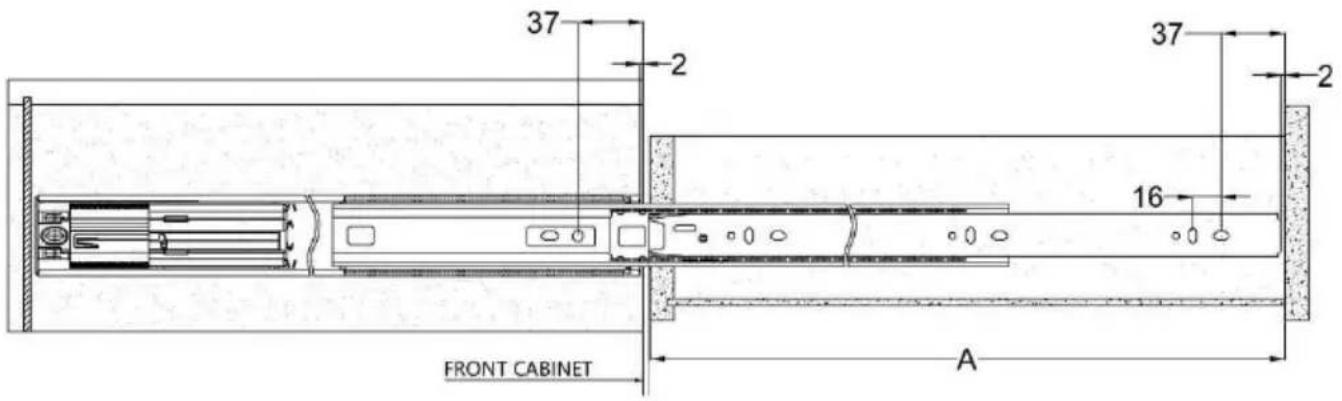

2,2 mm lontano dalla parte anteriore del mobiletto. (Unità: mm)

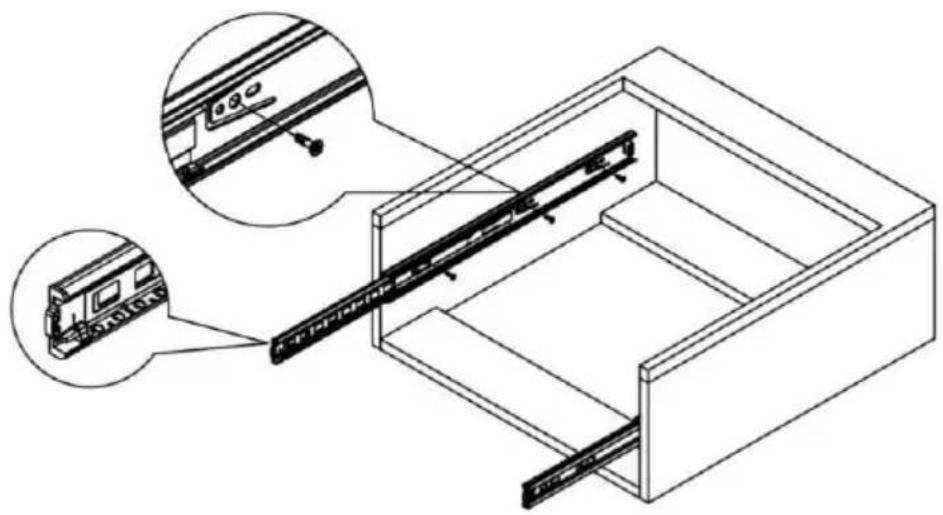

FASE 1: Installazione del mobiletto per cuscinetto a sfera

1. Installare la barra a sfera in acciaio all'interno del mobiletto seguendo il grande disegno della vite.
2. Il telaio a perline deve essere spinto piatto contro la colla per facilitare l'installazione del cassetto.

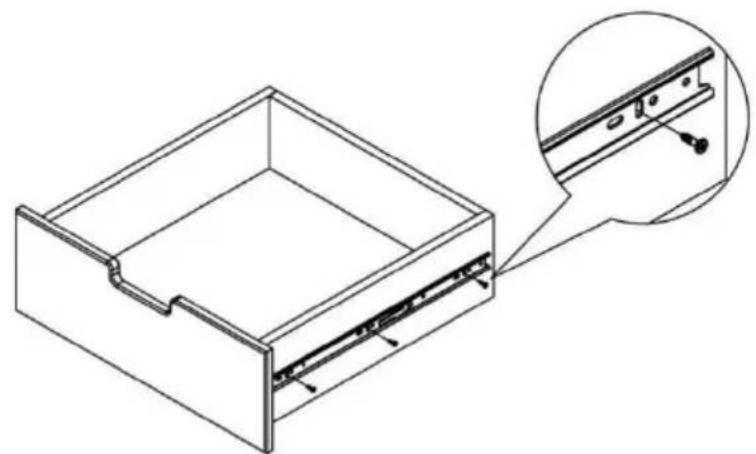

FASE 2: Installazione della guida del cassetto

Avvitare la barra a sfera all'esterno del cassetto come mostrato nel diagramma di disposizione.

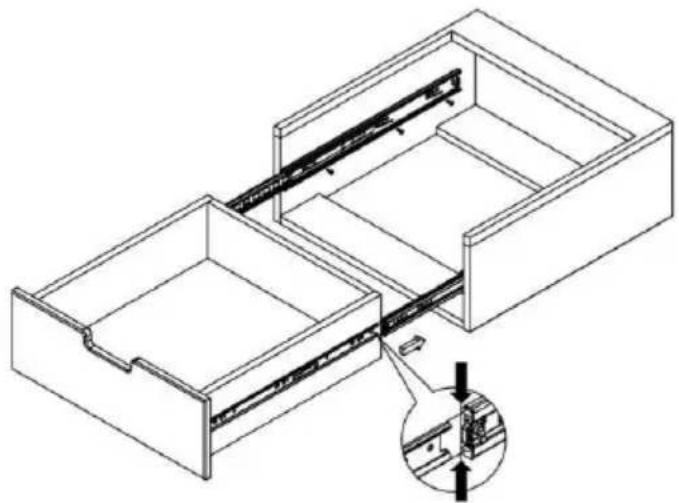

FASE 3: Installazione del cassetto

Su entrambi i lati della guida interna fino alla guida centrale superiore, incollare la colla attraverso la fessura per installare il cassetto.

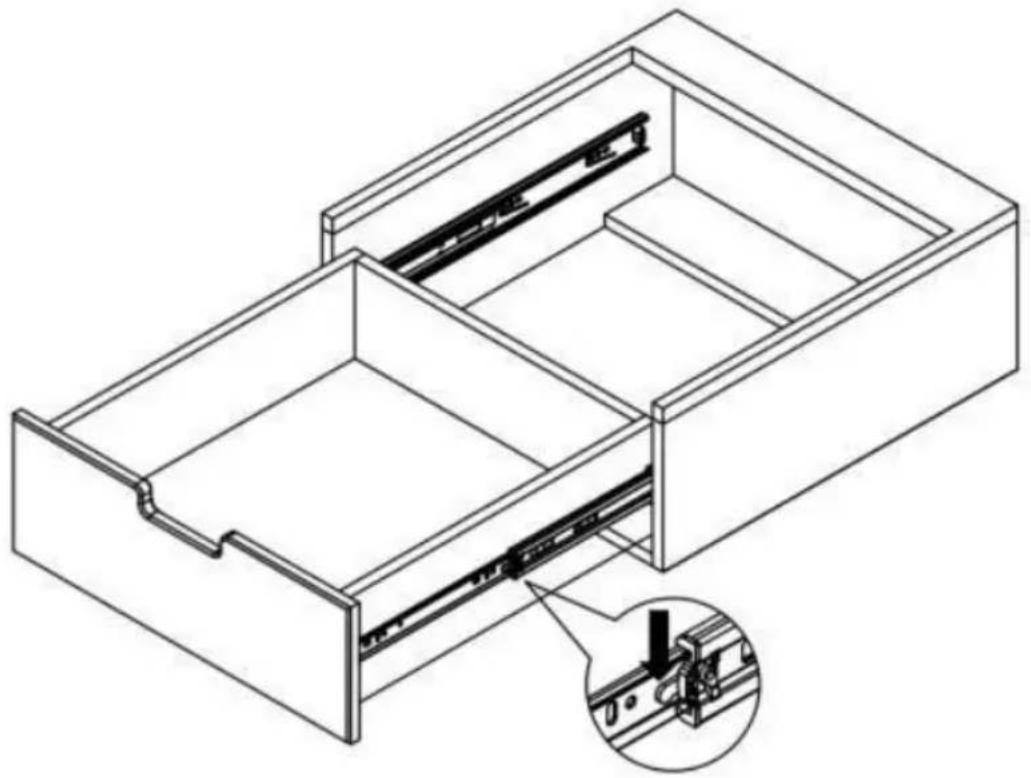

FASE 4: Smontaggio del cassetto

Per rimuovere il cassetto, tirare il cassetto verso l'esterno utilizzando la forchetta come mostrato nell'immagine ingrandita A, tirandolo completamente fuori.

Produttore: Shanghai Muxin Muye Youxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Importato in Australia: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD, Nuovo Galles del Sud 2122 Australia

Importato negli Stati Uniti: Sanven Tecnologia Ltd. Suite 250, 9166 Anaheim Posto, Rancho Cucamonga, CA 91730

UK

REP

YH CONSULENZA LIMITATO. Direttore operativo YH Consulenza

Ufficio limitato 147, Centurion House, London Street, Staines-upon-Thames, Surrey, TW18 4AX

EC

REP

E-CrossStu GmbH Mainzer Landstr.69, 60329 Francoforte Sul Meno.

VEVOR
