7601Z - Accessorio per mobili Vevor - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo 7601Z Vevor in formato PDF.
Scelga la sua lingua e fornisca la sua email: le invieremo una versione tradotta specificamente.
| Tipo di prodotto | Guida scorrevole telescopica per cassetto |
| Marca | Vevor |
| Modello | 7601Z (varianti da 18 a 60 pollici) |
| Lunghezza di scorrimento | Da 457 mm a 1524 mm a seconda del modello |
| Capacità di carico massima | Da 80 kg (modello 60") a 225 kg (modello 18") |
| Alimentazione | Nessuna (meccanico) |
| Funzione principale | Consente l'apertura e la chiusura scorrevole di un cassetto con blocco in posizione chiusa |
| Manutenzione e pulizia | Pulire con un panno pulito e morbido. Non utilizzare prodotti chimici aggressivi o detergenti forti |
| Temperatura di funzionamento | -10°C a 50°C |
| Uso previsto | Uso interno, al riparo dall'umidità e da prodotti chimici |
| Sicurezza | Indossare occhiali di sicurezza e guanti durante il montaggio. Rispettare il carico massimo. Non montare sotto l'effetto di alcol o droghe. Necessarie due persone per il montaggio |
| Pezzi inclusi | 2 guide, 16 o 24 viti (a seconda del modello), 14 o 16 dadi, 2 maniglie di blocco preinstallate, 2 molle preinstallate |
| Riparabilità | Pezzi di ricambio disponibili: viti, dadi, maniglie di blocco, molle. Il prodotto può essere smontato per la sostituzione |
| Strumenti necessari per il montaggio | Cacciavite a croce (avvitatore elettrico possibile regolando la velocità) |
| Informazioni generali | Manuale scaricabile gratuitamente in formato PDF. Assistenza via email per traduzione in diverse lingue |
Domande frequenti - 7601Z Vevor
Come installare la guida scorrevole per cassetto 7601Z?
Seguire la procedura di installazione fornita nel manuale. Fissare prima la guida esterna al mobile, quindi inserire il cassetto. Assicurarsi di rispettare gli spazi di 19,5 mm e 76 mm indicati.
Qual è il carico massimo supportato?
Il carico massimo dipende dal modello. Ad esempio, il modello 7601Z-18" supporta 225 kg, mentre il 7601Z-60" supporta 80 kg. Consultare la tabella delle specifiche per ogni lunghezza.
Quali strumenti sono necessari per il montaggio?
Si consiglia un cacciavite a croce. Se si utilizza un avvitatore elettrico, impostarlo a bassa velocità per evitare di danneggiare i pezzi.
È necessario essere in due per installare la guida?
Sì, il manuale consiglia due persone per facilitare il montaggio e garantire un'installazione corretta e sicura.
Come pulire la guida?
Utilizzare un panno pulito e morbido. Evitare prodotti chimici aggressivi, detergenti forti o solventi che potrebbero danneggiare il rivestimento.
Si può usare la guida all'esterno?
No, è progettata per uso interno. Evitare l'esposizione all'aria aperta, all'umidità, ad ambienti umidi o chimici.
Cosa fare se manca un pezzo nella confezione?
Contattare il servizio clienti Vevor. Il manuale contiene un elenco dei pezzi con le quantità in base al modello. Verificare prima di aver ricevuto tutti i pezzi.
Come misurare la lunghezza del cassetto adatta a questo modello?
I modelli sono disponibili in pollici (da 18" a 60"). Misurare la profondità interna del cassetto e scegliere il modello corrispondente. Ad esempio, 7601Z-18" è adatto per un cassetto di 18,5 pollici.
Le maniglie di blocco sono regolabili?
Le maniglie sono preinstallate e bloccano la guida in posizione chiusa. Non sono regolabili in altezza ma garantiscono una presa sicura.
Dove scaricare il manuale d'uso?
Il manuale è disponibile gratuitamente in formato PDF su notice-facile.com. Puoi anche richiedere una traduzione nella tua lingua via email.
Domande degli utenti su 7601Z Vevor
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Ancora nessuna domanda. Sii il primo a farne una.
Scarica le istruzioni per il tuo Accessorio per mobili in formato PDF gratuitamente! Trova il tuo manuale 7601Z - Vevor e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 7601Z del marchio Vevor.
MANUALE UTENTE 7601Z Vevor
Queste sono le istruzioni originali, si prega di leggere attentamente tu le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non informarvi più in caso di aggiornamenti tecnologici o software sul nostro prodotto.
AVVERTIMENTO:
- Si prega di montare il prodotto seguendo scrupolosamente le istruz Un montaggio non corretto potrebbe essere pericoloso.
- Durante il montaggio, indossare occhiali protettivi e guanti da lavoro
- Non tentare di montare il prodotto quando ci si sente stanchi o s l'effetto di alcol, droghe o medicinali.
- La capacità di carico e gli altri parametri del prodotto si applicano al prodotto correttamente e completamente assemblato.
- Separare e contare tutte le parti e l'hardware.
- Preparare il seguente strumento: cacciavite a croce.
- Se si utilizzano utensili elettrici, fare attenzione a rallentare e ferma quando necessario.
- Per il montaggio sono necessarie due persone.
- Seguire solo gli usi previsti. Conservare le istruzioni.
Attenzione:
- Prestare attenzione all'impermeabilità e all'umidità, non posizionare all'aria aperta, in ambienti umidi o esposti a sostanze chimiche.
- Prestare attenzione alle sostanze chimiche aggressive: non utilizzare prodotti chimici, detergenti o detergenti aggressivi per pulire i prodotti. macchie visibili sul prodotto possono essere rimosse con un panno pu
- Prestare attenzione alle alte temperature, non posizionare il prodotto un ambiente con temperature troppo elevate (requisiti ambientali consigliati per il prodotto: temperatura di esercizio: -10°C-50°C).

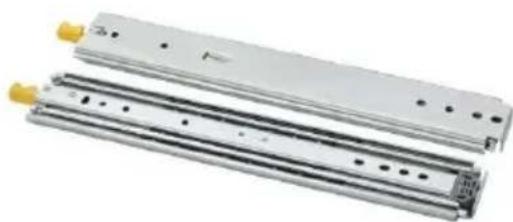

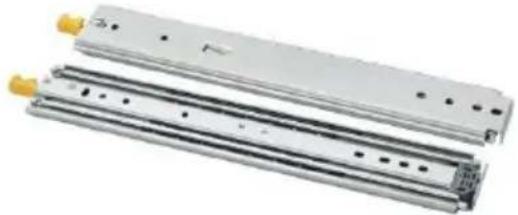

Introduzione al prodotto
7601Z-16"\~7601Z-30"

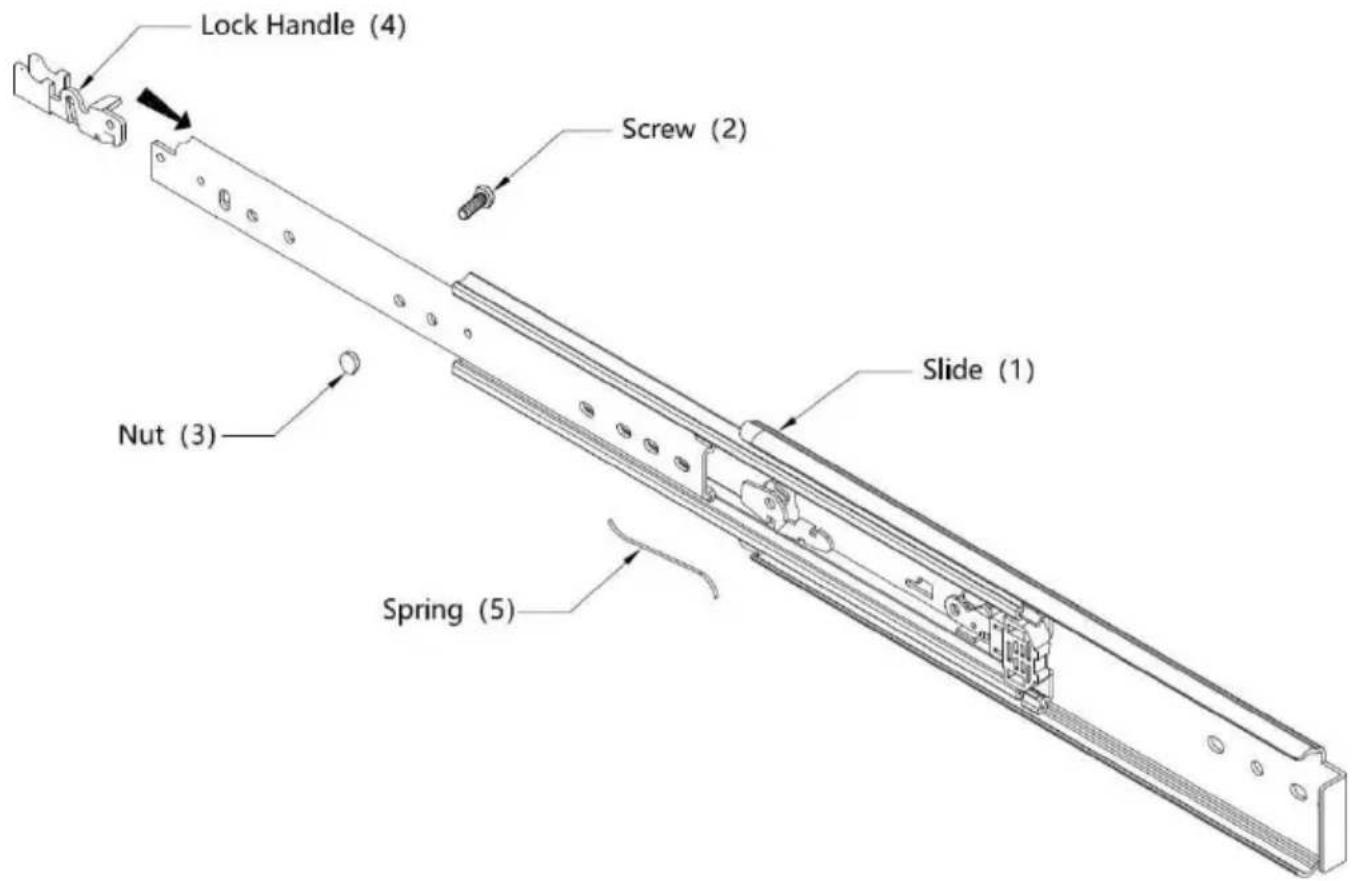

| Elenco delle parti | |||
| Codice | Articolo | Immagine | Quantità |
| 1 | Diapositiva |  | 2 |
| 2 | Vite |  | 16 |
| 3 | Noce |  | 16 |
| 4 | Maniglia di bloccaggio (Installato) |  | 2 |
| 5 | Primavera (Installato) |  | 2 |
7601Z-32"\~7601Z-60"
| Elenco delle parti | |||
| Codice | Articolo | Immagine | Quantità |
| 1 | Diapositiva |  | 2 |
| 2 | Vite |  | 24 |
| 3 | Noce |  | 14 |
| 4 | Maniglia di bloccaggio (Installato) |  | 2 |
| 5 | Primavera (Installato) |  | 2 |
Prodotto Introduzione
| Modello | Lunghezza del cassetto applicabile (pollici) | Lunghezza di scorrimento (mm) | Carico massimo (kg libbre) |
| 7601Z-18" | 18.5 | 457 | 225/500 |
| 7601Z-20" | 20.5 | 508 | 202,5/450 |
| 7601Z-22" | 22.5 | 559 | 186/413 |
| 7601Z-28" | 28.5 | 711 | 159/353 |
| 7601Z-30" | 30.5 | 762 | 155.4/343 |
| 7601Z-32" | 32,5 | 813 | 155.4/332 |
| 7601Z-36" | 36.5 | 914 | 139,5/310 |
| 7601Z-38" | 38,5 | 965 | 134/298 |
| 7601Z-40" | 40.5 | 1016 | 129.6/288 |
| 7601Z-44" | 44,5 | 1118 | 119.7/266 |
| 7601Z-48" | 48.5 | 1219 | 105.3/243 |
| 7601Z-52" | 52,5 | 1321 | 100/222 |
| 7601Z-56" | 56,5 | 1422 | 90/200 |
| 7601Z-60" | 60,5 | 1524 | 80/178 |

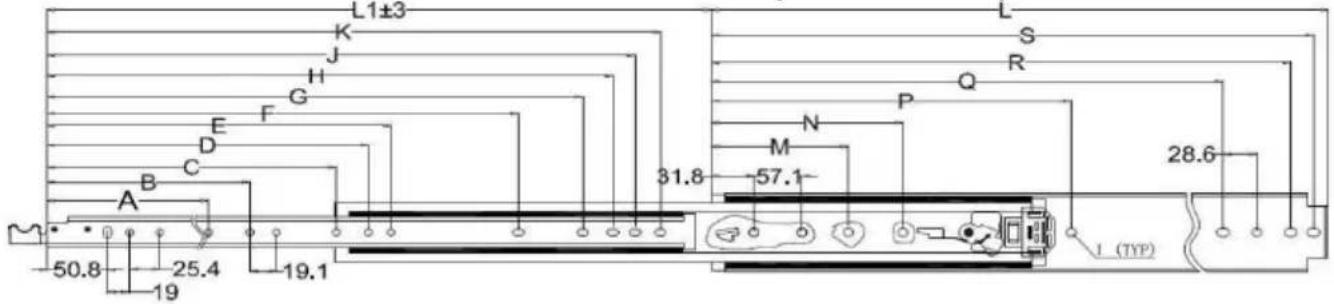

7601Z Installazione Buco Modello (unità: mm)
Installazione Procedura (Metodo 1)

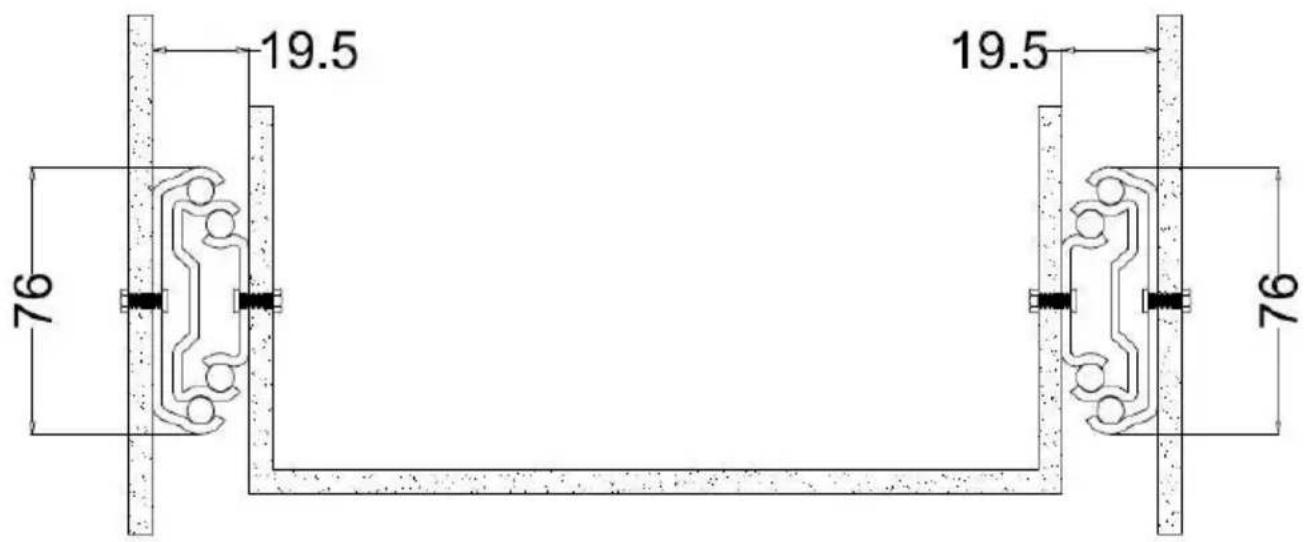

- Pagare Attenzione A IL installazione spazio SU Entrambi lati.(Unità:mm)

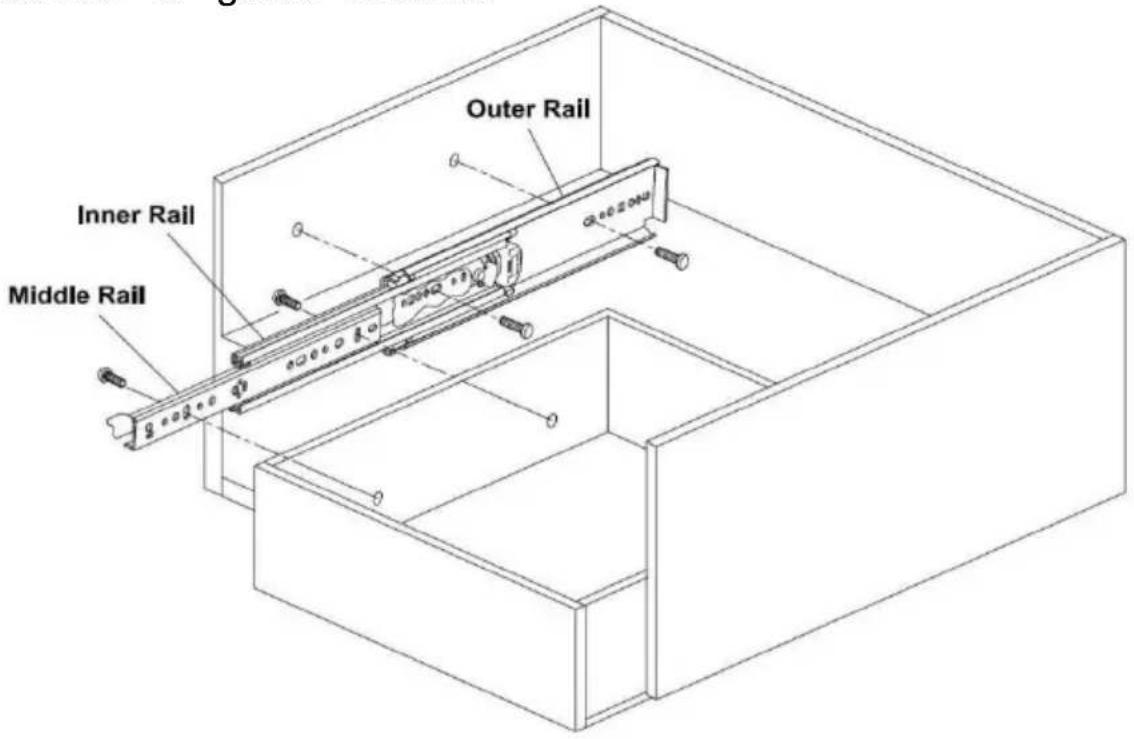

- Installare la guida esterna.

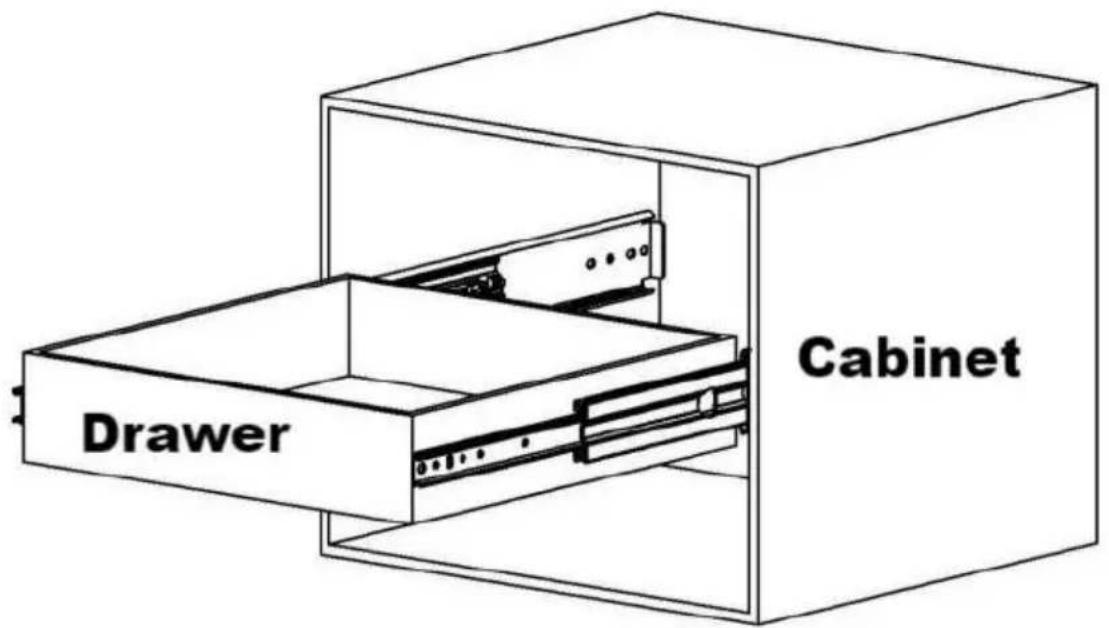

- Installare il cassetto.
Installazione Procedura ( metodo) 2 )

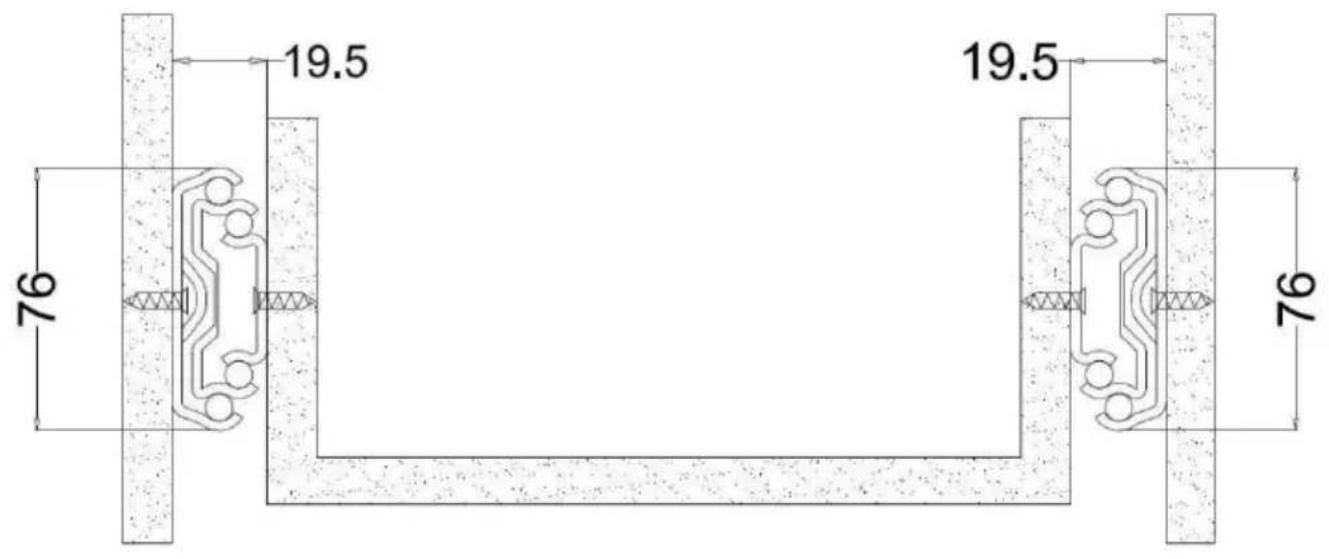

- Prestare attenzione allo spazio di installazione su entrambi i la (Unità : mm )

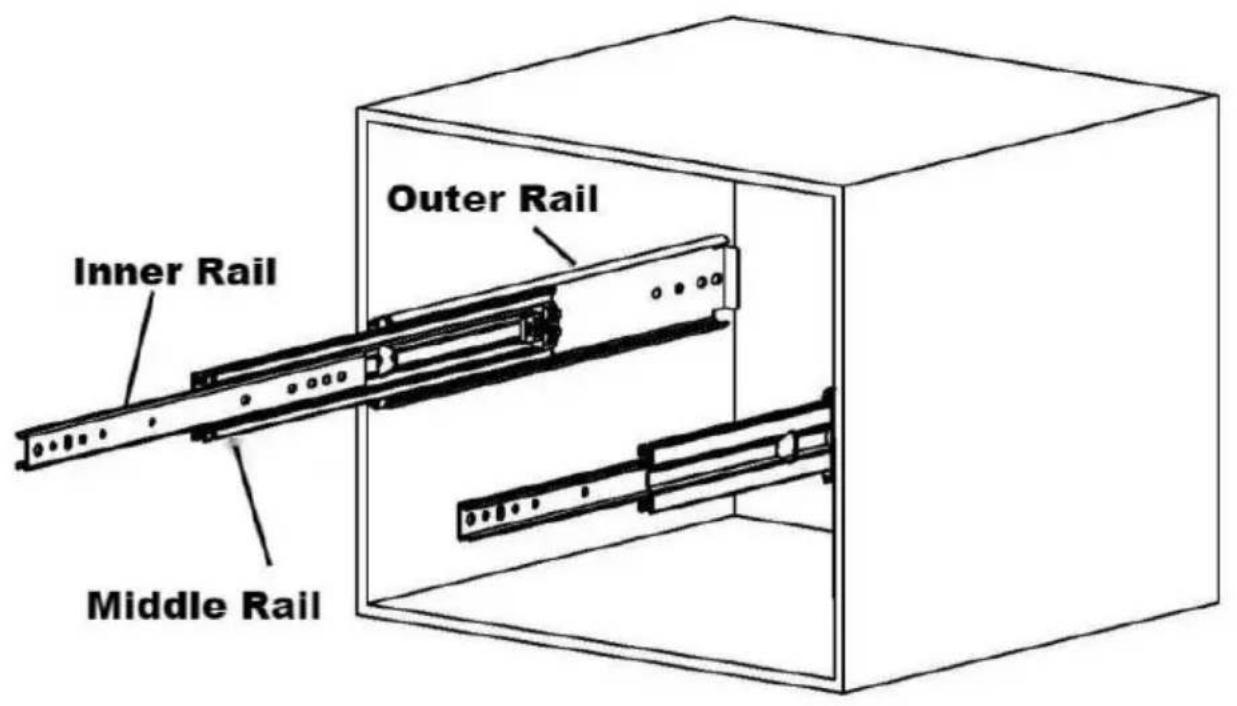

- Installare la guida esterna.
3. Installare IL cassetto.
Produttore: Shanghaimuxinmuyeyouxiangongsi
Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
