7601Z - Möbelzubehör Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Teleskopschubladenführung
Marke	Vevor
Modell	7601Z (Ausführungen von 18 bis 60 Zoll)
Gleitlänge	Von 457 mm bis 1524 mm je nach Modell
Maximale Tragfähigkeit	Von 80 kg (Modell 60") bis 225 kg (Modell 18")
Stromversorgung	Keine (mechanisch)
Hauptfunktion	Ermöglicht das Öffnen und Schließen einer Schublade durch Gleiten mit Verriegelung in geschlossener Position
Pflege und Reinigung	Mit einem sauberen, weichen Tuch reinigen. Keine aggressiven Chemikalien oder starken Reinigungsmittel verwenden
Betriebstemperatur	-10°C bis 50°C
Verwendungszweck	Innenbereich, vor Feuchtigkeit und Chemikalien geschützt
Sicherheit	Tragen Sie bei der Montage eine Schutzbrille und Handschuhe. Die maximale Belastung einhalten. Nicht unter Alkohol- oder Drogeneinfluss montieren. Für die Montage sind zwei Personen erforderlich
Enthaltene Teile	2 Führungen, 16 oder 24 Schrauben (je nach Modell), 14 oder 16 Muttern, 2 vorinstallierte Verriegelungsgriffe, 2 vorinstallierte Federn
Reparierbarkeit	Ersatzteile verfügbar: Schrauben, Muttern, Verriegelungsgriffe, Federn. Das Produkt kann zum Austausch zerlegt werden
Erforderliche Werkzeuge für die Montage	Kreuzschlitzschraubendreher (elektrischer Schrauber möglich bei Einstellung niedriger Geschwindigkeit)
Allgemeine Informationen	Anleitung kostenlos als PDF herunterladbar. Unterstützung per E-Mail für Übersetzungen in verschiedene Sprachen

Häufig gestellte Fragen - 7601Z Vevor

Wie installiere ich die Schubladenführung 7601Z?

Befolgen Sie die in der Anleitung angegebene Installationsanleitung. Befestigen Sie zuerst die äußere Schiene am Schrank, dann setzen Sie die Schublade ein. Achten Sie darauf, die angegebenen Abstände von 19,5 mm und 76 mm einzuhalten.

Wie hoch ist die maximale Tragfähigkeit?

Die maximale Tragfähigkeit hängt vom Modell ab. Zum Beispiel trägt das Modell 7601Z-18" 225 kg, während das 7601Z-60" 80 kg trägt. Konsultieren Sie die Spezifikationstabelle für jede Länge.

Welche Werkzeuge werden für die Montage benötigt?

Ein Kreuzschlitzschraubendreher wird empfohlen. Wenn Sie einen elektrischen Schrauber verwenden, stellen Sie ihn auf niedrige Geschwindigkeit ein, um Beschädigungen der Teile zu vermeiden.

Sind zwei Personen für die Installation erforderlich?

Ja, die Anleitung empfiehlt zwei Personen, um die Montage zu erleichtern und eine korrekte und sichere Installation zu gewährleisten.

Wie reinige ich die Führung?

Verwenden Sie ein sauberes, weiches Tuch. Vermeiden Sie aggressive Chemikalien, starke Reinigungsmittel oder Detergenzien, die die Beschichtung beschädigen könnten.

Kann die Führung im Freien verwendet werden?

Nein, sie ist für den Innenbereich konzipiert. Vermeiden Sie die Einwirkung von Freiluft, Feuchtigkeit, feuchten oder chemischen Umgebungen.

Was tun, wenn ein Teil im Paket fehlt?

Kontaktieren Sie den Vevor-Kundendienst. Die Anleitung enthält eine Liste der Teile mit Mengenangaben je nach Modell. Überprüfen Sie zuerst, ob Sie alle Teile haben.

Wie messe ich die passende Schubladenlänge für dieses Modell?

Die Modelle sind in Zoll erhältlich (18" bis 60"). Messen Sie die Innentiefe Ihrer Schublade und wählen Sie das entsprechende Modell. Zum Beispiel ist 7601Z-18" für eine Schublade von 18,5 Zoll geeignet.

Sind die Verriegelungsgriffe einstellbar?

Die Griffe sind vorinstalliert und verriegeln die Führung in geschlossener Position. Sie sind nicht höhenverstellbar, gewährleisten aber einen sicheren Halt.

Wo kann ich die Bedienungsanleitung herunterladen?

Die Anleitung ist kostenlos als PDF auf notice-facile.com verfügbar. Sie können auch per E-Mail eine Übersetzung in Ihre Sprache anfordern.

BEDIENUNGSANLEITUNG 7601Z Vevor

HOCHLEISTUNGS- SCHUBLADENFÜHRUNGEN

MODELL 1 :760 1Z

VEVOR

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfäß durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

WARNUNG:

1. Bitte montieren Sie das Produkt genau gemäß der Anleitung. Eine falsche Montage kann gefährlich sein.
2. Bitte tragen Sie während der Montage eine Schutzbrille und Arbeitshandschuhe.
3. Versuchen Sie nicht, das Produkt zusammenzubauen, wenn Sie mü sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
4. Die Tragfähigkeit und andere Produktparameter gelten nur für das ordnungsgemäß und vollständig montierte Produkt.
5. Trennen und zählen Sie alle Teile und Hardware.
6. Bereiten Sie das folgende Werkzeug vor: Kreuzschlitzschraubendrehe
7. Achten Sie bei der Verwendung von Elektrowerkzeugen darauf, langsamer zu werden und bei Bedarf anzuhalten.
8. Für die Montage sind zwei Personen erforderlich.
9. Befolgen Sie ausschließlich die vorgesehenen Verwendungszwecke. Bewahren Sie die Anweisungen auf.

Aufmerksamkeit:

1. Achten Sie auf Wasserdichtigkeit und Feuchtigkeitsbeständigkeit.

Stellen Sie das Gerät nicht im Freien, in feuchter oder chemischer Umgebung auf.

1. Achten Sie auf starke Chemikalien, verwenden Sie keine starken Chemikalien, Reinigungsmittel oder starke Reinigungsmittel, um Produkte zu reinigen. Reinigen Sie das Aussehen der Produktflecken können mi einem sauberen Tuch abgewischt werden.

2. Achten Sie auf hohe Temperaturen und stellen Sie das Produkt ni eine Umgebung mit zu hohen Temperaturen (empfohlene

Umgebungsanforderungen für das Produkt: Betriebstemperatur: -10 °C b

50 °C).

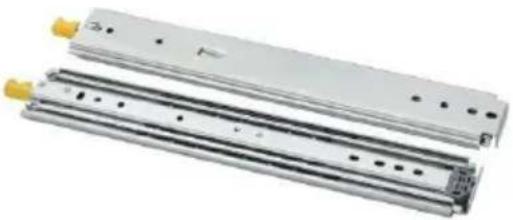

Produkteinführung

7601Z-16"\~7601Z-30"

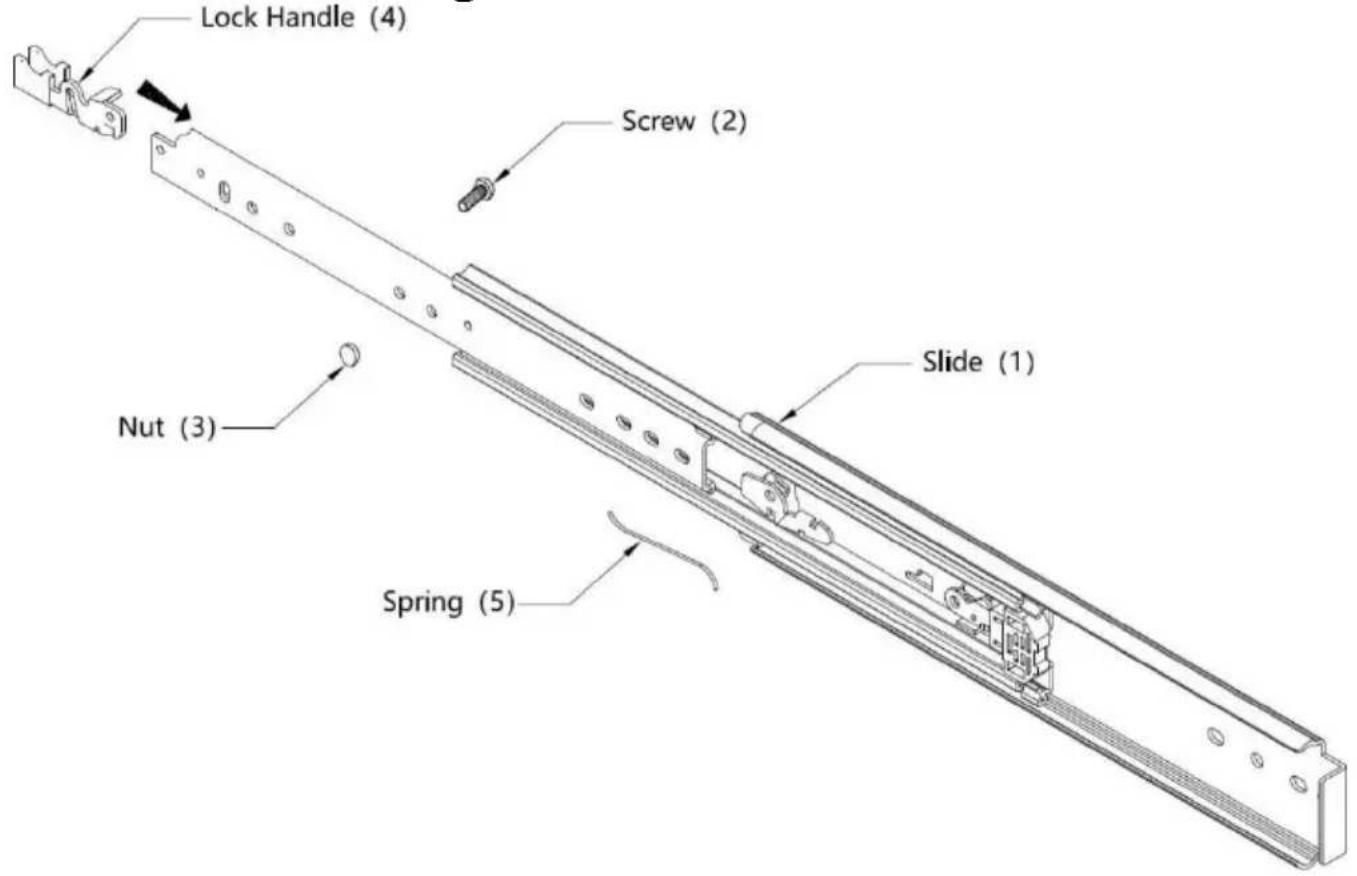

Teileliste
Code	Artikel	Bild	Menge
1	Gleiten		2
2	Schrauben		16
3	Nuss		16
4	Verriegelungsgriff(Installiert)		2
5	Frühling(Installiert)		2

7601Z-32"\~7601Z-60"

Teileliste
Code	Artikel	Bild	Menge
1	Gleiten		2
2	Schrauben		24
3	Nuss		14
4	Verriegelungsgiff(Installiert)		2
5	Frühling(Installiert)		2

Produkt Einführung

Modell	Geeignete Schubladenlänge(Zoll)	Gleitlänge (mm)	Max. Belastung (kg)/ lbs)
7601Z-18"	18,5	457	225/500
7601Z-20"	20,5	508	202,5/450
7601Z-22"	22,5	559	186/413
7601Z-28"	28,5	711	159/353
7601Z-30"	30,5	762	155,4/343
7601Z-32"	32,5	813	155,4/332
7601Z-36"	36,5	914	139,5/310
7601Z-38"	38,5	965	134/298
7601Z-40"	40,5	1016	129,6/288
7601Z-44"	44,5	1118	119,7/266
7601Z-48"	48,5	1219	105,3/243
7601Z-52"	52,5	1321	100/222
7601Z-56"	56,5	1422	90/200
7601Z-60"	60,5	1524	80/178

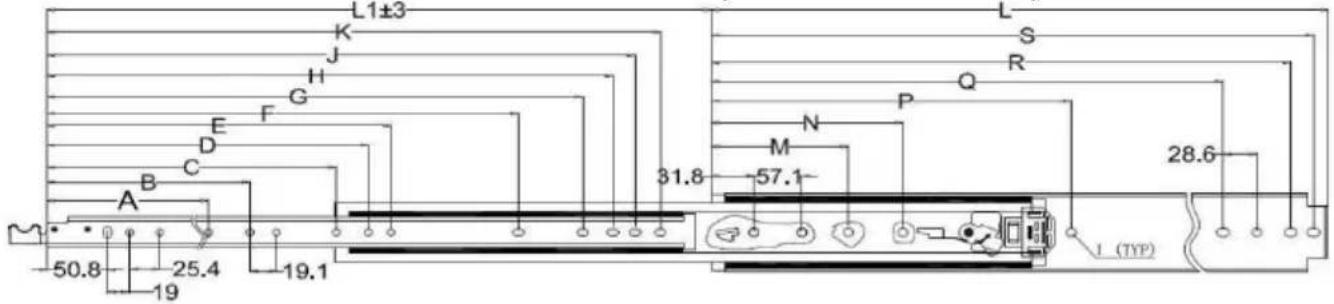

7601Z Installation Loch Muster (Einheiten: mm)

Installation Vorgehensweise (Methode 1)

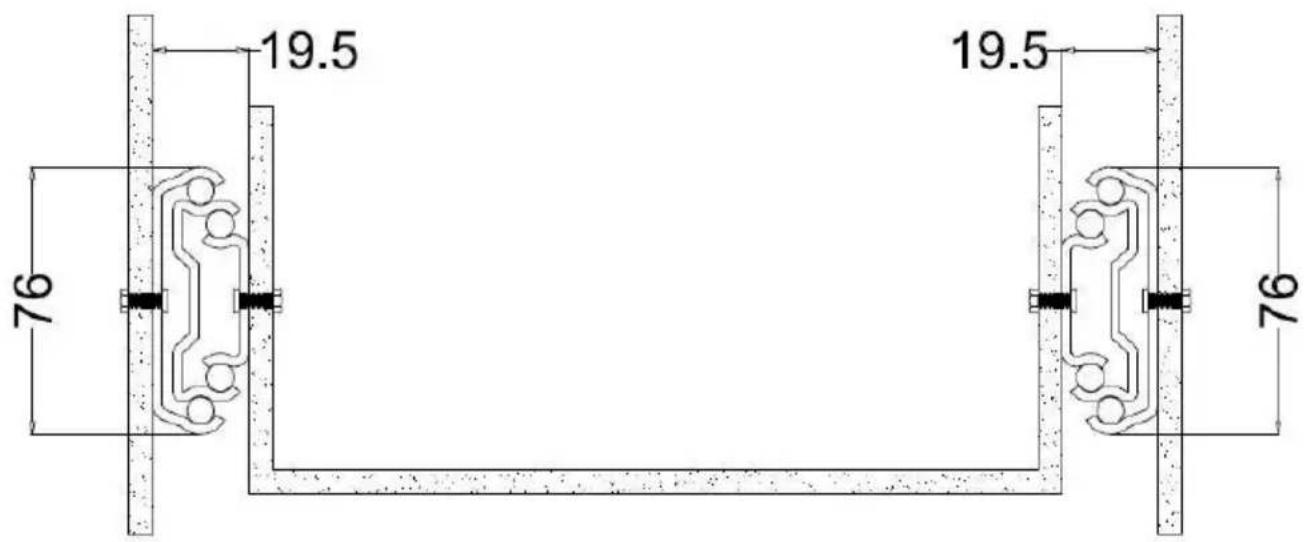

1. Bezahlen Aufmerksamkeit Zu Die Installation Raum An beide Seiten. (Einheiten: mm)

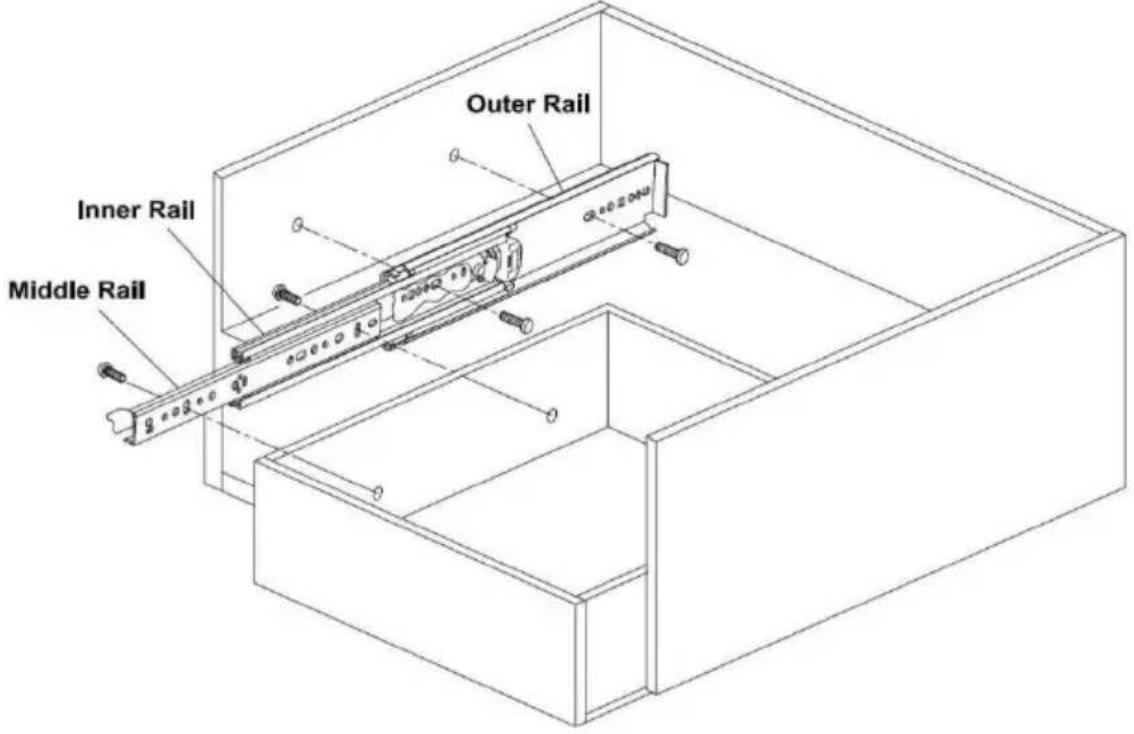

1. Montieren Sie die äußere Schiene.

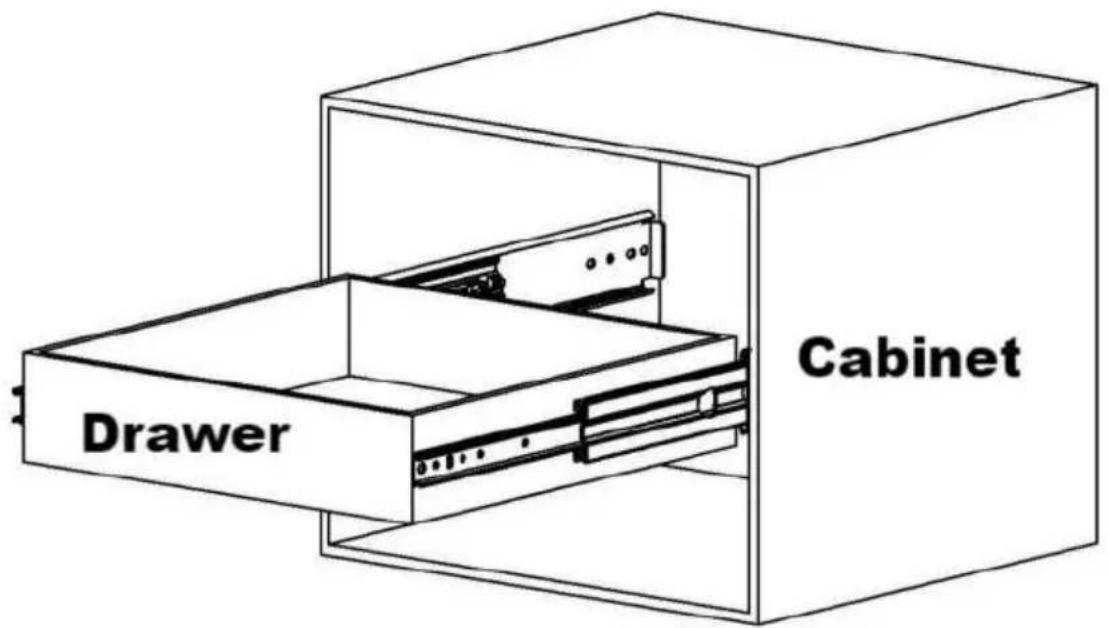

1. Installieren Sie die Schublade.

Installation Verfahren ( Methode) 2 )

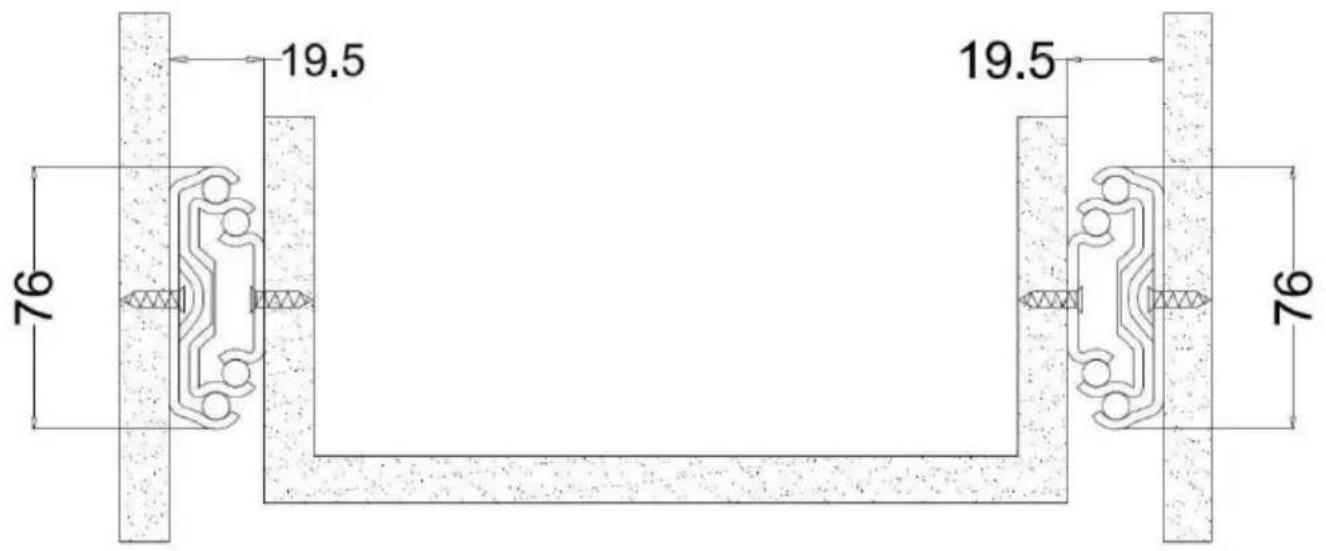

1. Achten Sie auf den beidseitigen Einbauraum. (Einheit : mm )

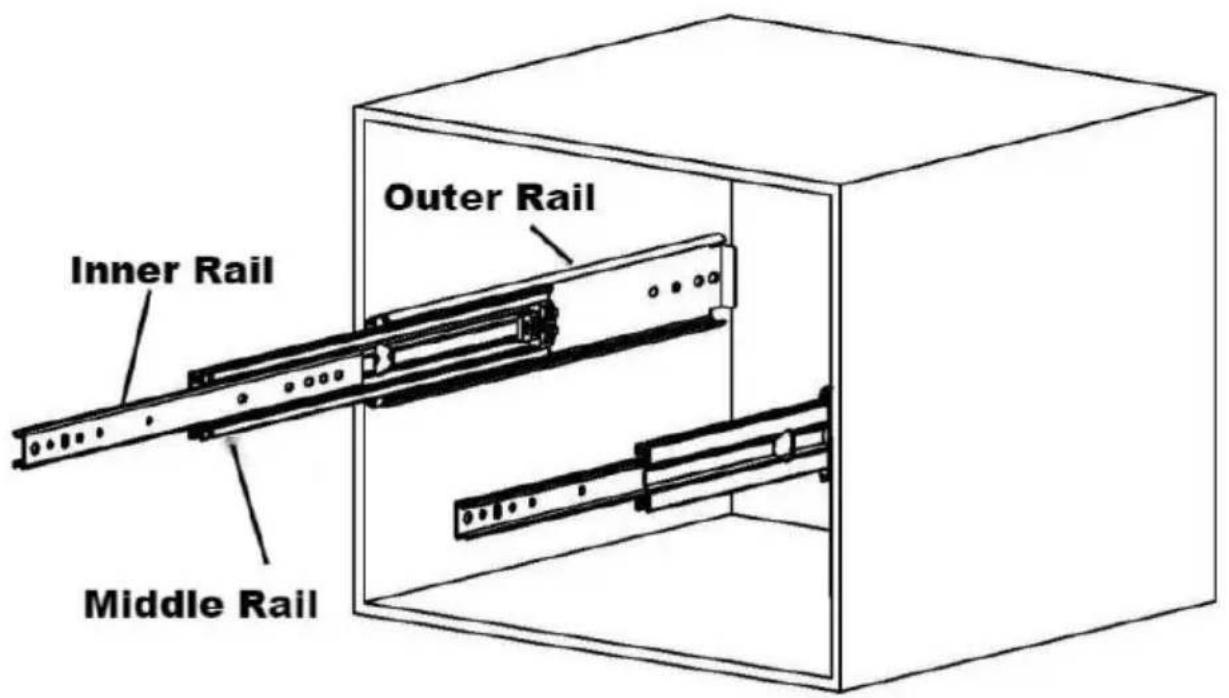

1. Montieren Sie die äußere Schiene.

3. Installieren Die Schublade.
