| Tipo de producto | Corredera de cajón telescópica |
| Marca | Vevor |
| Modelo | 7601Z (variantes de 18 a 60 pulgadas) |
| Longitud de deslizamiento | De 457 mm a 1524 mm según el modelo |
| Capacidad de carga máxima | De 80 kg (modelo 60") a 225 kg (modelo 18") |
| Alimentación | Ninguna (mecánica) |
| Función principal | Permite la apertura y cierre deslizante de un cajón con bloqueo en posición cerrada |
| Mantenimiento y limpieza | Limpiar con un paño limpio y suave. No usar productos químicos agresivos ni detergentes fuertes |
| Temperatura de funcionamiento | -10°C a 50°C |
| Uso previsto | Uso interior, protegido de la humedad y productos químicos |
| Seguridad | Usar gafas de seguridad y guantes durante el montaje. Respetar la carga máxima. No montar bajo la influencia del alcohol o drogas. Se requieren dos personas para el montaje |
| Piezas incluidas | 2 correderas, 16 o 24 tornillos (según modelo), 14 o 16 tuercas, 2 manijas de bloqueo preinstaladas, 2 resortes preinstalados |
| Reparabilidad | Piezas de repuesto disponibles: tornillos, tuercas, manijas de bloqueo, resortes. El producto se puede desmontar para reemplazo |
| Herramientas necesarias para el montaje | Destornillador de estrella (atornillador eléctrico posible ajustando la velocidad) |
| Información general | Manual descargable gratuitamente en formato PDF. Asistencia por correo electrónico para traducción a diferentes idiomas |
Preguntas frecuentes - 7601Z Vevor
¿Cómo instalar la corredera de cajón 7601Z?
Siga el procedimiento de instalación proporcionado en el manual. Fije primero el riel exterior en el mueble, luego inserte el cajón. Asegúrese de respetar las separaciones de 19,5 mm y 76 mm indicadas.
¿Cuál es la carga máxima soportada?
La carga máxima depende del modelo. Por ejemplo, el modelo 7601Z-18" soporta 225 kg, mientras que el 7601Z-60" soporta 80 kg. Consulte la tabla de especificaciones para cada longitud.
¿Qué herramientas son necesarias para el montaje?
Se recomienda un destornillador de estrella. Si usa un atornillador eléctrico, ajústelo a baja velocidad para evitar dañar las piezas.
¿Se necesita ser dos para instalar la corredera?
Sí, el manual recomienda dos personas para facilitar el montaje y garantizar un montaje correcto y seguro.
¿Cómo limpiar la corredera?
Use un paño limpio y suave. Evite productos químicos agresivos, limpiadores fuertes o detergentes que puedan dañar el revestimiento.
¿Se puede usar la corredera en exterior?
No, está diseñada para uso interior. Evite la exposición al aire libre, la humedad, ambientes húmedos o químicos.
¿Qué hacer si falta una pieza en el paquete?
Contacte al servicio al cliente de Vevor. El manual contiene una lista de piezas con cantidades según el modelo. Primero verifique que tenga todas las piezas.
¿Cómo medir la longitud de cajón adecuada para este modelo?
Los modelos están disponibles en pulgadas (18" a 60"). Mida la profundidad interior de su cajón y elija el modelo correspondiente. Por ejemplo, 7601Z-18" es adecuado para un cajón de 18,5 pulgadas.
¿Las manijas de bloqueo son ajustables?
Las manijas están preinstaladas y bloquean la corredera en posición cerrada. No son ajustables en altura pero aseguran un agarre seguro.
¿Dónde descargar el manual de instrucciones?
El manual está disponible gratuitamente en formato PDF en notice-facile.com. También puede solicitar una traducción a su idioma por correo electrónico.
Preguntas de los usuarios sobre 7601Z Vevor
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Aún no hay preguntas. Sé el primero en hacer una.
Descarga las instrucciones para tu Accesorio de mueble en formato PDF gratis! Encuentra tus instrucciones 7601Z - Vevor y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. 7601Z de la marca Vevor.
MANUAL DE USUARIO 7601Z Vevor
CORREDERAS PARA CAJONES DE ALTA RESISTENCIA
MODELO 1 :760 1Z
VEVOR
Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar este manual de usuario. La apariencia del producto dependerá del producto que haya recibido. Le rogamos que nos disculpe si no le informamos de nuevo si hay actualizaciones tecnológicas o de software en nuestro producto.
ADVERTENCIA:
- Por favor, monte el producto siguiendo estrictamente las instrucción Un montaje incorrecto podría ser peligroso.
- Utilice gafas de seguridad y guantes de trabajo adecuadamente durante el montaje.
- No intente ensamblar el producto cuando se sienta cansado o baja influencia de alcohol, drogas o medicamentos.
- La capacidad de carga y otros parámetros del producto se aplican únicamente al producto ensamblado de forma correcta y completa.
- Separe y cuente todas las piezas y el hardware.
- Prepare la siguiente herramienta: destornillador de cabeza Philips.
- Si utiliza herramientas eléctricas, tenga cuidado de reducir la veloc y detenerse cuando sea necesario.
- Se necesitan dos personas para el montaje.
- Siga únicamente los usos previstos. Conserve las instrucciones.
Atención:
- Preste atención a la resistencia al agua y a la humedad, no deb colocarse al aire libre, en ambientes húmedos o químicos.
- Tenga cuidado con los productos químicos fuertes: no utilice produ químicos, agentes de limpieza ni detergentes fuertes para limpiar los productos. Las manchas pueden eliminarse con un paño limpio.
- Preste atención a las altas temperaturas, no coloque el producto e entorno donde la temperatura sea demasiado alta (requisitos ambiental recomendados del producto: temperatura de trabajo°C - 150 °C).

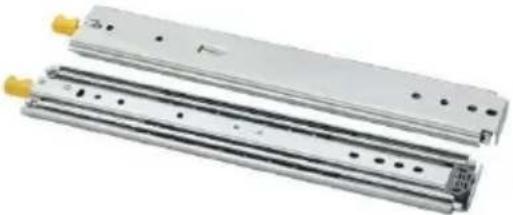

Introducción del producto
7601Z-16"\~7601Z-30"

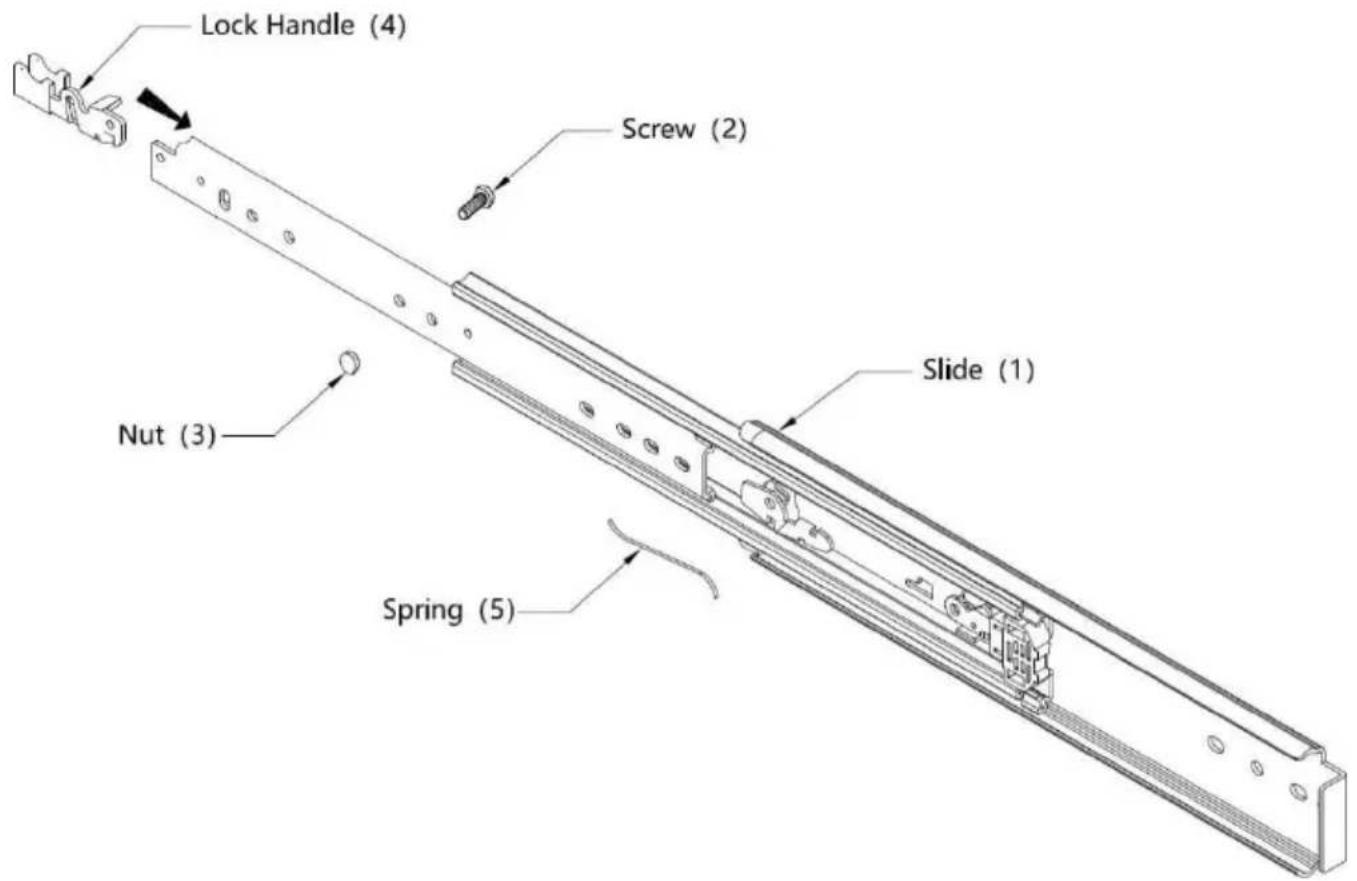

| Lista de piezas | |||
| Código | Artículo | Imagen | Cantidad. |
| 1 | Deslizar |  | 2 |
| 2 | Tornillo |  | 16 |
| 3 | Tuerca |  | 16 |
| 4 | Manija de bloqueo (Instalado) |  | 2 |
| 5 | Primavera (Instalado) |  | 2 |
7601Z-32"\~7601Z-60"
| Lista de piezas | |||
| Código | Artículo | Imagen | Cantidad. |
| 1 | Deslizar |  | 2 |
| 2 | Tornillo |  | 24 |
| 3 | Tuerca |  | 14 |
| 4 | Manija de bloqueo (Instalado) |  | 2 |
| 5 | Primavera (Instalado) |  | 2 |
Producto Introducción
| Modelo | Longitud de cajó aplicable (pulgadas) | Longitud de deslizamiento (mm) | Carga máxima (kg/lbs) |
| 7601Z-18" | 18.5 | 457 | 225/500 |
| 7601Z-20" | 20.5 | 508 | 202.5/450 |
| 7601Z-22" | 22.5 | 559 | 186/413 |
| 7601Z-28" | 28.5 | 711 | 159/353 |
| 7601Z-30" | 30.5 | 762 | 155.4/343 |
| 7601Z-32" | 32.5 | 813 | 155.4/332 |
| 7601Z-36" | 36.5 | 914 | 139.5/310 |
| 7601Z-38" | 38.5 | 965 | 134/298 |
| 7601Z-40" | 40.5 | 1016 | 129.6/288 |
| 7601Z-44" | 44.5 | 1118 | 119.7/266 |
| 7601Z-48" | 48.5 | 1219 | 105.3/243 |
| 7601Z-52" | 52.5 | 1321 | 100/222 |
| 7601Z-56" | 56.5 | 1422 | 90/200 |
| 7601Z-60" | 60.5 | 1524 | 80/178 |

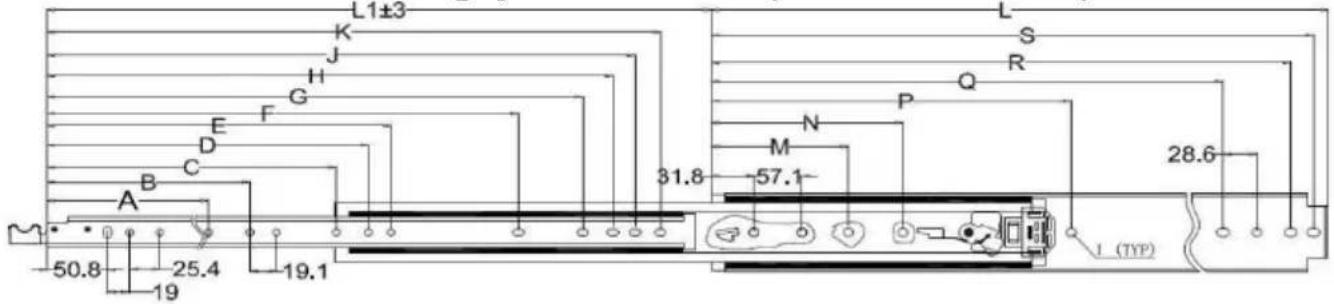

7601Z Instalación Agujero Patrón (Unidades: mm)

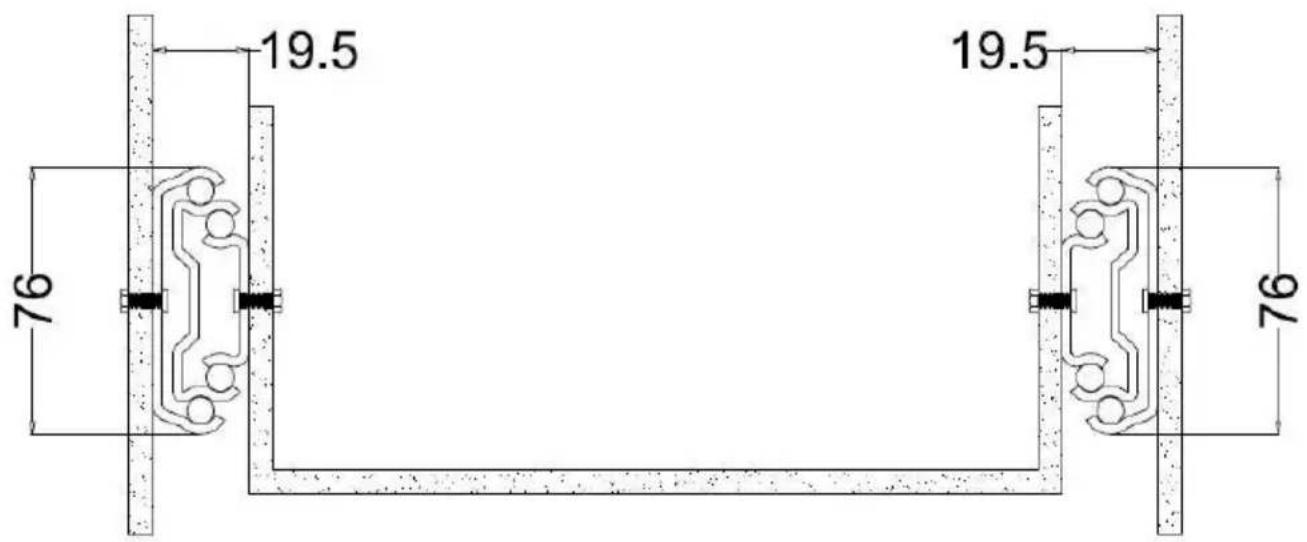

Instalación Procedimiento (Método 1)
- Pagar atención a el instalación espacio en ambos lados.(Unidades:mm)

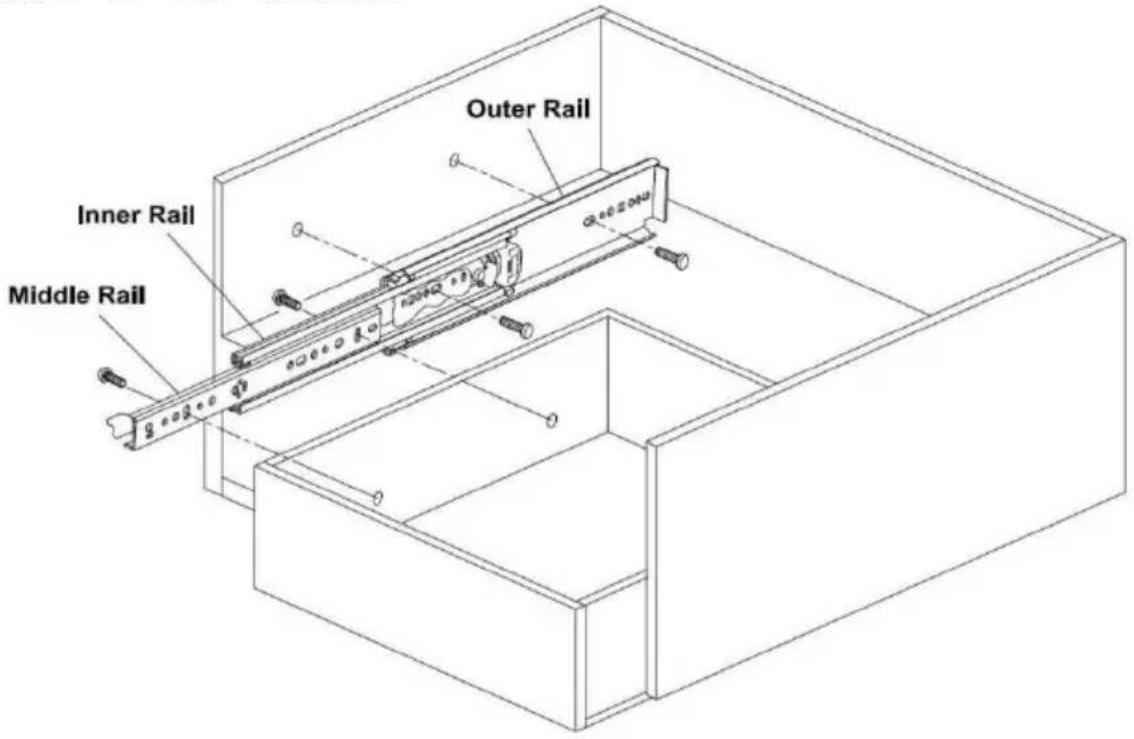

- Instale el riel exterior.

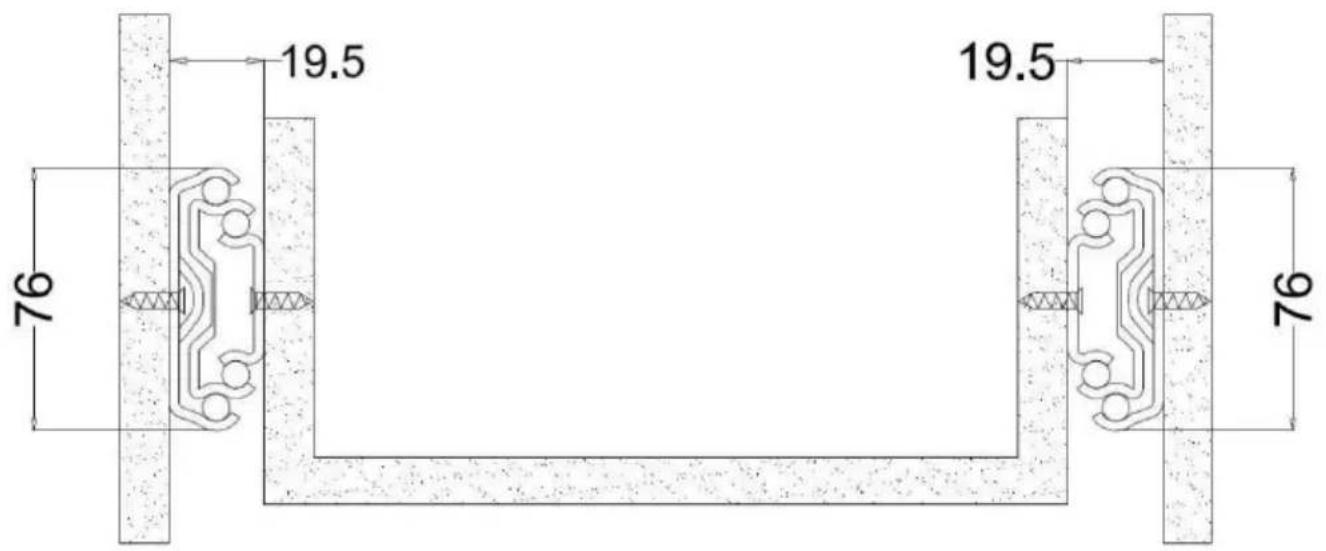

Instalación Procedimiento ( Método) 2 )
- Preste atención al espacio de instalación en ambos lados. ( Unidades : mm )

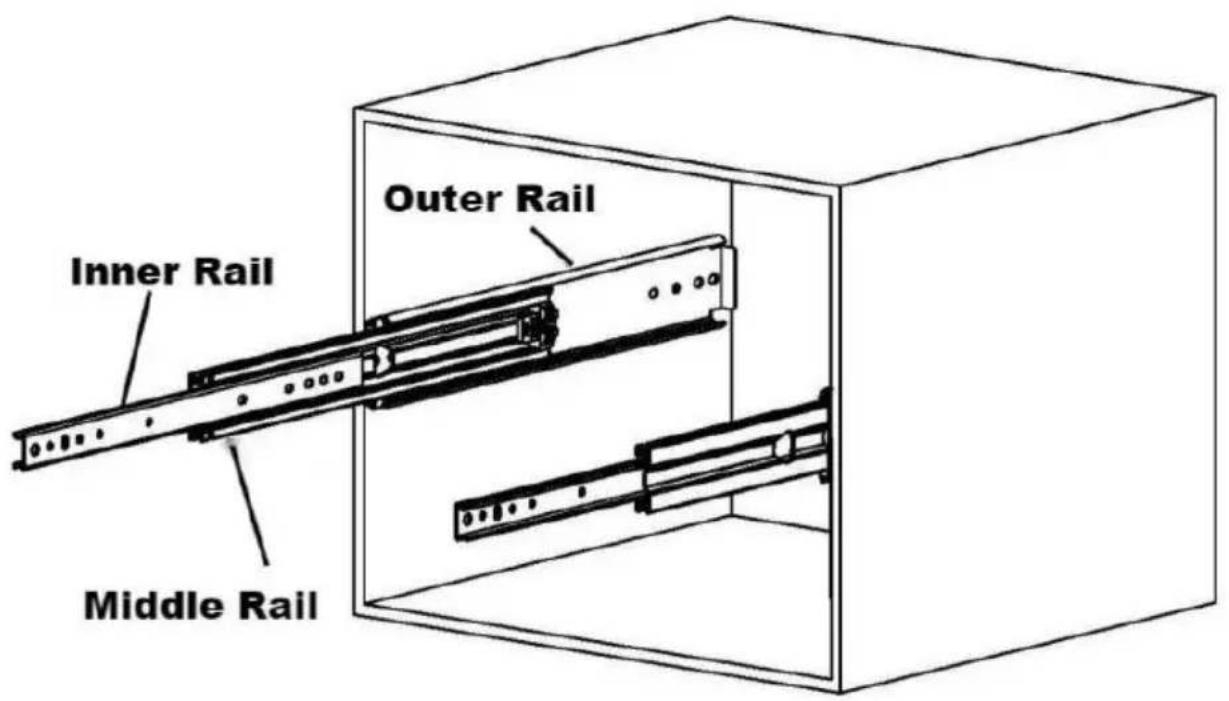

- Instale el riel exterior.

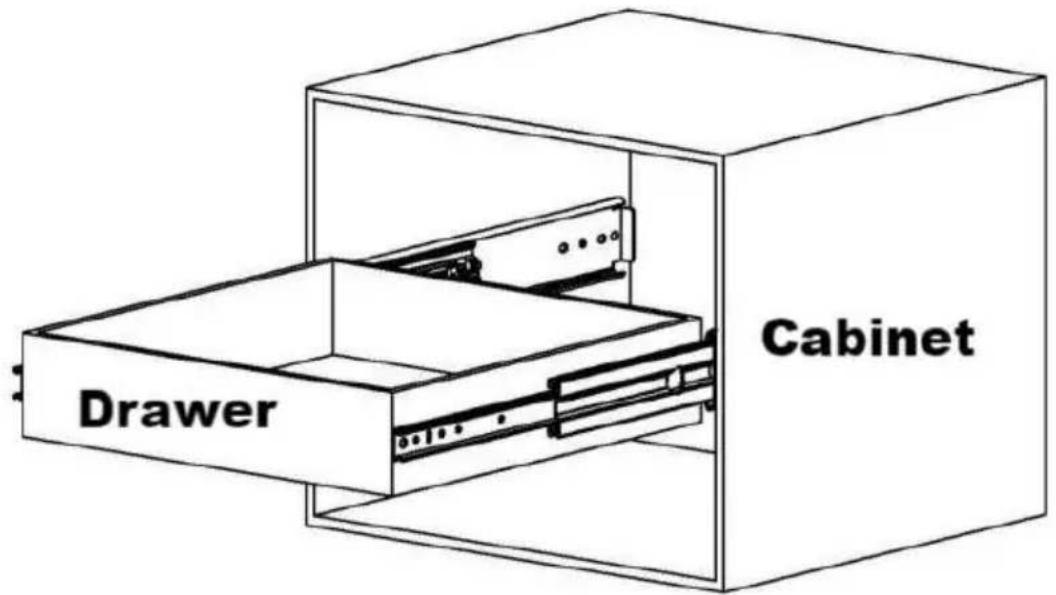

3. Instalar el cajón.
