| Producttype | Telescopische ladegeleider |
| Merk | Vevor |
| Model | 7601Z (varianten van 18 tot 60 inch) |
| Uitschuiflengte | Van 457 mm tot 1524 mm afhankelijk van het model |
| Maximale draagcapaciteit | Van 80 kg (model 60") tot 225 kg (model 18") |
| Voeding | Geen (mechanisch) |
| Hoofdfunctie | Maakt het openen en sluiten van een lade mogelijk met vergrendeling in gesloten stand |
| Onderhoud en reiniging | Reinigen met een schone, zachte doek. Gebruik geen agressieve chemicaliën of sterke reinigingsmiddelen |
| Bedrijfstemperatuur | -10°C tot 50°C |
| Beoogd gebruik | Binnen gebruik, beschermd tegen vocht en chemicaliën |
| Veiligheid | Draag veiligheidsbril en handschoenen bij montage. Houd u aan de maximale belasting. Niet monteren onder invloed van alcohol of drugs. Twee personen vereist voor montage |
| Inbegrepen onderdelen | 2 geleiders, 16 of 24 schroeven (afhankelijk van model), 14 of 16 moeren, 2 voorgeïnstalleerde vergrendelingshendels, 2 voorgeïnstalleerde veren |
| Repareerbaarheid | Losse onderdelen beschikbaar: schroeven, moeren, vergrendelingshendels, veren. Het product kan worden gedemonteerd voor vervanging |
| Benodigde gereedschappen voor montage | Kruiskopschroevendraaier (elektrische schroefmachine mogelijk door snelheid aan te passen) |
| Algemene informatie | Handleiding gratis te downloaden in PDF-formaat. Ondersteuning per e-mail voor vertaling in verschillende talen |
Veelgestelde vragen - 7601Z Vevor
Hoe installeer ik de ladegeleider 7601Z?
Volg de installatieprocedure in de handleiding. Bevestig eerst de buitenrail aan het meubel en plaats vervolgens de lade. Zorg dat u de aangegeven afstanden van 19,5 mm en 76 mm aanhoudt.
Wat is de maximale ondersteunde belasting?
De maximale belasting hangt af van het model. Bijvoorbeeld, het model 7601Z-18" ondersteunt 225 kg, terwijl de 7601Z-60" 80 kg ondersteunt. Raadpleeg de specificatietabel voor elke lengte.
Welke gereedschappen zijn nodig voor de montage?
Een kruiskopschroevendraaier wordt aanbevolen. Als u een elektrische schroefmachine gebruikt, stel deze dan in op een lage snelheid om beschadiging van onderdelen te voorkomen.
Moeten we met twee zijn om de geleider te installeren?
Ja, de handleiding raadt twee personen aan om de montage te vergemakkelijken en een correcte en veilige installatie te garanderen.
Hoe reinig ik de geleider?
Gebruik een schone, zachte doek. Vermijd agressieve chemicaliën, sterke reinigingsmiddelen of schoonmaakmiddelen die de coating kunnen beschadigen.
Kan de geleider buiten worden gebruikt?
Nee, deze is ontworpen voor binnengebruik. Vermijd blootstelling aan buitenlucht, vocht, vochtige of chemische omgevingen.
Wat te doen als een onderdeel ontbreekt in de verpakking?
Neem contact op met de klantenservice van Vevor. De handleiding bevat een lijst met onderdelen en aantallen per model. Controleer eerst of u alle onderdelen heeft.
Hoe meet ik de juiste ladelengte voor dit model?
De modellen worden geleverd in inches (18" tot 60"). Meet de binnendiepte van uw lade en kies het bijpassende model. Bijvoorbeeld, de 7601Z-18" is geschikt voor een lade van 18,5 inch.
Zijn de vergrendelingshendels verstelbaar?
De hendels zijn voorgeïnstalleerd en vergrendelen de geleider in gesloten stand. Ze zijn niet in hoogte verstelbaar, maar zorgen voor een veilige bevestiging.
Waar kan ik de gebruiksaanwijzing downloaden?
De handleiding is gratis beschikbaar in PDF-formaat op notice-facile.com. U kunt ook per e-mail een vertaling in uw taal aanvragen.
Gebruikersvragen over 7601Z Vevor
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Nog geen vragen. Stel de eerste vraag.
Download de handleiding voor uw Meubelaccessoire in PDF-formaat gratis! Vind uw handleiding 7601Z - Vevor en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. 7601Z van het merk Vevor.
GEBRUIKSAANWIJZING 7601Z Vevor
Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt ons niet kwalijk dat we u niet meer op de hoogte stellen van even technologische of software-updates voor ons product.
WAARSCHUWING:
- Monteer het product strikt volgens de instructies. Onjuiste montage gevaarlijk zijn.
- Draag tijdens de montage een veiligheidsbril en werkhandschoenen.
- Probeer het product niet in elkaar te zetten als u zich moe voelt onder invloed bent van alcohol, drugs of medicijnen.
- Het draagvermogen en andere productparameters worden uitsluitend toegepast op een product dat correct en volledig is gemonteerd.
- Scheid alle onderdelen en hardware van elkaar en tel ze.
- Bereid het volgende gereedschap voor: kruiskopschroevendraaier.
- Als u elektrisch gereedschap gebruikt, zorg er dan voor dat u uw snelheid vermindert en stopt wanneer dat nodig is.
- Voor de montage zijn twee personen nodig.
- Volg uitsluitend het beoogde gebruik. Bewaar de instructies.
Aandacht:
- Let op dat het product waterdicht en vochtbestendig is. Het mag de open lucht, in een vochtige of chemische omgeving worden geplaa
- Wees voorzichtig met sterke chemicaliën. Gebruik geen sterke chemicaliën, schoonmaakmiddelen of schoonmaakmiddelen om producten schoon te maken. Verwijder vlekken op het product met ee schone doek.
- Let op de bestendigheid tegen hoge temperaturen. Plaats het product niet in een omgeving waar de temperatuur te hoog is (aanbevolen omgevingsvereisten voor het product: werktemperatuur:°C-50°C).

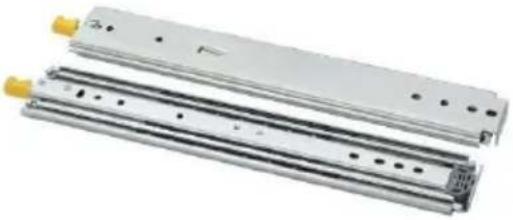

Productintroductie
7601Z-16"\~7601Z-30"

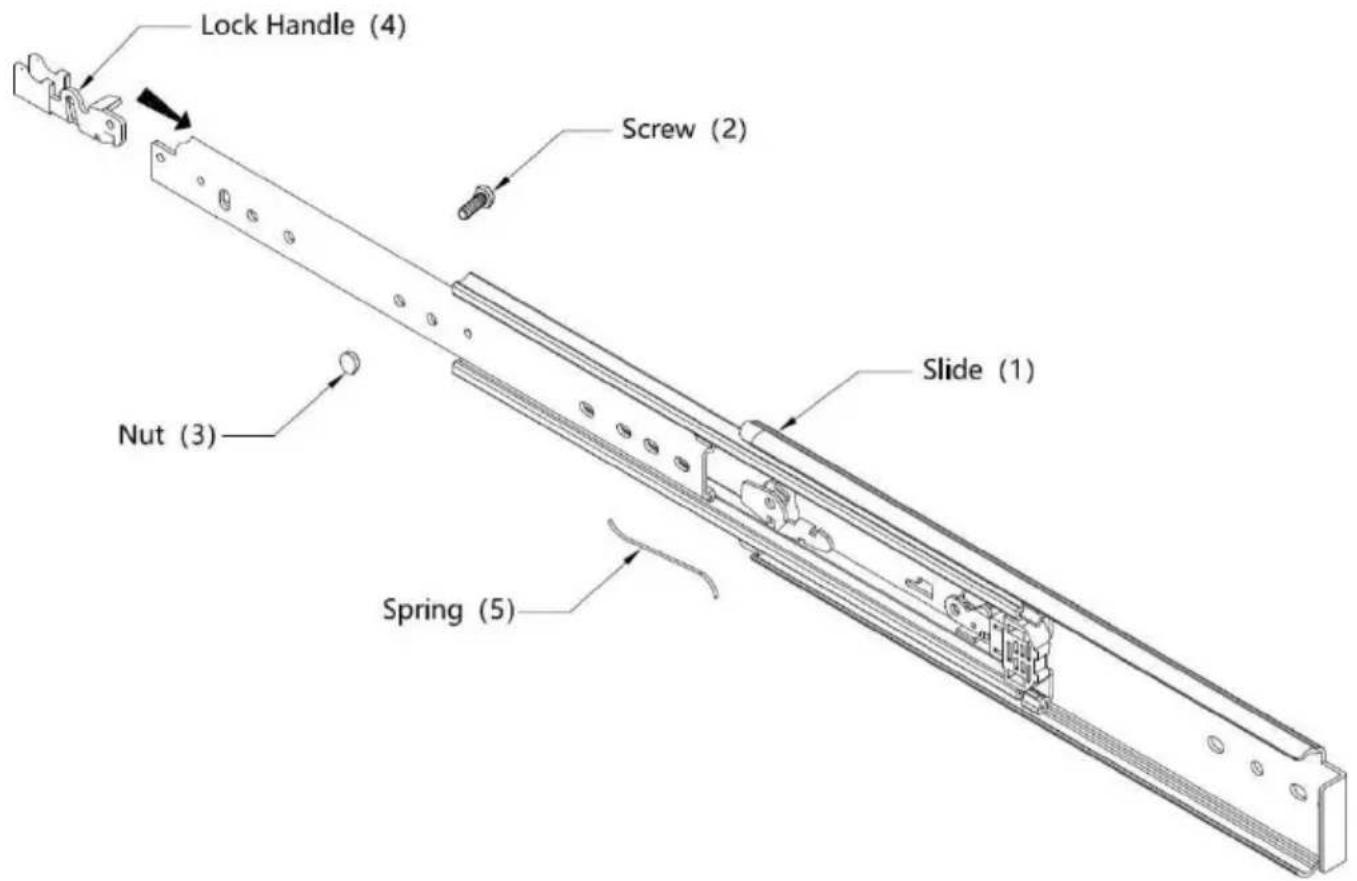

| Onderdelenlijst | |||
| Code | Item | Afbeelding | Aantal |
| 1 | Schuif |  | 2 |
| 2 | Schroef |  | 16 |
| 3 | Moer |  | 16 |
| 4 | Vergrendelings hendel (Geïnstalleerd) |  | 2 |
| 5 | Lente(Geïnstalleerd) |  | 2 |
7601Z-32"\~7601Z-60"
| Onderdelenlijst | |||
| Code | Item | Afbeelding | Aantal |
| 1 | Schuif |  | 2 |
| 2 | Schroef |  | 24 |
| 3 | Moer |  | 14 |
| 4 | Vergrendelings hendel (Geïnstalleerd) |  | 2 |
| 5 | Lente (Geïnstalleerd) |  | 2 |
Product Invoering
| Model | Toepasselijke ladelengte (inch) | Schuiflengte (mm) | Maximale belasting (kg/lbs) |
| 7601Z-18" | 18,5 | 457 | 225/500 |
| 7601Z-20" | 20.5 | 508 | 202,5/450 |
| 7601Z-22" | 22,5 | 559 | 186/413 |
| 7601Z-28" | 28,5 | 711 | 159/353 |
| 7601Z-30" | 30,5 | 762 | 155.4/343 |
| 7601Z-32" | 32,5 | 813 | 155.4/332 |
| 7601Z-36" | 36,5 | 914 | 139,5/310 |
| 7601Z-38" | 38,5 | 965 | 134/298 |
| 7601Z-40" | 40,5 | 1016 | 129,6/288 |
| 7601Z-44" | 44,5 | 1118 | 119.7/266 |
| 7601Z-48" | 48,5 | 1219 | 105.3/243 |
| 7601Z-52" | 52,5 | 1321 | 100/222 |
| 7601Z-56" | 56,5 | 1422 | 90/200 |
| 7601Z-60" | 60,5 | 1524 | 80/178 |

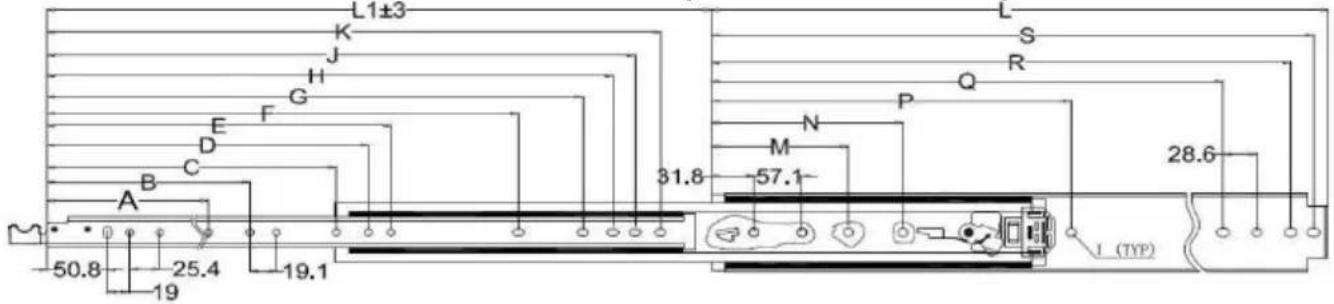

7601Z Installatie Gat Patroon (eenheden: mm)

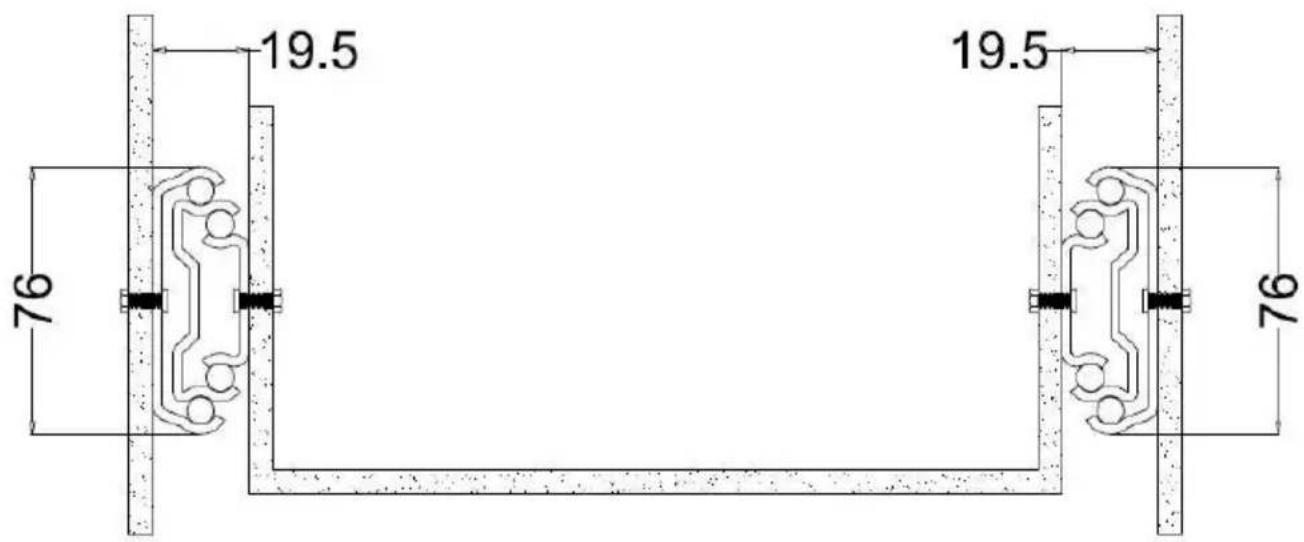

- Betalen aandacht naar de installatie ruimte op beide zijden.(Eenheid:mm)

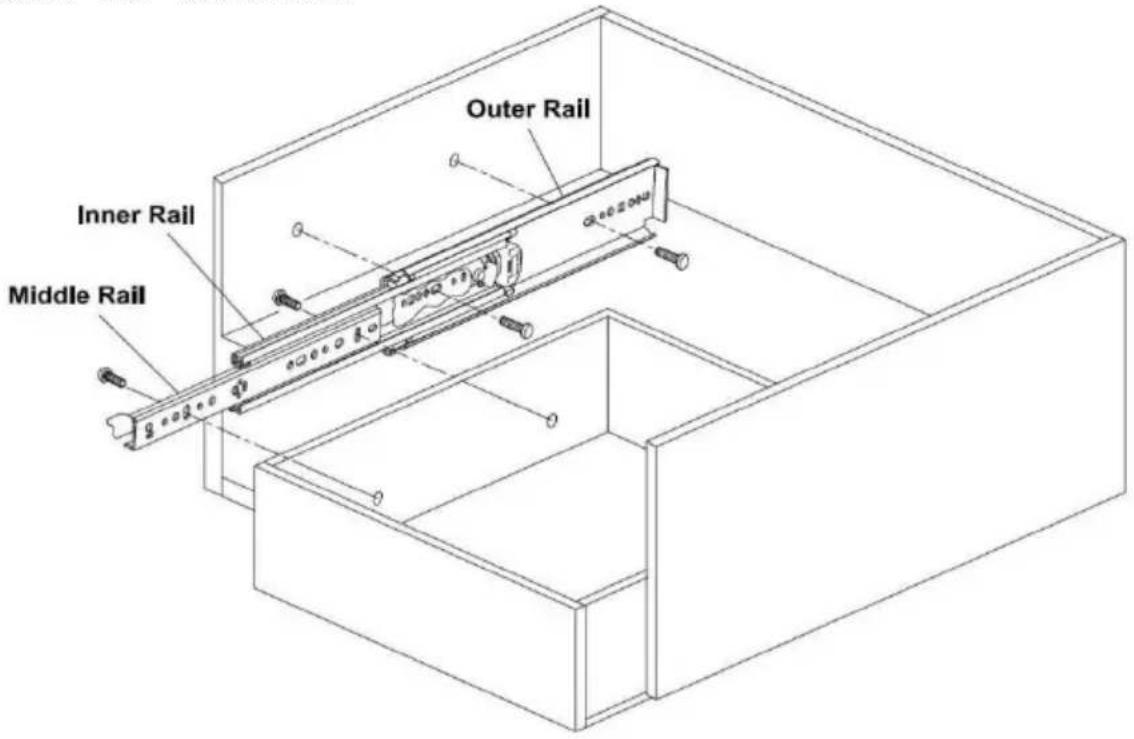

- Plaats de buitenrail.

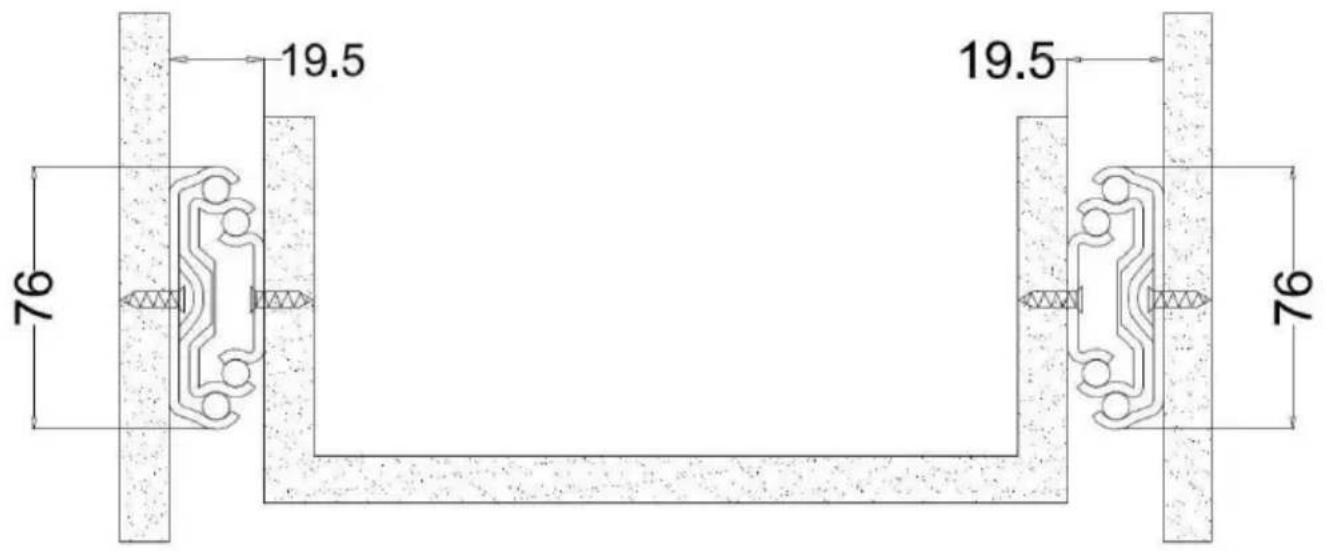

- Let op de inbouwruimte aan beide zijden. ( Eenheid : mm )
- Plaats de buitenrail.
