Type de produit	Glissière de tiroir télescopique
Marque	Vevor
Modèle	7601Z (déclinaisons de 18 à 60 pouces)
Longueur de coulissement	De 457 mm à 1524 mm selon le modèle
Capacité de charge maximale	De 80 kg (modèle 60") à 225 kg (modèle 18")
Alimentation	Aucune (mécanique)
Fonction principale	Permet l'ouverture et la fermeture coulissante d'un tiroir avec verrouillage en position fermée
Entretien et nettoyage	Nettoyer avec un chiffon propre et doux. Ne pas utiliser de produits chimiques agressifs ou de détergents puissants
Température de fonctionnement	-10°C à 50°C
Utilisation prévue	Usage intérieur, à l'abri de l'humidité et des produits chimiques
Sécurité	Porter des lunettes de sécurité et des gants lors de l'assemblage. Respecter la charge maximale. Ne pas assembler sous l'influence de l'alcool ou de drogues. Deux personnes requises pour l'assemblage
Pièces incluses	2 glissières, 16 ou 24 vis (selon modèle), 14 ou 16 écrous, 2 poignées de verrouillage préinstallées, 2 ressorts préinstallés
Réparabilité	Pièces détachées disponibles : vis, écrous, poignées de verrouillage, ressorts. Le produit peut être démonté pour remplacement
Outils nécessaires pour l'assemblage	Tournevis cruciforme (visseuse électrique possible en réglant la vitesse)
Informations générales	Notice téléchargeable gratuitement au format PDF. Assistance par email pour traduction dans différentes langues

FOIRE AUX QUESTIONS - 7601Z Vevor

Comment installer la glissière de tiroir 7601Z ?

Suivez la procédure d'installation fournie dans la notice. Fixez d'abord le rail extérieur sur le meuble, puis insérez le tiroir. Veillez à respecter les espacements de 19,5 mm et 76 mm indiqués.

Quelle est la charge maximale supportée ?

La charge maximale dépend du modèle. Par exemple, le modèle 7601Z-18" supporte 225 kg, tandis que le 7601Z-60" supporte 80 kg. Consultez le tableau des spécifications pour chaque longueur.

Quels outils sont nécessaires pour l'assemblage ?

Un tournevis cruciforme est recommandé. Si vous utilisez une visseuse électrique, réglez-la à faible vitesse pour éviter d'endommager les pièces.

Faut-il être deux pour installer la glissière ?

Oui, la notice recommande deux personnes pour faciliter l'assemblage et garantir un montage correct et sécurisé.

Comment nettoyer la glissière ?

Utilisez un chiffon propre et doux. Évitez les produits chimiques agressifs, les nettoyants puissants ou les détergents qui pourraient endommager le revêtement.

Peut-on utiliser la glissière à l'extérieur ?

Non, elle est conçue pour un usage intérieur. Évitez l'exposition à l'air libre, à l'humidité, aux environnements humides ou chimiques.

Que faire si une pièce est manquante dans le colis ?

Contactez le service client Vevor. La notice contient une liste des pièces avec quantités selon le modèle. Vérifiez d'abord que vous avez bien toutes les pièces.

Comment mesurer la longueur de tiroir adaptée à ce modèle ?

Les modèles sont déclinés en pouces (18" à 60"). Mesurez la profondeur intérieure de votre tiroir et choisissez le modèle correspondant. Par exemple, 7601Z-18" convient pour un tiroir de 18,5 pouces.

Les poignées de verrouillage sont-elles réglables ?

Les poignées sont préinstallées et verrouillent la glissière en position fermée. Elles ne sont pas réglables en hauteur mais assurent un maintien sûr.

Où télécharger la notice d'utilisation ?

La notice est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez également demander une traduction dans votre langue par email.

MODE D'EMPLOI 7601Z Vevor

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser de ne plus vous informer des mises à jour technologiques ou logicielles de notre procédé.

AVERTISSEMENT :

1. Veuillez assembler le produit en respectant scrupuleusement les instructions. Un montage incorrect peut être dangereux.
2. Veuillez porter des lunettes de sécurité et des gants de travail correctement pendant l'assemblage.
3. N'essayez pas d'assembler le produit lorsque vous vous sentez fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments.
4. La capacité de charge et les autres paramètres du produit s'appliquent uniquement au produit correctement et complètement assemblé.
5. Séparez et comptez toutes les pièces et le matériel.
6. Préparez l'outil suivant : tournevis cruciforme.
7. Si vous utilisez des outils électriques, veillez à ralentir et à vous arrêter lorsque cela est nécessaire.
8. Deux personnes sont nécessaires pour l'assemblage.
9. Respecter uniquement l'usage prévu. Conserver les instructions.

Attention :

1. Faites attention à l'étanchéité et à la résistance à l'humidité, ne pas être placé à l'air libre, dans un environnement humide ou chimique.
2. Attention aux produits chimiques agressifs : n'utilisez pas de produits chimiques, de nettoyants ou de détergents puissants pour nettoyer les produits. Les taches peuvent être essuyées avec un chiffon propre.
3. Faites attention aux températures élevées, ne placez pas le produit dans un environnement où la température est trop élevée (exigences environnementales recommandées pour le produit : température de fonctionnement : -10°C-50°C).

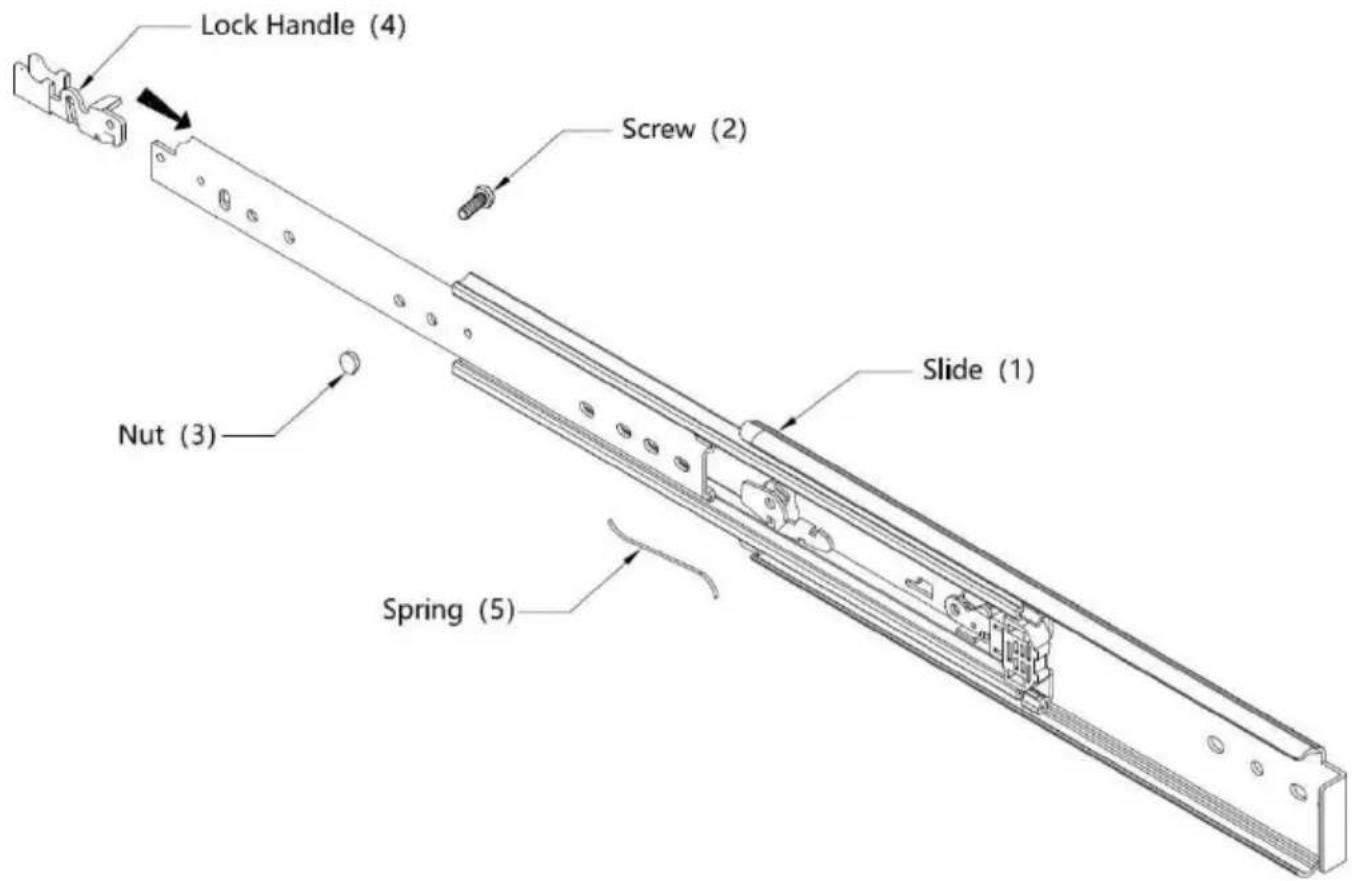

Présentation du produit

7601Z-16"~7601Z-30"

Liste des pièces
Code	Article	Image	Qté.
1	Glisser		2
2	Vis		16
3	Noix		16
4	Poignée de verrouillage (Installé)		2
5	Printemps (Installé)		2

7601Z-32"~7601Z-60"

Liste des pièces
Code	Article	Image	Qté.
1	Glisser		2
2	Vis		24
3	Noix		14
4	Poignée de verrouillage (Installé)		2
5	Printemps (Installé)		2

Présentation du produit

Modèle	Longueur de tiroi applicable (pouces)	Longueur de coulissement (mm)	Charge maximale (kg lb)
7601Z-18"	18,5	457	225/500
7601Z-20"	20,5	508	202,5/450
7601Z-22"	22,5	559	186/413
7601Z-28"	28,5	711	159/353
7601Z-30"	30,5	762	155,4/343
7601Z-32"	32,5	813	155,4/332
7601Z-36"	36,5	914	139,5/310
7601Z-38"	38,5	965	134/298
7601Z-40"	40,5	1016	129,6/288
7601Z-44"	44,5	1118	119,7/266
7601Z-48"	48,5	1219	105,3/243
7601Z-52"	52,5	1321	100/222
7601Z-56"	56,5	1422	90/200
7601Z-60"	60,5	1524	80/178

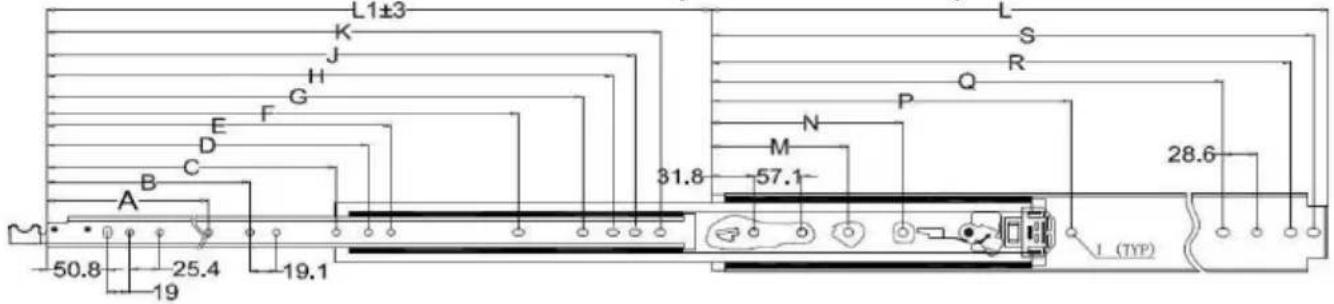

7601Z Schéma des trous d'installation (unités : mm)

Procédure d'installation (méthode 1)

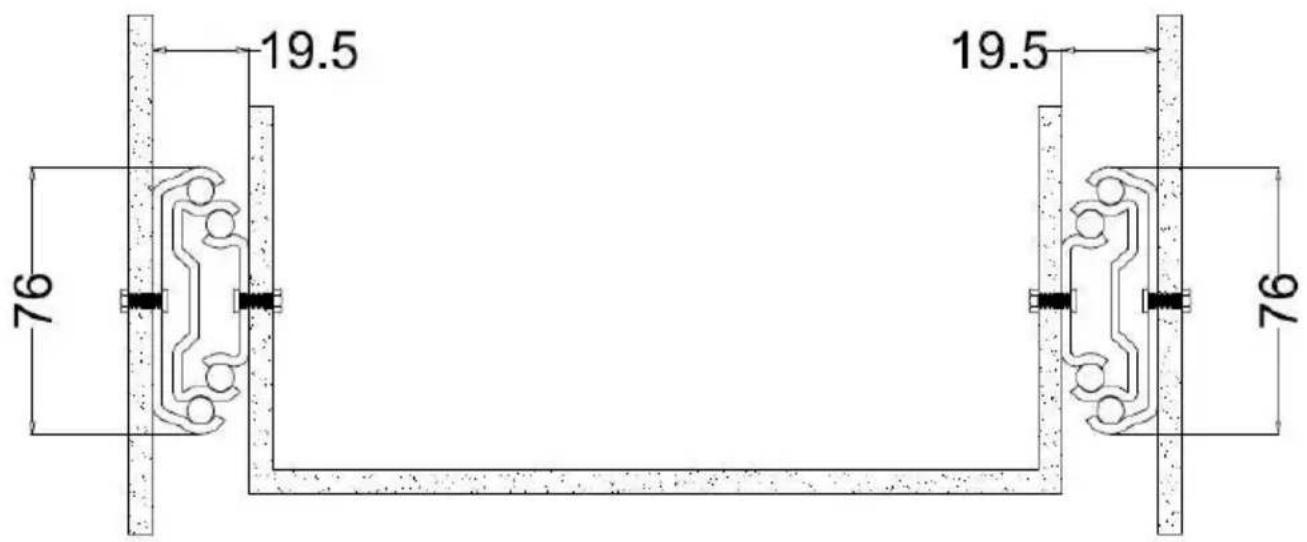

1. Faites attention à l'espace d'installation des deux côtés. (Unités : mm)

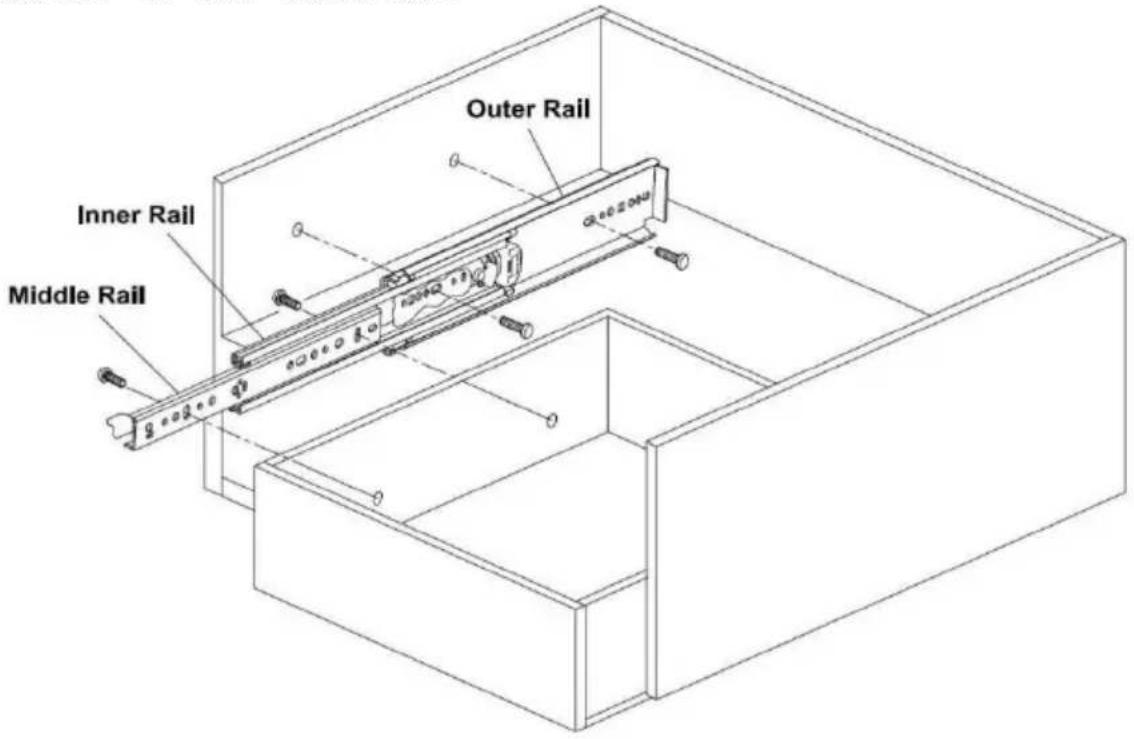

1. Installez le rail extérieur.

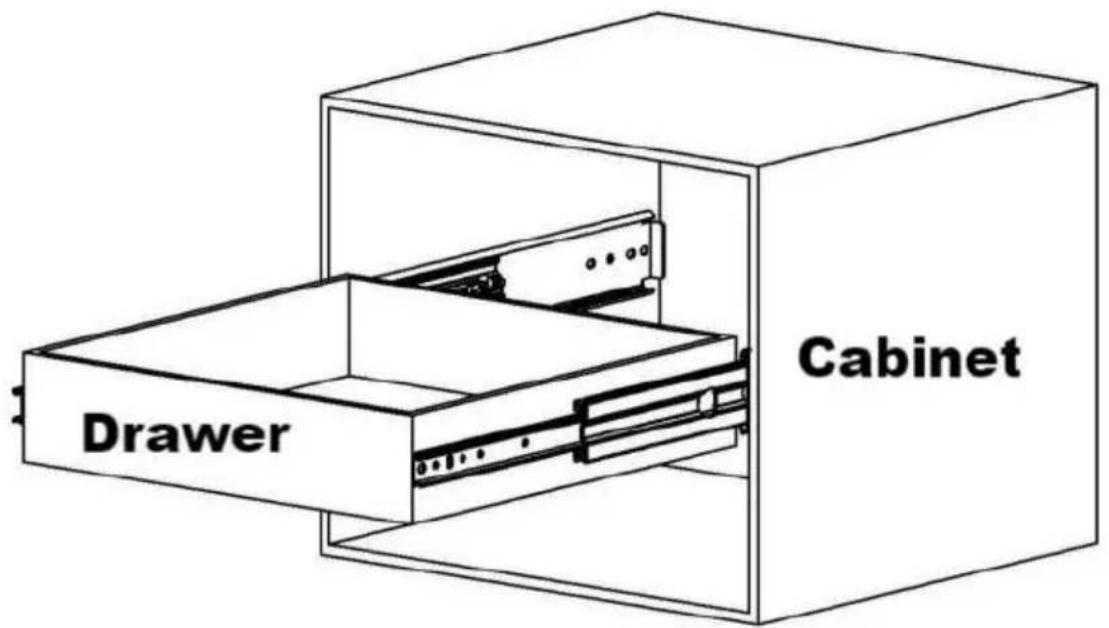

1. Installez le tiroir.

Procédure d'installation (méthode 2)

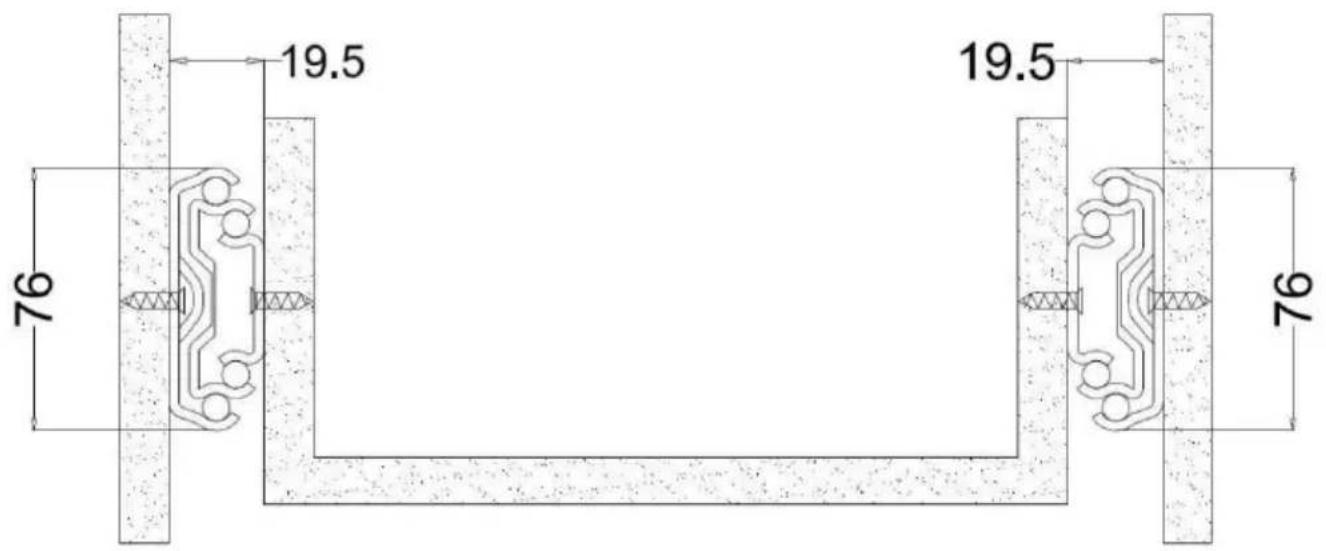

1. Faites attention à l'espace d'installation des deux côtés. (Unités : mm)

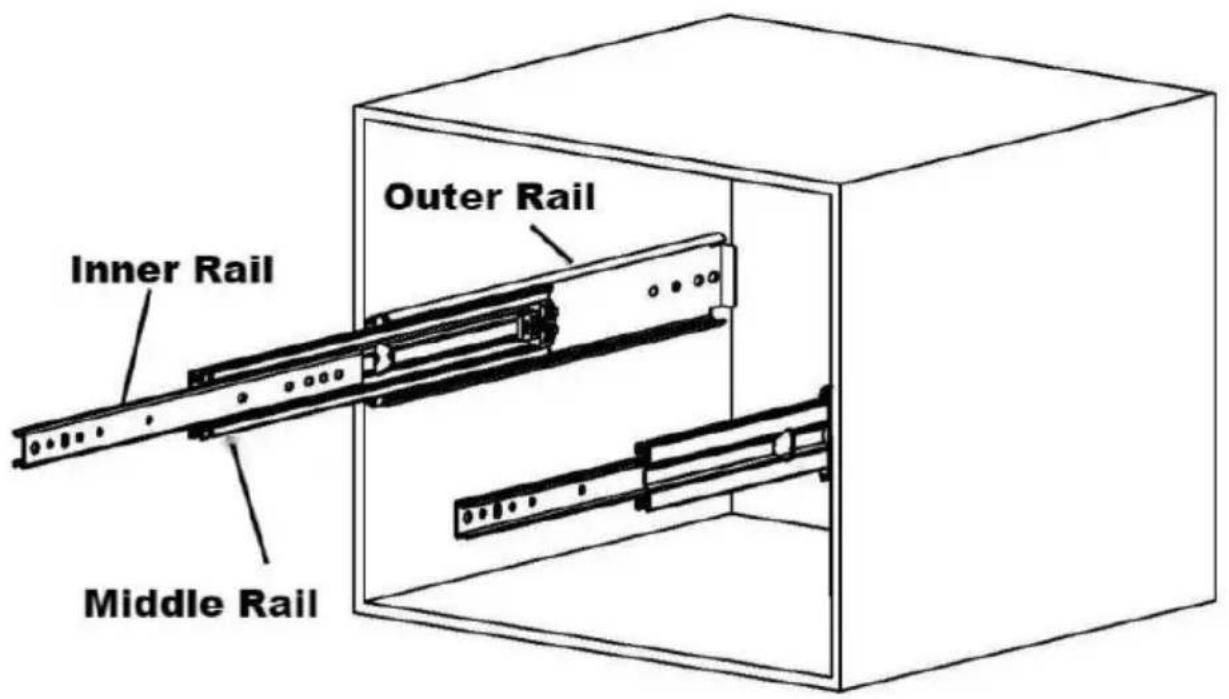

1. Installez le rail extérieur.

3. Installez le tiroir.
