Typ produktu	Teleskopowa prowadnica szuflady
Marka	Vevor
Model	7601Z (warianty od 18 do 60 cali)
Długość wysuwu	Od 457 mm do 1524 mm w zależności od modelu
Maksymalna nośność	Od 80 kg (model 60") do 225 kg (model 18")
Zasilanie	Brak (mechaniczny)
Główna funkcja	Umożliwia otwieranie i zamykanie szuflady z blokadą w pozycji zamkniętej
Konserwacja i czyszczenie	Czyścić czystą, miękką szmatką. Nie używać agresywnych chemikaliów ani silnych detergentów
Temperatura pracy	Od -10°C do 50°C
Przeznaczenie	Do użytku wewnętrznego, z dala od wilgoci i chemikaliów
Bezpieczeństwo	Nosić okulary ochronne i rękawice podczas montażu. Przestrzegać maksymalnego obciążenia. Nie montować pod wpływem alkoholu ani narkotyków. Wymagane są dwie osoby do montażu
Dołączone części	2 prowadnice, 16 lub 24 śruby (w zależności od modelu), 14 lub 16 nakrętek, 2 preinstalowane uchwyty blokujące, 2 preinstalowane sprężyny
Możliwość naprawy	Dostępne części zamienne: śruby, nakrętki, uchwyty blokujące, sprężyny. Produkt można zdemontować w celu wymiany
Narzędzia potrzebne do montażu	Wkrętak krzyżakowy (możliwa wkrętarka elektryczna z regulacją prędkości)
Informacje ogólne	Instrukcja do pobrania za darmo w formacie PDF. Pomoc e-mail w sprawie tłumaczenia na różne języki

Często zadawane pytania - 7601Z Vevor

Jak zainstalować prowadnicę szuflady 7601Z?

Postępuj zgodnie z procedurą instalacji podaną w instrukcji. Najpierw przymocuj szynę zewnętrzną do mebla, a następnie włóż szufladę. Upewnij się, że zachowujesz odstępy 19,5 mm i 76 mm wskazane w instrukcji.

Jaka jest maksymalna nośność?

Maksymalne obciążenie zależy od modelu. Na przykład model 7601Z-18" wytrzymuje 225 kg, podczas gdy model 7601Z-60" wytrzymuje 80 kg. Sprawdź tabelę specyfikacji dla każdej długości.

Jakie narzędzia są potrzebne do montażu?

Zalecany jest wkrętak krzyżakowy. Jeśli używasz wkrętarki elektrycznej, ustaw niską prędkość, aby nie uszkodzić części.

Czy do montażu prowadnicy potrzebne są dwie osoby?

Tak, instrukcja zaleca dwie osoby, aby ułatwić montaż i zapewnić prawidłowy i bezpieczny montaż.

Jak czyścić prowadnicę?

Użyj czystej, miękkiej szmatki. Unikaj agresywnych chemikaliów, silnych środków czyszczących lub detergentów, które mogą uszkodzić powłokę.

Czy prowadnicę można używać na zewnątrz?

Nie, jest przeznaczona do użytku wewnętrznego. Unikaj wystawiania na działanie powietrza, wilgoci, wilgotnych lub chemicznych środowisk.

Co zrobić, jeśli w paczce brakuje jakiejś części?

Skontaktuj się z obsługą klienta Vevor. Instrukcja zawiera listę części z ilościami w zależności od modelu. Najpierw sprawdź, czy masz wszystkie części.

Jak zmierzyć długość szuflady odpowiednią dla tego modelu?

Modele są dostępne w calach (18" do 60"). Zmierz głębokość wewnętrzną swojej szuflady i wybierz odpowiedni model. Na przykład 7601Z-18" nadaje się do szuflady o głębokości 18,5 cala.

Czy uchwyty blokujące są regulowane?

Uchwyty są preinstalowane i blokują prowadnicę w pozycji zamkniętej. Nie są regulowane pod względem wysokości, ale zapewniają bezpieczne trzymanie.

Gdzie pobrać instrukcję obsługi?

Instrukcja jest dostępna bezpłatnie w formacie PDF na notice-facile.com. Możesz również poprosić o tłumaczenie na swój język drogą e-mailową.

INSTRUKCJA OBSŁUGI 7601Z Vevor

To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokład zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie pra do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.

OSTRZEŻENIE:

1. Prosimy o montaż produktu ściśle według instrukcji. Nieprawidłowy montaż może być niebezpieczny.
2. Podczas montażu należy prawidłowo nosić okulary ochronne i rękaw robocze.
3. Nie należy podejmować prób montażu produktu, gdy jest się zmęczonym lub pod wpływem alkoholu, narkotyków lub leków.
4. Nośność i inne parametry produktu odnoszą się wyłącznie do produ prawidłowo i kompletnie zmontowanego.
5. Oddziel i policz wszystkie części i elementy sprzętowe.
6. Przygotuj następujące narzędzie: śrubokręt krzyżakowy.
7. Używając elektronarzędzi, pamiętaj o zwolnieniu i zatrzymaniu się, że jest to konieczne.
8. Do montażu potrzebne są dwie osoby.
9. Stosuj wyłącznie zgodnie z przeznaczeniem. Zachowaj instrukcję.

Uwaga:

1. Należy zwrócić uwagę na to, aby produkt był wodoodporny i odpor wilgoć. Nie należy umieszczać go na otwartej przestrzeni, w wilgotnym chemicznym środowisku.
2. Zwróć uwagę na silne środki chemiczne. Nie używaj silnych środkó chemicznych, środków czyszczących ani detergentów do czyszczenia produktów. Aby oczyścić produkt, plamy można przetrzeć czystą szmatk
3. Należy zwrócić uwagę na wysoką temperaturę, nie należy umieszcz produktu w środowisku, w którym temperatura jest zbyt wysoka (zaleca wymagania środowiskowe produktu: temperatura pracy: -10°C-50°C).

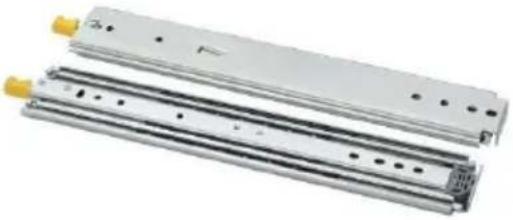

Wprowadzenie do produktu

7601Z-16"\~7601Z-30"

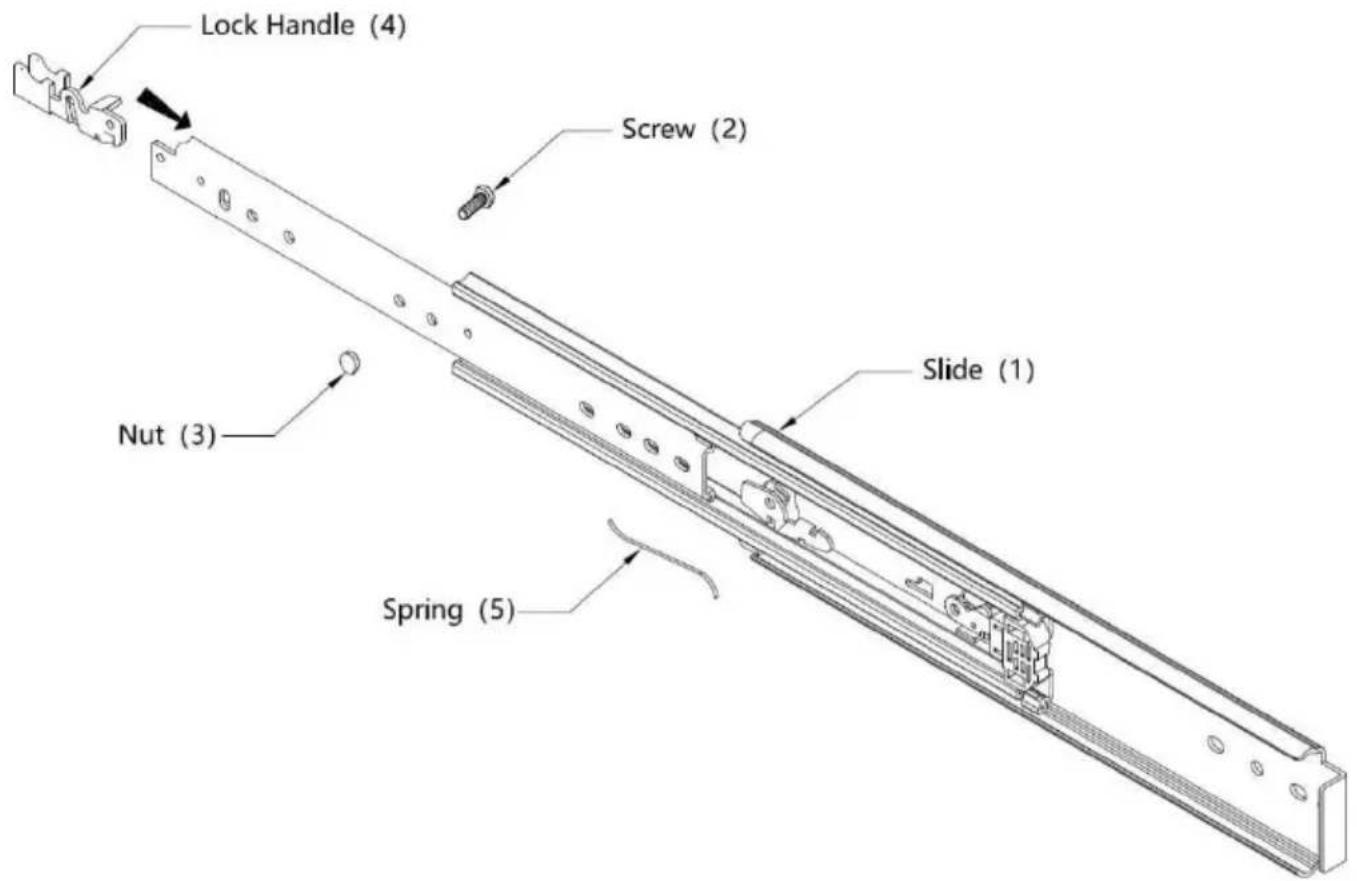

Lista części
Kod	Przedmiot	Zdjęcie	Ilość
1	Slajd		2
2	Śruba		16
3	Nakrętka		16
4	Klamka blokująca (Zainstalowan o)		2
5	Wiosna (Zainstalowan o)		2

7601Z-32"\~7601Z-60"

Lista części
Kod	Przedmiot	Zdjęcie	Ilość
1	Slajd		2
2	Śruba		24
3	Nakrętka		14
4	Klamka blokująca (Zainstalowan o)		2
5	Wiosna (Zainstalowan o)		2

Produkt Wstęp

Model	Długość szuflady (cale)	Długość przesuwu (mm)	Maksymalne obciążenie (kg/funty)
7601Z-18"	18,5	457	225/500
7601Z-20"	20,5	508	202,5/450
7601Z-22"	22,5	559	186/413
7601Z-28"	28,5	711	159/353
7601Z-30"	30,5	762	155.4/343
7601Z-32"	32,5	813	155.4/332
7601Z-36"	36,5	914	139,5/310
7601Z-38"	38,5	965	134/298
7601Z-40"	40,5	1016	129,6/288
7601Z-44"	44,5	1118	119,7/266
7601Z-48"	48,5	1219	105.3/243
7601Z-52"	52,5	1321	100/222
7601Z-56"	56,5	1422	90/200
7601Z-60"	60,5	1524	80/178

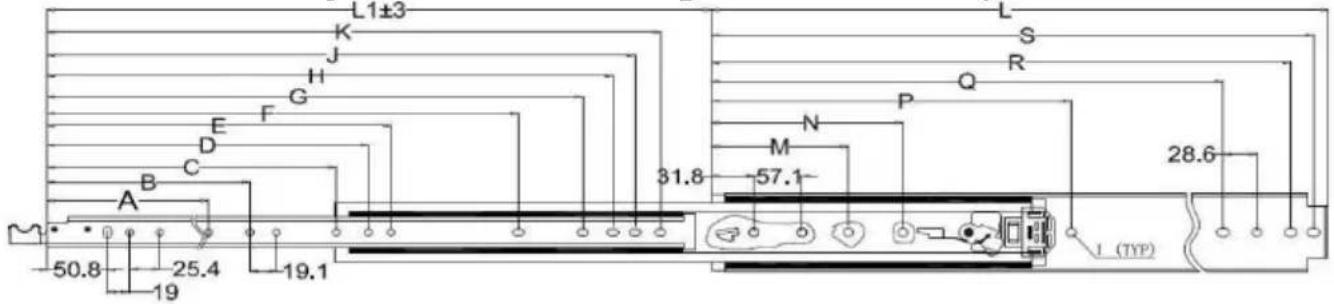

7601Z Instalacja Otwór Wzór (jednostki: mm)

Instalacja Procedura (Metoda 1)

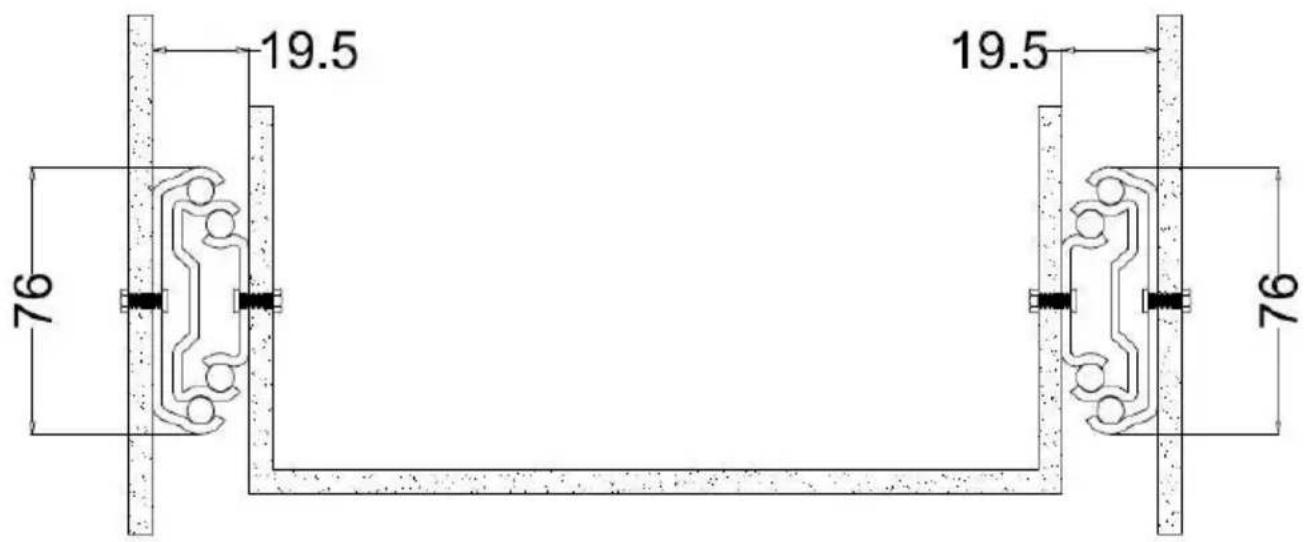

1. Zapłać uwaga Do ten instalacja przestrzeń NA Zarówno boki.(Jednostki: mm)

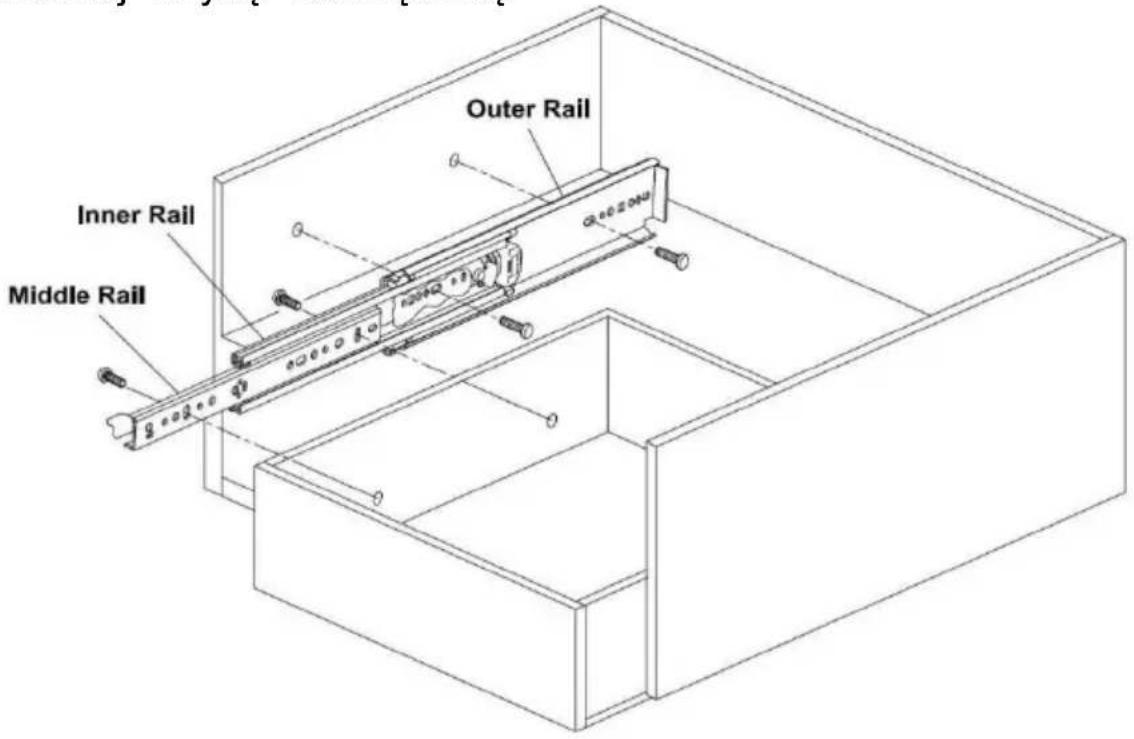

1. Zamontuj szynę zewnętrzną.

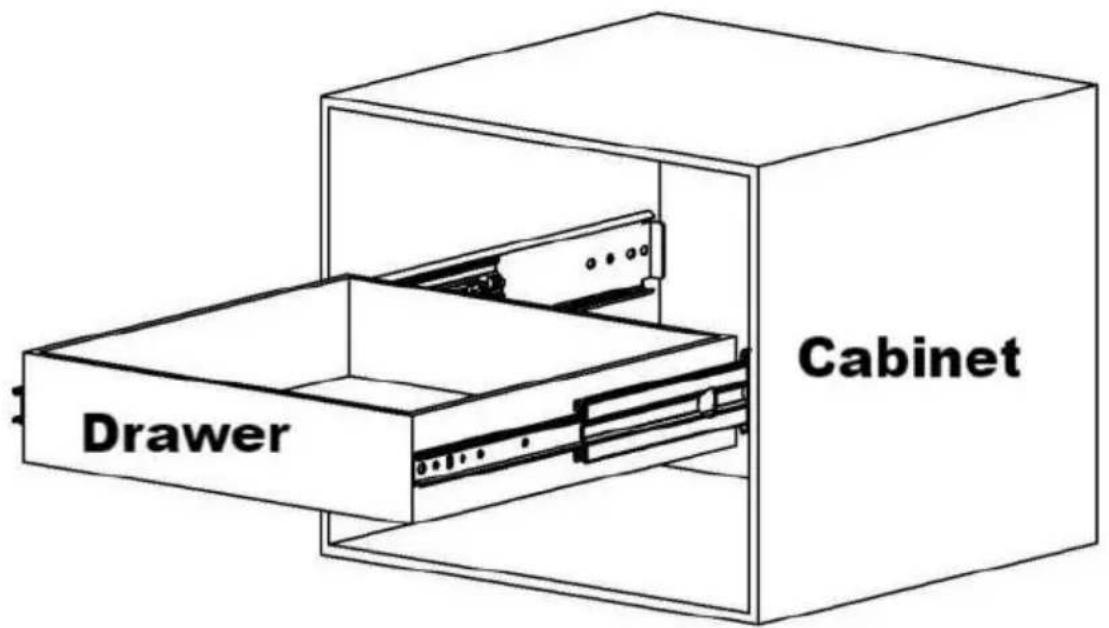

1. Zainstaluj szufladę.

Instalacja Procedura ( Metoda) 2 )

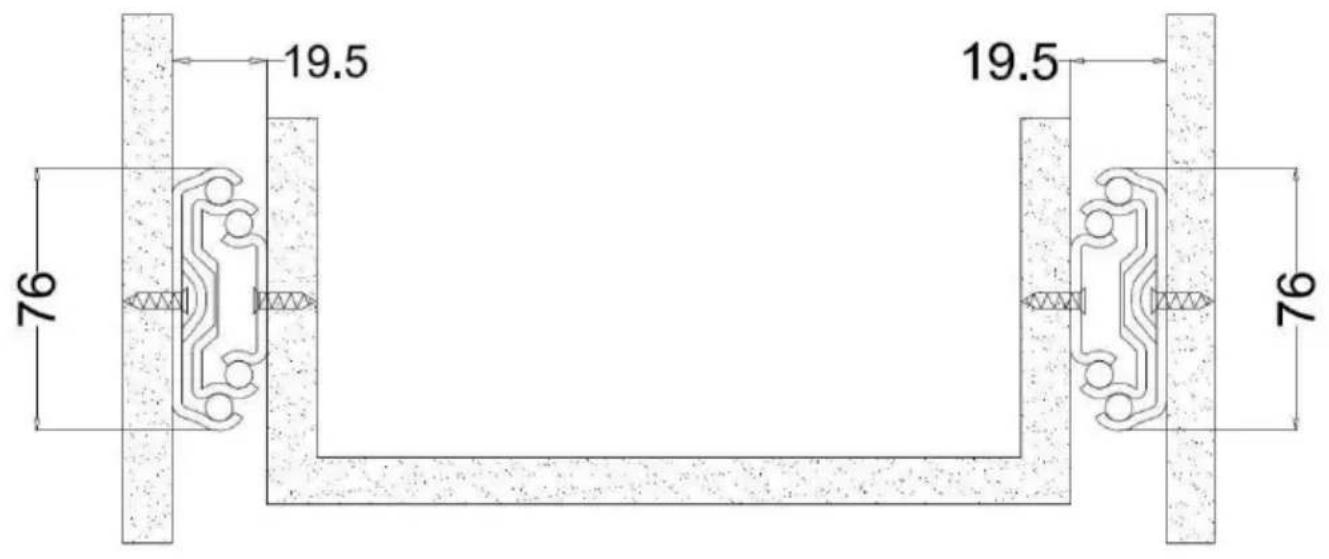

1. Należy zwrócić uwagę na przestrzeń montażową po obu stronac ( Jednostki : mm )

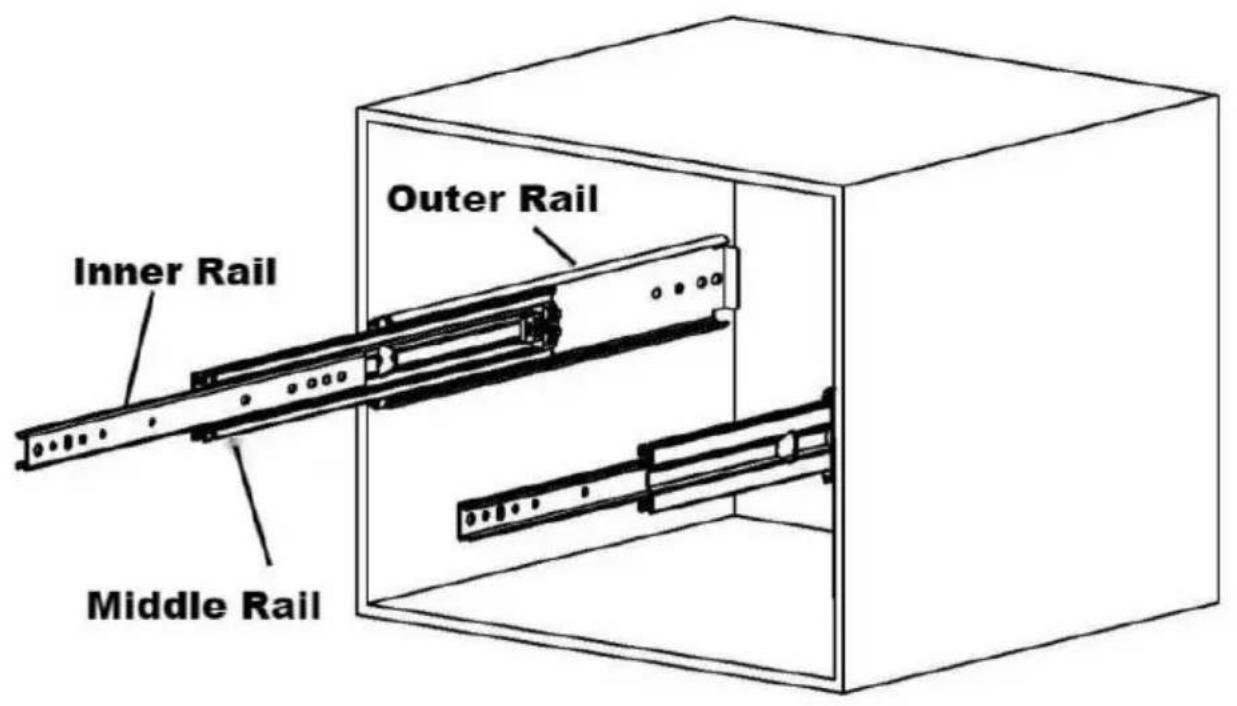

1. Zamontuj szynę zewnętrzna.
