Typ produktu	Prowadnica kulowa do szuflady
Marka	Vevor
Model	4605S2
Długość	460 mm
Szerokość	13 mm
Wysokość	45 mm
Materiał	Stal
Nośność	45 kg na parę
Typ łożyska	Kulki stalowe
Wysuw	Pełny wysuw (teleskopowy)
Montaż	Montaż trójczęściowy: szyna wewnętrzna, środkowa i zewnętrzna
Demontaz szuflady	System odblokowania za pomocą dźwigni lub widelca
Liczba prowadnic w opakowaniu	1 para (2 prowadnice)
Mocowanie	Dołączone śruby (wymagany wkrętak krzyżakowy)
Konserwacja	Czyścić suchą szmatką; w razie potrzeby smarować suchym smarem
Czyszczenie	Przetrzeć miękką, suchą szmatką; nie używać środków ściernych
Bezpieczeństwo	Podczas montażu nosić rękawice i okulary ochronne; nie przekraczać maksymalnego obciążenia
Części zamienne	Niedostępne osobno; w przypadku wymiany skontaktować się z producentem
Naprawialność	Produkt nienaprawialny przez użytkownika; w przypadku awarii wymienić
Informacje ogólne	Gwarancja: 1 rok; importowane przez Vevor

Często zadawane pytania - 4605S2 Vevor

Jak zainstalować prowadnicę kulową Vevor 4605S2?

Najpierw przymocuj szynę zewnętrzną do wewnątrz szafki za pomocą dołączonych śrub. Następnie przykręć szynę wewnętrzną do szuflady. Na koniec włóż szufladę, wsuwając szynę wewnętrzną do szyny środkowej. Upewnij się, że szyny są dobrze wyrównane, a kulki są na swoim miejscu.

Jak zdemontować szufladę?

Wyciągnij szufladę całkowicie do przodu. Użyj dźwigni lub widelca, aby nacisnąć zaczep odblokowujący znajdujący się na szynie środkowej, a następnie wyciągnij szufladę z prowadnic.

Jaka jest nośność tej prowadnicy?

Maksymalna nośność wynosi 45 kg na parę prowadnic, pod warunkiem prawidłowego montażu i równomiernego rozłożenia ciężaru.

Czy ta prowadnica nadaje się do wszystkich typów szafek?

Nadaje się do standardowych szafek drewnianych. Sprawdź, czy grubość panelu bocznego wynosi co najmniej 13 mm, a głębokość szafki co najmniej 460 mm. Odstęp między szufladą a szafką powinien wynosić 2-3 mm z każdej strony.

Jakie narzędzia są potrzebne do montażu?

Wystarczy wkrętak krzyżakowy. Zaleca się noszenie rękawic i okularów ochronnych, aby uniknąć obrażeń.

Czy prowadnica jest dostarczana ze śrubami?

Tak, zestaw zawiera niezbędne śruby do mocowania szyn do szafki i szuflady. Śruby są standardowego rozmiaru, pasujące do wstępnie wywierconych otworów.

Jak konserwować prowadnice?

Regularnie czyść szyny suchą szmatką, aby usunąć kurz. Jeśli ruch staje się mniej płynny, nałóż suchy smar (np. WD-40 specjalny silikonowy) na kulki i szyny. Unikaj tłustych smarów, które przyciągają brud.

Szuflada blokuje się lub nie wysuwa się prawidłowo, co robić?

Sprawdź, czy szyny są dobrze wyrównane, a śruby dokręcone. Upewnij się, że szuflada nie jest zbyt ciężka, a kulki nie są zablokowane. Jeśli problem nie ustąpi, zdemontuj szufladę i sprawdź szyny pod kątem uszkodzeń.

Czy mogę użyć tych prowadnic do szuflady kuchennej?

Tak, doskonale nadają się do szuflad kuchennych, pod warunkiem że całkowita waga (szuflada + zawartość) nie przekracza 45 kg. Stalowe kulki zapewniają dobrą odporność na zużycie.

Co zrobić, jeśli brakuje części lub jest uszkodzona?

Skontaktuj się z obsługą klienta Vevor za pośrednictwem sprzedawcy lub strony internetowej. Przygotuj numer zamówienia i model 4605S2. Wyślą Ci części zamienne na gwarancji.

INSTRUKCJA OBSŁUGI 4605S2 Vevor

To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokład zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie pra do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obs

OSTRZEŻENIE:

1. Prosimy o montaż produktu ściśle według instrukcji. Nieprawidłowy montaż może być niebezpieczny.
2. Podczas montażu należy prawidłowo nosić okulary ochronne i rękaw robocze.
3. Nie należy podejmować prób montażu produktu, gdy jest się

zmęczonym lub pod wpływem alkoholu, narkotyków lub leków.

1. Nośność i inne parametry produktu odnoszą się wyłącznie do produ prawidłowo i kompletnie zmontowanego.
2. Oddziel i policz wszystkie części i elementy sprzętowe.
3. Przygotuj następujące narzędzie: śrubokręt krzyżakowy.
4. Używając elektronarzędzi, pamiętaj o zwolnieniu i zatrzymaniu się, że jest to konieczne.
5. Do montażu potrzebne są dwie osoby.
6. Postępuj zgodnie z przeznaczeniem tylko. Zapisz instrukcje.

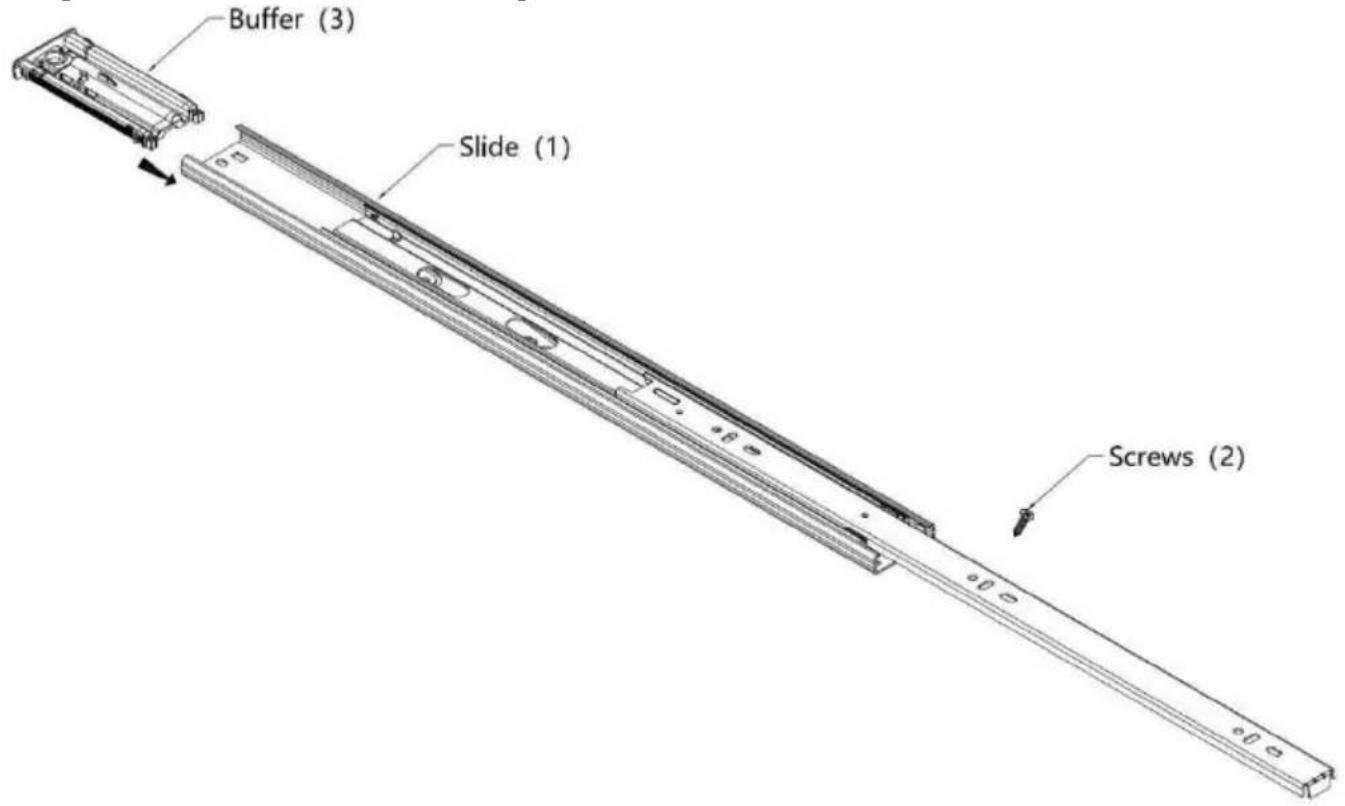

Wprowadzenie do produktu

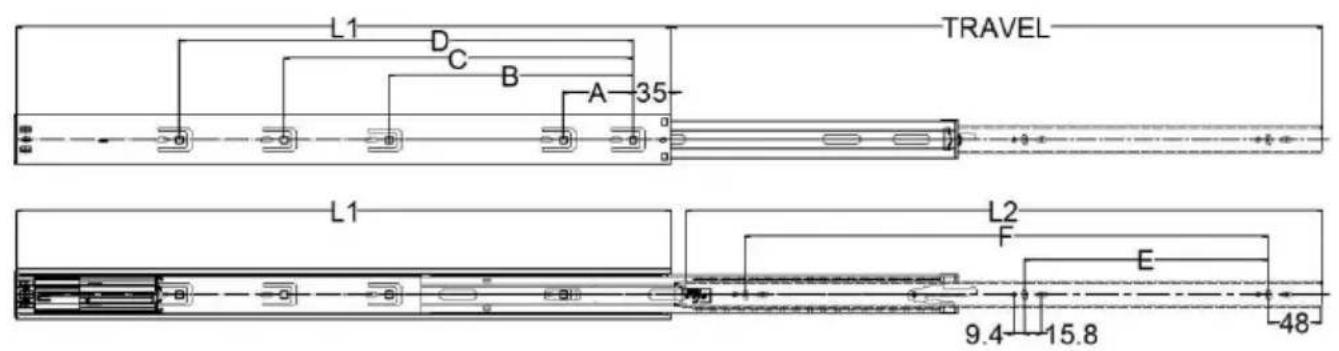

Instalacja Wymiary (mm)

Model	Rozmiar (mm)		Podróż (mm)	Otwór Wzór (mm)
	L1	L2		A	B	C	D	mi	F
4605S2.350	350	332	325	64	192	/	/	128	241
4605S2.400	400	382	400	64	224	/	/	160	288
4605S2.450	450	432	450	64	224	288	/	160	320
4605S2.500	500	482	500	64	224	320	/	192	384
4605S2.550	550	532	550	64	224	384	/	192	416
4605S2.600	600	582	600	64	224	352	416	224	480

Instalacja Procedura

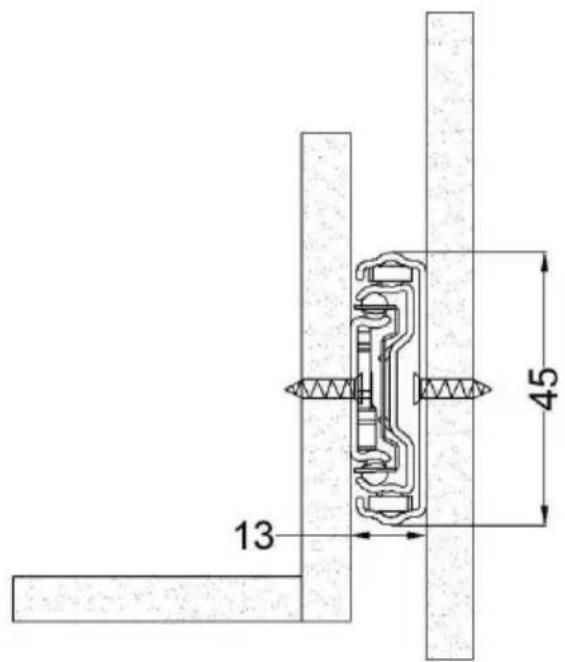

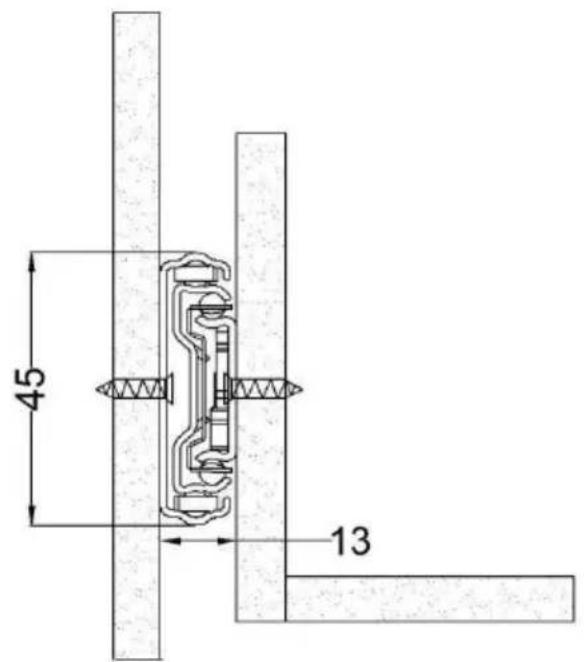

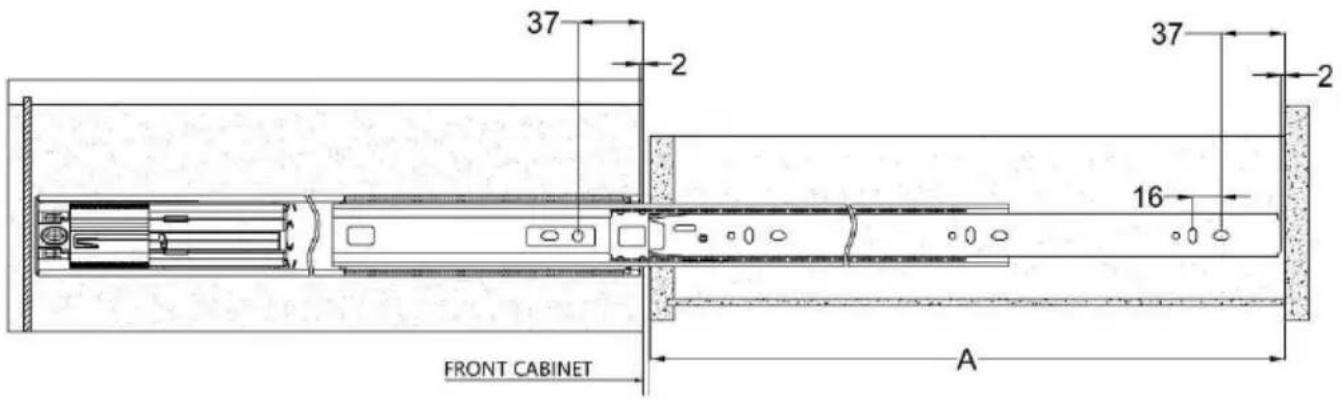

◆ Notatka ten następny dwa zwrotnica podczas instalacja:

1. Zapłać uwaga Do ten instalacja przestrzeń NA Zarówno boki.(Jednostki: mm)

2,2 mm z dala od ten przód koniec z ten szafka.(Jednostki: mm)

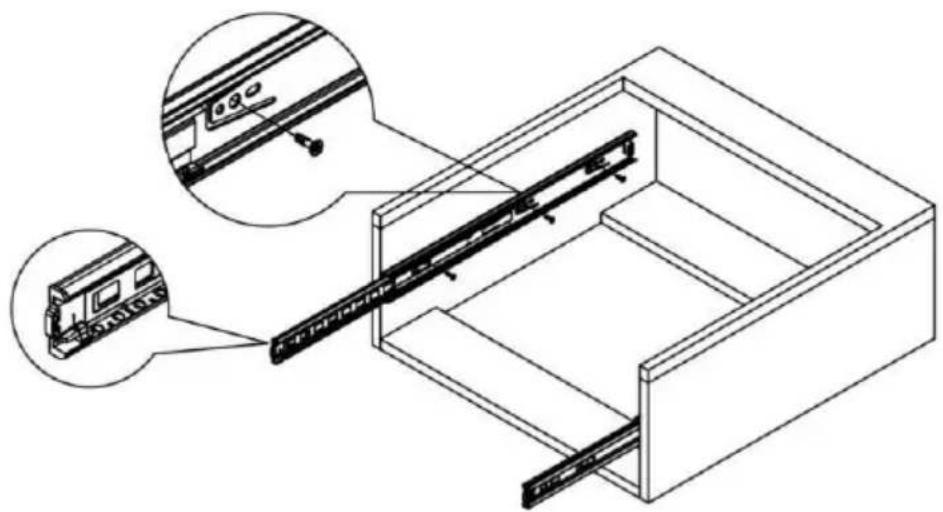

KROK 1: Szafka Instalacja Dla Piłka Łożysko

1. Zainstaluj ten stal piłka kolej Do ten wewnątrz z ten gabinet wee Do ten dużyrysunek z ten śruba.

2. Ten koralik rama powinien Być pchnięty płaski z ten plik klej Do ułatwiać teninstalacja z ten szuflada.

KROK 2: Szuflada Slajd Instalacja

Śruba ten piłka kolej Do ten poza z ten szuflada Jak pokazano W ten ukladdiagram.

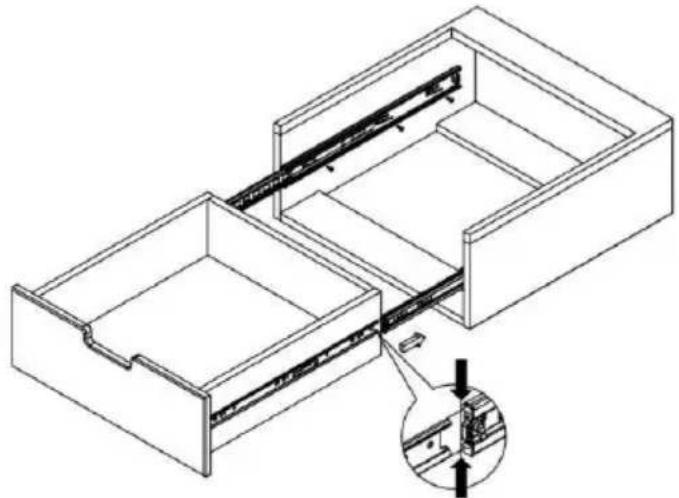

KROK 3: Szuflada Instalacja

Po obu stronach wewnętrznej szyny do górnej środkowej szyny przyklej plikszczelina Do zainstalować ten szuflada NA.

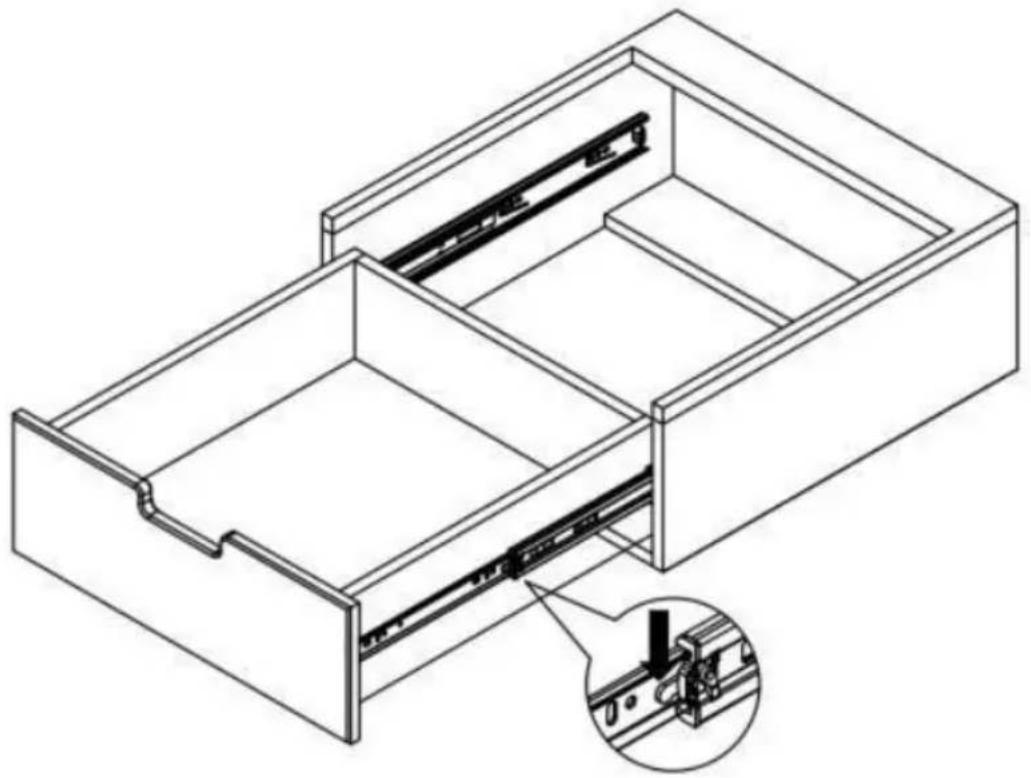

KROK 4: Demontaż Szuflada

Gdy usuwanie ten szuflada, ciągnąć ten szuflada na zewnątrz przez używając ten widelec W tenpowiększony obraz Do pociągnij to na zewnątrz całkowicie.
