4605S2 - Accesorio de mueble Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Corredera de bolas para cajón
Marca	Vevor
Modelo	4605S2
Longitud	460 mm
Ancho	13 mm
Altura	45 mm
Material	Acero
Capacidad de carga	45 kg por par
Tipo de rodamiento	Bolas de acero
Extensión	Extensión total (corredera telescópica)
Instalación	Montaje en tres partes: riel interior, central y exterior
Desmontaje del cajón	Sistema de desbloqueo por palanca o horquilla
Número de guías por paquete	1 par (2 guías)
Fijación	Tornillos incluidos (destornillador de estrella requerido)
Mantenimiento	Limpiar con un paño seco; lubricar si es necesario con un lubricante seco
Limpieza	Limpiar con un paño suave y seco; no usar productos abrasivos
Seguridad	Usar guantes y gafas de protección durante el montaje; no exceder la carga máxima
Piezas de repuesto	No disponibles por separado; contactar al fabricante para cualquier reemplazo
Reparabilidad	Producto no reparable por el usuario; reemplazar en caso de mal funcionamiento
Información general	Garantía: 1 año; importado por Vevor

Preguntas frecuentes - 4605S2 Vevor

¿Cómo instalar la corredera de bolas Vevor 4605S2?

Primero fije el riel exterior al interior del armario usando los tornillos incluidos. Luego, atornille el riel interior en el cajón. Finalmente, inserte el cajón deslizando el riel interior en el riel central. Asegúrese de que los rieles estén bien alineados y que las bolas estén en su lugar.

¿Cómo desmontar el cajón?

Tire el cajón completamente hacia adelante. Use una palanca o horquilla para presionar el clip de desbloqueo ubicado en el riel central, luego tire del cajón fuera de sus rieles.

¿Cuál es la capacidad de carga de esta corredera?

La capacidad de carga máxima es de 45 kg por par de guías, siempre que la instalación sea correcta y el peso esté distribuido uniformemente.

¿Esta corredera es adecuada para todo tipo de armarios?

Es adecuado para armarios de madera estándar. Verifique que el grosor del panel lateral sea de al menos 13 mm y que la profundidad del armario sea de al menos 460 mm. El espacio entre el cajón y el armario debe ser de 2 a 3 mm en cada lado.

¿Qué herramientas se necesitan para la instalación?

Un destornillador de estrella es suficiente. Se recomienda usar guantes y gafas de seguridad para evitar lesiones.

¿La corredera viene con tornillos?

Sí, el kit incluye los tornillos necesarios para fijar los rieles al armario y al cajón. Los tornillos son de tamaño estándar compatibles con los agujeros pretaladrados.

¿Cómo mantener las guías?

Limpie regularmente los rieles con un paño seco para quitar el polvo. Si el movimiento se vuelve menos fluido, aplique un lubricante seco (ej. WD-40 especial silicona) sobre las bolas y los rieles. Evite los lubricantes grasos que atraen la suciedad.

El cajón se atasca o no se desliza correctamente, ¿qué hacer?

Verifique que los rieles estén bien alineados y que los tornillos estén apretados. Asegúrese de que el cajón no esté demasiado pesado y que las bolas no estén obstruidas. Si el problema persiste, desmonte el cajón e inspeccione los rieles para detectar daños.

¿Puedo usar estas guías para un cajón de cocina?

Sí, son perfectamente adecuadas para cajones de cocina, siempre que el peso total (cajón + contenido) no supere los 45 kg. Las bolas de acero ofrecen una buena resistencia al desgaste.

¿Qué hacer si falta una pieza o está dañada?

Contacte al servicio al cliente de Vevor a través del vendedor o del sitio web. Tenga a mano su número de pedido y el modelo 4605S2. Le enviarán las piezas de repuesto bajo garantía.

MANUAL DE USUARIO 4605S2 Vevor

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar este manual de usuario. La apariencia del producto dependerá del producto que haya recibido. Le rogamos que nos disculpe si no le informamos de nuevo si hay actualizaciones tecnológicas o de software en nuestro producto.

Advertencia: Para reducir el riesgo de lesiones, el usuario debe leer atentamente el manual de instrucciones.

ADVERTENCIA:

1. Por favor, monte el producto siguiendo estrictamente las instrucciones. Un montaje incorrecto podría ser peligroso.
2. Utilice gafas de seguridad y guantes de trabajo adecuadamente durante el montaje.
3. No intente ensamblar el producto cuando se sienta cansado o bajo influencia de alcohol, drogas o medicamentos.
4. La capacidad de carga y otros parámetros del producto se aplican únicamente al producto ensamblado de forma correcta y completa.
5. Separe y cuente todas las piezas y el hardware.
6. Prepare la siguiente herramienta: destornillador de cabeza Philips.
7. Si utiliza herramientas eléctricas, tenga cuidado de reducir la velocidad y detenerse cuando sea necesario.
8. Se necesitan dos personas para el montaje.
9. Seguir los usos previstos solamente. Guarde las instrucciones.

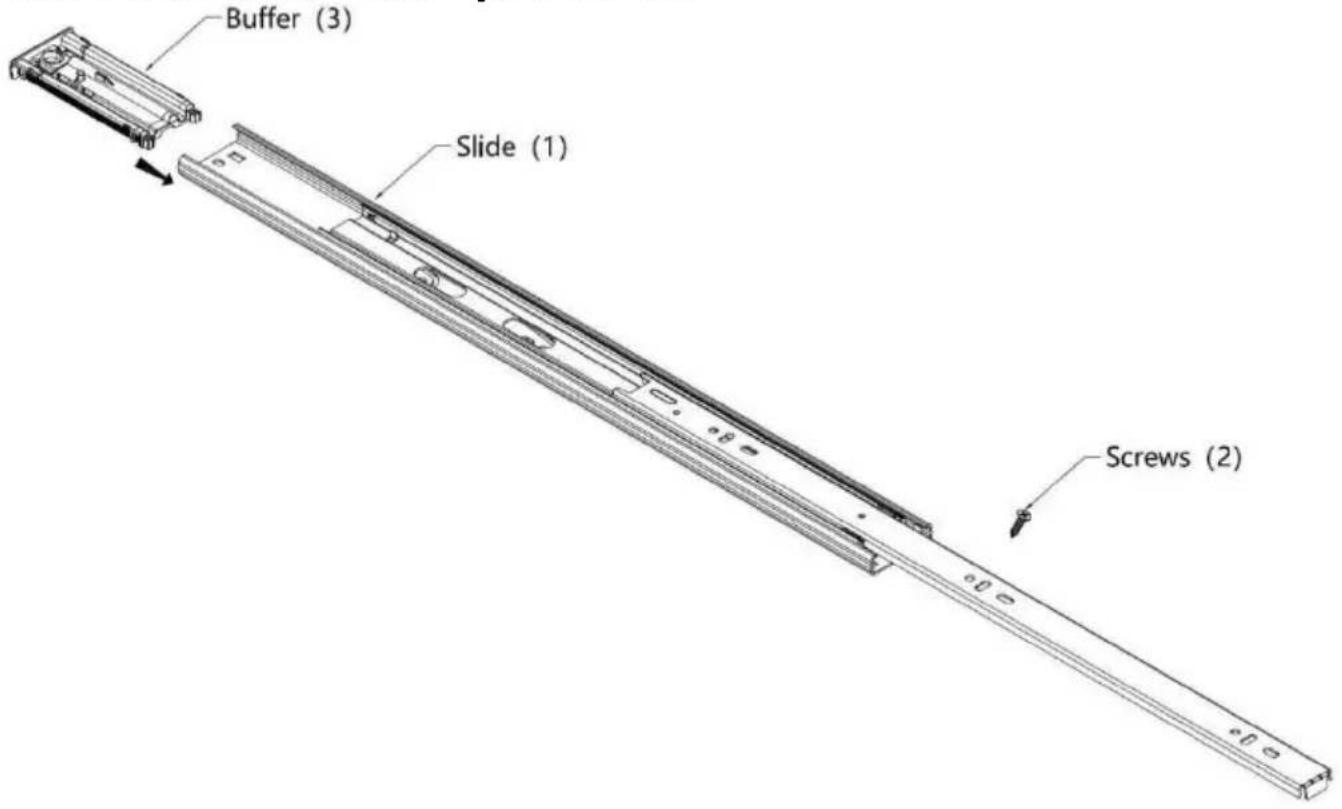

Introducción del producto

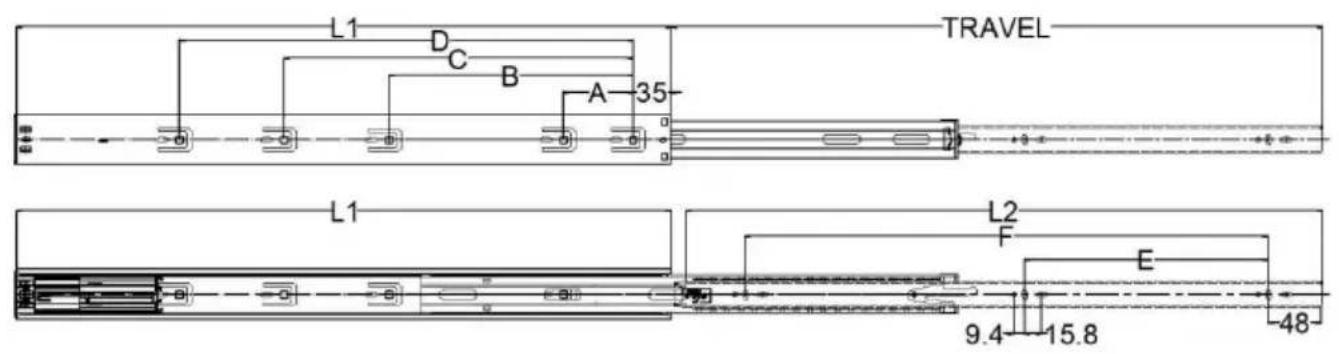

Instalación Dimensiones (milímetros)

Modelo	Tamaño (milímetro s)		Viajar (milímetros)	Agujero Patrón (milímetros)
	L1	L2		A	B	do	D	mi	F
4605S2.350	350	332	325	64	192	/	/	128	241
4605S2.400	400	382	400	64	224	/	/	160	288
4605S2.450	450	432	450	64	224	288	/	160	320
4605S2.500	500	482	500	64	224	320	/	192	384
4605S2.550	550	532	550	64	224	384	/	192	416
4605S2.600	600	582	600	64	224	352	416	224	480

Instalación Procedimiento

◆ Nota: preste atención a las siguientes dos agujas durante la instalación:

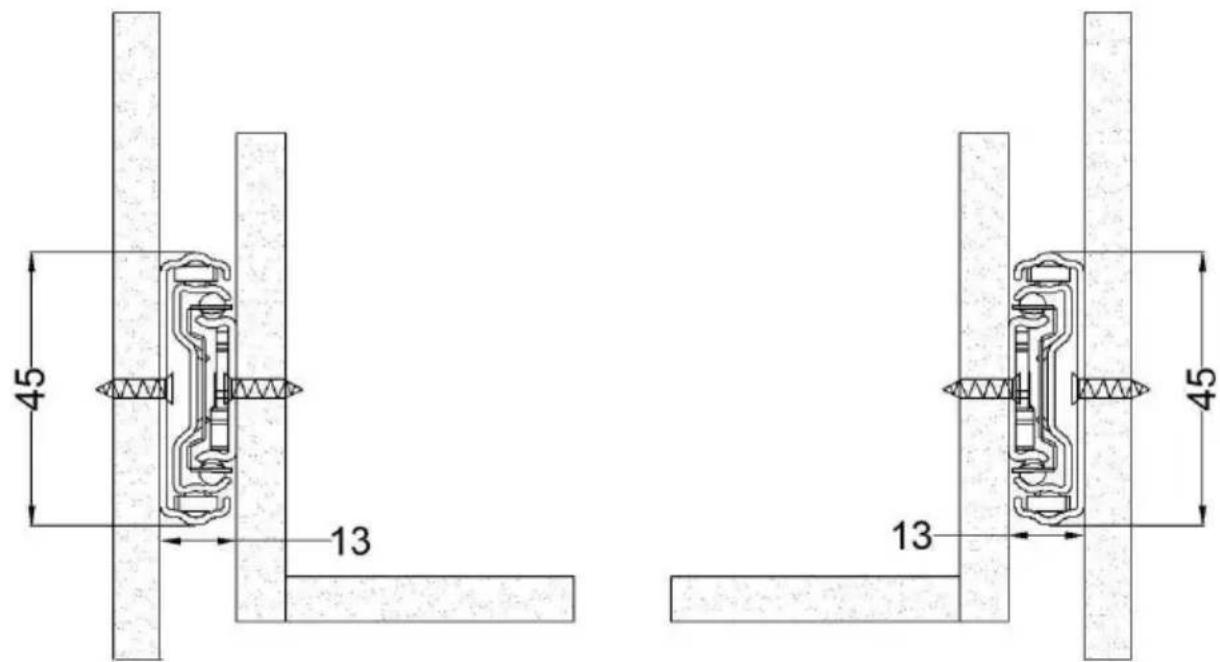

1. Preste atención al espacio de instalación en ambos lados. (Unidades: mm)

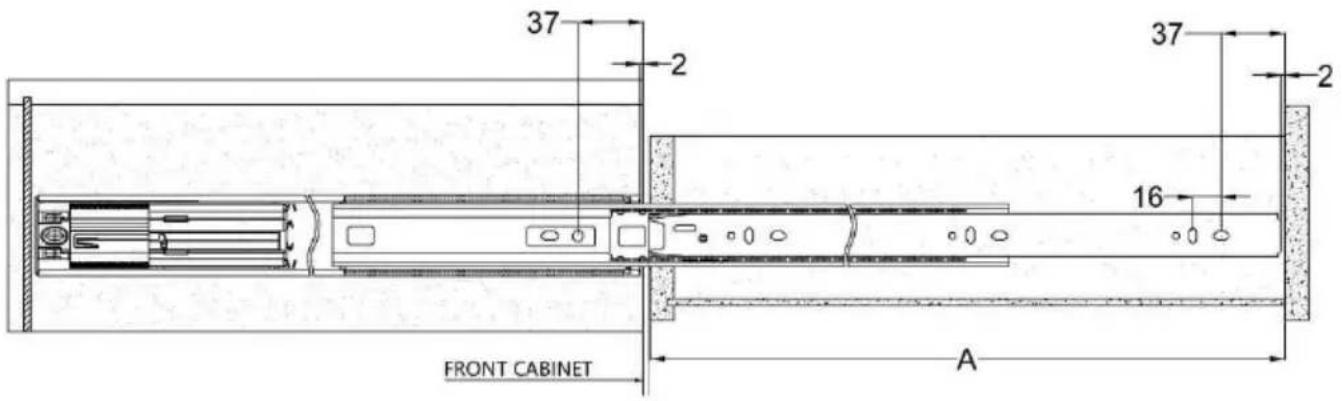

2,2 mm lejos del extremo frontal del gabinete. (Unidades: mm)

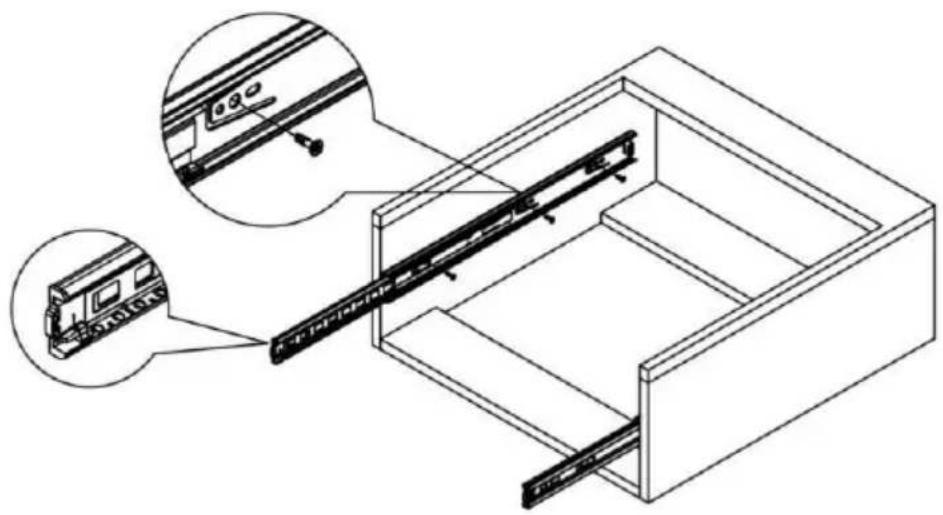

PASO 1: Instalación del gabinete para el cojinete de bolas

1. Instale el carril de bolas de acero en el interior del gabinete de acuerdo con el diagrama de tornillos.
2. El marco del talón debe empujarse plano con el archivo de pegamento para facilitar la instalación del cajón.

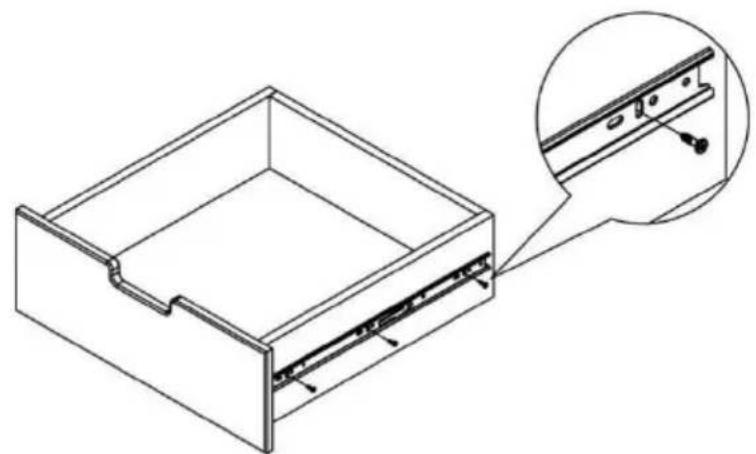

PASO 2: Instalación del deslizador del cajón

Atornille el carril de bolas en el exterior del cajón como se muestra en el diagrama de disposición.

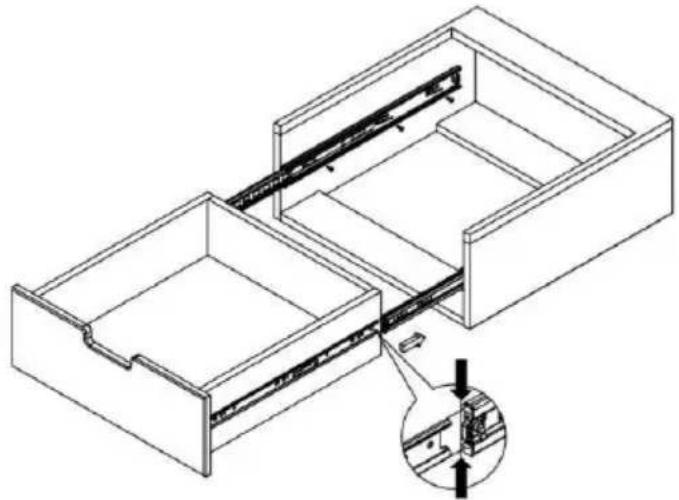

PASO 3: Instalación del cajón

En ambos lados del riel interior hasta el riel central superior, pegue con lima a través de la ranura para instalar el cajón.

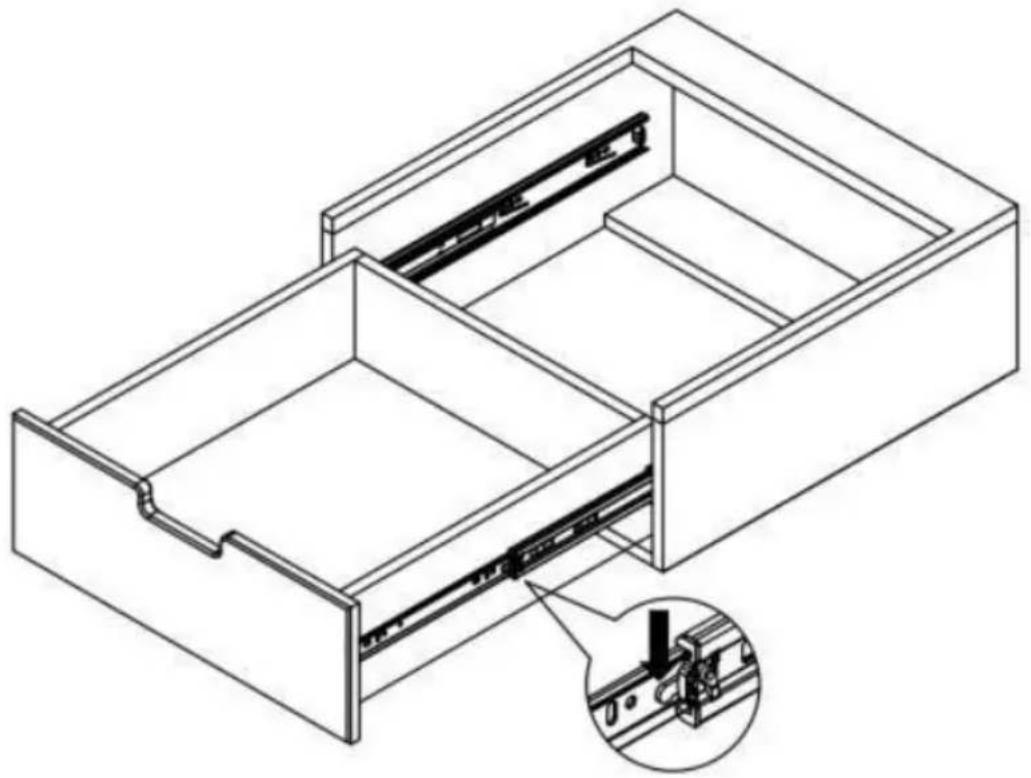

PASO 4: Desmontaje del cajón

Para retirar el cajón, tire del cajón hacia afuera usando el tenedor en la imagen ampliada. Tire de él completamente hacia afuera.
