Produkttyp	Kugelführung für Schublade
Marke	Vevor
Modell	4605S2
Länge	460 mm
Breite	13 mm
Höhe	45 mm
Material	Stahl
Tragfähigkeit	45 kg pro Paar
Lagertyp	Stahlkugeln
Ausführung	Vollauszug (Teleskopauszug)
Montage	Dreiteilige Montage: Innenschiene, Mittelschiene und Außenschiene
Demontage der Schublade	Entriegelungssystem mit Hebel oder Gabel
Anzahl der Gleitschienen pro Paket	1 Paar (2 Gleitschienen)
Befestigung	Mitgelieferte Schrauben (Kreuzschlitzschraubendreher erforderlich)
Wartung	Mit einem trockenen Tuch reinigen; bei Bedarf mit trockenem Schmiermittel schmieren
Reinigung	Mit einem weichen, trockenen Tuch abwischen; keine Scheuermittel verwenden
Sicherheit	Beim Montieren Handschuhe und Schutzbrille tragen; die maximale Belastung nicht überschreiten
Ersatzteile	Nicht einzeln erhältlich; bei Austausch den Hersteller kontaktieren
Reparierbarkeit	Produkt nicht vom Benutzer reparierbar; bei Funktionsstörung ersetzen
Allgemeine Informationen	Garantie: 1 Jahr; importiert von Vevor

Häufig gestellte Fragen - 4605S2 Vevor

Wie installiere ich die Vevor 4605S2 Kugelführung für Schublade?

Befestigen Sie zuerst die Außenschiene an der Innenseite des Schranks mit den mitgelieferten Schrauben. Dann schrauben Sie die Innenschiene auf die Schublade. Schieben Sie schließlich die Schublade ein, indem Sie die Innenschiene in die Mittelschiene gleiten lassen. Stellen Sie sicher, dass die Schienen richtig ausgerichtet sind und die Kugeln an Ort und Stelle sind.

Wie demontere ich die Schublade?

Ziehen Sie die Schublade ganz nach vorne. Drücken Sie mit einem Hebel oder einer Gabel auf die Entriegelungsklammer an der Mittelschiene, und ziehen Sie dann die Schublade aus ihren Schienen.

Was ist die Tragfähigkeit dieser Führung?

Die maximale Tragfähigkeit beträgt 45 kg pro Paar Gleitschienen, vorausgesetzt die Montage korrekt ist und das Gewicht gleichmäßig verteilt wird.

Ist diese Führung für alle Schranktypen geeignet?

Sie ist für Standard-Holzschränke geeignet. Überprüfen Sie, dass die Seitenwandstärke mindestens 13 mm und die Schranktiefe mindestens 460 mm betragen. Der Abstand zwischen Schublade und Schrank sollte auf jeder Seite 2 bis 3 mm betragen.

Welche Werkzeuge werden für die Montage benötigt?

Ein Kreuzschlitzschraubendreher reicht aus. Es wird empfohlen, Handschuhe und eine Schutzbrille zu tragen, um Verletzungen zu vermeiden.

Wird die Führung mit Schrauben geliefert?

Ja, das Kit enthält die erforderlichen Schrauben zur Befestigung der Schienen am Schrank und an der Schublade. Die Schrauben sind in Standardgröße und kompatibel mit den vorgebohrten Löchern.

Wie pflege ich die Gleitschienen?

Reinigen Sie die Schienen regelmäßig mit einem trockenen Tuch, um Staub zu entfernen. Wenn die Bewegung weniger flüssig wird, tragen Sie ein trockenes Schmiermittel (z.B. WD-40 Silikon) auf die Kugeln und Schienen auf. Vermeiden Sie fettige Schmiermittel, die Schmutz anziehen.

Die Schublade klemmt oder läuft nicht richtig, was tun?

Überprüfen Sie, ob die Schienen richtig ausgerichtet und die Schrauben festgezogen sind. Stellen Sie sicher, dass die Schublade nicht zu schwer ist und die Kugeln nicht blockiert sind. Wenn das Problem weiterhin besteht, bauen Sie die Schublade aus und überprüfen Sie die Schienen auf Schäden.

Kann ich diese Gleitschienen für eine Küchenschublade verwenden?

Ja, sie sind perfekt für Küchenschubladen geeignet, sofern das Gesamtgewicht (Schublade + Inhalt) 45 kg nicht überschreitet. Die Stahlkugeln bieten eine gute Verschleißfestigkeit.

Was tun, wenn ein Teil fehlt oder beschädigt ist?

Kontaktieren Sie den Vevor-Kundendienst über den Verkäufer oder die Website. Halten Sie Ihre Bestellnummer und das Modell 4605S2 bereit. Sie werden Ihnen die Ersatzteile im Rahmen der Garantie zusenden.

BEDIENUNGSANLEITUNG 4605S2 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

WARNUNG:

1. Bitte montieren Sie das Produkt genau gemäß der Anleitung. Eine falsche Montage kann gefährlich sein.
2. Bitte tragen Sie während der Montage eine Schutzbrille und Arbeitshandschuhe.
3. Versuchen Sie nicht, das Produkt zusammenzubauen, wenn Sie müde sind

oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.

1. Die Tragfähigkeit und andere Produktparameter gelten nur für das ordnungsgemäß und vollständig montierte Produkt.
2. Trennen und zählen Sie alle Teile und Hardware.
3. Bereiten Sie das folgende Werkzeug vor: Kreuzschlitzschraubendreher.
4. Achten Sie bei der Verwendung von Elektrowerkzeugen darauf, langsamer zu werden und bei Bedarf anzuhalten.
5. Für die Montage sind zwei Personen erforderlich.
6. Befolgen Sie die vorgesehenen Verwendungszwecke. Bewahren Sie die Anleitung auf.

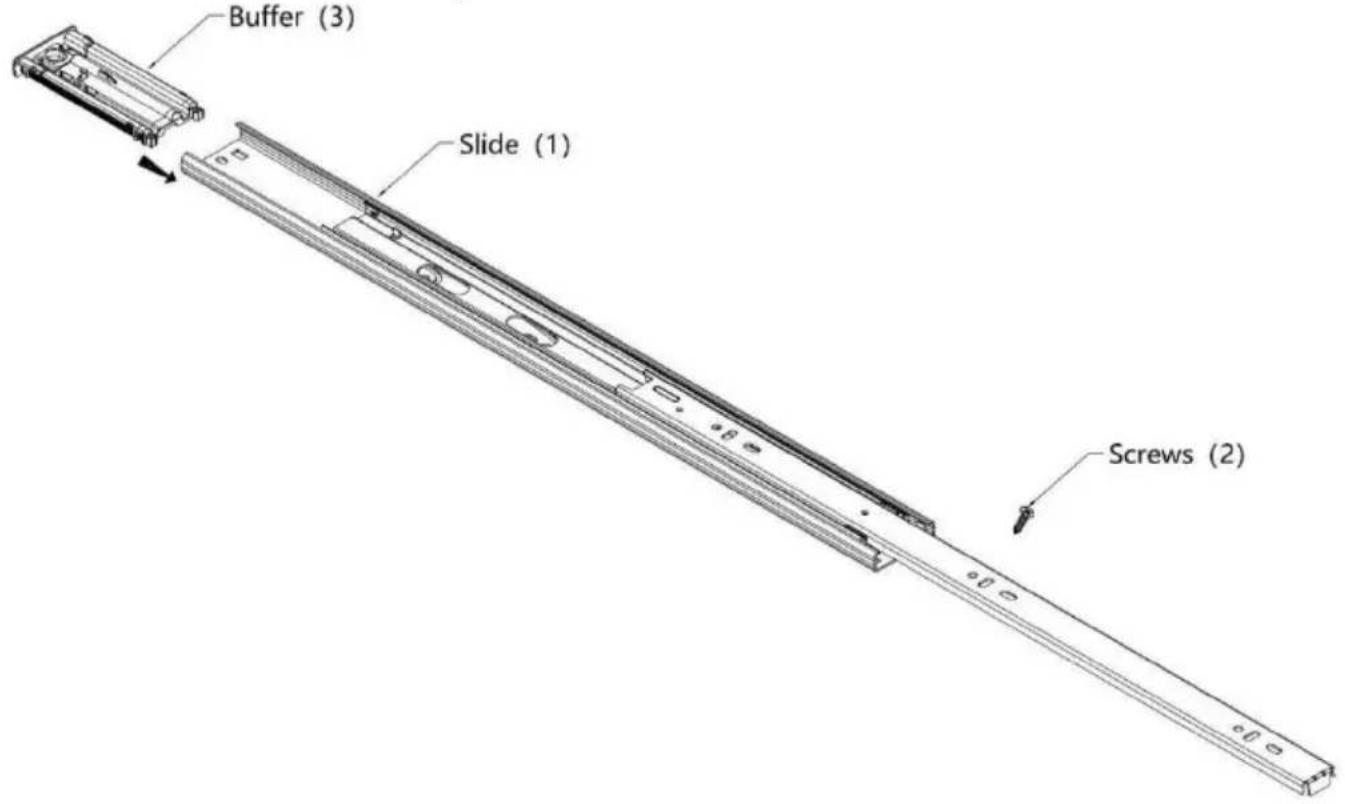

Produkteinführung

Installationsverfahren

◆ Hinweis: Die folgenden zwei Punkte während der Installation beachten:

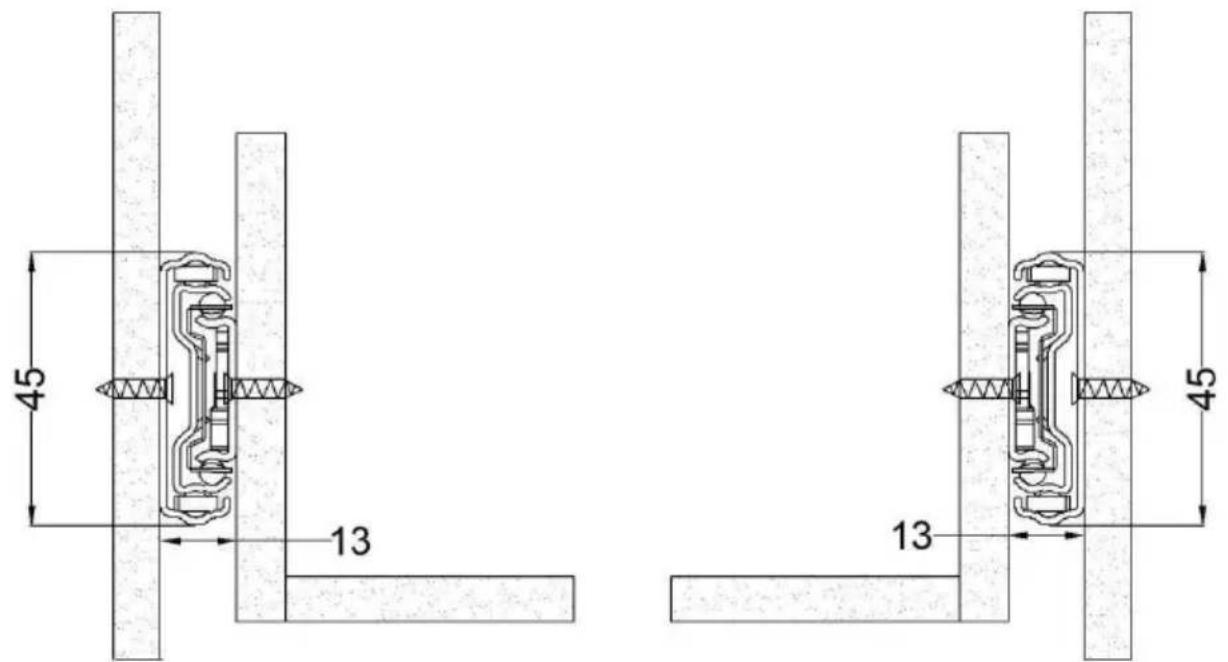

1. Achten Sie auf den Installationsraum auf beiden Seiten (Einheiten: mm)

2,2 mm Abstand von der Vorderkante des Schranks. (Einheiten: mm)

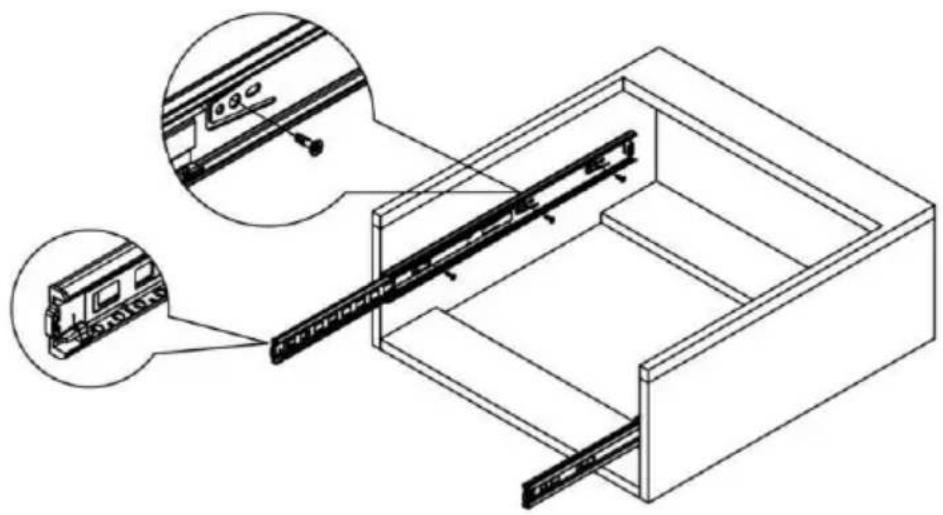

SCHRITT 1: Schrankinstallation für Kugellager

1. Montieren Sie die Stahlkugelschiene an der Innenseite des Schranks gemäß der großen Zeichnung mit den Schrauben.
2. Der Kornrahmen sollte flach mit dem Dateikleber geschoben werden, um die Installation der Schublade zu erleichtern.

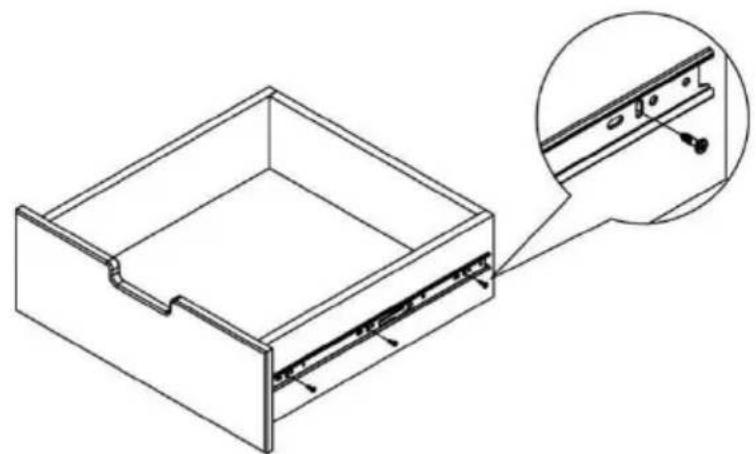

SCHRITT 2: Schubladenführung Installation

Schrauben Sie die Kugelschiene an der Außenseite der Schublade fest, wie im Layoutdiagramm gezeigt.

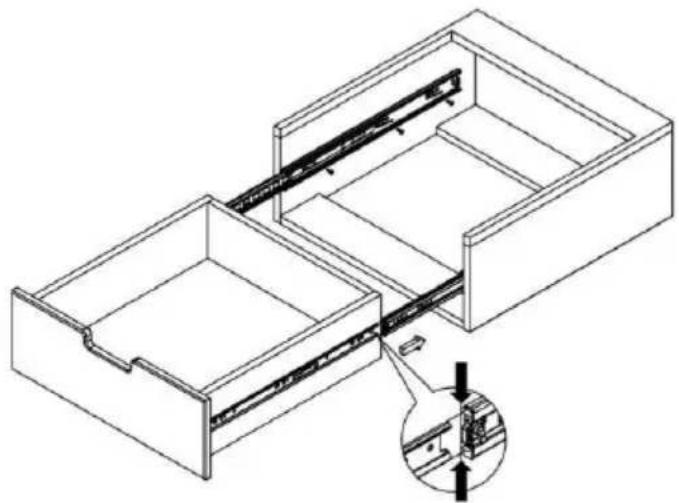

Auf beiden Seiten der inneren Schiene bis zur oberen mittleren Schiene Dateikleber durch den Schlitz, um die Schublade anzubringen.

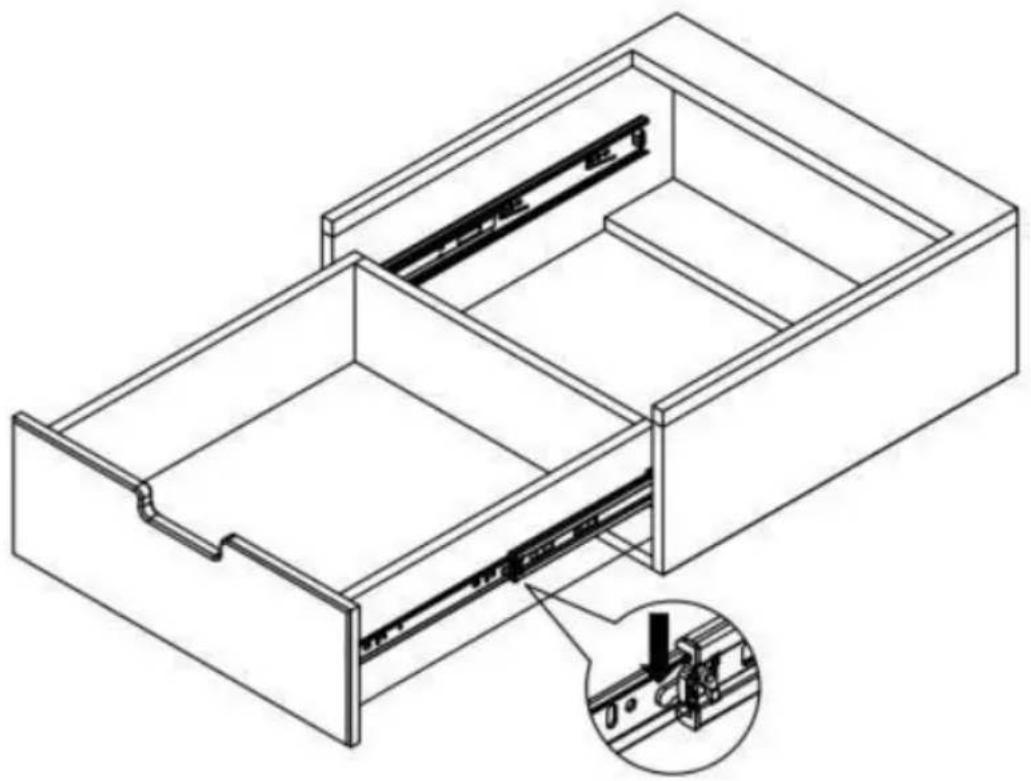

Zum Entfernen der Schublade ziehen Sie die Schublade mit der Gabel im vergrößerten Bild heraus, um sie vollständig herauszuziehen.
