30201B - Möbelzubehör Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Teleskopschubladenschienen
Marke	Vevor
Modell	30201B
Material	Stahl
Dynamische Belastbarkeit max	80 lb (36,3 kg)
Statische Belastbarkeit max	100 lb (45,4 kg)
Verfügbare Längen	333 mm, 408 mm, 483 mm
Modelle	30201B.381-6 (15"), 30201B.457-6 (18"), 30201B.533-6 (21"), 30201B.533-10 (21")
Anzahl Schienen pro Satz	6 Paare (Modelle -6) oder 10 Paare (Modell -10)
Enthaltene Befestigungen	Schrauben (72 bis 120 je nach Modell)
Einstellungen	Vertikal, horizontal, vorne/hinten
Empfohlene Verwendung	Schrankinnenraum, Schublade
Montage	Erfordert 2 Personen, Kreuzschlitzschraubendreher
Sicherheitshinweise	Tragen Sie Schutzbrille und Handschuhe, nicht unter Einfluss montieren
Wartung	Mit einem trockenen Tuch reinigen, bei Bedarf schmieren
Ersatzteile	Kontaktieren Sie Vevor oder den Händler

Häufig gestellte Fragen - 30201B Vevor

Was ist die maximale Belastbarkeit dieser Schienen?

Die dynamische Belastbarkeit beträgt 80 lb (36,3 kg) pro Paar, und die statische Belastbarkeit beträgt 100 lb (45,4 kg).

Wie wähle ich die richtige Schienenlänge für meine Schublade?

Messen Sie die Länge der Schublade (Innenmaß) und wählen Sie das entsprechende Modell: 15 Zoll (381 mm), 18 Zoll (457 mm) oder 21 Zoll (533 mm). Die Schiene sollte etwas länger sein als die Schublade.

Kann ich diese Schienen alleine installieren?

Es wird empfohlen, zu zweit zu montieren, da bei einigen Schritten Teile in Position gehalten werden müssen.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Kreuzschlitzschraubendreher. Wenn Sie einen Akkuschrauber verwenden, verlangsamen Sie am Ende des Einschraubvorgangs.

Wie stelle ich die Schiene ein, wenn die Schublade schief ist?

Verwenden Sie die integrierten Einstellungen: vertikale Einstellung (oben/unten), horizontale Einstellung (links/rechts) und Einstellung vorne/hinten (Tiefe). Passen Sie schrittweise an.

Passen diese Schienen zu allen Schubladen?

Sie sind für Standardschubladen ausgelegt. Überprüfen Sie die Schrankmaße (KT) und die Innenbreite (LW) in der Anleitung auf Kompatibilität.

Wie demontiere ich die Schienen bei Bedarf?

Befolgen Sie die Demontageschritte in der Anleitung. Normalerweise muss ein Entriegelungshebel an der Seite der Schiene gedrückt werden, um sie zu trennen.

Gibt es wichtige Sicherheitshinweise?

Tragen Sie während der Montage eine Schutzbrille und Handschuhe. Versuchen Sie nicht zu montieren, wenn Sie müde sind oder unter Einfluss stehen.

Was tun, wenn Schrauben fehlen?

Kontaktieren Sie den Vevor-Kundendienst oder den Händler. Die Modelle -6 enthalten 72 Schrauben, die Modelle -10 enthalten 120.

Welche Wartung wird für diese Schienen empfohlen?

Reinigen Sie mit einem trockenen Tuch. Wenn sie sich schwer betätigen lassen, leicht mit einem Silikonspray schmieren.

BEDIENUNGSANLEITUNG 30201B Vevor

Linkenheim-Hochstetten,

Deutschland

VEVOR

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

1. Bitte montieren Sie das Produkt genau gemäß der Anleitung. Eine falsche Montage kann gefährlich sein.

2. Bitte tragen Sie während der Montage eine Schutzbrille und Arbeitshandschuhe. 3. Versuchen Sie nicht, das Produkt zusammenzubauen, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen. 4. Die Tragfähigkeit und andere Produktparameter gelten nur für das ordnungsgemäß und vollständig montierte Produkt. 5. Trennen und zählen Sie alle Teile und Hardware. 6. Bereiten Sie das folgende Werkzeug vor: Kreuzschlitzschraubendreher. 7. Achten Sie bei der Verwendung von Elektrowerkzeugen darauf, langsamer zu werden und bei Bedarf anzuhalten. 8. Für die Montage sind zwei Personen erforderlich. 9. Befolgen Sie ausschließlich die vorgesehenen Verwendungszwecke. Bewahren Sie die Anweisungen auf.

Produkteinführung

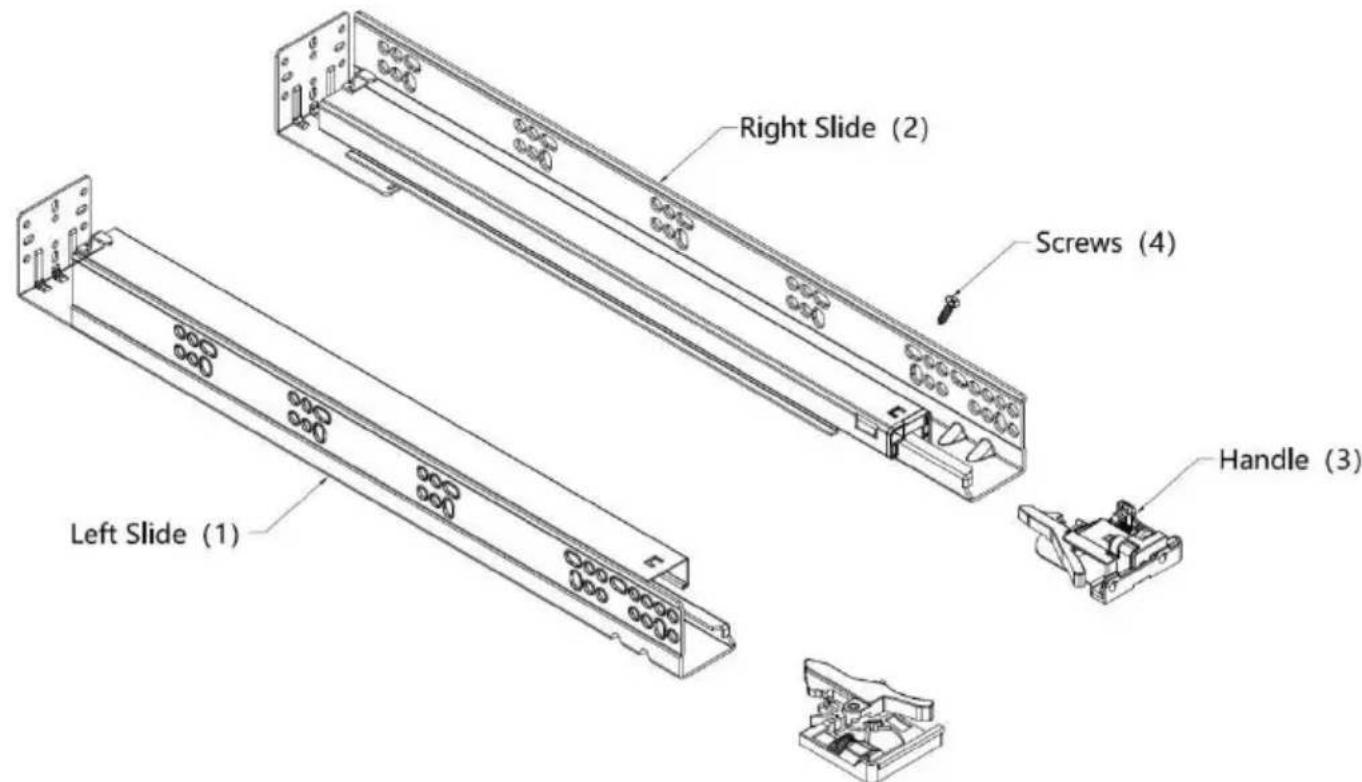

Teil Liste
Code	Bild	Name	30201B.3 81-6	30201B.4 57-6	30201B.5 33-6	30201B.5 33-10
1		Links Gleite n	6 Stück	6 Stück	6 Stück	10 Stück
2		Rechts Gleite n	6 Stück	6 Stück	6 Stück	10 Stück
3		Handha ben	6er-Set	6er-Set	6er-Set	10er Satz
4		Schrau ben	72 Stück	72 Stück	72 Stück	120 Stück

Modell	30201B.381-6	30201B.457-6	30201B.533-6	30201B.533-10
Anwendbar Schubladenlänge (Zoll)	15	18	21	21
Gleitlänge (mm)	333	408	483	483
Max. Dynamik Belastung (Ibs/kg)	80 / 36,3
Max. statice Belastung (Ibs/kg)	100 / 45,4

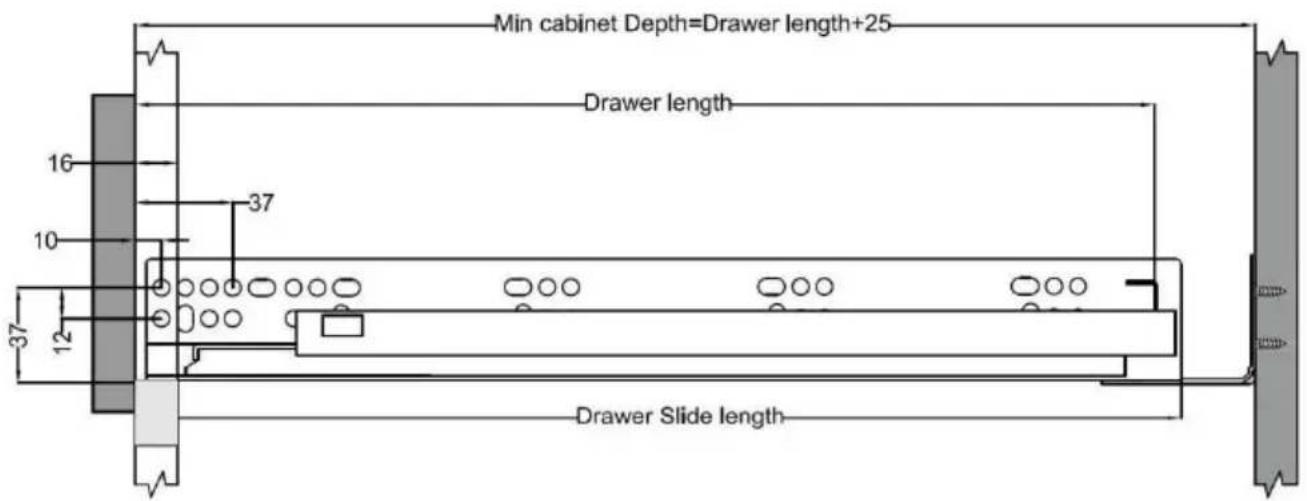

Standard-Schublade (mm)

NL = Nennwert Gleitlänge

KT = Tiefe des Schranks

PL = Ausziehbar der Länge

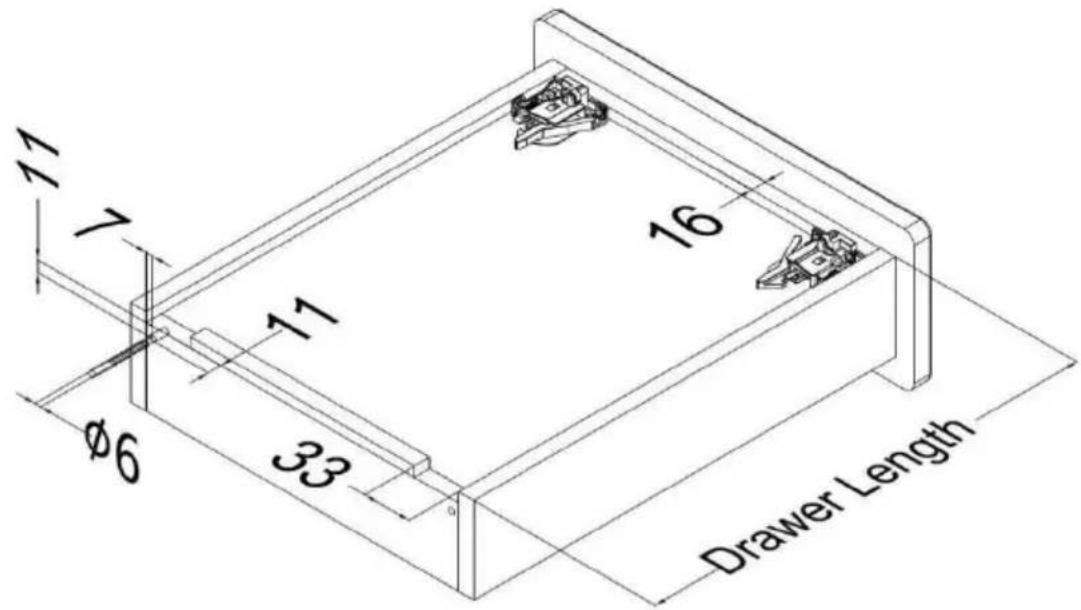

Großes Loch an der Rückseite der Schublade (mm)

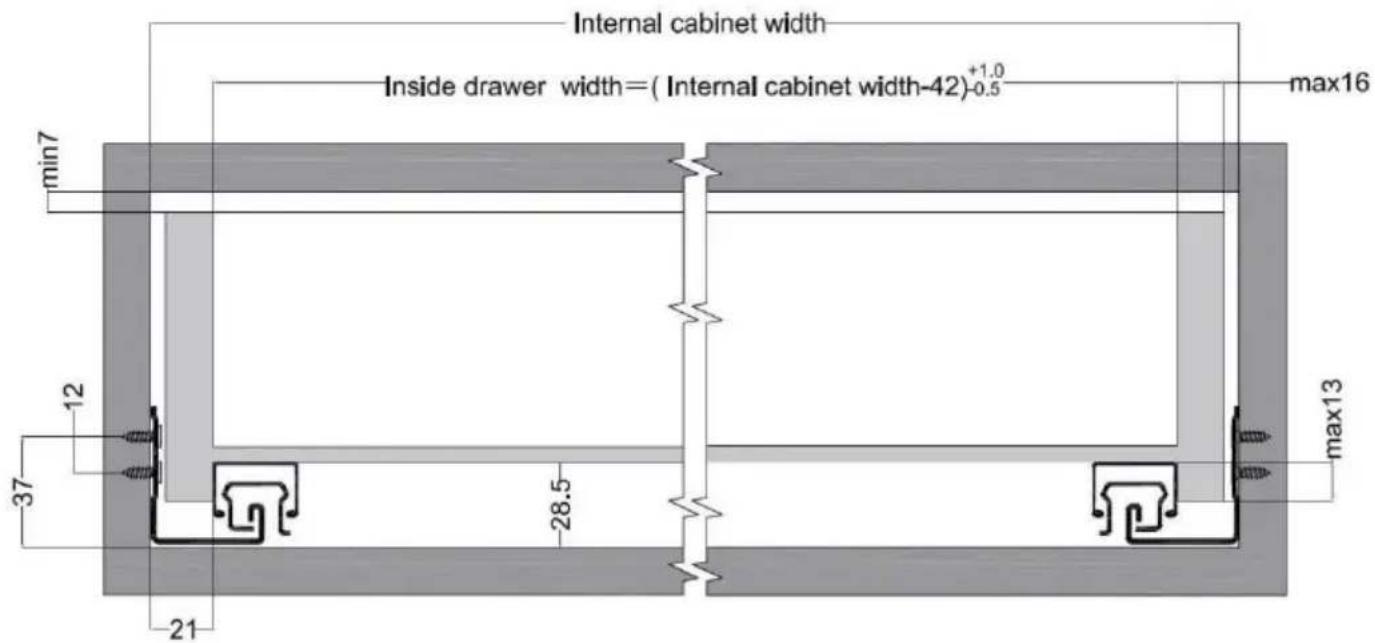

Schubladen-Einbaumaße (mm)

• LW = Interne Schrankbreite

NL = Nenn-Gleitlänge

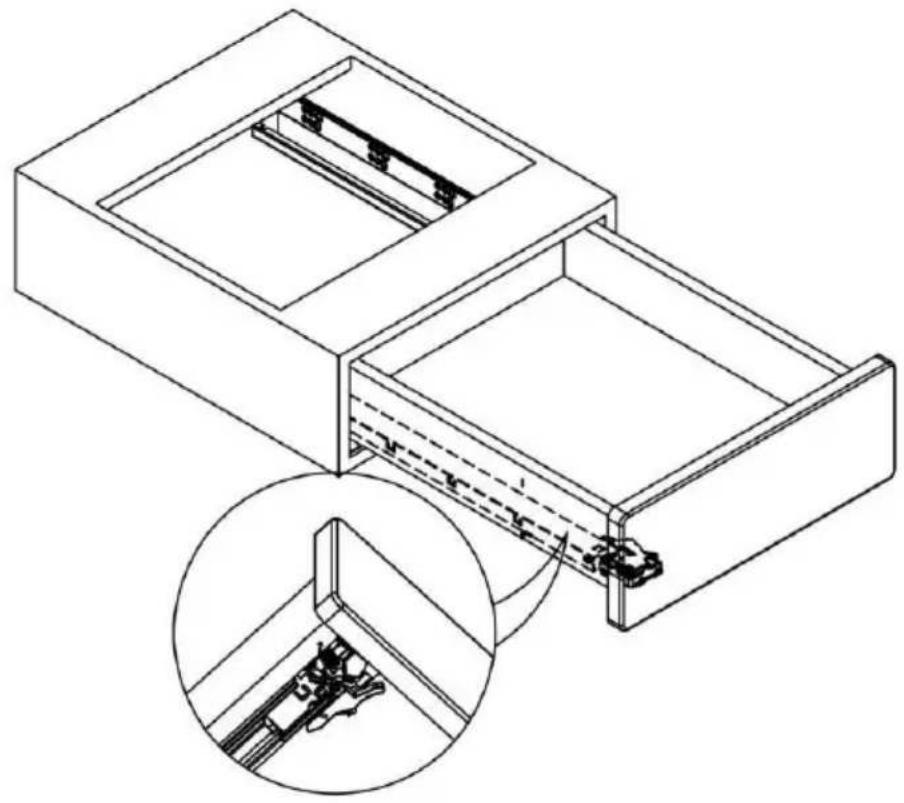

Installationsverfahren

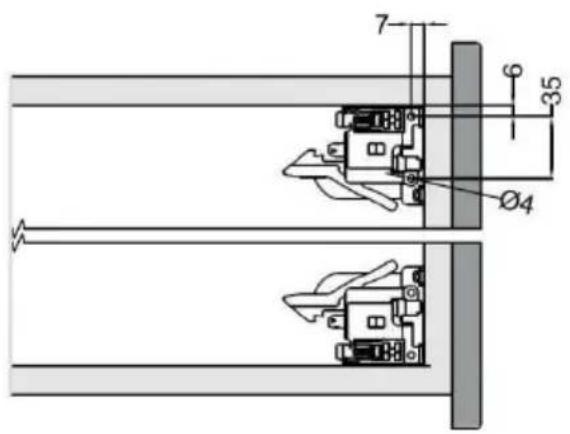

Schritt 1: Verriegeln am Schrank

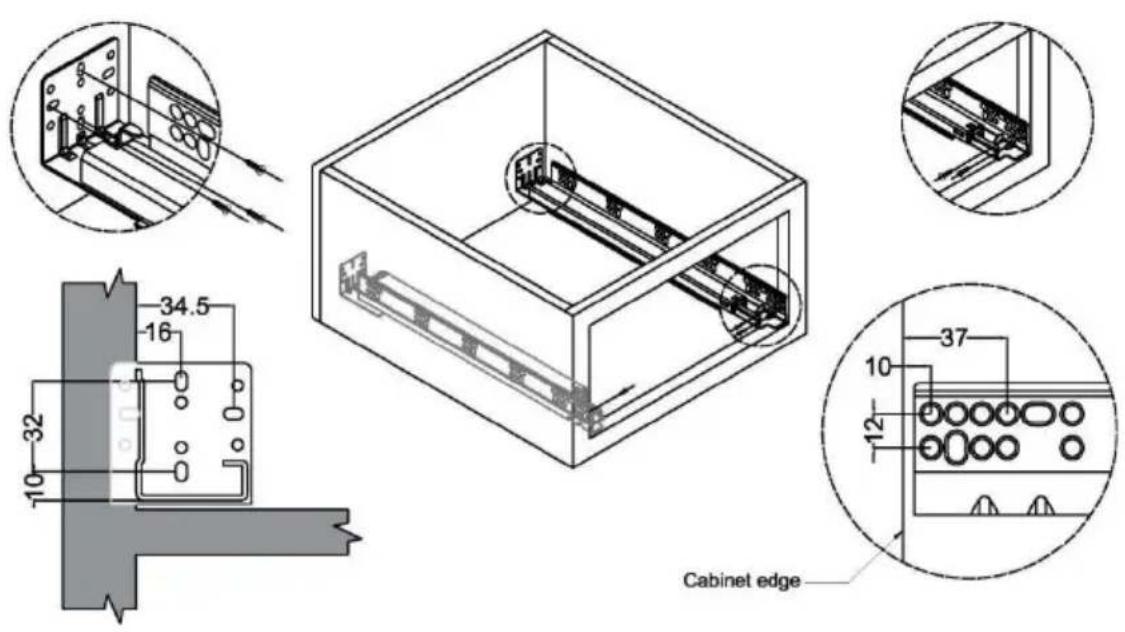

Schritt 2: Folie am Schrank (mm)

Schritt 3: Schrank anpassen

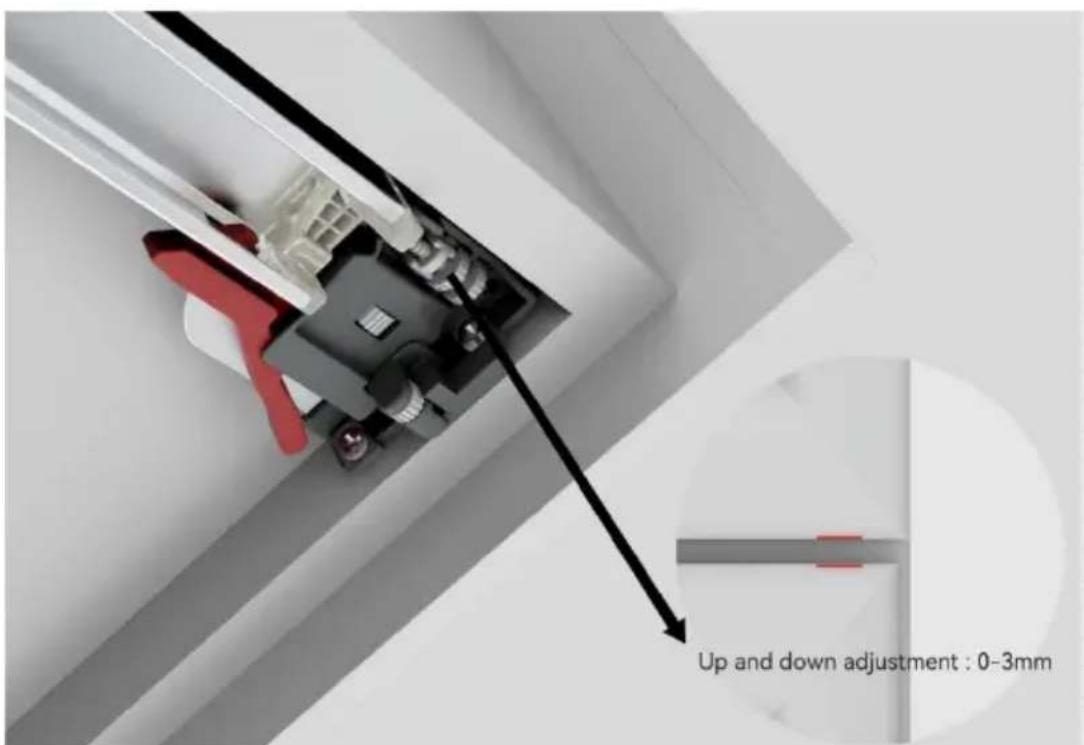

Höhen- und Tiefenverstellung

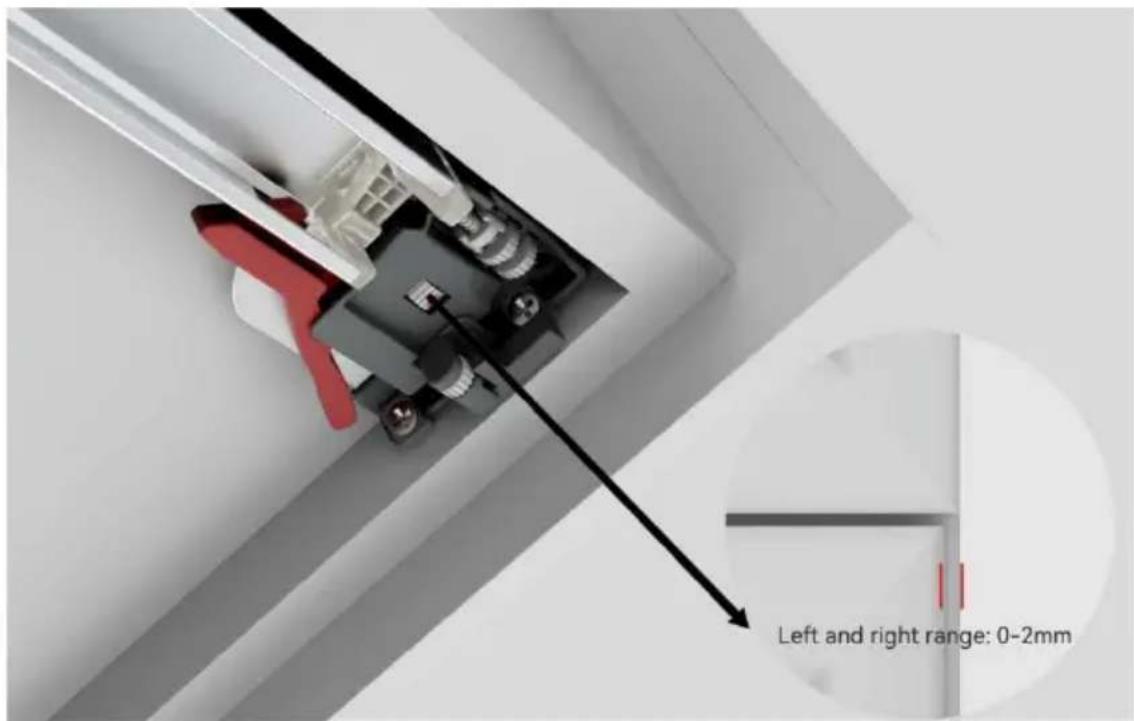

Links- und Rechtsverstellung

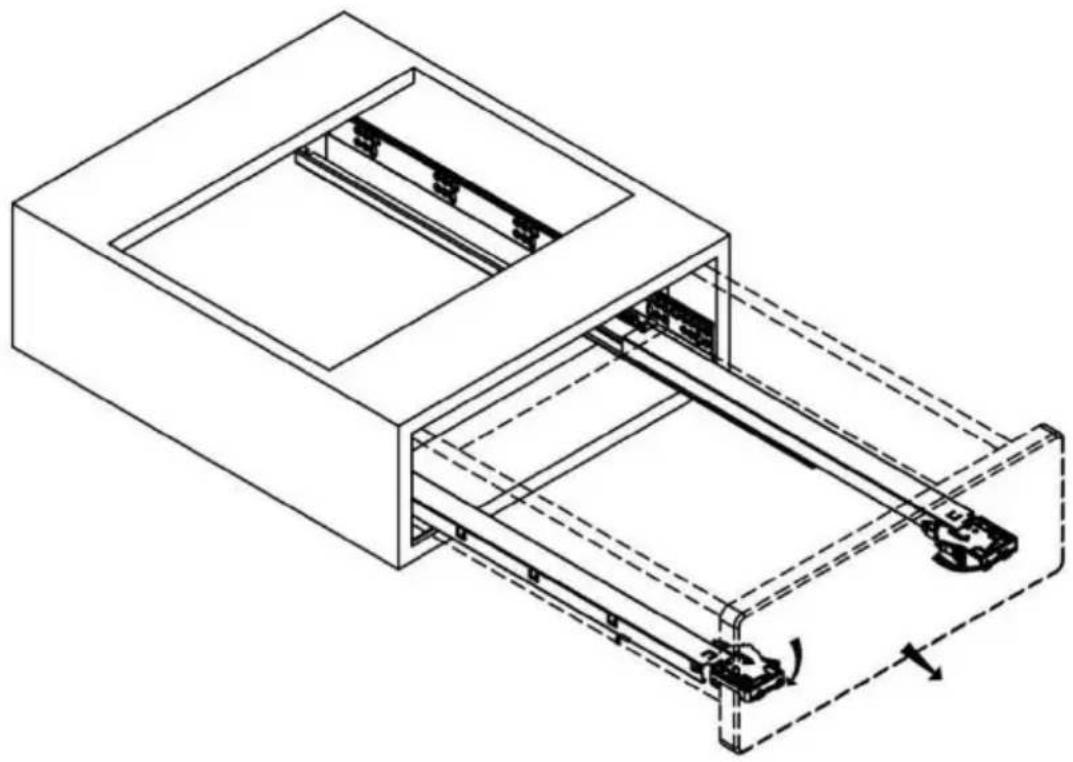

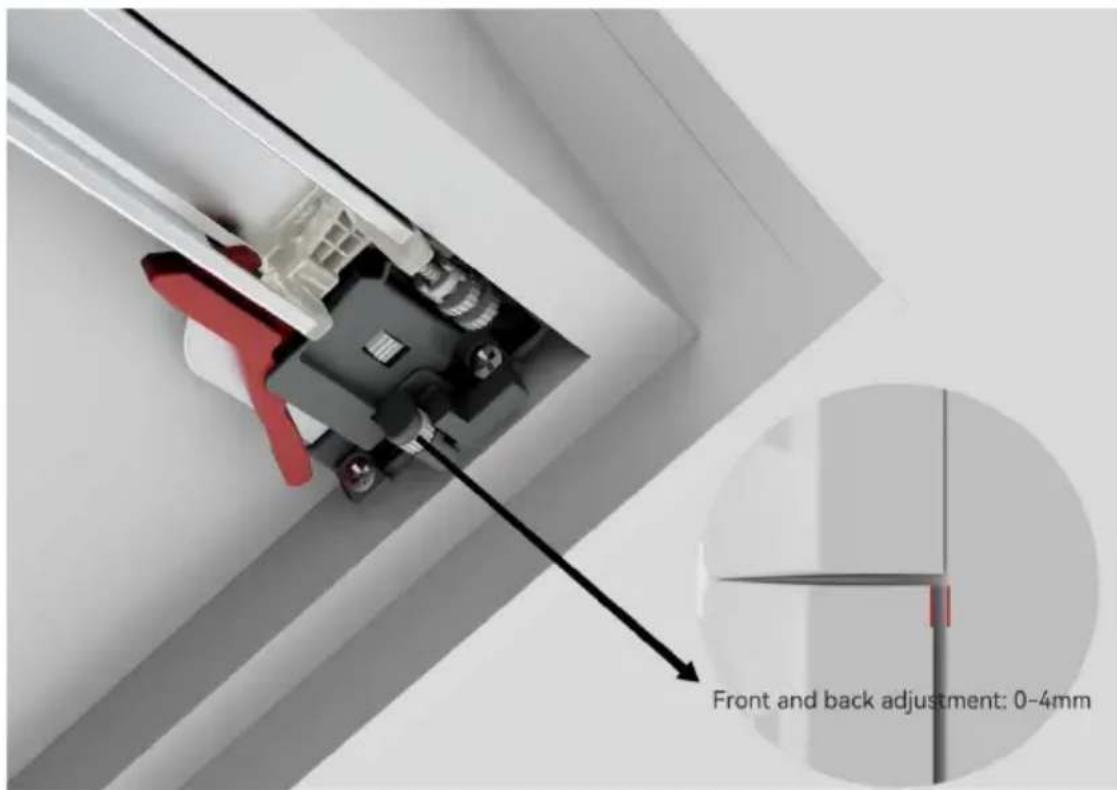

Vorder- und Rückseitenverstellung

Schritt 4: Demontage des Schranks
