Tipo de producto	Deslizaderas de cajón telescópicas
Marca	Vevor
Modelo	30201B
Material	Acero
Carga dinámica máxima	80 lb (36,3 kg)
Carga estática máxima	100 lb (45,4 kg)
Longitudes disponibles	333 mm, 408 mm, 483 mm
Modelos	30201B.381-6 (15"), 30201B.457-6 (18"), 30201B.533-6 (21"), 30201B.533-10 (21")
Número de deslizaderas por juego	6 pares (modelos -6) o 10 pares (modelo -10)
Fijaciones incluidas	Tornillos (72 a 120 según modelo)
Ajustes	Vertical, horizontal, frontal/posterior
Uso recomendado	Interior de mueble, cajón
Montaje	Requiere 2 personas, destornillador de estrella
Instrucciones de seguridad	Usar gafas y guantes, no montar bajo influencia
Mantenimiento	Limpiar con un paño seco, lubricar si es necesario
Piezas de repuesto	Contactar a Vevor o al distribuidor

Preguntas frecuentes - 30201B Vevor

¿Cuál es la carga máxima soportada por estas deslizaderas?

La carga dinámica máxima es de 80 lb (36,3 kg) por par, y la carga estática máxima de 100 lb (45,4 kg).

¿Cómo elegir la longitud correcta de deslizadera para mi cajón?

Mida la longitud del cajón (interior) y seleccione el modelo correspondiente: 15 pulgadas (381 mm), 18 pulgadas (457 mm) o 21 pulgadas (533 mm). La deslizadera debe ser ligeramente más larga que el cajón.

¿Puedo instalar estas deslizaderas solo?

Se recomienda ser dos personas para el montaje, ya que algunos pasos requieren mantener las piezas en su lugar.

¿Qué herramientas se necesitan para la instalación?

Necesitará un destornillador de estrella. Si utiliza un atornillador eléctrico, asegúrese de reducir la velocidad al final del recorrido.

¿Cómo ajustar la deslizadera si el cajón está torcido?

Utilice los ajustes integrados: ajuste vertical (arriba/abajo), ajuste horizontal (izquierda/derecha) y ajuste frontal/posterior (profundidad). Ajuste progresivamente.

¿Estas deslizaderas son adecuadas para todos los cajones?

Están diseñadas para cajones estándar. Verifique las dimensiones del armario (KT) y el ancho interior (LW) en el manual para la compatibilidad.

¿Cómo desmontar las deslizaderas si es necesario?

Siga los pasos de desmontaje en el manual. Generalmente, debe presionar una palanca de desbloqueo en el costado de la deslizadera para separarla.

¿Hay instrucciones de seguridad importantes?

Use gafas de seguridad y guantes durante el montaje. No intente montar si está cansado o bajo influencia.

¿Qué hacer si faltan tornillos?

Contacte al servicio al cliente de Vevor o al distribuidor. Los modelos -6 incluyen 72 tornillos, los modelos -10 incluyen 120.

¿Cuál es el mantenimiento recomendado para estas deslizaderas?

Limpie con un paño seco. Si se vuelven difíciles de accionar, lubrique ligeramente con un lubricante de silicona.

MANUAL DE USUARIO 30201B Vevor

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizar. VEVOR se reserva el derecho de interpretar este manual de usuario. La apariencia del producto depende del producto que haya recibido. Le rogamos que nos disculpe si no le informamos de nuevo si hay actualizaciones tecnológicas o de software en nuestro producto.

1. Por favor, monte el producto siguiendo estrictamente las instrucciones. Un montaje incorrecto podría ser peligroso.
2. Utilice gafas de seguridad y guantes de trabajo adecuadamente durante el montaje.
3. No intente ensamblar el producto cuando se sienta cansado o bajo la influencia de alcohol, drogas o medicamentos.
4. La capacidad de carga y otros parámetros del producto se aplican únicamente al producto ensamblado de forma correcta y completa.
5. Separe y cuente todas las piezas y el hardware.
6. Prepare las herramientas: destornillador de cabeza Philips.
7. Si utiliza herramientas eléctricas, tenga cuidado de reducir la velocidad y detenerse cuando sea necesario.
8. Se necesitan dos personas para el montaje.
9. Siga únicamente los usos previstos. Conserve las instrucciones.

Introducción del producto

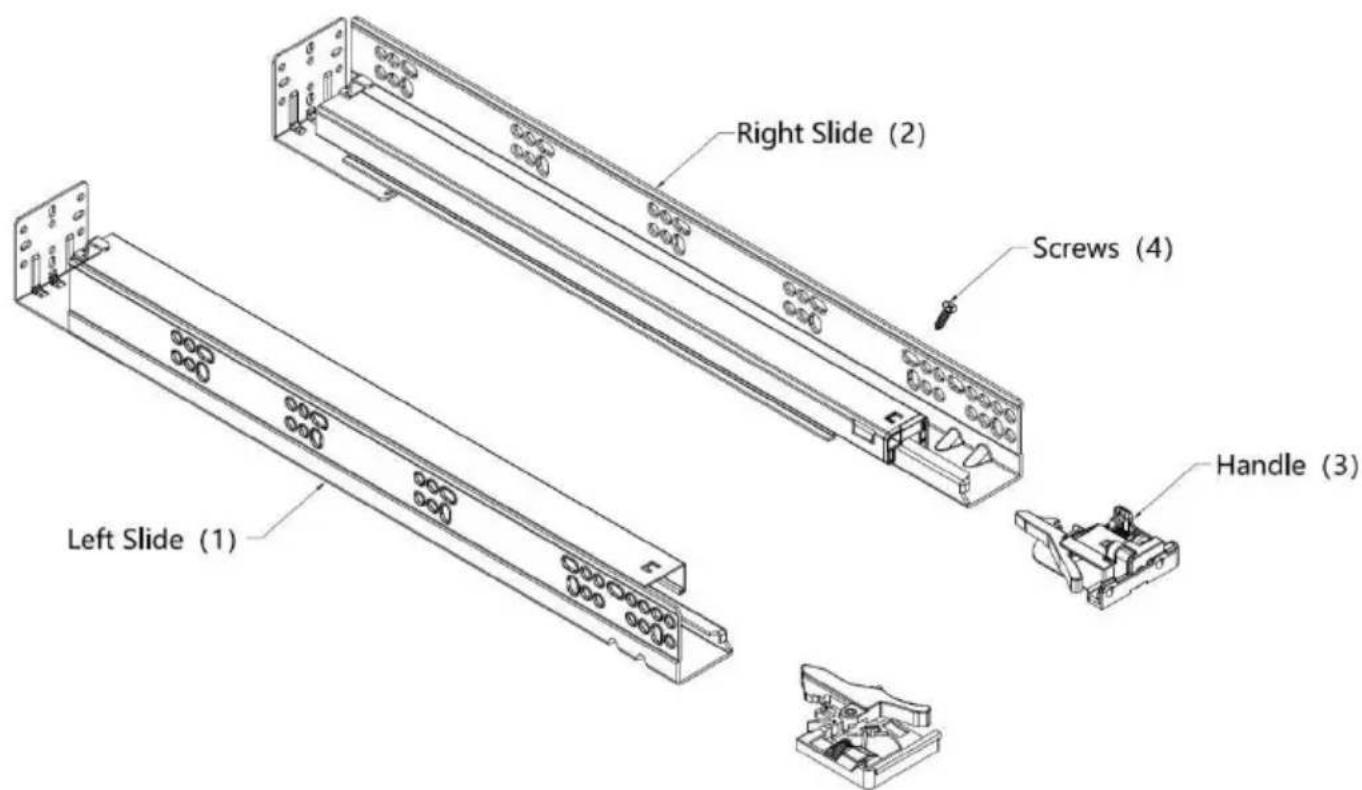

Parte Lista
Código	Imagen	Nombre	30201B.3 81-6	30201B.4 57-6	30201B.5 33-6	30201B.5 33-10
1		Izquierda Desliz	6 piezas	6 piezas	6 piezas	10 piezas
		ar
2		Bien Desliz ar	6 piezas	6 piezas	6 piezas	10 piezas
3		Maneja r	Juego de 6	Juego de 6	Juego de 6	Juego de 10
4		Tornillos	72 piezas	72 piezas	72 piezas	120 piezas

Modelo	30201B.381-6	30201B.457-6	30201B.533-6	30201B.533-10
Aplicable Longitud del cajón (pulgadas)	15	18	21	21
Longitud deslizante (milímetros)	333	408	483	483
Máxima dinámica Carga (libras/kg)	80 / 36.3
Máx. estática Carga (libras/kg)	100 / 45.4

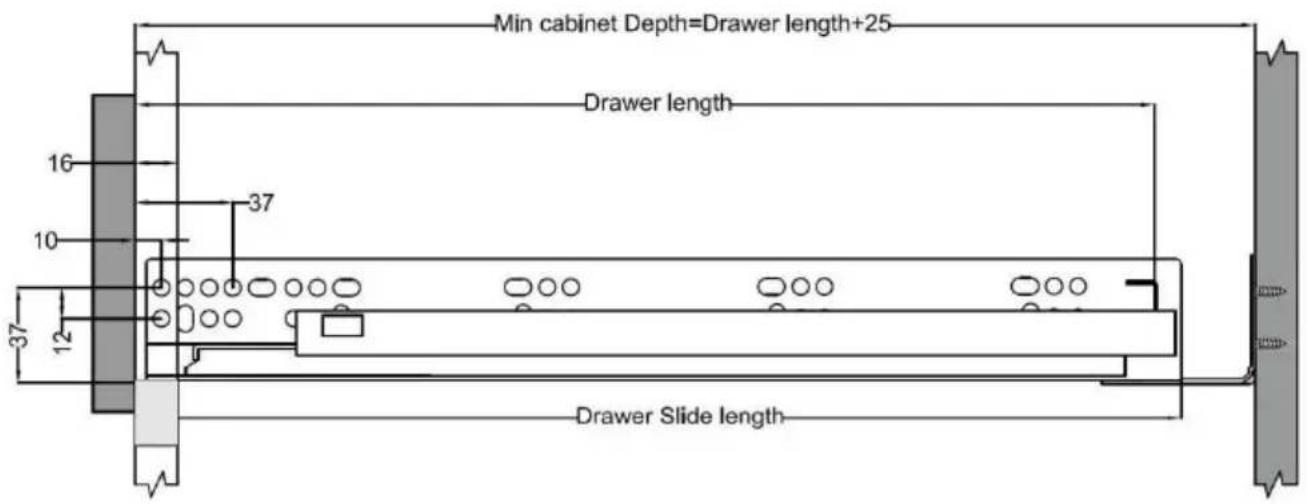

Estándar Cajón (milímetros)

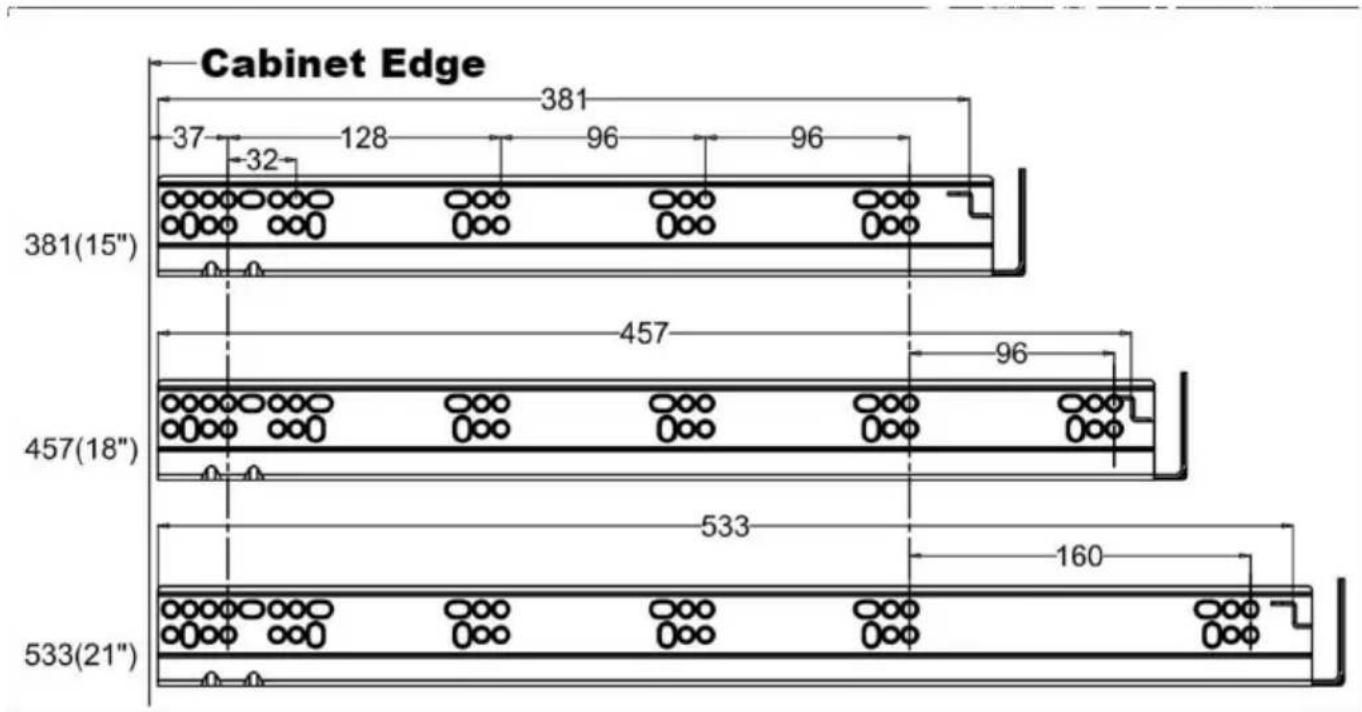

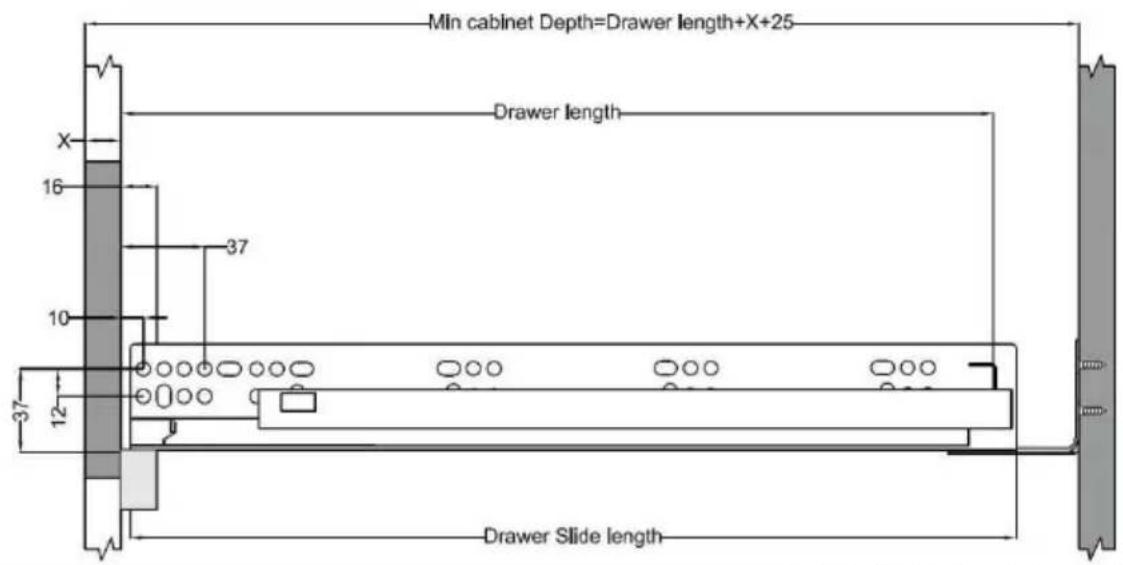

Interno Cajón (milímetros)

Modelo	SL(mm)	NL(mm)	Mínimo KT(mm)	Máximo KT(mm)
30201B.381-6	392	381	406	436
30201B.457-6	468	457	482	512
30201B.533-6	544	533	558	588
30201B.533-10	544	533	558	588

• SL = Longitud de deslizamiento NL = Deslizamiento nominal Longitud KT = Profundidad de gabinete PL = Longitud extraíble

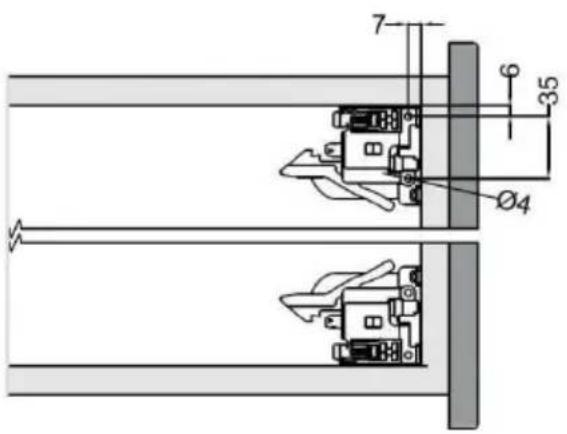

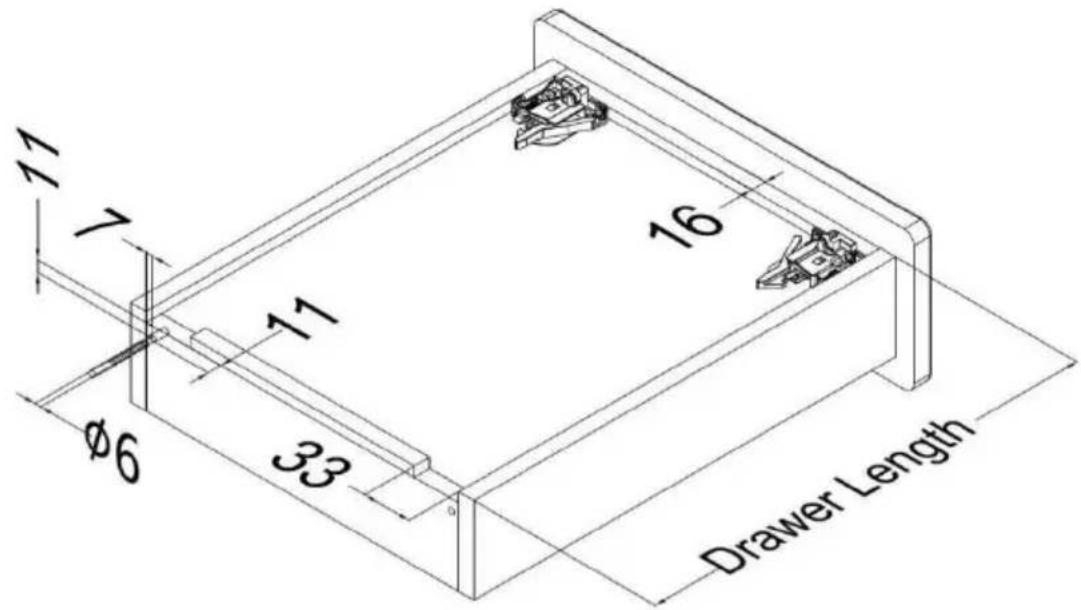

Tamaño del agujero en el panel trasero del cajón (mm)

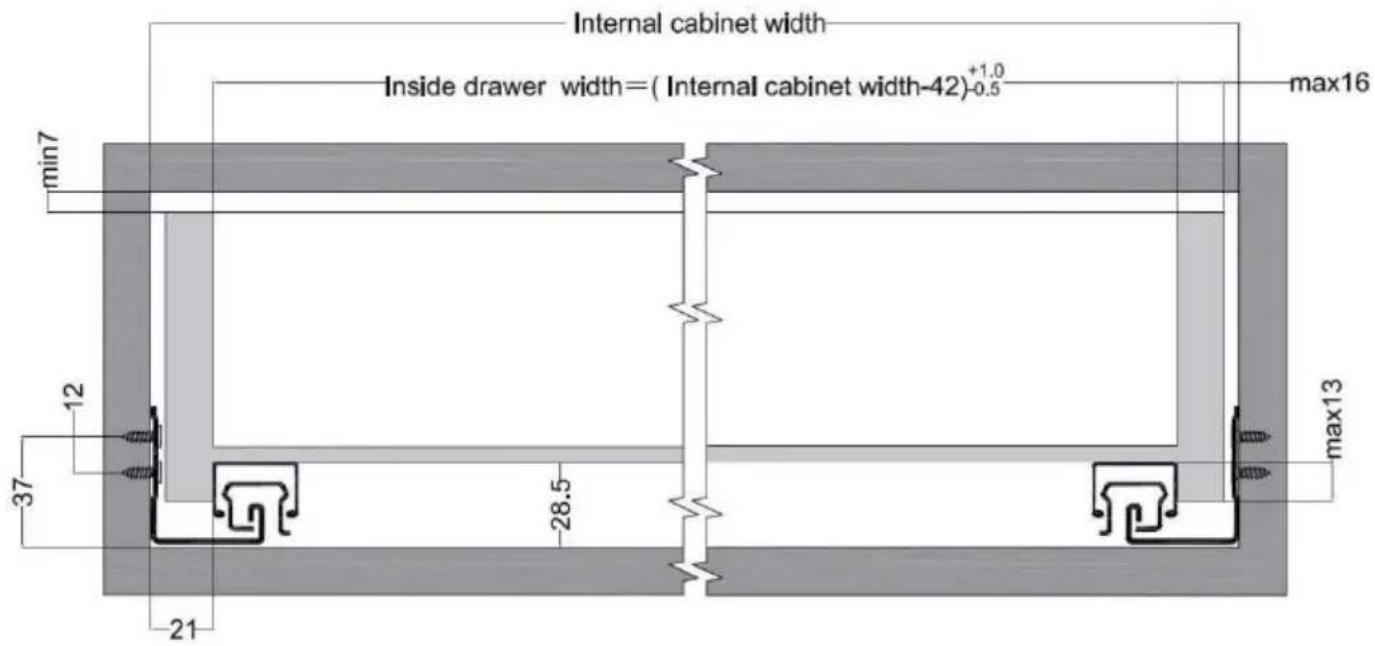

Dimensiones de instalación del cajón (milímetros)

● LW = Ancho interno del gabinete Longitud

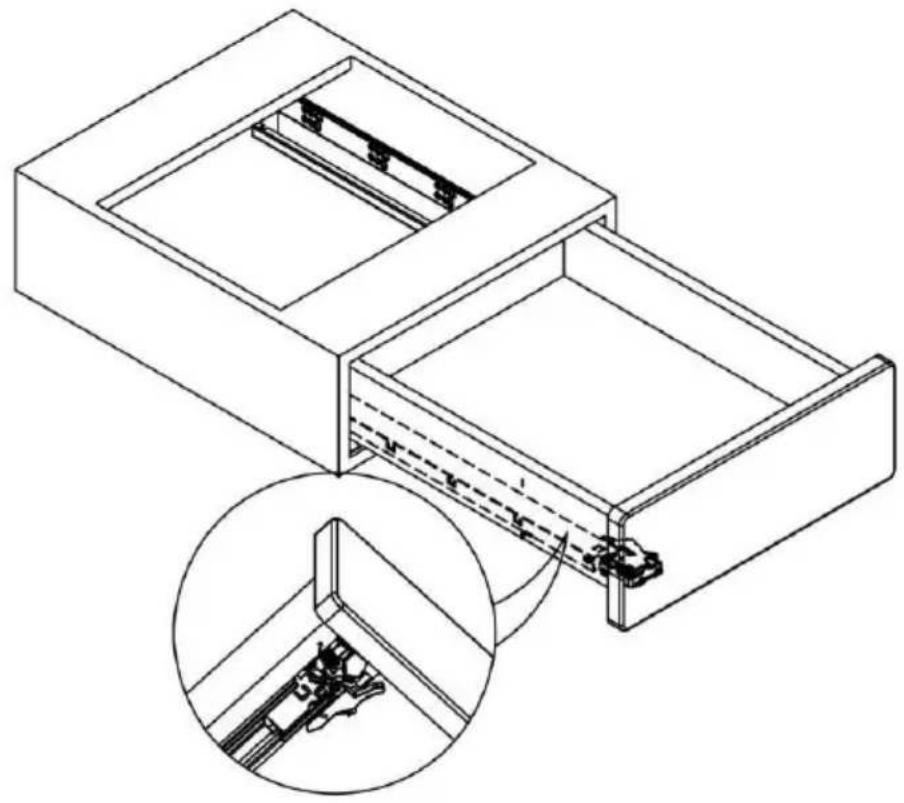

Procedimiento de instalación

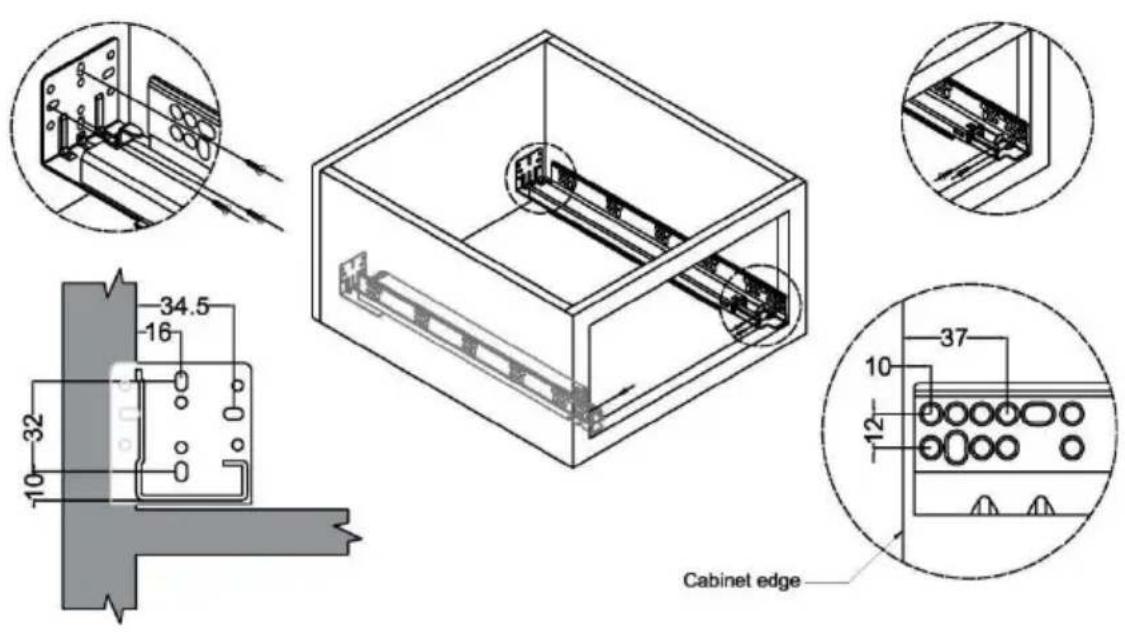

Paso 1: Bloquear al gabinete

Paso 2: Deslizar al gabinete (milímetros)

Paso 3: Ajustar gabinete

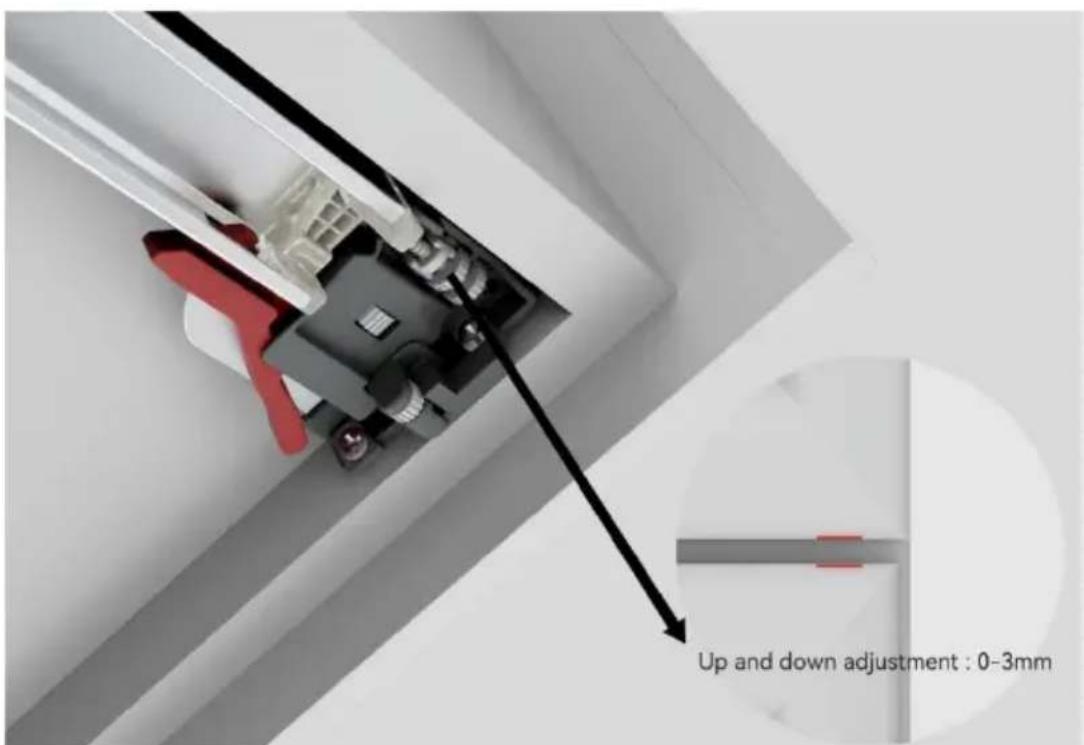

Arriba y ajuste hacer abajo

Izquierda y bien ajuste

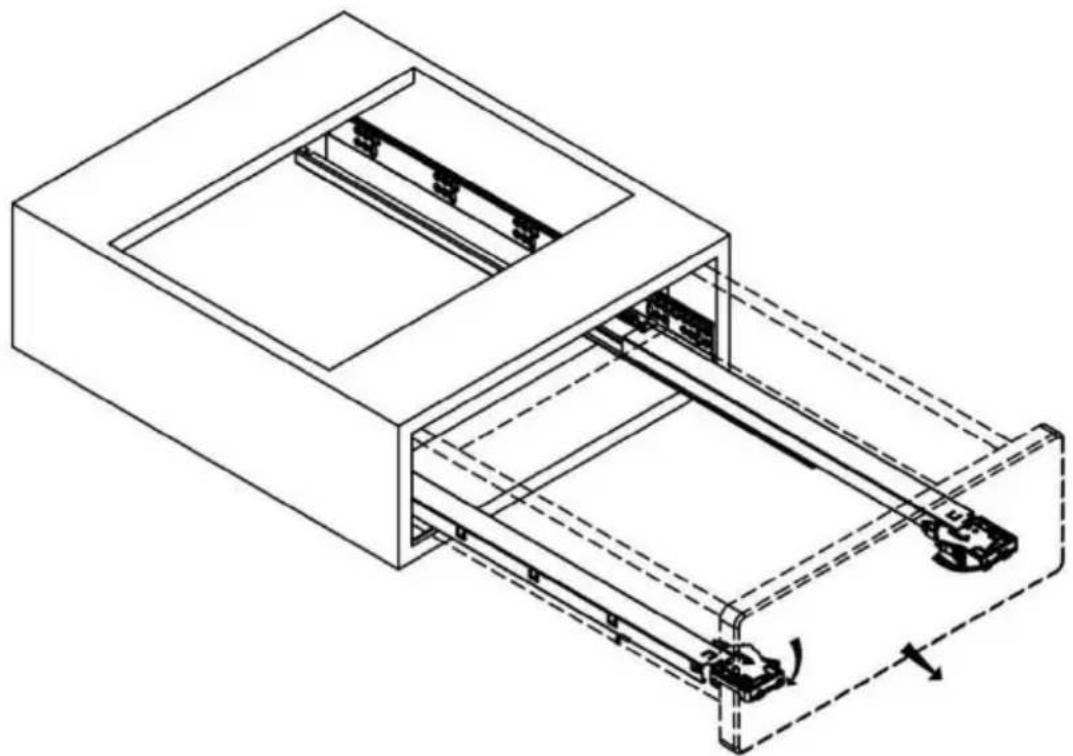

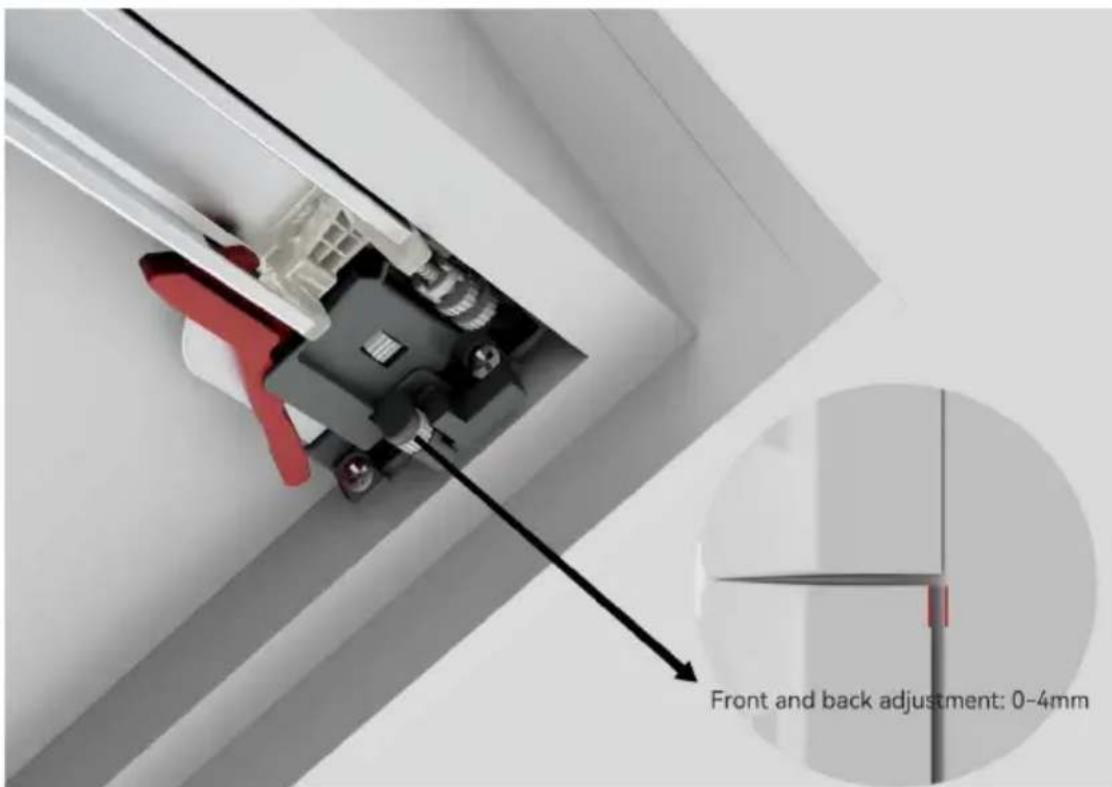

Ajuste delantero y trasero

Paso 4: Desmontaje del gabinete
