4605S2 - Meubelaccessoire Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Kogelgeleider voor lade
Merk	Vevor
Model	4605S2
Lengte	460 mm
Breedte	13 mm
Hoogte	45 mm
Materiaal	Staal
Draagvermogen	45 kg per paar
Lagertype	Stalen kogels
Uitschuifbaarheid	Volledige uitschuif (telescopische geleider)
Installatie	Montage in drie delen: binnen-, midden- en buitenrail
Demonteren van de lade	Ontgrendelingssysteem met hendel of vork
Aantal geleiders per pakket	1 paar (2 geleiders)
Bevestiging	Meegeleverde schroeven (kruiskopschroevendraaier nodig)
Onderhoud	Reinigen met een droge doek; indien nodig smeren met droog smeermiddel
Reiniging	Afvegen met een zachte, droge doek; geen schurende middelen gebruiken
Veiligheid	Draag handschoenen en veiligheidsbril tijdens montage; overschrijd de maximale belasting niet
Onderdelen	Niet apart leverbaar; neem contact op met fabrikant voor vervanging
Repareerbaarheid	Product niet door gebruiker te repareren; vervang bij storing
Algemene informatie	Garantie: 1 jaar; geïmporteerd door Vevor

Veelgestelde vragen - 4605S2 Vevor

Hoe installeer ik de kogelgeleider Vevor 4605S2?

Bevestig eerst de buitenrail aan de binnenkant van de kast met de meegeleverde schroeven. Schroef vervolgens de binnenrail op de lade. Plaats ten slotte de lade door de binnenrail in de middenrail te schuiven. Zorg ervoor dat de rails goed zijn uitgelijnd en dat de kogels op hun plaats zitten.

Hoe demonteer ik de lade?

Trek de lade volledig naar voren. Gebruik een hendel of vork om op de ontgrendelingsclip op de middenrail te drukken en trek de lade vervolgens uit de rails.

Wat is het draagvermogen van deze geleider?

Het maximale draagvermogen is 45 kg per paar geleiders, mits de installatie correct is en het gewicht gelijkmatig wordt verdeeld.

Is deze geleider geschikt voor alle soorten kasten?

Hij is geschikt voor standaard houten kasten. Controleer of de dikte van het zijpaneel ten minste 13 mm is en de kastdiepte ten minste 460 mm. De ruimte tussen de lade en de kast moet 2-3 mm aan elke kant zijn.

Welke gereedschappen zijn nodig voor de installatie?

Een kruiskopschroevendraaier is voldoende. Het wordt aanbevolen handschoenen en een veiligheidsbril te dragen om letsel te voorkomen.

Wordt de geleider geleverd met schroeven?

Ja, de set bevat de benodigde schroeven om de rails aan de kast en de lade te bevestigen. De schroeven zijn standaardmaat en passen in de voorgeboorde gaten.

Hoe onderhoud ik de geleiders?

Reinig de rails regelmatig met een droge doek om stof te verwijderen. Als de beweging minder soepel wordt, breng dan een droog smeermiddel aan (bijv. WD-40 speciaal silicone) op de kogels en rails. Vermijd vette smeermiddelen die vuil aantrekken.

De lade blokkeert of schuift niet goed, wat te doen?

Controleer of de rails goed zijn uitgelijnd en of de schroeven zijn aangedraaid. Zorg ervoor dat de lade niet te zwaar is en dat de kogels niet worden geblokkeerd. Als het probleem aanhoudt, demonteer de lade en inspecteer de rails op schade.

Kan ik deze geleiders gebruiken voor een keukenlade?

Ja, ze zijn zeer geschikt voor keukenlades, mits het totale gewicht (lade + inhoud) niet meer dan 45 kg bedraagt. De stalen kogels bieden een goede slijtvastheid.

Wat te doen als een onderdeel ontbreekt of beschadigd is?

Neem contact op met de klantenservice van Vevor via de verkoper of de website. Houd uw bestelnummer en model 4605S2 bij de hand. Zij sturen u vervangende onderdelen onder garantie.

GEBRUIKSAANWIJZING 4605S2 Vevor

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt ons niet kwalijk dat we u niet meer op de hoogte stellen van even technologische of software-updates voor ons product.

Waarschuwing: om het risico op letsel te verminderen de gebruiker de gebruiksaanwijzing zorgvuldig lezen

WAARSCHUWING:

1. Monteer het product strikt volgens de instructies. Onjuiste montage gevaarlijk zijn.
2. Draag tijdens de montage een veiligheidsbril en werkhandschoenen.

3. Probeer het product niet in elkaar te zetten als u zich moe voelt onder invloed bent van alcohol, drugs of medicijnen.

4. Het draagvermogen en andere productparameters worden uitsluitend toegepast op een product dat correct en volledig is gemonteerd.

5. Scheid alle onderdelen en hardware van elkaar en tel ze.
6. Bereid het volgende gereedschap voor: kruiskopschroevendraaier.
7. Als u elektrisch gereedschap gebruikt, zorg er dan voor dat u uw snelheid vermindert en stopt wanneer dat nodig is.
8. Voor de montage zijn twee personen nodig.
9. Volg het beoogde gebruik alleen. Bewaar de instructies.

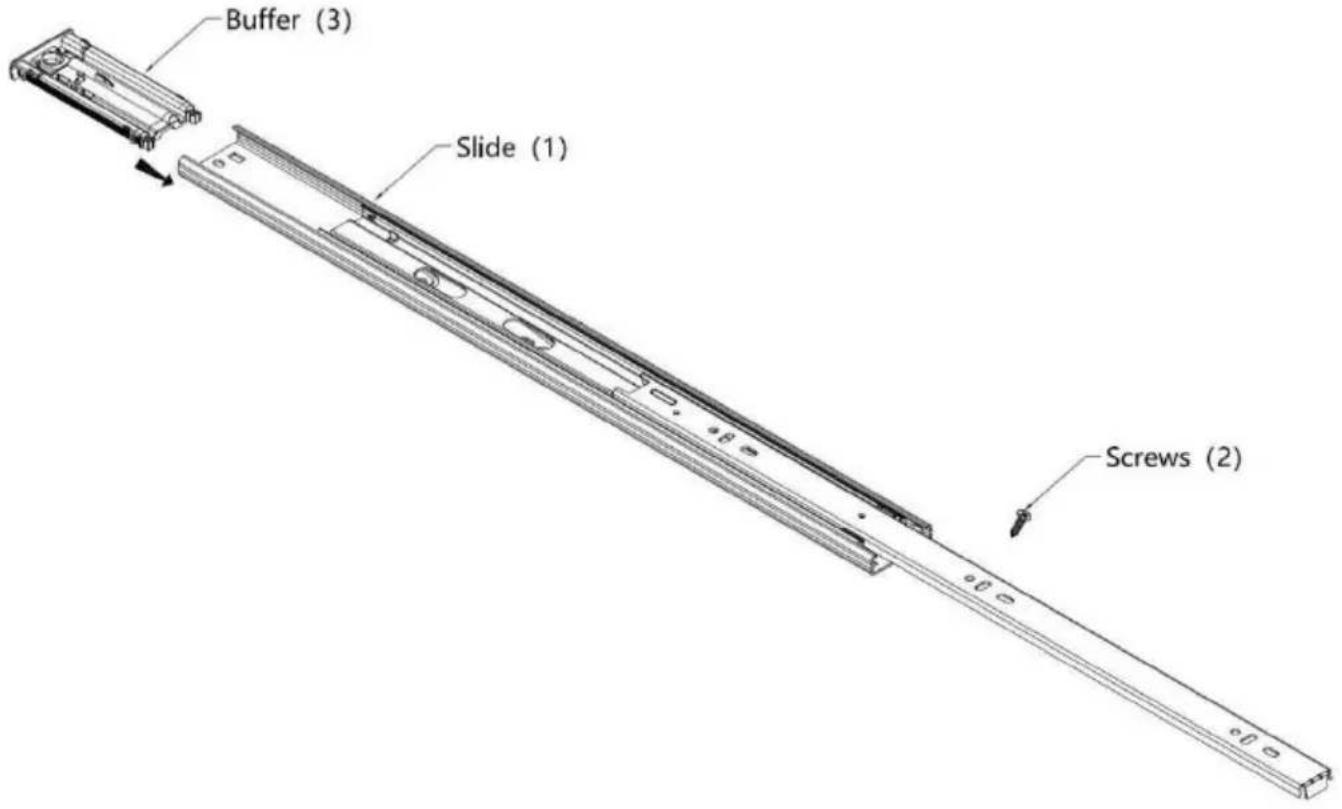

Productintroductie

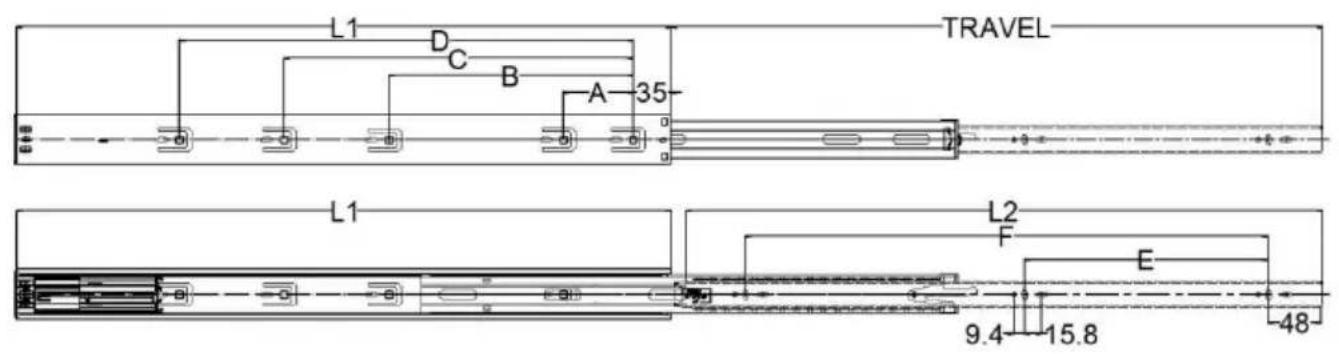

Installatie Afmetingen (mm)

Model	Maat (mm)		Reis (mm)	Gat Patroon (mm)
	L1	L2		A	B	C	D	E	F
4605S2.350	350	332	325	64	192	/	/	128	241
4605S2.400	400	382	400	64	224	/	/	160	288
4605S2.450	450	432	450	64	224	288	/	160	320
4605S2.500	500	482	500	64	224	320	/	192	384
4605S2.550	550	532	550	64	224	384	/	192	416
4605S2.600	600	582	600	64	224	352	416	224	480

Installatie Procedure

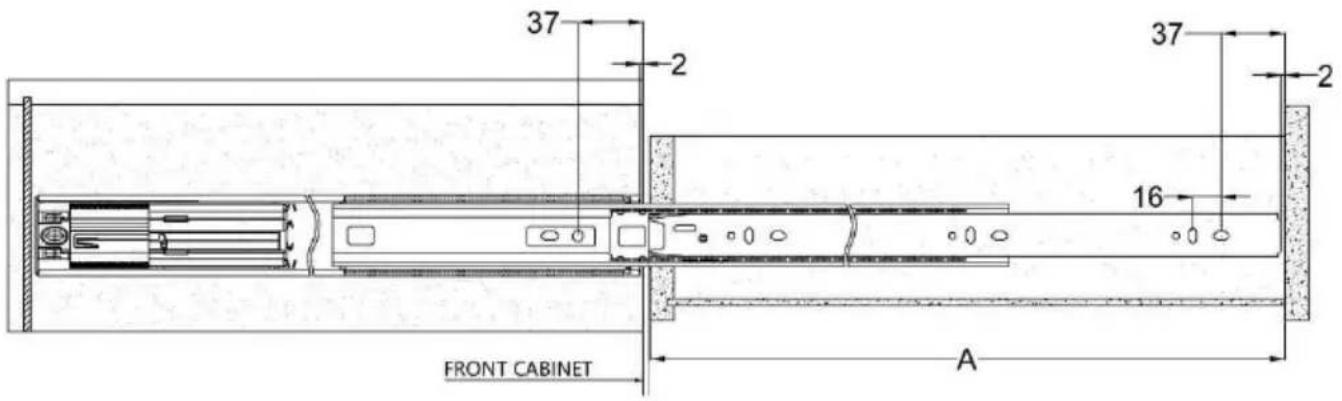

◆ Opmerking de volgend twee punten tijdens installatie:

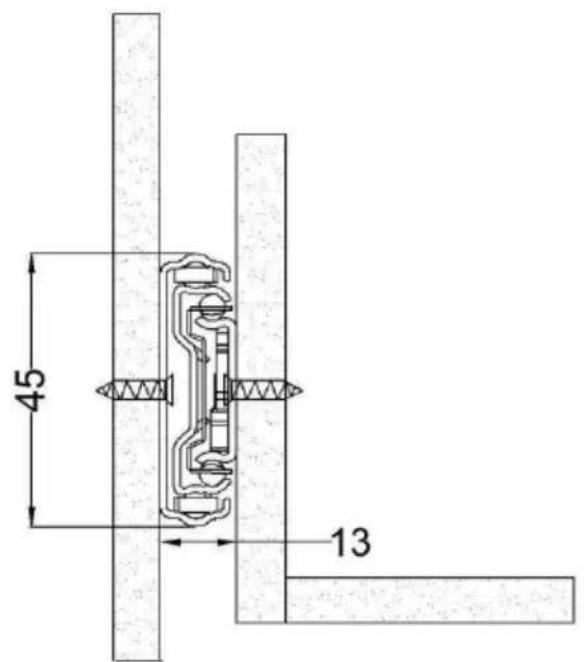

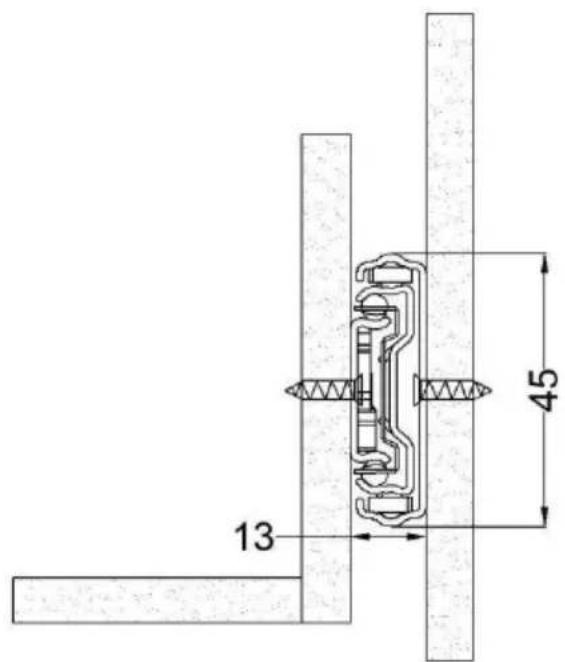

1. Betalen aandacht naar de installatie ruimte op beide zijden.(Eenheid:mm)

2,2 mm weg van de voorkant einde van de kast.(Eenheid:mm)

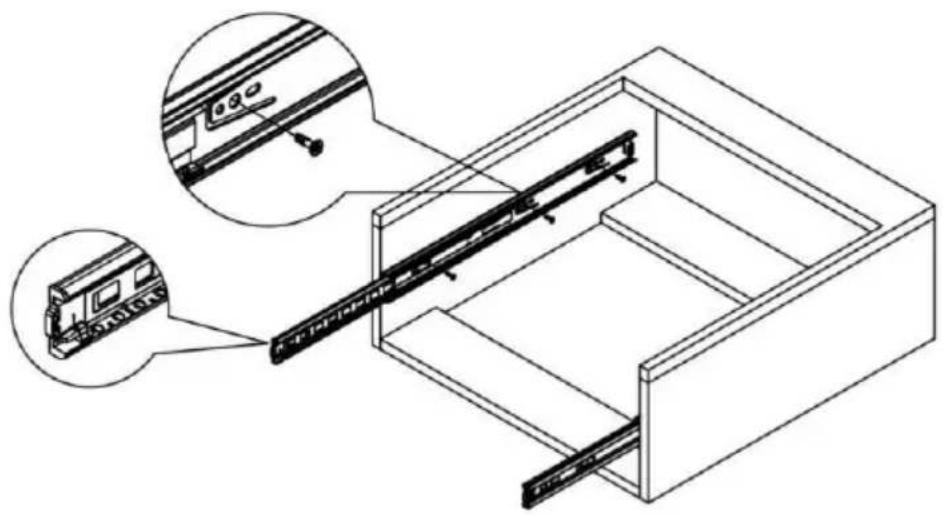

STAP 1: Kast Installatie Voor Bal Handelswijze

1. Install de staal bal spoor naar de binnen van de kastje volgens de groottekening van de schroef.

2. De kraal kader zou moeten zijn geduwd vlak met de bestand lijr naar vergemakkelijken deinstallatie van de lade.

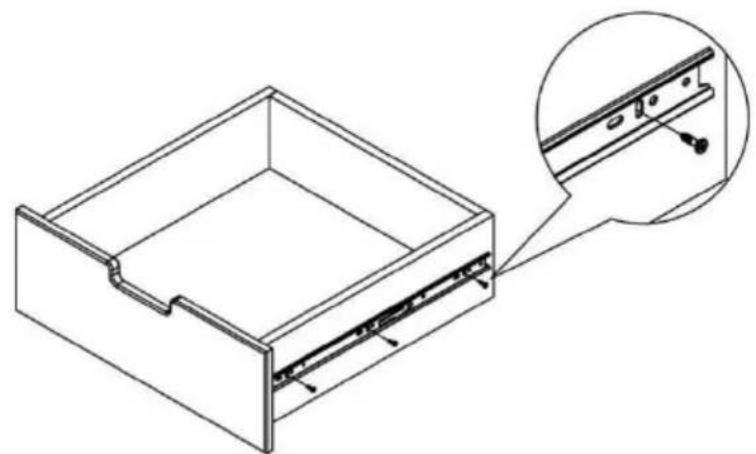

Schroef de bal spoor naar de buiten van de lade als getoond in d indelingdiagram.

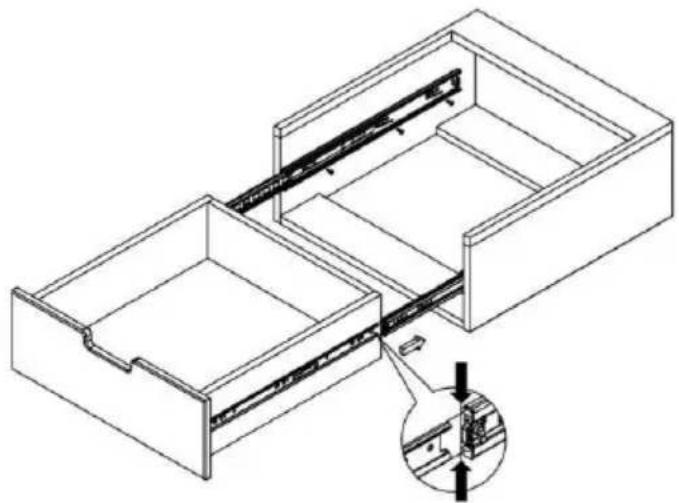

Aan beide zijden van de binnenrail lijmen tot aan de bovenste middenrail door desleuf naar installeren de lade op.

Wanneer verwijderen de lade, trekken de lade uit door met behulp ' de vork in devergroot afbeelding naar trek het uit volledig.

Geïmporteerd naar AUS: SIHAO PTY BV. 1 ROKEVA STREETEASTWOOD

Nieuw-Zuid-Wales 2122 Australië

Geïmporteerd naar VS: Sanven Technologie Ltd. Suite 250, 9166 AnaheimPlaats, Rancho Cucamonga, CA 91730

UK

REP

YH ADVIES BEPERKT. CO YH Advies Beperkt kantoor 147, Centurion House, Londen Weg, Staines-upon-Thames, Surrey, TW18 4AX

EC REP

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt ben Voornaamst.

VEVOR
