Produkttyp	Kulskena för låda
Märke	Vevor
Modell	4605S2
Längd	460 mm
Bredd	13 mm
Höjd	45 mm
Material	Stål
Belastningskapacitet	45 kg per par
Lagertyp	Stålkulor
Utsträckning	Full utdrag (teleskopskena)
Installation	Tredelad montering: inre, mittersta och yttre skena
Demontering av lådan	Upplåsningssystem med spak eller gaffel
Antal skenor per paket	1 par (2 skenor)
Fäste	Medföljande skruvar (stjärnskruvmejsel krävs)
Underhåll	Rengör med en torr trasa; smörj vid behov med torrt smörjmedel
Rengöring	Torka med en mjuk, torr trasa; använd inte slipande rengöringsmedel
Säkerhet	Använd skyddshandskar och skyddsglasögon vid montering; överskrid inte maxlasten
Reservdelar	Inte tillgängliga separat; kontakta tillverkaren för byte
Reparerbarhet	Produkten kan inte repareras av användaren; byt ut om den inte fungerar
Allmän information	Garanti: 1 år; importerad av Vevor

Vanliga frågor - 4605S2 Vevor

Hur installerar man Vevor 4605S2 kulskenan?

Fäst först den yttre skenan på insidan av skåpet med de medföljande skruvarna. Skruva sedan fast den inre skenan på lådan. Sätt slutligen in lådan genom att skjuta den inre skenan in i den mittersta skenan. Se till att skenorna är korrekt inriktade och att kulorna sitter på plats.

Hur demonterar man lådan?

Dra lådan helt framåt. Använd en spak eller gaffel för att trycka på upplåsningsklämman på den mittersta skenan, dra sedan ut lådan ur skenorna.

Vad är belastningskapaciteten för denna skena?

Maximal belastningskapacitet är 45 kg per par skenor, förutsatt att installationen är korrekt och vikten är jämnt fördelad.

Passar denna skena för alla typer av skåp?

Den passar för standardskåp i trä. Kontrollera att sidopanelens tjocklek är minst 13 mm och att skåpets djup är minst 460 mm. Avståndet mellan lådan och skåpet bör vara 2–3 mm på varje sida.

Vilka verktyg behövs för installationen?

En stjärnskruvmejsel räcker. Det rekommenderas att bära handskar och skyddsglasögon för att undvika skador.

Medföljer skruvar till skenan?

Ja, satsen innehåller skruvarna som behövs för att fästa skenorna i skåpet och lådan. Skruvarna är av standardstorlek och passar i förborrade hål.

Hur underhåller man skenorna?

Rengör skenorna regelbundet med en torr trasa för att ta bort damm. Om rörelsen blir mindre smidig, applicera ett torrt smörjmedel (t.ex. WD-40 special silikon) på kulorna och skenorna. Undvik feta smörjmedel som drar till sig smuts.

Lådan fastnar eller glider inte korrekt, vad gör man?

Kontrollera att skenorna är korrekt inriktade och att skruvarna är åtdragna. Se till att lådan inte är för tung och att kulorna inte är blockerade. Om problemet kvarstår, demontera lådan och inspektera skenorna för skador.

Kan jag använda dessa skenor för en kökslåda?

Ja, de passar utmärkt för kökslådor under förutsättning att totalvikten (låda + innehåll) inte överstiger 45 kg. Stålkulorna ger god slitstyrka.

Vad gör man om en del saknas eller är skadad?

Kontakta Vevors kundtjänst via säljaren eller webbplatsen. Ha ditt ordernummer och modell 4605S2 till hands. De skickar reservdelar under garanti.

BRUKSANVISNING 4605S2 Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolknin av vår användarmanual. Produktens utseende ska vara beroende av produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att infodig igen om det finns några teknik- eller programuppdateringar för vå produkt.

Varning – För att minska risken för skador måst användaren läsa instruktionsmanualen noggrant.

WARNING:

1. Montera produkten noggrant enligt instruktionerna. Felaktig montering kan vara farlig.
2. Använd skyddsglasögon och arbetshandskar under monteringen.

3. Försök inte montera produkten när du känner dig trött eller påverk alkohol, droger eller mediciner.

4. Bärförmåga och andra produktparametrar tillämpas endast på den korrekt och fullständigt monterade produkten.

5. Separera och räkna alla delar och hårdvara.
6. Förbered följande verktyg: Stjärnskruvmejsel.
7. Om du använder elverktyg, var noga med att sakta ner och stann behov.
8. Två personer krävs för montering.
9. Följ de avsedda användningsområdena Spara instruktionerna.

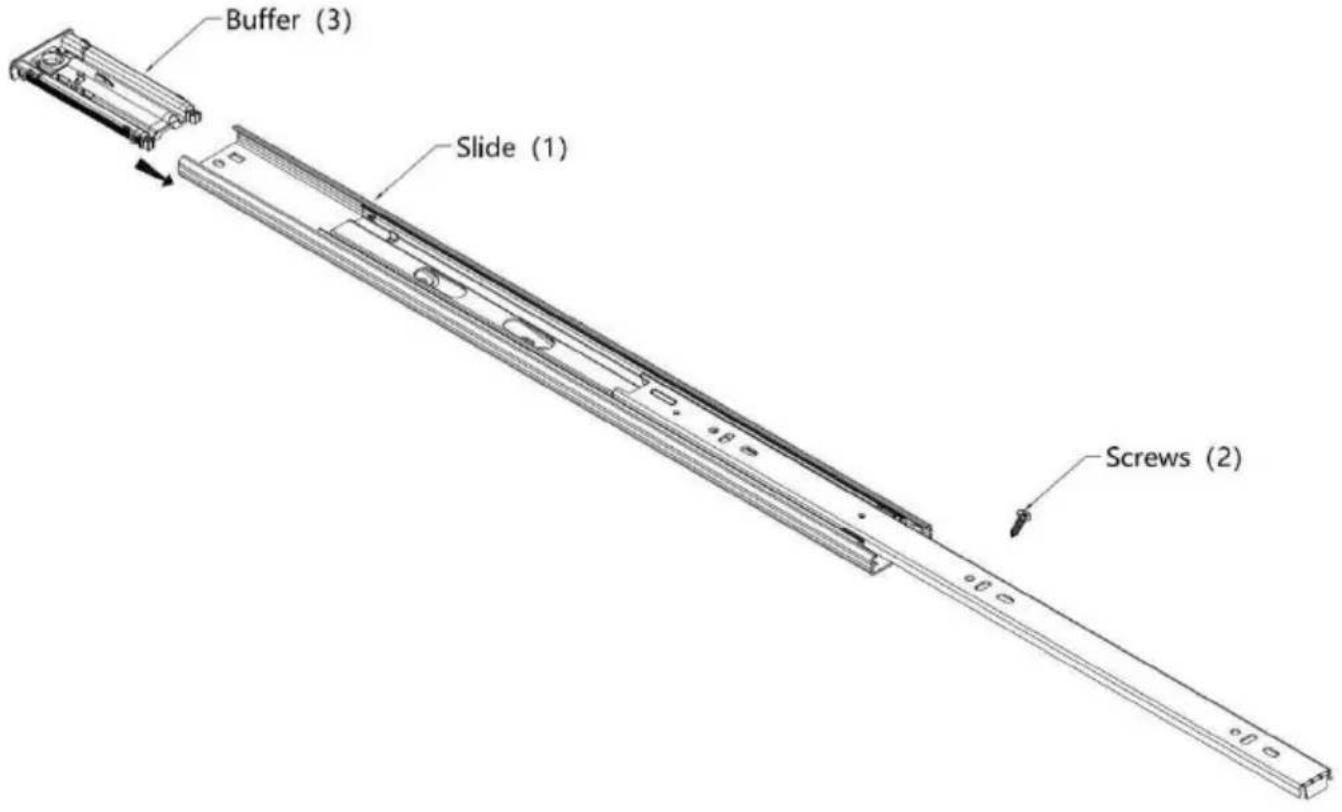

Produktintroduktion

Installation Förfarande

◆ Notera de följande två poäng under installation:

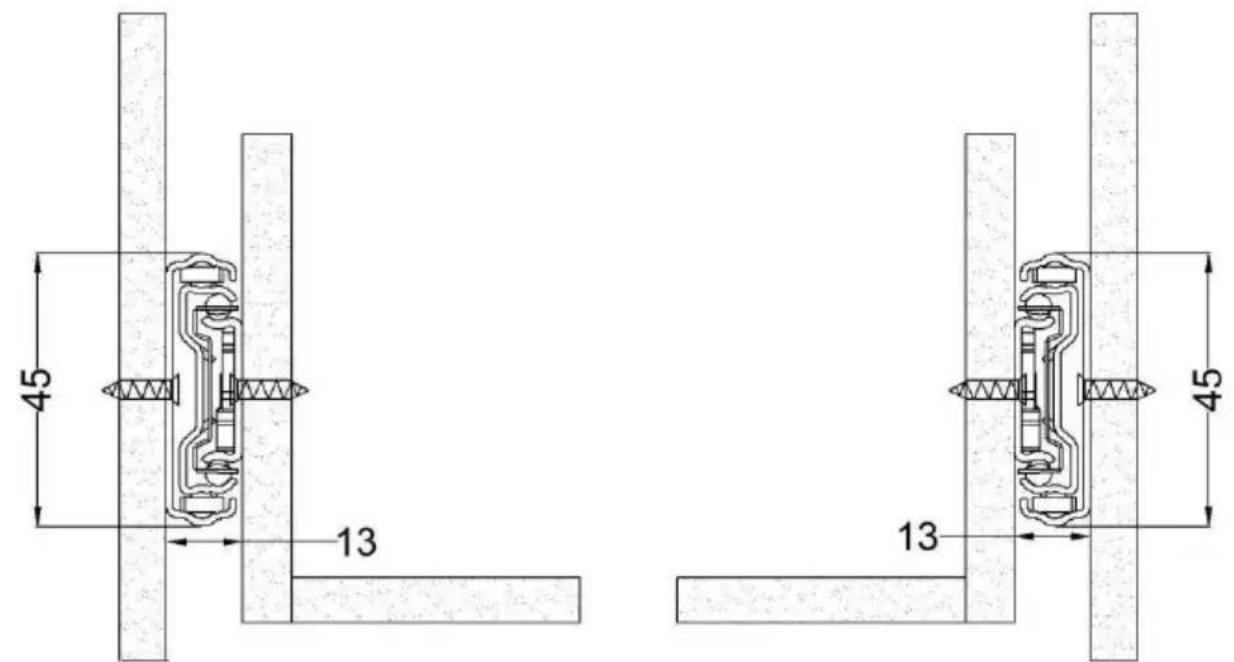

1. Betala uppmärksamhet till de installation utrymme på både sidor. (Enheter: mm)

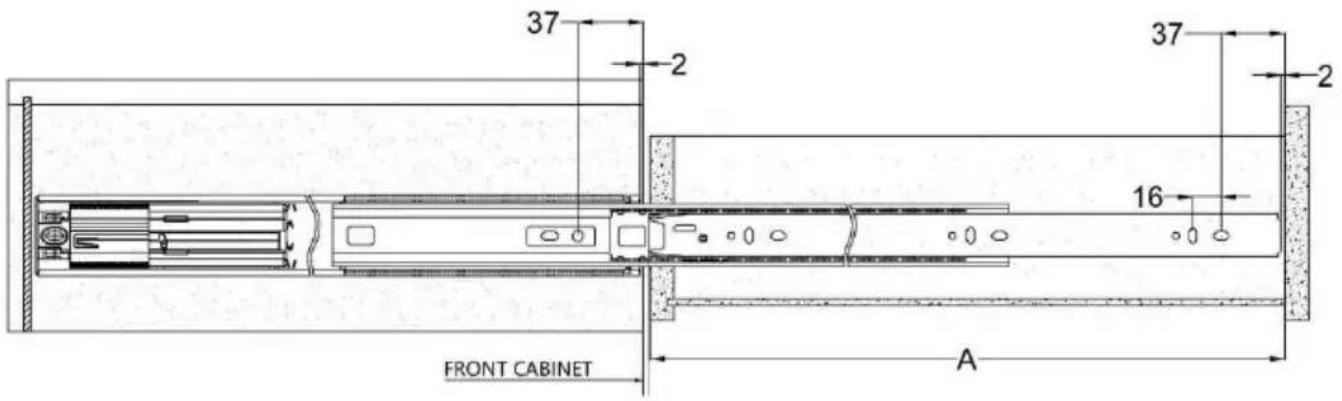

2,2 mm bort från de främre avsluta av de skåp. (Enheter: mm)

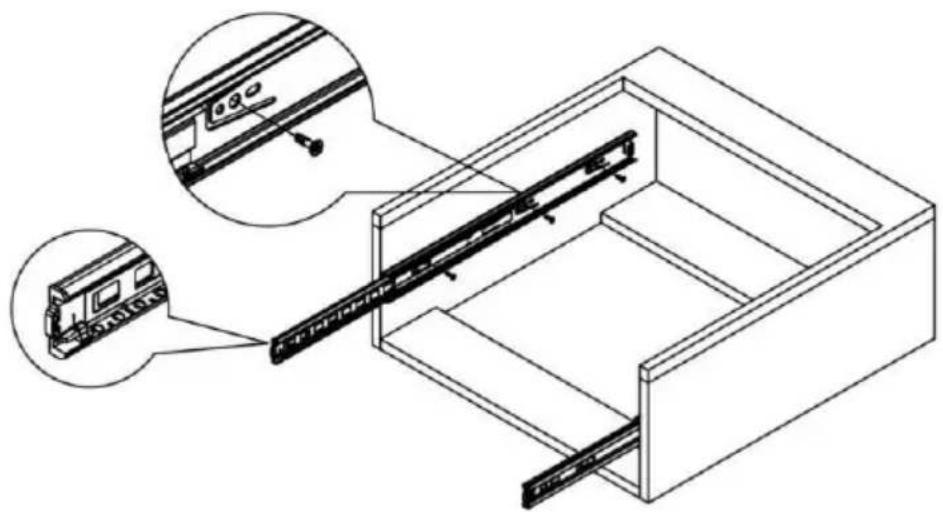

STEG 1: Skåp Installation För Boll Lager

1. Installera de stål boll järnväg till de inuti av de skåp enligt till d ritning av de skruva.

2. Den pärla ram skall vara tryckte platt med de fil lim till främja (installation av de läda.

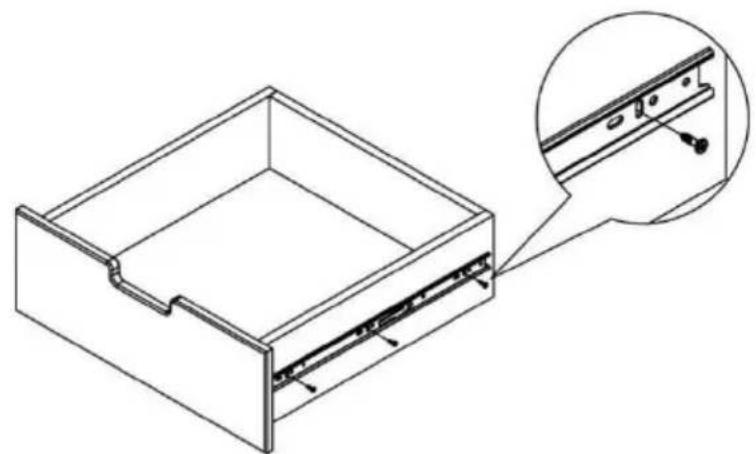

Skruva de boll järnväg till de utanför av de låda som visad i de layoutdiagram.

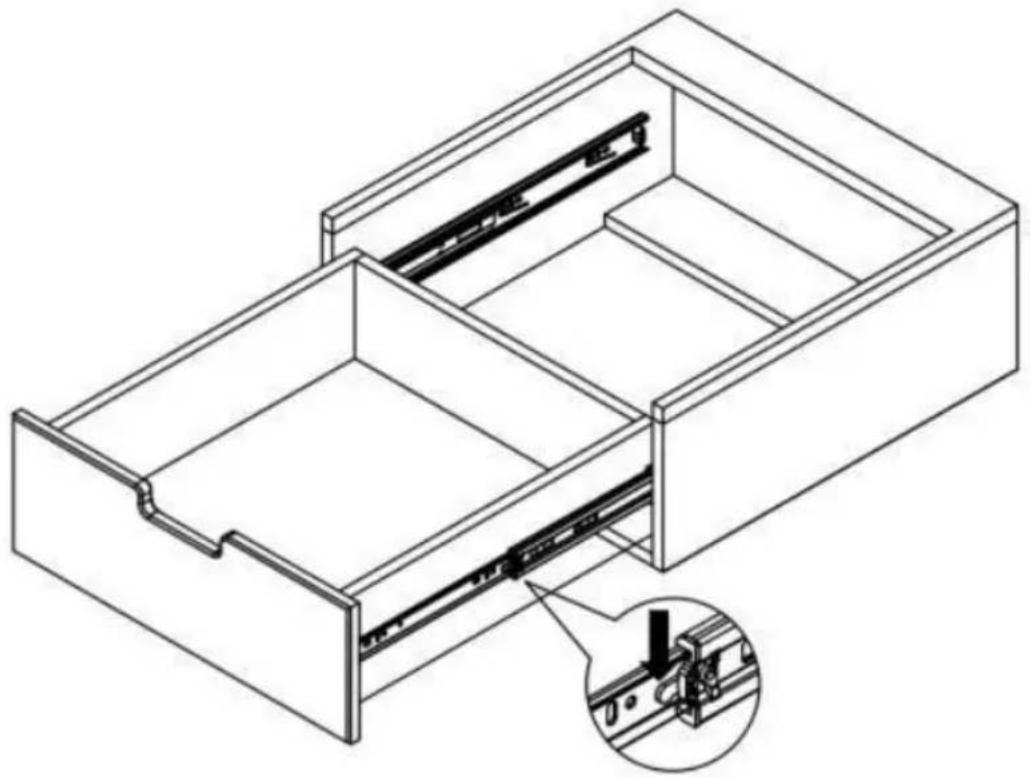

På båda sidor av den inre skenan till den övre mittersta skenan, fil limma genomspår till installera de låda på.

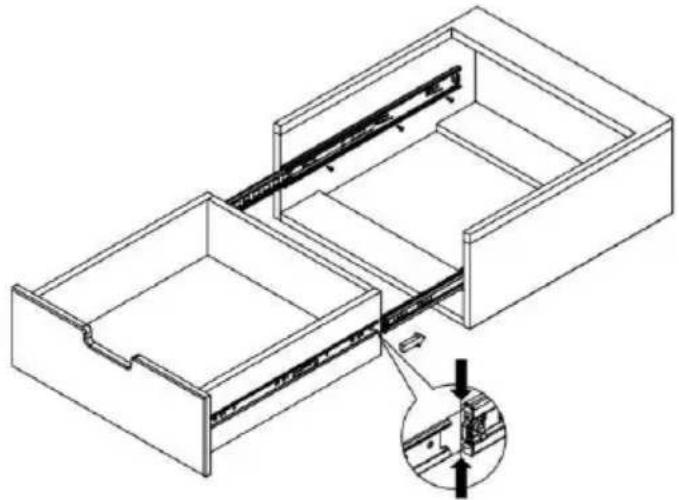

När tar bort de låda, dra de låda ut av använder de gaffel i de förstorad bild till dra den ut helt.
