AA70000302 - Kit de construction de portail Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de construction de portail à cadre
Marque	Vevor
Modèle	AA70000302
Matériau	Acier Q235A
Couleur	Noir
Largeur ajustable	60 à 96 pouces (152 à 244 cm)
Hauteur	47 pouces (119 cm)
Utilisation recommandée	Portes de jardin, portes d'allée, portes de corral, portes de grange
Contenu du kit	2 colonnes, 2 petits tubes, 2 grands tubes, 4 bouchons de tube, 1 raccord à loquet, visserie (24 vis M5×18, 16 vis M5×65, 4 vis M6×50, 4 vis M6×40, 2 vis M5×10, 4 vis M5×30), 1 clé hexagonale S4
Nombre de colonnes	2
Type de visserie	Vis à tête ronde et fraisée en acier
Fonction principale	Renforcer et prolonger la durée de vie des portes en bois
Sécurité	Porter des lunettes de protection, des gants, un masque anti-poussière et une protection auditive lors de l'installation
Entretien	Nettoyer avec un chiffon sec ; vérifier périodiquement le serrage des vis
Réparabilité	Pièces détachées disponibles : vis, tubes, colonnes, loquet. Clé hexagonale incluse pour le montage
Assistance technique	www.vevor.com/support
Garantie	Certificat de garantie électronique disponible en ligne
Pays d'origine	Chine (fabriqué par Shanghai Muxin Muye Co., Ltd.)

FOIRE AUX QUESTIONS - AA70000302 Vevor

Comment ajuster la largeur du portail ?

Insérez le petit tube dans le grand tube et ajustez la distance d'insertion selon la longueur souhaitée. La largeur peut être réglée de 60 à 96 pouces (152 à 244 cm) pour le modèle AA70000302.

Quels outils sont inclus dans le kit ?

Le kit comprend une clé hexagonale S4 pour le montage. Aucun autre outil n'est fourni ; vous aurez peut-être besoin d'une perceuse pour les trous pilotes du loquet.

Ce kit peut-il être utilisé pour des portes doubles ?

Oui, le kit est conçu pour des portes à un seul vantail, mais vous pouvez acheter deux kits pour réaliser une porte double. Chaque kit forme un cadre complet.

Quelles sont les dimensions du cadre assemblé ?

La hauteur est de 47 pouces (119 cm) et la largeur est réglable de 60 à 96 pouces (152 à 244 cm).

Quel type de bois est recommandé pour les barreaux ?

Le kit est compatible avec des barres en bois standard. La notice suggère d'utiliser des barres de la longueur appropriée, sans spécifier de type de bois particulier. Le bois traité pour l'extérieur est conseillé.

Comment installer le loquet ?

Fermez la porte et centrez le loquet. Marquez les trous de vis, percez quatre trous pilotes pour le loquet et deux pour la barre. Fixez la barre avec la vis F et le loquet avec les vis G. Percez un trou dans le poteau pour l'anneau de loquet.

Le kit résiste-t-il aux intempéries ?

Le cadre en acier Q235A est peint en noir, offrant une certaine résistance à la corrosion. Pour une durabilité maximale en extérieur, il est recommandé d'appliquer une peinture antirouille supplémentaire.

Puis-je utiliser ce kit sur une porte existante ?

Oui, le kit est conçu pour renforcer une porte en bois existante. Les barres en bois de la porte sont fixées au cadre à l'aide des vis fournies.

Quel est le poids maximal supporté ?

La notice indique que la porte assemblée ne peut supporter que son propre poids. Ne pas suspendre d'objets lourds ni grimper dessus.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com ou sur le support Vevor : www.vevor.com/support.

MODE D'EMPLOI AA70000302 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

KIT DE CONSTRUCTION DE PORTAIL À CADRE

MANUEL D'UTILISATION

MODÈLE : AA70000301 & AA70000302 & AA70000303 & AA70000304

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

PORTE À CADRE

JEU DE CONSTRUCTION

MODÈLE : AA70000301 & AA70000302 & AA70000303 & AA70000304

Remarque : le produit réel que vous recevez détermine son apparence.

BESOIN D'AIDE ? CONTACTEZ-NOUS !

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

Consignes de sécurité importantes

	Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire le Lisez attentivement le manuel d'instructions.
	Avertissement – Assurez-vous de porter des protections auditives lorsque vous utilisez ce produit.
	Avertissement – Assurez-vous de porter des lunettes de protection lorsque vous utilisez ce produit.
	Avertissement – Assurez-vous de porter des masques anti-poussière lorsque vous utilisez ce produit.
	Avertissement – Assurez-vous de porter des gants lorsque vous utilisez ce produit.

AVERTISSEMENT !

1. Veuillez lire attentivement les instructions.
2. Après réception de la marchandise, vérifiez que les accessoires sont complets.
3. Les produits peuvent être appliqués aux petites portes de hangar, telles que les portes de jardin, portes d'allée, portes de corral, portes de grange, portes diverses, etc.
4. La porte assemblée ne peut supporter que son propre poids ; elle ne peut pas supporter le poids d'une personne ni supporter des objets lourds suspendus.

DESCRIPTION DU PRODUIT

Les portes de jardin, les clôtures, les palissades, etc. sont généralement composées de portes en bois. Exposées à l'extérieur au soleil et à la pluie, elles vieillissent, s'affaissent et tremblent facilement. Vous pouvez donc réparer la porte en bois à l'aide du support de cadre de porte pour prolonger sa durée de vie.

Article	Description	AA70000301	AA70000302	AA70000303	AA70000304
	Colonne	1 pièce	1 pièce	1 pièce	1 pièce
	Colonne II	1 pièce	1 pièce	1 pièce	1 pièce
	Petit tube	2 pièces	2 pièces	2 pièces	2 pièces
	Grand tube	2 pièces	2 pièces	2 pièces	2 pièces
	Bouchon de tube	4 pièces	4 pièces	4 pièces	4 pièces
	Raccord à loquet	1 pièce	1 pièce	1 pièce	1 pièce
Une vis	à tête fraisée M6*50	4 pièces	4 pièces	4 pièces	4 pièces
B	Clé hexagonale S4	1 pièce	1 pièce	1 pièce	1 pièce
C	Vis à tête ronde M5*18	24 pièces	24 pièces	24 pièces	24 pièces
D	Vis à tête ronde M5*65	16 pièces	16 pièces	16 pièces	16 pièces
E	Vis à tête fraisée M6*40	4 pièces	4 pièces	4 pièces	4 pièces
F	Vis à tête ronde M5*10	2 pièces	2 pièces	2 pièces	2 pièces
G	Vis à tête ronde M5*30	4 pièces	4 pièces	4 pièces	4 pièces

PROCÉDURES D'INSTALLATION

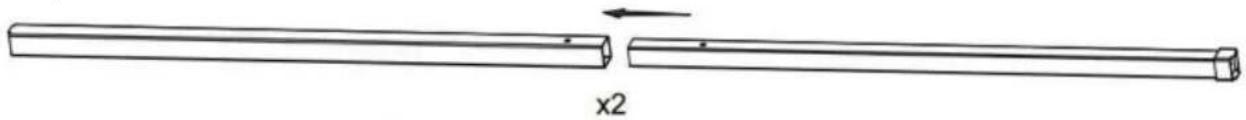

Étape 1 : Insérer dans le tube

Insérez le petit tube dans le grand tube et ajustez la distance d'insertion

selon la longueur requise. Les ensembles de tubes supérieur et inférieur sont identiques.

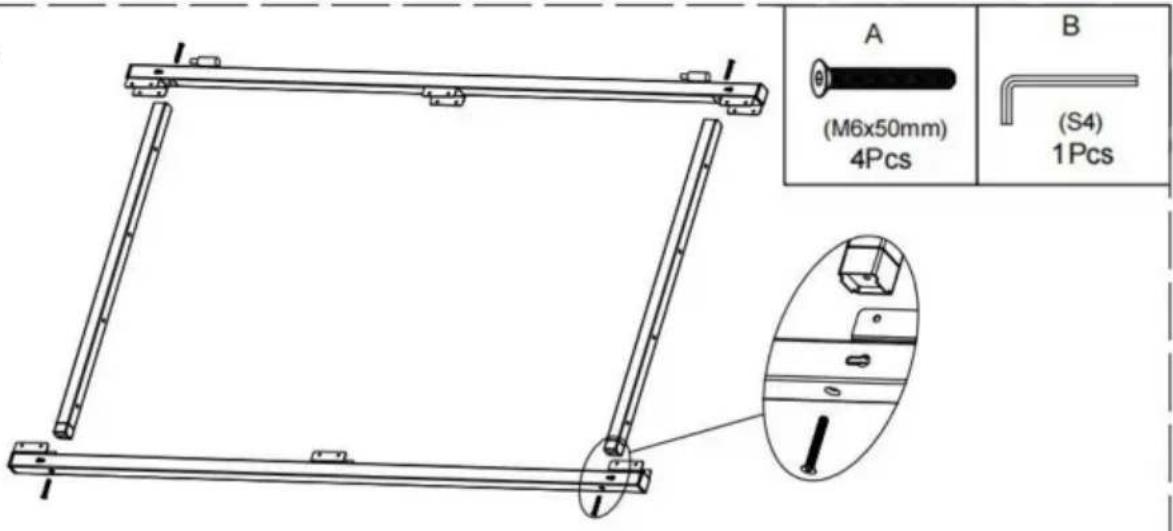

Étape 2

Insérez le tube horizontal assemblé dans la colonne selon les

repères : positionnez le petit renflement aux deux extrémités et connectez-le fermement avec des vis, puis installez également les deux groupes de tuyaux supérieur et inférieur.

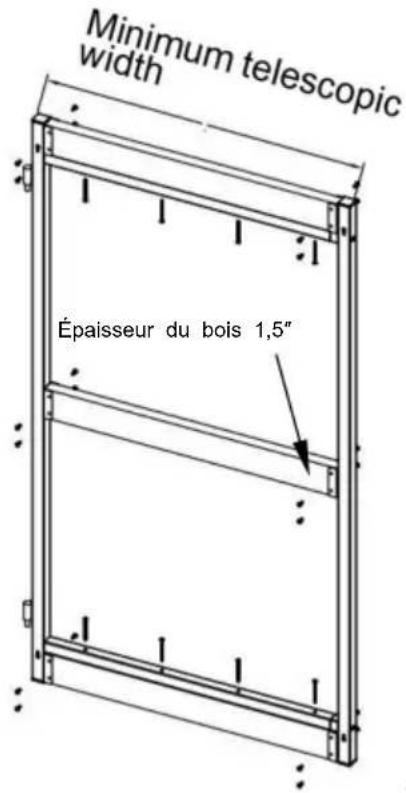

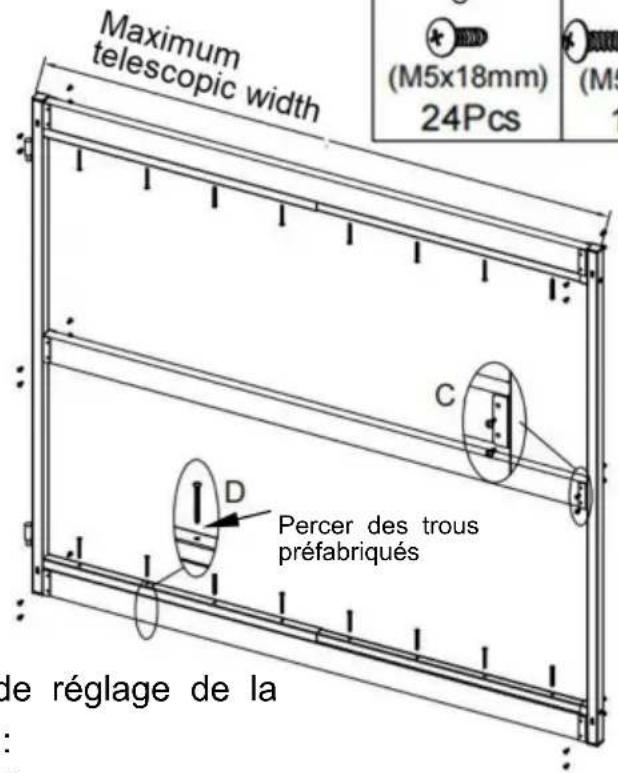

Étape 3

Plage de réglage de la

largeur :

36"- 60"

40"- 72" 60"- 96"

La largeur des tubes horizontaux supérieur et inférieur peut être ajustée pour s'adapter aux différentes longueurs des barres en bois. Comme indiqué sur la figure, placez les barres en bois de la longueur appropriée dans la position de serrage, appuyez sur les barres en bois au milieu des deux colonnes et ajustez le cadre de la porte pour qu'il devienne carré. Fixez d'abord les deux extrémités des barres en bois avec la vis C, puis connectez solidement les barres en bois aux tubes horizontaux avec la vis D.

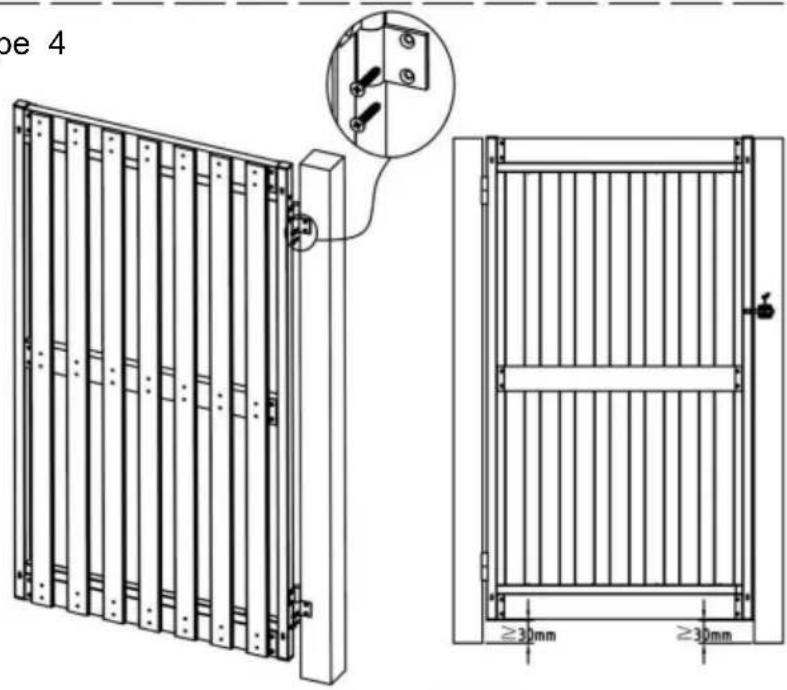

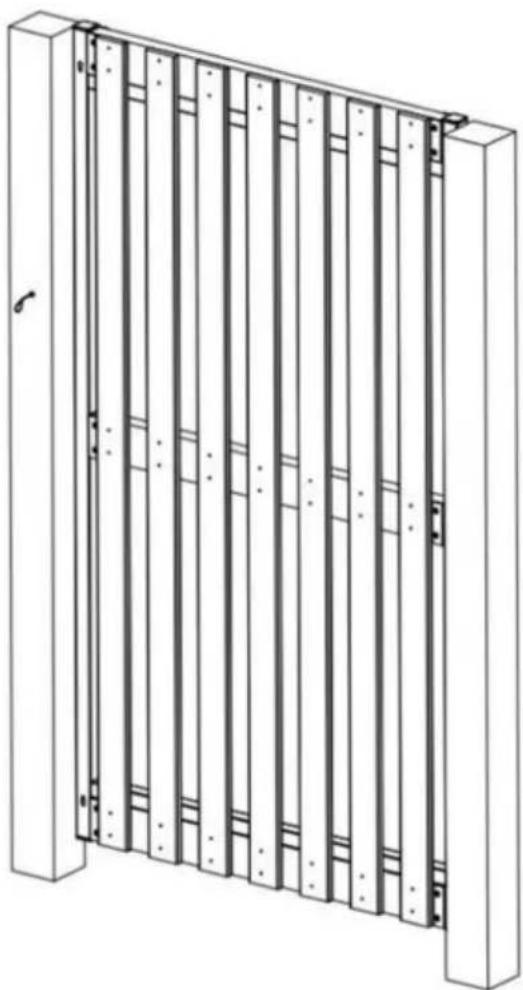

Étape 4

Fixez les charnières au montant de la porte comme indiqué, puis fixez la porte assemblée aux charnières.

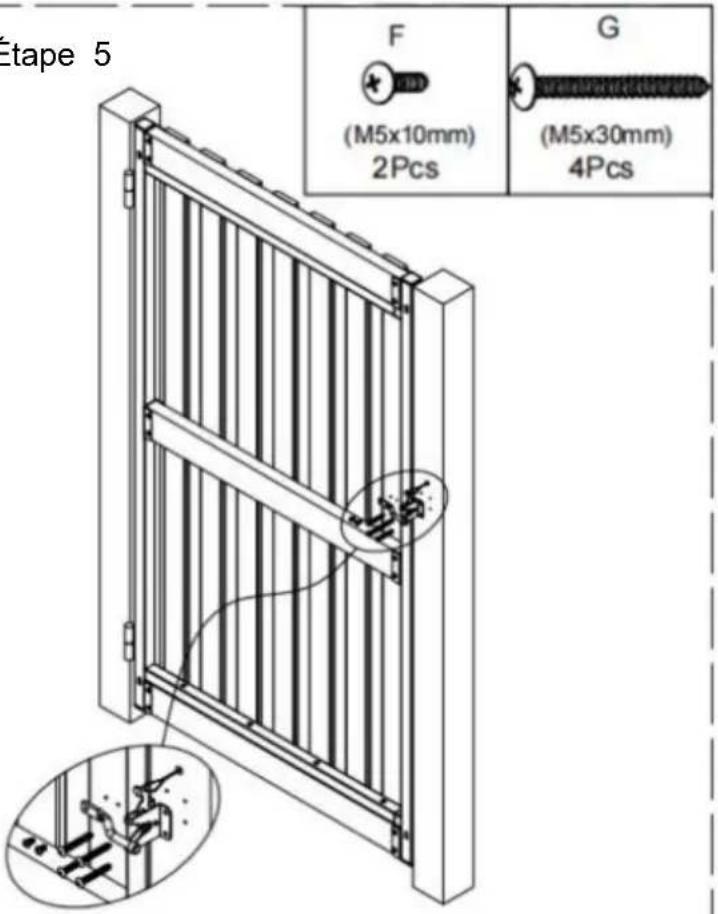

Étape 5

Installez le loquet sur la porte avec des vis.

1. Fermez la porte et centrez le loquet.
2. Marquez les trous de vis, percez quatre trous pilotes pour le loquet et les deux trous pour la barre.
3. Installez la barre de verrouillage avec la vis F, installez le loquet avec la vis G.

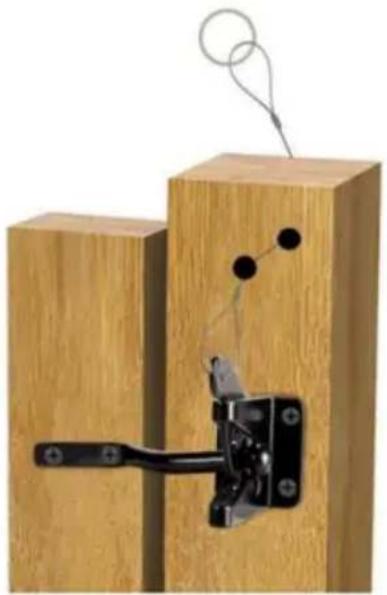

4. Percez un trou dans le poteau et fixez un fil de le loquet de l'anneau, comme indiqué à droite.

Modèle SPÉC.	AA70000301 AA70000302 AA70000303 AA70000304
Matériel		Q235AQ235A	Q235A
Largeur		60-96 pouces60-96 pouces	40-72 pouces
Hauteur	65 pouces 47 pouces	65 pouces	47 pouces
Couleur	Noir Noir		Noir

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Mainzer Landstr. 69, 60329 Francfort-sur-le-Main.

REPRÉSENTANT AU ROYAUME-UNI : YH CONSULTING LIMITED.

Importé aux États-Unis : Sanven Technology Ltd.

Assistance technique et certificat de garantie électronique : www.vevor.com/support
