Type de produit	Bouwpakket voor poortframe
Marque	Vevor
Modèle	AA70000302
Matériau	Acier Q235A
Couleur	Noir
Largeur ajustable	60 a 96 inch (152 a 244 cm)
Hauteur	47 inch (119 cm)
Utilisation recommandée	Tuinpoorten, oprijlaanpoorten, weidepoorten, schuurpoorten
Contenu du kit	2 kolommen, 2 kleine buizen, 2 grote buizen, 4 buisdoppen, 1 grendelverbinding, bevestigingsmateriaal (24 schroeven M5×18, 16 schroeven M5×65, 4 schroeven M6×50, 4 schroeven M6×40, 2 schroeven M5×10, 4 schroeven M5×30), 1 inbussleutel S4
Nombre de colonnes	2
Type de visserie	Stalen schroeven met ronde en verzonken kop
Fonction principale	Versterken en verlengen van de levensduur van houten deuren
Sécurité	Draag een veiligheidsbril, handschoenen, een stofmasker en gehoorbescherming tijdens de installatie
Entretien	Reinigen met een droge doek; controleer periodiek of de schroeven nog vastzitten
Réparabilité	Reserveonderdelen beschikbaar: schroeven, buizen, kolommen, grendel. Inbussleutel inbegrepen voor montage
Assistance technique	www.vevor.com/support
Garantie	Elektronisch garantiecertificaat online beschikbaar
Pays d'origine	China (vervaardigd door Shanghai Muxin Muye Co., Ltd.)

Veelgestelde vragen - AA70000302 Vevor

Hoe pas ik de breedte van de poort aan?

Plaats de kleine buis in de grote buis en pas de invoerafstand aan op de gewenste lengte. De breedte kan worden ingesteld van 60 tot 96 inch (152 tot 244 cm) voor model AA70000302.

Welke gereedschappen zijn inbegrepen in het bouwpakket?

Het bouwpakket bevat een inbussleutel S4 voor montage. Er wordt geen ander gereedschap meegeleverd; u heeft mogelijk een boormachine nodig voor de pilotgaten van de grendel.

Kan dit bouwpakket worden gebruikt voor dubbele deuren?

Ja, het bouwpakket is ontworpen voor enkele deuren, maar u kunt twee bouwpakketten kopen om een dubbele deur te maken. Elk bouwpakket vormt een compleet frame.

Wat zijn de afmetingen van het gemonteerde frame?

De hoogte is 47 inch (119 cm) en de breedte is verstelbaar van 60 tot 96 inch (152 tot 244 cm).

Welk type hout wordt aanbevolen voor de spijlen?

Het bouwpakket is compatibel met standaard houten staven. De handleiding raadt aan om staven van de juiste lengte te gebruiken, zonder een specifiek houttype te specificeren. Behandeld hout voor buitengebruik wordt aanbevolen.

Hoe installeer ik de grendel?

Sluit de deur en centreer de grendel. Markeer de schroefgaten, boor vier pilotgaten voor de grendel en twee voor de stang. Bevestig de stang met schroef F en de grendel met schroeven G. Boor een gat in de paal voor de grendelring.

Is het bouwpakket bestand tegen weersinvloeden?

Het frame van Q235A-staal is zwart geverfd, wat enige corrosiebestendigheid biedt. Voor maximale duurzaamheid buitenshuis wordt aanbevolen om een extra roestwerende verf aan te brengen.

Kan ik dit bouwpakket gebruiken op een bestaande deur?

Ja, het bouwpakket is ontworpen om een bestaande houten deur te versterken. De houten staven van de deur worden met de meegeleverde schroeven aan het frame bevestigd.

Wat is het maximale draaggewicht?

De handleiding geeft aan dat de gemonteerde deur alleen zijn eigen gewicht kan dragen. Hang geen zware voorwerpen op en klim er niet op.

Waar vind ik de volledige handleiding?

De volledige handleiding is gratis te downloaden als PDF op de website notice-facile.com of via Vevor-support: www.vevor.com/support.

GEBRUIKSAANWIJZING AA70000302 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

FRAMEPOORT

BOUWPAKKET

MODEL: AA70000301 & AA70000302 & AA70000303 & AA70000304

Let op: het uiterlijk van het product is afhankelijk van het daadwerkelijke product dat u ontvangt.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Belangrijke veiligheidsinstructies

	Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de Lees de gebruiksaanwijzing zorgvuldig door.
	Waarschuwing: draag altijd gehoorbescherming wanneer u dit product gebruikt.
	Waarschuwing: draag altijd een oogbescherming wanneer u dit product gebruikt.
	Waarschuwing: draag altijd een stofmasker wanneer u dit product gebruikt.
	Waarschuwing: draag handschoenen wanneer u dit product gebruikt.

WAARSCHUWING!

1. Lees de instructies zorgvuldig door.
2. Controleer na ontvangst van de goederen of de accessoires compleet zijn.
3. Producten kunnen worden toegepast op kleine schuurdeuren, zoals tuindeuren, opritdeuren, staldeuren, schuurdeuren, diverse deuren, enz.
4. De gemonteerde deur kan alleen zijn eigen gewicht dragen en kan niet mensen laten staan of zware voorwerpen ophangen.

PRODUCTBESCHRIJVING

Tuindeuren, schuttingen, hekken, etc. zijn meestal van hout gemaakt. Houten deuren in de buitenlucht worden langdurig blootgesteld aan zon en regen, waardoor ze gemakkelijk verouderen, verzakken, trillen en andere verschijnselen vertonen. Daarom repareert u de houten deur met behulp van de deurkozijnsteun om de levensduur te verlengen.

PRODUCTSTRUCTUUR

Item	Beschrijving	AA70000301	AA70000302	AA70000303	AA70000304
y	Kolom y	1 stuks	1 stuks	1 stuks	1 stuks
y	Kolom y	1 stuks	1 stuks	1 stuks	1 stuks
y	Kleine buis	2 stuks	2 stuks	2 stuks	2 stuks
y Grote buis		2 stuks	2 stuks	2 stuks	2 stuks
y	Buisplug	4 stuks	4 stuks	4 stuks	4 stuks
y	Grendelbevestiging	1 stuks	1 stuks	1 stuks	1 stuks
Een M6*50 verzonken schroef		4 stuks	4 stuks	4 stuks	4 stuks
B	S4 inbussleutel	1 stuks	1 stuks	1 stuks	1 stuks
C	M5*18 ronde kopschroef	24 stuks	24 stuks	24 stuks	24 stuks
D	M5*65 ronde kopschroef	16 stuks	16 stuks	16 stuks	16 stuks
Ik	M6*40 verzonken schroef	4 stuks	4 stuks	4 stuks	4 stuks
F	M5*10 ronde kopschroef	2 stuks	2 stuks	2 stuks	2 stuks
G	M5*30 ronde kopschroef	4 stuks	4 stuks	4 stuks	4 stuks

INSTALLATIEPROCEDURES

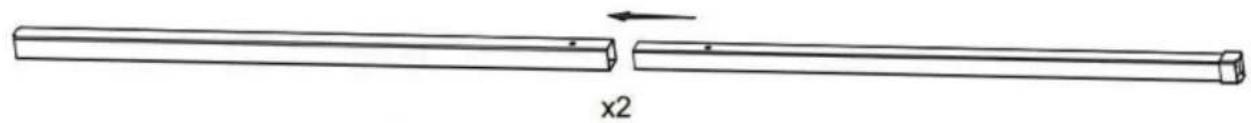

Stap 1: In de buis steken

Plaats de kleine buis in de grote buis en pas de invoegafstand aan volgens de vereiste lengte. De bovenste en onderste sets buizen zijn hetzelfde.

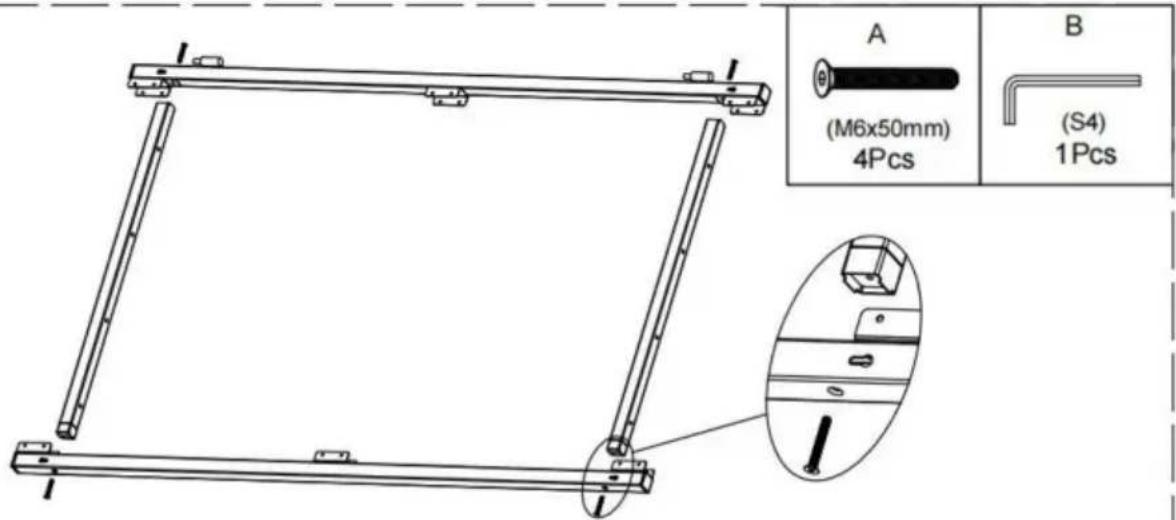

Stap 2

Plaats de gemonteerde horizontale buis in de kolom volgens de

Plaats de kleine convexe delen aan beide uiteinden en verbind ze stevig met schroeven.

Installeer vervolgens ook de bovenste en onderste twee groepen buizen.

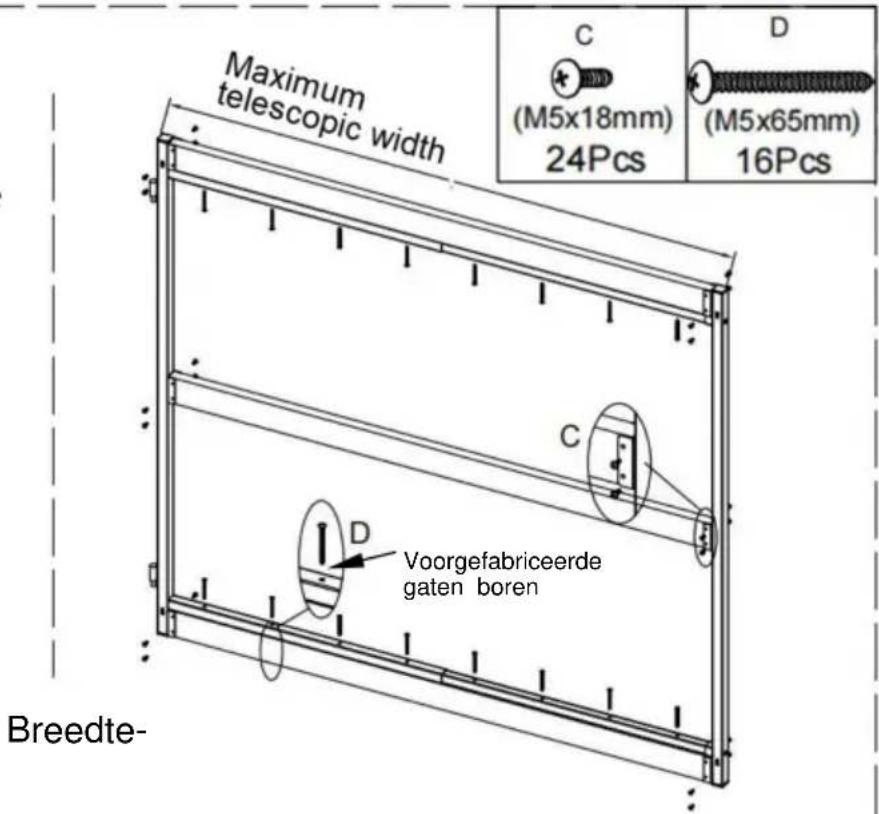

Stap 3

aanpassingsbereik: 36°-60°, 40°-72°, 60°-96°

De breedte van de bovenste en onderste horizontale buizen kan worden aangepast aan de verschillende lengtes van de houten balken. Zoals weergegeven in de afbeelding,

Plaats de houten balken van de juiste lengte in de klempositie, druk de houten balken in het midden van de twee kolommen en pas het deurkozijn aan zodat het vierkant wordt.

Bevestig eerst de twee uiteinden van de houten balken met schroef C en verbind vervolgens de houten balken stevig met de horizontale buizen met schroef D.

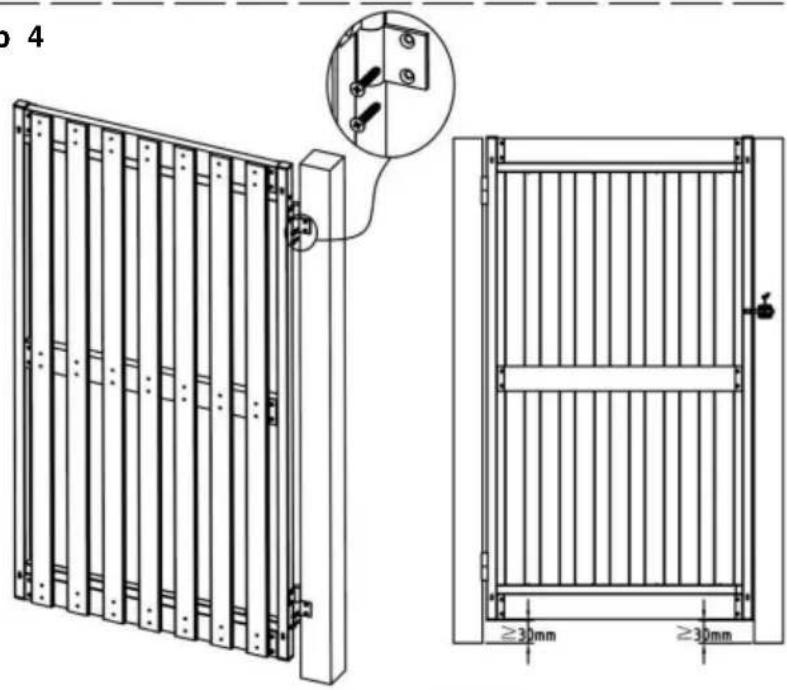

Stap 4

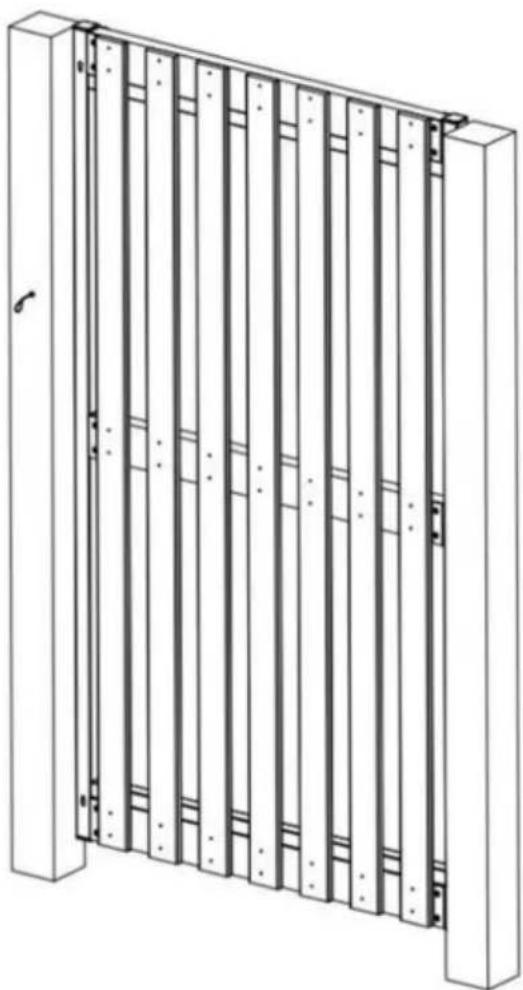

Bevestig de scharnieren aan de deurpost zoals afgebeeld. Bevestig vervolgens de gemonteerde deur aan de scharnieren.

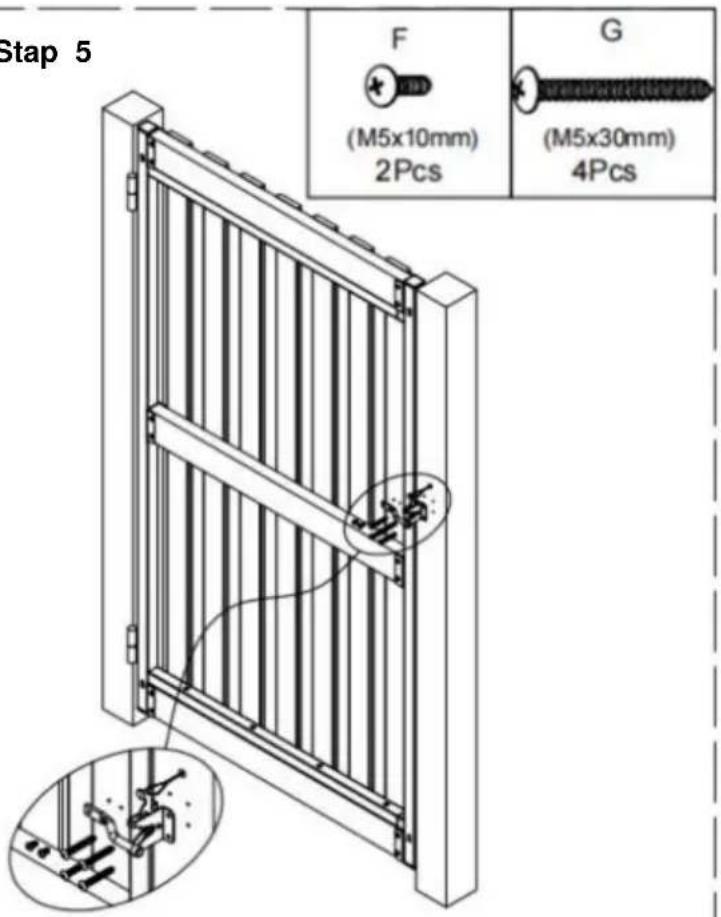

Stap 5

Bevestig het grendelbeslag met schroeven aan het hek.

1. Sluit het hek en centreer de grendel.
2. Markeer de schroefgaten, boor vier geleidegaten voor de grendel en twee gaten voor de stang.
3. Installeer de grendelstang met schroef F, installeer de grendel met schroef G.

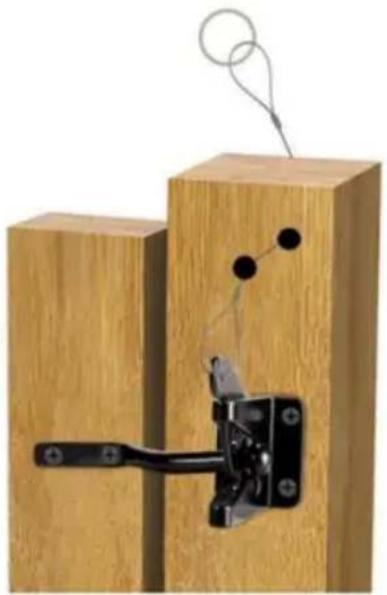

4. Boor een gat in de paal en bevestig er een draad aan de sluiting aan de ring, zoals rechts afgebeeld.
