Produkttyp	Bausatz für Rahmentor
Marke	Vevor
Modell	AA70000302
Material	Stahl Q235A
Farbe	Schwarz
Verstellbare Breite	60 bis 96 Zoll (152 bis 244 cm)
Höhe	47 Zoll (119 cm)
Empfohlene Verwendung	Gartentore, Einfahrtstore, Corraltore, Scheunentore
Kit-Inhalt	2 Pfosten, 2 kleine Rohre, 2 große Rohre, 4 Rohrkappen, 1 Riegelverbinder, Schrauben (24 Schrauben M5×18, 16 Schrauben M5×65, 4 Schrauben M6×50, 4 Schrauben M6×40, 2 Schrauben M5×10, 4 Schrauben M5×30), 1 Inbusschlüssel S4
Anzahl der Pfosten	2
Schraubentyp	Stahlschrauben mit rundem und versenktem Kopf
Hauptfunktion	Verstärkung und Verlängerung der Lebensdauer von Holztoren
Sicherheit	Tragen Sie bei der Installation eine Schutzbrille, Handschuhe, eine Staubmaske und einen Gehörschutz
Wartung	Mit einem trockenen Tuch reinigen; regelmäßig den festen Sitz der Schrauben überprüfen
Reparierbarkeit	Ersatzteile erhältlich: Schrauben, Rohre, Pfosten, Riegel. Inbusschlüssel für die Montage im Lieferumfang enthalten
Technischer Support	www.vevor.com/support
Garantie	Elektronisches Garantiezertifikat online verfügbar
Herkunftsland	China (hergestellt von Shanghai Muxin Muye Co., Ltd.)

Häufig gestellte Fragen - AA70000302 Vevor

Wie stelle ich die Breite des Tores ein?

Stecken Sie das kleine Rohr in das große Rohr und passen Sie den Einschubabstand entsprechend der gewünschten Länge an. Die Breite kann für das Modell AA70000302 von 60 bis 96 Zoll (152 bis 244 cm) eingestellt werden.

Welche Werkzeuge sind im Kit enthalten?

Das Kit enthält einen Inbusschlüssel S4 für die Montage. Es werden keine weiteren Werkzeuge mitgeliefert; möglicherweise benötigen Sie eine Bohrmaschine für die Pilotlöcher des Riegels.

Kann dieses Kit für Doppeltore verwendet werden?

Ja, das Kit ist für einflügelige Tore ausgelegt, aber Sie können zwei Kits kaufen, um ein Doppeltor zu realisieren. Jedes Kit bildet einen vollständigen Rahmen.

Welche Maße hat der zusammengebaute Rahmen?

Die Höhe beträgt 47 Zoll (119 cm) und die Breite ist von 60 bis 96 Zoll (152 bis 244 cm) einstellbar.

Welche Holzart wird für die Stäbe empfohlen?

Das Kit ist mit handelsüblichen Holzstäben kompatibel. Die Anleitung empfiehlt die Verwendung von Stäben in der passenden Länge, ohne eine bestimmte Holzart vorzugeben. Für den Außenbereich behandeltes Holz wird empfohlen.

Wie wird der Riegel installiert?

Schließen Sie das Tor und zentrieren Sie den Riegel. Markieren Sie die Schraubenlöcher, bohren Sie vier Pilotlöcher für den Riegel und zwei für die Stange. Befestigen Sie die Stange mit Schraube F und den Riegel mit den Schrauben G. Bohren Sie ein Loch in den Pfosten für den Riegelring.

Ist das Kit wetterbeständig?

Der Rahmen aus Stahl Q235A ist schwarz lackiert und bietet eine gewisse Korrosionsbeständigkeit. Für maximale Haltbarkeit im Außenbereich wird empfohlen, zusätzlich Rostschutzfarbe aufzutragen.

Kann ich dieses Kit an einem vorhandenen Tor verwenden?

Ja, das Kit dient zur Verstärkung eines vorhandenen Holztors. Die Holzstäbe des Tors werden mit den mitgelieferten Schrauben am Rahmen befestigt.

Was ist das maximal unterstützte Gewicht?

Die Anleitung gibt an, dass das montierte Tor nur sein eigenes Gewicht tragen kann. Keine schweren Gegenstände aufhängen oder darauf klettern.

Wo finde ich die vollständige Anleitung?

Die vollständige Anleitung ist als kostenloser PDF-Download auf der Website notice-facile.com oder im Vevor-Support unter www.vevor.com/support erhältlich.

BEDIENUNGSANLEITUNG AA70000302 Vevor

CE REP: E-CrossStu GmbH.

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Rahmentorbausatz

BENUTZERHANDBUCH

MODELL: AA70000301 & AA70000302 & AA70000303 & AA70000304

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht notwendigerweise alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

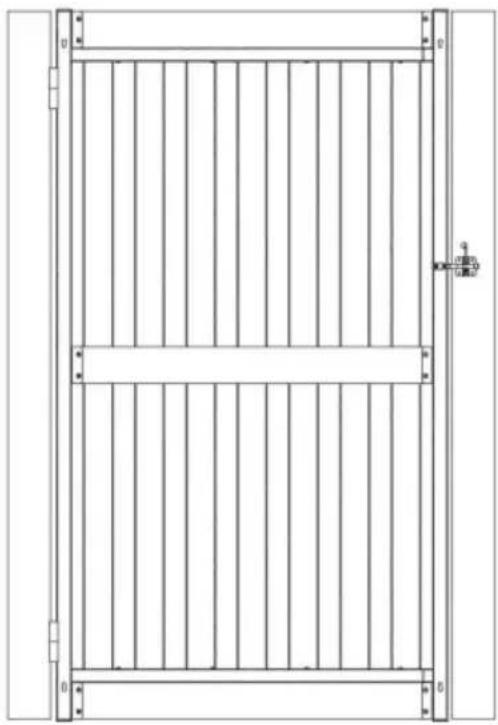

RAHMENTOR

BAUKASTEN

MODELL: AA70000301 & AA70000302 & AA70000303 & AA70000304

Hinweis: Das tatsächliche Produkt, das Sie erhalten, bestimmt sein Aussehen.

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Wichtige Sicherheitshinweise

	Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Lesen Sie die Bedienungsanleitung sorgfältig durch.
	Warnung: Tragen Sie bei der Verwendung dieses Produkts unbedingt einen Gehörschutz.
	Warnung: Tragen Sie bei der Verwendung dieses Produkts unbedingt einen Augenschutz.
	Warnung: Tragen Sie bei der Verwendung dieses Produkts unbedingt eine Staubmaske.
	Achtung: Tragen Sie bei der Verwendung dieses Produkts unbedingt Handschuhe.

WARNUNG!

1. Bitte lesen Sie die Anleitung sorgfältig durch.
2. Überprüfen Sie nach Erhalt der Ware, ob das Zubehör vollständig ist.
3. Die Produkte können auf kleine Türen angewendet werden, wie Gartentüren, Einfahrtstore, Pforten, Scheunentore und andere Türen.
4. Die montierte Tür kann nur ihr eigenes Gewicht tragen; sie darf nicht betreten oder mit schweren Gegenständen behängt werden.

PRODUKTBESCHREIBUNG

Gartentore, Zäune und ähnliches bestehen in der Regel aus Holz.

Türen und Holztüren im Freien sind langfristig Sonne und Regen ausgesetzt und neigen dazu,

zu altern, durchzuhängen und zu wackeln. Daher können Sie

die Holztür mit einer Türrahmenstütze reparieren, um ihre

Lebensdauer zu verlängern.

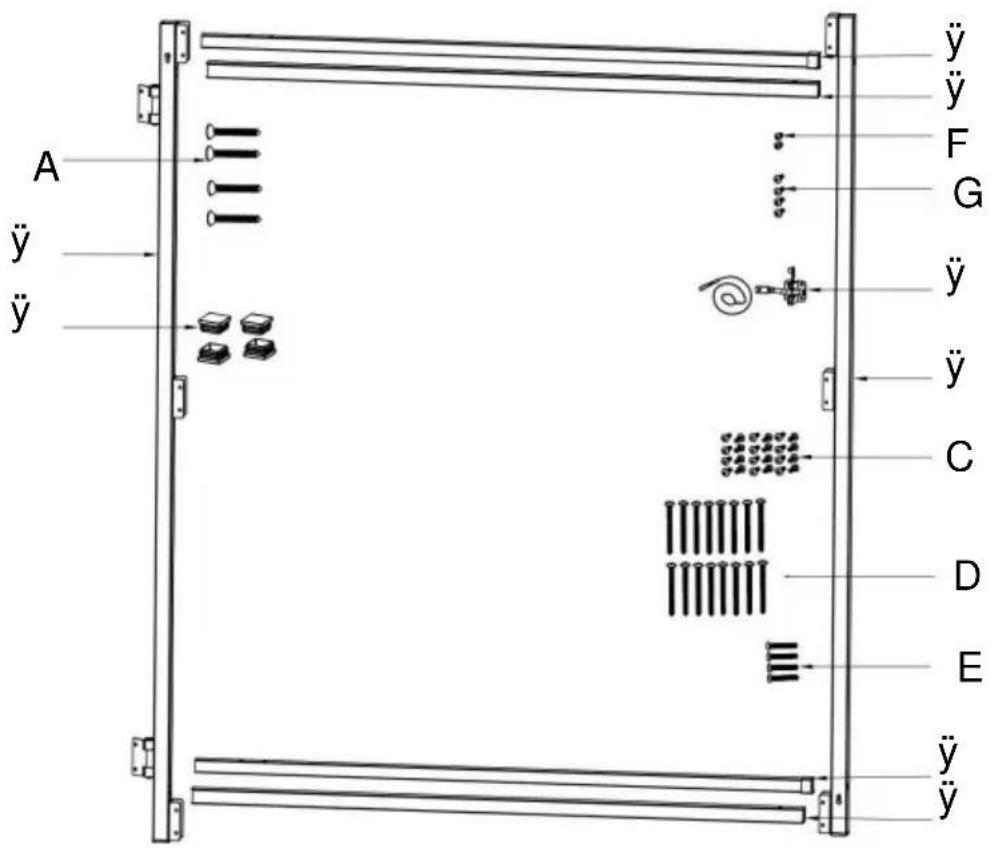

PRODUKTSTRUKTUR

Artikel	Beschreibung	AA70000301	AA70000302	AA70000303	AA70000304
y	Spalte y	1 Stück	1 Stück	1 Stück	1 Stück
y	Spalte y	1 Stück	1 Stück	1 Stück	1 Stück
y	Kleines Röhrchen	2 Stück	2 Stück	2 Stück	2 Stück
y	Großes Rohr	2 Stück	2 Stück	2 Stück	2 Stück
y	Rohrstopfen	4 Stück	4 Stück	4 Stück	4 Stück
y	Verschlussbeschlag	1 Stück	1 Stück	1 Stück	1 Stück
Eine	M6*50 Senkkopfschraube	4 Stück	4 Stück	4 Stück	4 Stück
B	S4 Inbusschlüssel	1 Stück	1 Stück	1 Stück	1 Stück
C	M5*18 Rundkopfschraube	24 Stück	24 Stück	24 Stück	24 Stück
D	M5*65 Rundkopfschraube	16 Stück	16 Stück	16 Stück	16 Stück
E	M6*40 Senkschraube	4 Stück	4 Stück	4 Stück	4 Stück
F	M5*10 Rundkopfschraube	2 Stück	2 Stück	2 Stück	2 Stück
G	M5*30 Rundkopfschraube	4 Stück	4 Stück	4 Stück	4 Stück

INSTALLATIONSVERFAHREN

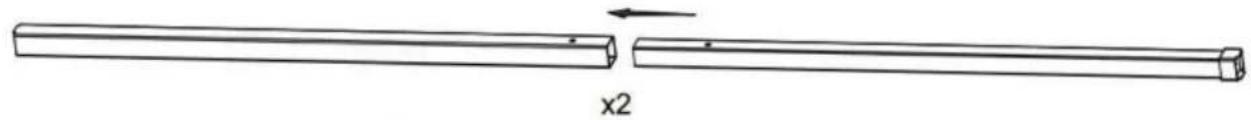

Schritt 1: In das Rohr einsetzen

Stecken Sie das kleine Rohr in das große Rohr und passen Sie den Einsteckabstand entsprechend der benötigten Länge an. Die oberen und unteren Rohrsätze sind gleich.

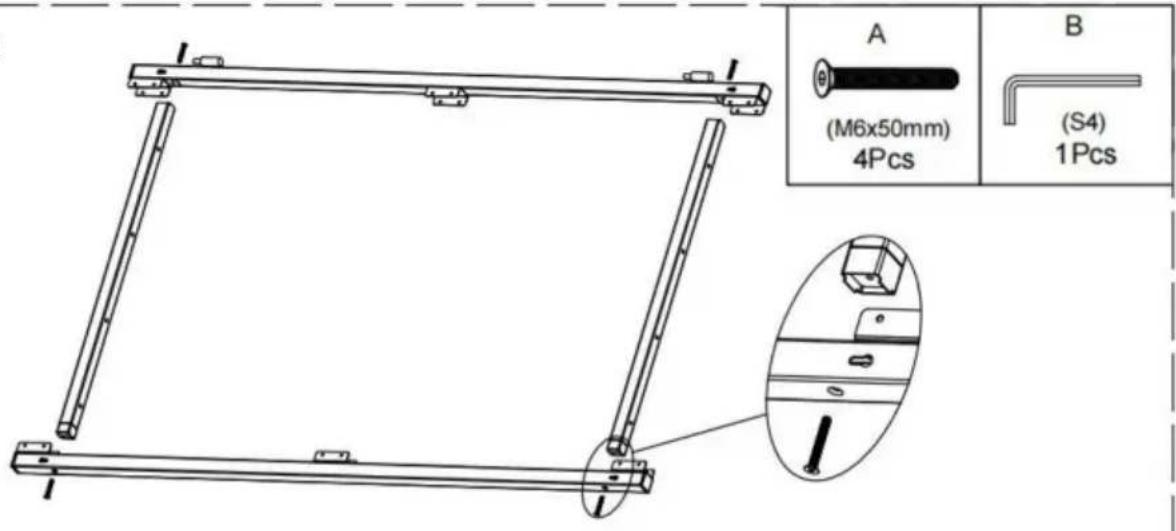

Schritt 2

Setzen Sie das montierte horizontale Rohr gemäß den Anweisungen in die Säule ein. Positionieren Sie die kleine Wölbung an beiden Enden, befestigen Sie sie fest mit Schrauben und installieren Sie auch die oberen und unteren beiden Rohrgruppen.

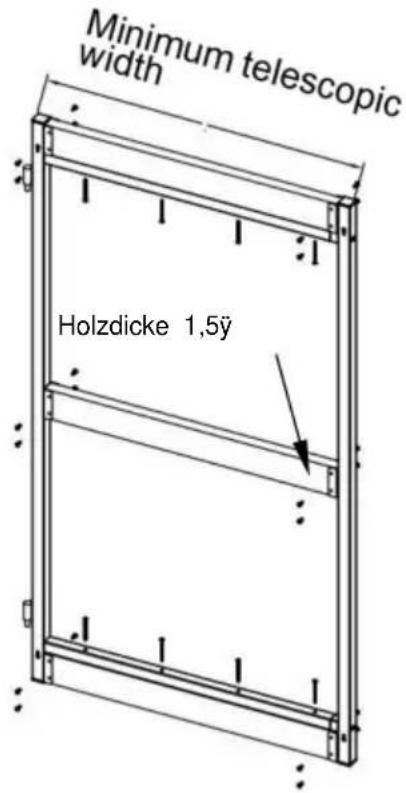

Schritt 3

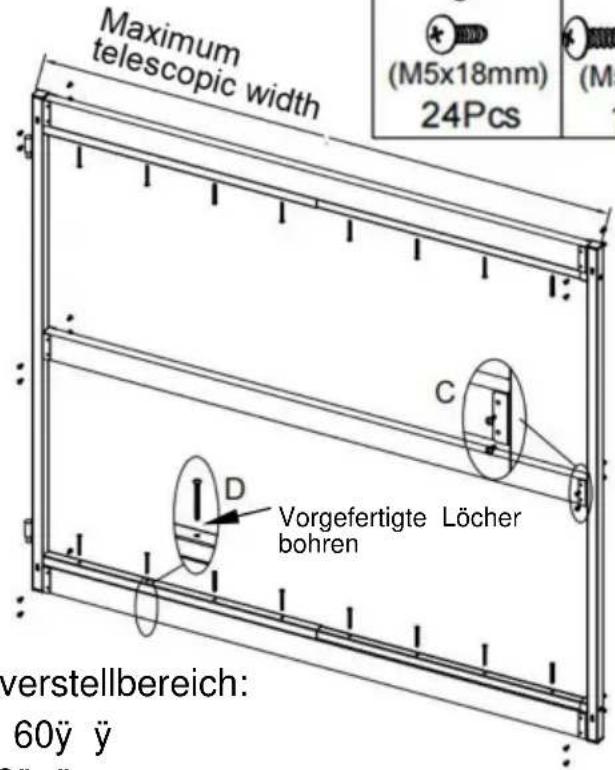

Breitenverstellbereich: 36–60, 40–72, 60–96

Die Breite der oberen und unteren horizontalen Rohre kann an die unterschiedlichen Längen der Holzstäbe angepasst werden. Bringen Sie die Holzstäbe der entsprechenden Länge wie in der Abbildung gezeigt in die Klemmposition, drücken Sie die Holzstäbe in die beiden Säulen und stellen Sie den Türrahmen so ein, dass er rechtwinklig wird. Befestigen Sie zuerst die beiden Enden der Holzstäbe mit Schraube C und verbinden Sie die Holzstäbe dann sicher mit den horizontalen Rohren mit Schraube D.

Länge wie in der Abbildung gezeigt in die Klemmposition bringen, die Holzstäbe in die beiden Säulen drücken und den Türrahmen so einstellen, dass er rechtwinklig wird. Befestigen Sie zuerst die beiden Enden der Holzstäbe mit Schraube C und verbinden Sie die Holzstäbe dann sicher mit den horizontalen Rohren mit Schraube D.

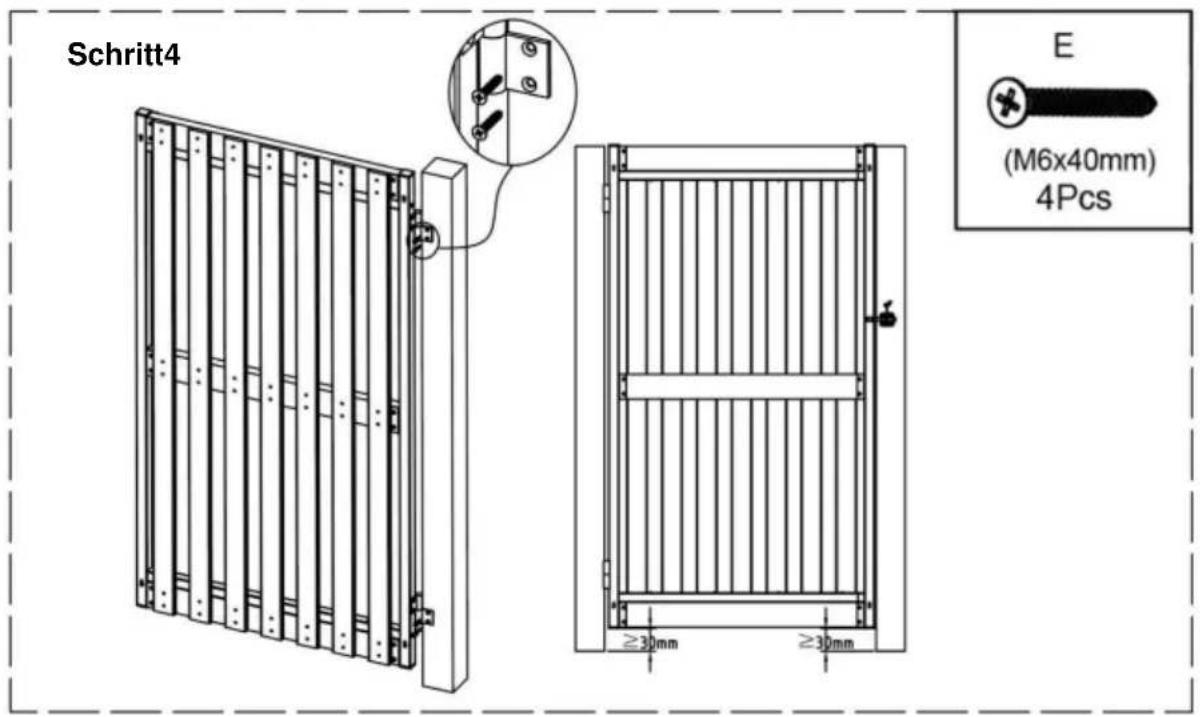

Befestigen Sie die Scharniere wie gezeigt am Türpfosten und befestigen Sie dann die montierte Tür an den Scharnieren.

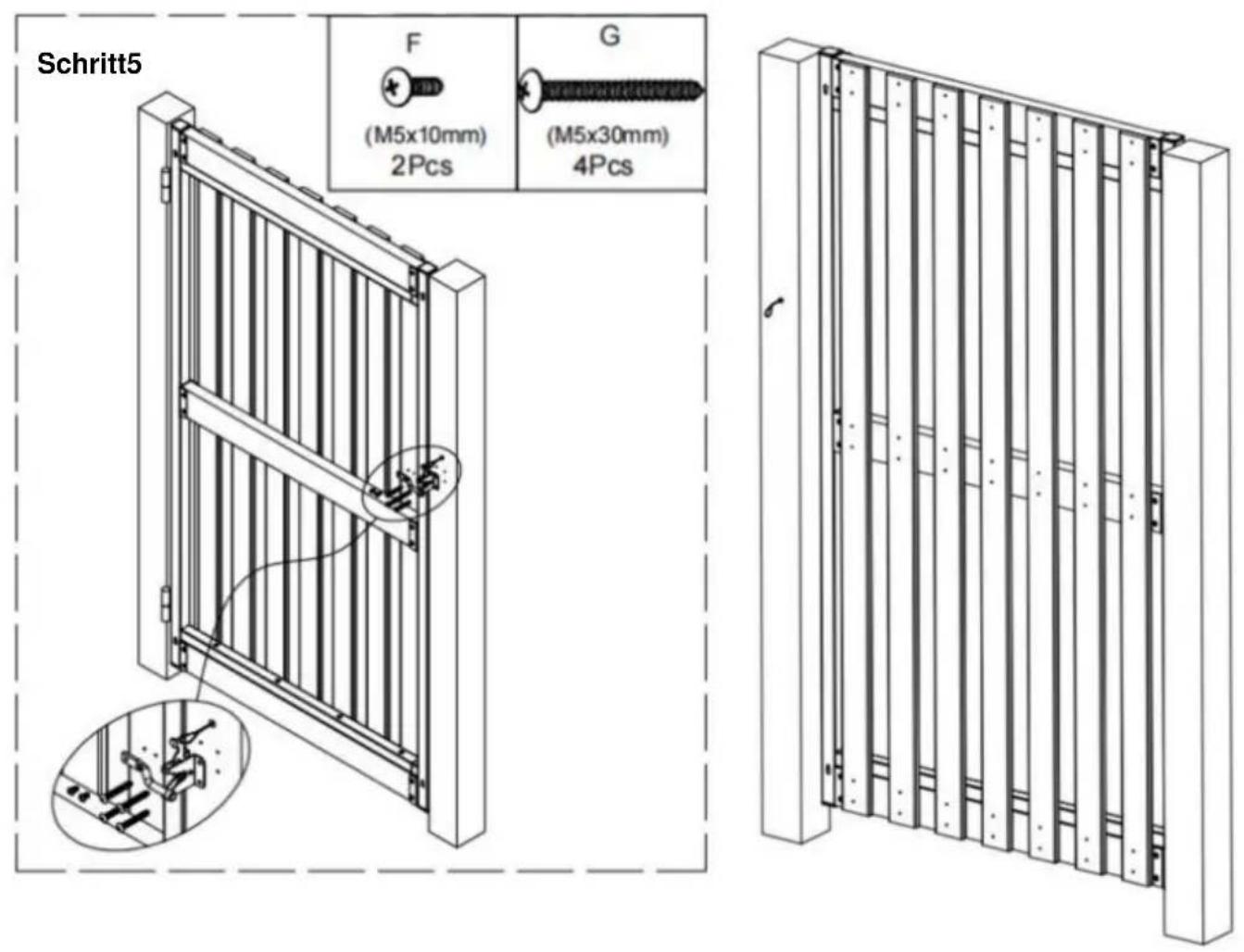

Befestigen Sie den Riegelbeschlag mit Schrauben am Tor.

1. Schließen Sie das Tor und zentrieren Sie den Riegel.
2. Markieren Sie die Schraubenlöcher, bohren Sie vier Löcher für den Riegel und zwei Löcher für die Stange.
3. Montieren Sie den Riegel mit Schraube F und den Riegel mit Schraube G.

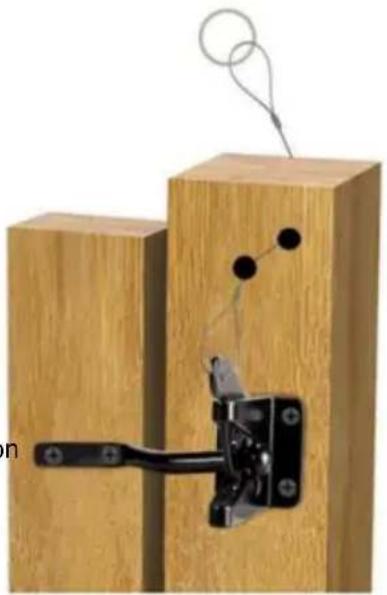

4. Bohren Sie ein Loch in den Pfosten und befestigen Sie einen Draht von den Riegel am Ring, wie rechts gezeigt.

Spez. Modell	AA70000301 AA70000302 AA70000303 AA70000304
Material		Q235AQ235A	Q235A	Q235A
Breite		60-96 Zoll60-96 360 Zoll		40-72 Zoll
Höhe	65 Zoll 47 Zoll		65 Zoll	47 Zoll
Farbe Schwarz Schwarz			Schwarz	Schwarz
