Produkttyp	Bausatz für Tor
Marke	Vevor
Modell	AA70000303
Material	Stahl Q235A
Verstellbare Breite	60 - 96 Zoll (152 - 244 cm)
Höhe	65 Zoll (165 cm)
Farbe	Schwarz
Empfohlene Verwendung	Gartentore, Schuppen, Auffahrt, Zaun, Scheune
Tragfähigkeit	Nur für das Eigengewicht des Tores
Erforderliche Schutzausrüstung	Handschuhe, Schutzbrille, Staubmaske, Gehörschutz
Montagemethode	Rohre ineinanderstecken und mit Schrauben fixieren
Enthaltenes Zubehör	Scharniere, Riegel, Schrauben, Verriegelungsstange
Holz nicht enthalten	Die Holzpaneele sind vom Benutzer bereitzustellen
Pflege und Reinigung	Mit einem feuchten Tuch reinigen; längere Witterungseinwirkung auf das Holz vermeiden
Reparierbarkeit	Ersatzteile auf Anfrage über den Kundendienst erhältlich
Garantie	Elektronisches Garantiezertifikat unter www.vevor.com/support
Technischer Support	www.vevor.com/support
Herkunft	Hergestellt in China, vertrieben von Vevor

Häufig gestellte Fragen - AA70000303 Vevor

Wie stelle ich die Breite des Tores ein?

Die Breite wird eingestellt, indem das kleine Rohr in das große Rohr gesteckt und die Einschubtiefe angepasst wird. Der Einstellbereich beträgt 60 bis 96 Zoll. Ziehen Sie die Schrauben fest, sobald die gewünschte Breite erreicht ist.

Welche Werkzeuge werden für die Montage benötigt?

Sie benötigen einen Schraubendreher, einen Rollgabelschlüssel oder einen Inbusschlüssel (je nach mitgelieferten Schrauben), eine Wasserwaage, ein Maßband und gegebenenfalls einen Bohrer zum Vorbohren der Riegellöcher.

Kann das Tor schwere Lasten tragen?

Nein, der Rahmen ist nur für sein eigenes Gewicht und das der Holzpaneele ausgelegt. Er darf nicht zum Aufhängen schwerer Gegenstände oder zum Tragen des Gewichts einer Person verwendet werden.

Wie befestige ich die Scharniere?

Befestigen Sie die Scharniere mit den mitgelieferten Schrauben am Torpfosten und hängen Sie das montierte Tor dann an die Scharniere. Stellen Sie sicher, dass das Tor waagerecht ist, bevor Sie endgültig anziehen.

Was tun, wenn sich die Rohre nicht leicht ineinanderstecken lassen?

Überprüfen Sie, ob die Rohre beschädigt sind. Falls nötig, schmieren Sie die Enden leicht mit Flüssigseife oder Silikonfett ein, um das Ineinanderstecken zu erleichtern. Wenden Sie keine übermäßige Gewalt an.

Ist Holz im Bausatz enthalten?

Nein, der Bausatz enthält nur den Metallrahmen, die Scharniere, den Riegel und die Schrauben. Die Holzpaneele müssen separat gekauft und auf die passenden Maße zugeschnitten werden.

Wie installiere ich den Riegel?

Schließen Sie das Tor und zentrieren Sie den Riegel. Markieren Sie die Positionen der Schraubenlöcher, bohren Sie Vorbohrungen und befestigen Sie dann den Riegel mit den Schrauben G und die Verriegelungsstange mit den Schrauben F. Installieren Sie den Riegelring am Pfosten.

Kann ich den Metallrahmen streichen?

Ja, Sie können den Rahmen mit einer für Metall geeigneten Farbe streichen. Stellen Sie sicher, dass Sie die Oberfläche vorher reinigen und entfetten. Die Farbe kann die Korrosionsbeständigkeit verbessern.

Wie ist die Garantie für dieses Produkt?

Vevor bietet ein elektronisches Garantiezertifikat. Besuchen Sie www.vevor.com/support für weitere Details zu den Garantiebedingungen.

Wo erhalte ich technischen Support?

Technischer Support ist auf der Website www.vevor.com/support verfügbar. Dort finden Sie auch das elektronische Garantiezertifikat.

BEDIENUNGSANLEITUNG AA70000303 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Rahmentorbausatz

BENUTZERHANDBUCH

MODELL: AA70000301 & AA70000302 & AA70000303 & AA70000304

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

"Sparen Sie die Hälfte", „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den größten Topmarken erzielen können, und decken nicht notwendigerweise alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den größten Topmarken tatsächlich die Hälfte sparen.

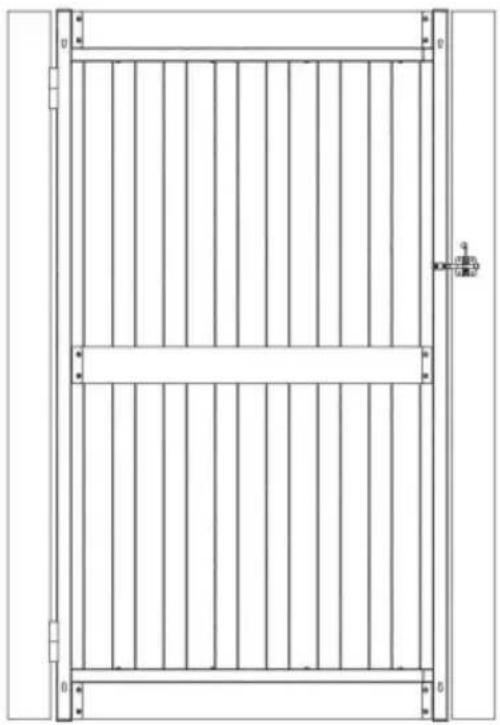

MODELL: AA70000301 & AA70000302 & AA70000303 & AA70000304

(Ohne Holz)

Hinweis: Das tatsächliche Produkt, das Sie erhalten, bestimmt sein Aussehen.

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Wichtige Sicherheitshinweise

	Warning - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Lesen Sie die Bedienungsanleitung sorgfältig durch.
	Warning: Tragen Sie bei der Verwendung theses Produkts unbedingt einen Gehörschutz.
	Warning: Tragen Sie bei der Verwendung theses Produkts unbedingt einen Augenschutz.
	Warning: Tragen Sie bei der Verwendung theses Produkts unbedingt eine Staubmaske.
	Achtung: Tragen Sie bei der Verwendung theses Produkts unbedingt Handschuhe.

WARNUNG!

1. Bitte lesen Sie die Anleitung sorgfältig durch. 2. Überprüfen Sie nach Erhalt der Ware, ob das Zubehör

sind abgeschlossen.

1. Produkte können nicht auf Schuppentüren angewendet werden, wie Gartentüren, Einfahrtstüren, Korraltüren, Scheunentore, sonstige Türen usw.
2. Die montierte Tür kann nur ihr eigenes Gewicht tragen und kann nicht

Personen darauf stehen oder schwere Gegenstände aufhängen.

PRODUKTBESCHREIBUNG

Gartentüren, Zäune usw. bestehen in der Regel aus Holztüren. Holztüren im Freien sind langfristig Sonne und Regen ausgesetzt, leicht zu altern, zu reißen, zu wackeln und andere Phänomene. So können Sie die Holztür durch die Türrahmenstütze reparieren, um ihre Lebensdauer zu verlängern.

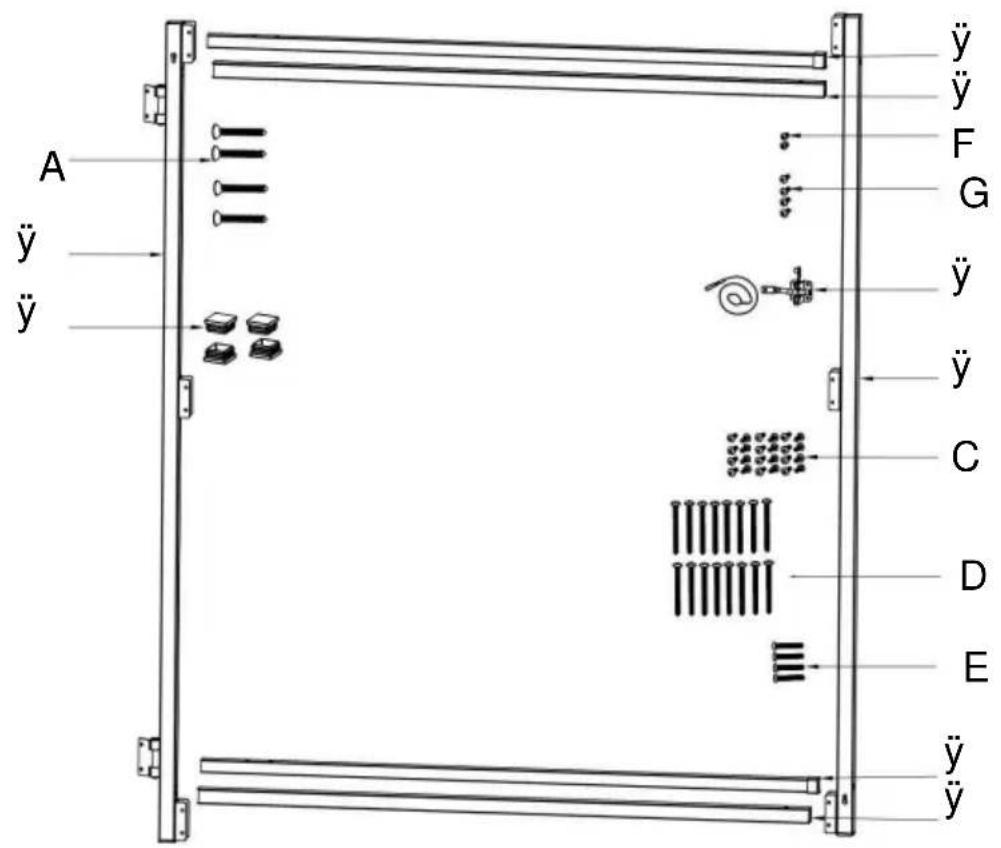

PRODUKTSTRUKTUR

Antikel	Beschreibung	AA70000301	AA70000302	AA70000303	AA70000304
Äy	Spalte Äy	1 Stück	1 Stück	1 Stück	1 Stück
Äy	Spalte Äy	1 Stück	1 Stück	1 Stück	1 Stück
Äy	Kleines Röhren	2 Stück	2 Stück	2 Stück	2 Stück
Äy Großes Rohr	Rohrstopfen	2 Stück	2 Stück	2 Stück	2 Stück
Äy	Rohrstopfen	4 Stück	4 Stück	4 Stück	4 Stück
Äy	Verschlussbeschlag	1 Stück	1 Stück	1 Stück	1 Stück
Eine	M6*50 Senkkopfschraube	4 Stück	4 Stück	4 Stück	4 Stück
B	S4 Inbusschlüssel	1 Stück	1 Stück	1 Stück	1 Stück
C	M5*18 Rundkopfschraube	24 Stück	24 Stück	24 Stück	24 Stück
D	M5*65 Rundkopfschraube	16 Stück	16 Stück	16 Stück	16 Stück
E	M6*40 Senkschraube	4 Stück	4 Stück	4 Stück	4 Stück
F	M5*10 Rundkopfschraube	2 Stück	2 Stück	2 Stück	2 Stück
G	M5*30 Rundkopfschraube	4 Stück	4 Stück	4 Stück	4 Stück

INSTALLATIONSVERFAHREN

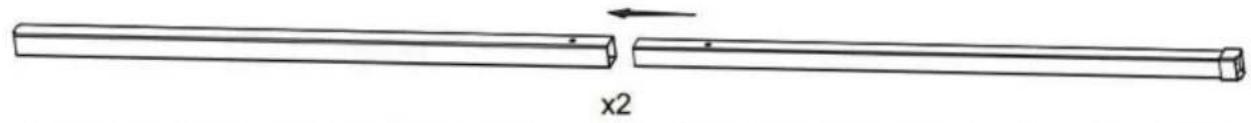

Schritt 1: In das Rohr einsetzen

Stecken Sie das kleine Rohr in das große Rohr und passen Sie den Einsteckabstand entsprechend der benötigten Länge an. Die oberen und unteren Rohrsätze sind dasselbe.

Schritt 2

A B (M6x50mm) 4 Stück

(S4) 1 Stück

Das montierte horizontale Rohr gemäß den Anweisungen in die Säule einsetzen.

Positionieren Sie die kleine Wölbung an beiden Enden, befestigen Sie sie fest mit Schrauben und installieren Sie auch die oberen und unteren beiden Rohrgruppen.

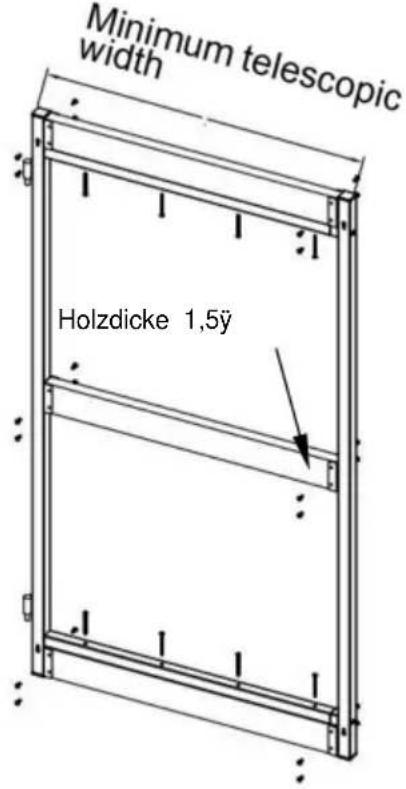

Schritt 3

Breitenverstellbereich:

yy-60y y

40y-72yy

60y-96y

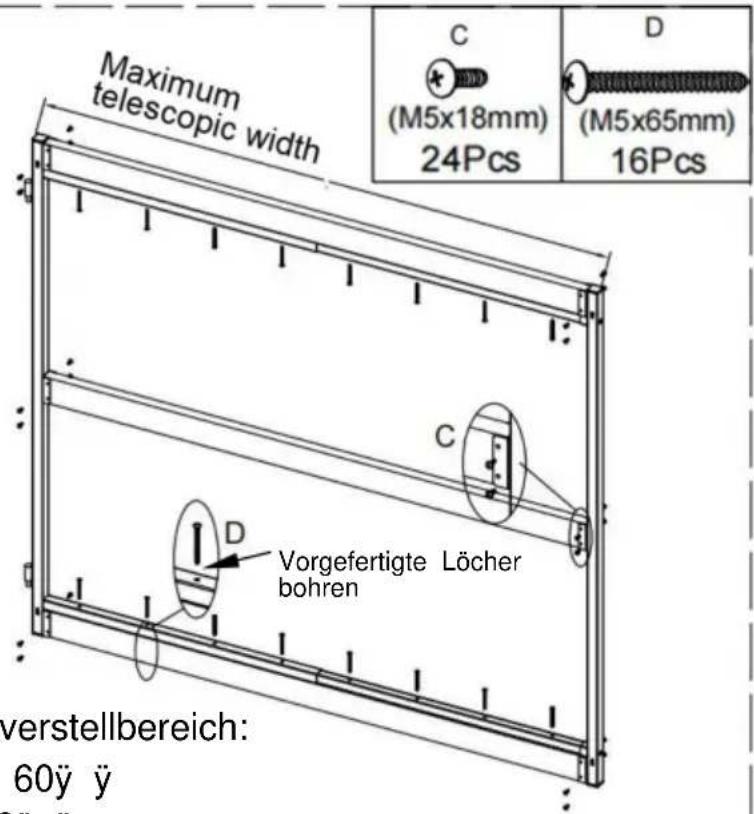

Die Breite der oberen und unteren horizontalen Rohre kann an die unterschiedlichen Längen der Holzstäbe angepasst werden. Bringen Sie die Holzstäbe der entsprechenden

Länge wie in der Abbildung gezeigt in die Klemmposition, drücken Sie die Holzstäbe in die Mitte der beiden Säulen und stellen Sie den Türrahmen so ein, dass er rechtwinklig wird. Befestigen Sie zuerst die beiden Enden der Holzstäbe mit Schraube C und verbinden Sie die Holzstäbe dann sicher mit den horizontalen Rohren mit Schraube D.

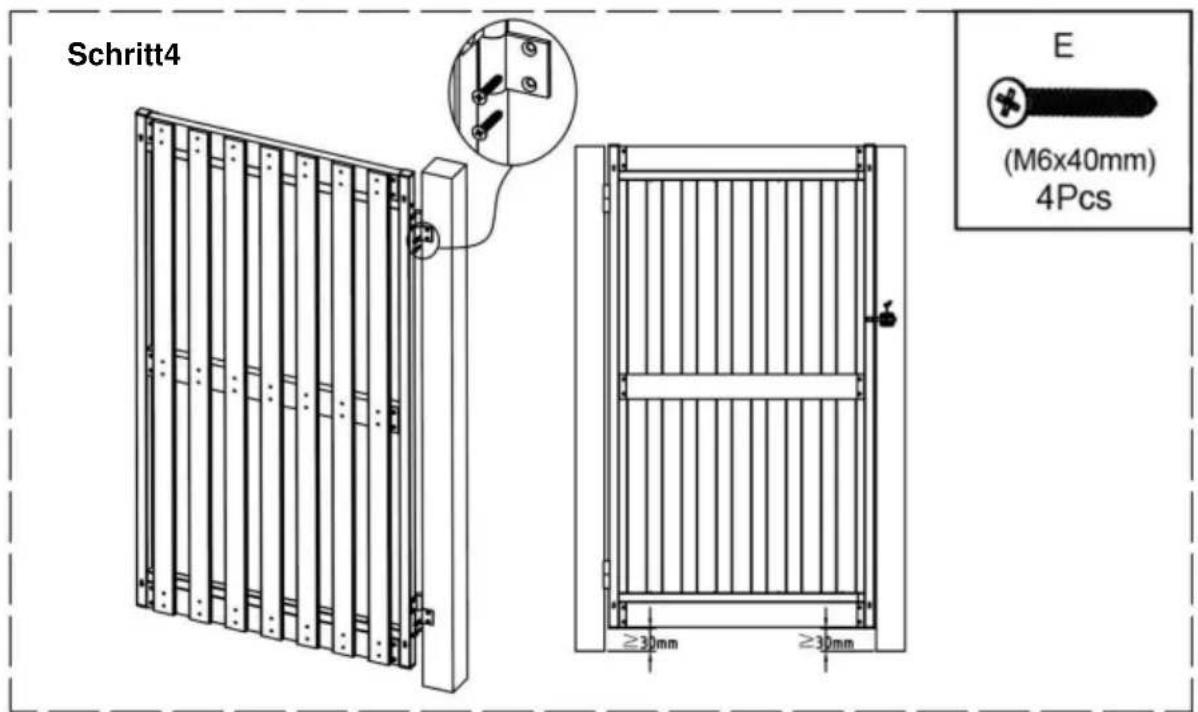

Befestigen Sie die Scharniere wie gezeigt am Türpfosten und befestigen Sie dann die montierte Tür an den Scharnieren.

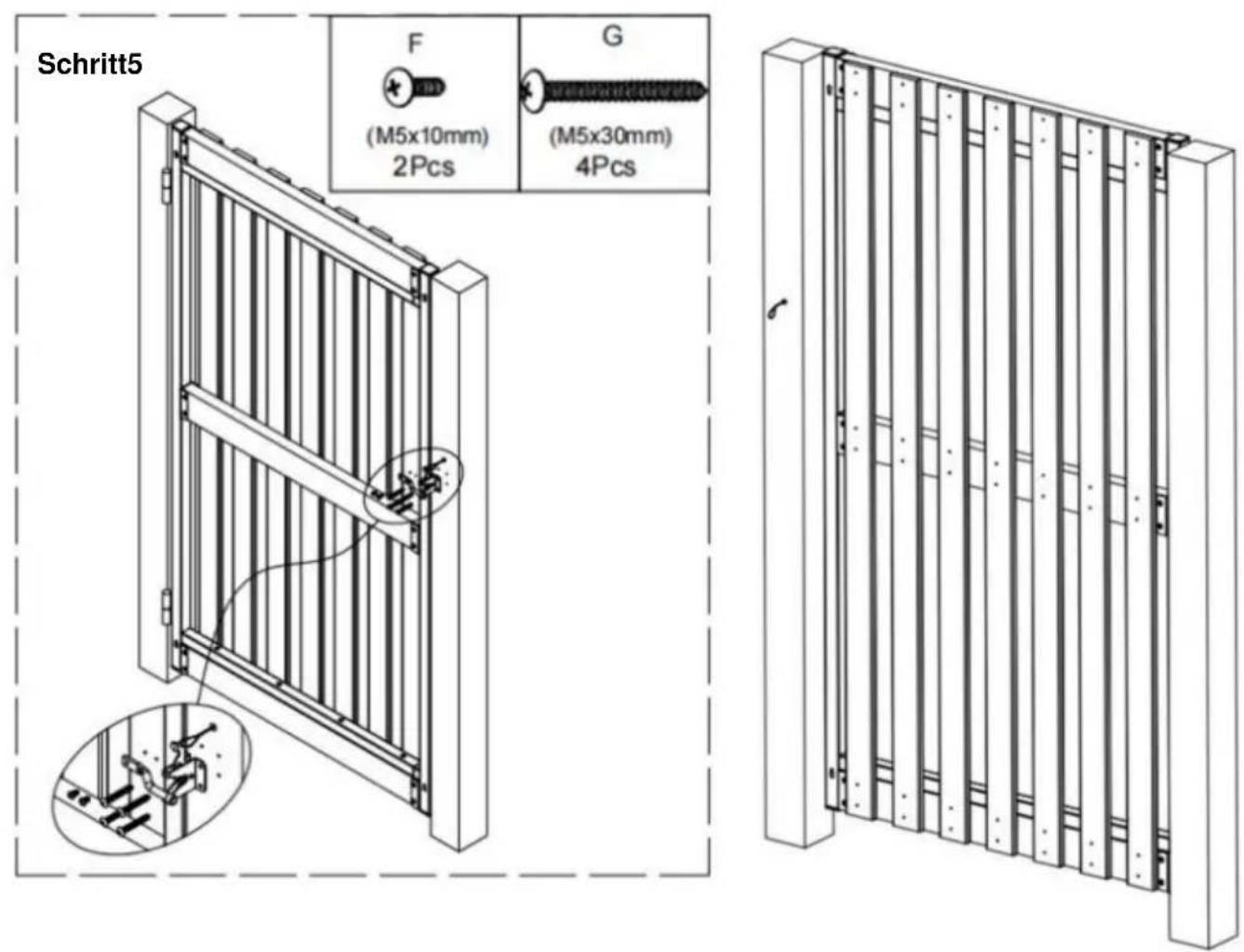

Befestigen Sie den Riegelbeschlag mit Schrauben am Tor.

1. Schließen Sie das Tor und zentrieren Sie den Riegel.
2. Markieren Sie die Schraubenlöcher, bohren Sie vier Löcher für den Riegel und zwei Löcher für die Stange. 3. Riegel mit Schraube F montieren, Riegel mit Schraube G.

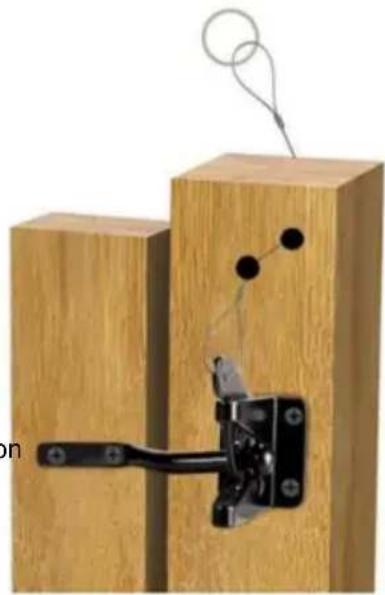

3. Bohren Sie ein Loch in den Pfosten und befestigen Sie einen Draht vom Riegel am Ring, wie rechts gezeigt.

PARAMETER

Modelle SPEZ.	AA70000301 AA70000302 AA70000303 AA70000304
Material		Q235AQ235A	Q235A	Q235A
Breite		60-96 Zoll60	96 3660 Zoll	40-72 Zoll
Höhe	65 Zoll 47 Zoll		65 Zoll	47 Zoll
Farbe Schwarz	Schwarz		Schwarz	Schwarz
