Producttype	Poortconstructieset
Merk	Vevor
Model	AA70000303
Materiaal	Staal Q235A
Verstelbare breedte	60 - 96 inch (152 - 244 cm)
Hoogte	65 inch (165 cm)
Kleur	Zwart
Aanbevolen gebruik	Tuindeuren, schuur, oprit, hek, stal
Draagvermogen	Alleen ondersteuning van het eigen gewicht van de poort
Vereiste beschermingsmiddelen	Handschoenen, veiligheidsbril, stofmasker, gehoorbescherming
Montagemethode	In elkaar schuiven van buizen en bevestigen met schroeven
Inbegrepen accessoires	Scharnieren, slot, schroeven, vergrendelingsstang
Hout niet inbegrepen	Houten panelen moeten door de gebruiker worden geleverd
Onderhoud en reiniging	Reinigen met een vochtige doek; vermijd langdurige blootstelling aan weersinvloeden voor het hout
Repareerbaarheid	Reserveonderdelen op aanvraag beschikbaar via de klantenservice
Garantie	Elektronisch garantiecertificaat op www.vevor.com/support
Technische ondersteuning	www.vevor.com/support
Herkomst	Gemaakt in China, gedistribueerd door Vevor

Veelgestelde vragen - AA70000303 Vevor

Hoe pas ik de breedte van de poort aan?

De breedte wordt ingesteld door de kleine buis in de grote buis te steken en de insertieafstand aan te passen. Het instelbereik is 60 tot 96 inch. Draai de schroeven vast zodra de gewenste breedte is bereikt.

Welke gereedschappen zijn nodig voor de montage?

U heeft een schroevendraaier, een verstelbare moersleutel of inbussleutel (afhankelijk van de meegeleverde schroeven), een waterpas, een meetlint en eventueel een boormachine nodig om de gaten van het slot voor te boren.

Kan de poort een zware last dragen?

Nee, het frame is ontworpen om alleen zijn eigen gewicht en dat van de houten panelen te dragen. Het mag niet worden gebruikt om zware voorwerpen op te hangen of het gewicht van een persoon te dragen.

Hoe bevestig ik de scharnieren?

Bevestig de scharnieren aan de deurstijl (paal) met de meegeleverde schroeven, hang vervolgens de gemonteerde poort aan de scharnieren. Zorg ervoor dat de poort waterpas is voordat u definitief vastdraait.

Wat te doen als de buizen niet gemakkelijk in elkaar schuiven?

Controleer of de buizen niet beschadigd zijn. Smeer indien nodig de uiteinden licht in met vloeibare zeep of siliconenvet om het in elkaar schuiven te vergemakkelijken. Gebruik geen overmatige kracht.

Is hout inbegrepen in de set?

Nee, de set bevat alleen het metalen frame, de scharnieren, het slot en de schroeven. Houten panelen moeten apart worden aangeschaft en op de juiste maat worden gesneden.

Hoe installeer ik het slot?

Sluit de poort en centreer het slot. Markeer de posities van de schroefgaten, boor voorboorgaten, bevestig vervolgens het slot met schroeven G en de vergrendelingsstang met schroeven F. Installeer de slothaak op de paal.

Kan ik het metalen frame schilderen?

Ja, u kunt het frame schilderen met verf geschikt voor metaal. Zorg ervoor dat u het oppervlak eerst reinigt en ontvet. De verf kan de corrosiebestendigheid verbeteren.

Wat is de garantie op dit product?

Vevor biedt een elektronisch garantiecertificaat. Ga naar www.vevor.com/support voor meer informatie over de garantievoorwaarden.

Waar kan ik technische ondersteuning krijgen?

Technische ondersteuning is beschikbaar op de website www.vevor.com/support. U vindt daar ook het elektronische garantiecertificaat.

GEBRUIKSAANWIJZING AA70000303 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, zijn slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

MODEL: AA70000301 & AA70000302 & AA70000303 & AA70000304

(Exclusief hout)

Let op: het uiterlijk van het product is afhankelijk van het daadwerkelijk ontvangen product.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie voor.

Gebruikershandleiding. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Belangrijke veiligheidsinstructies

	Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de Lees de gebruiksaanwijzing zorgvuldig door.
	Waarschuwing: draag algintijd gehoorbeschemming wanner u dit product gebruikt.
	Waarschuwing: draag algintijd een oogbeschemming wanner u dit product gebruikt.
	Waarschuwing: draag alg intijd een stofmasker wanner u dit product gebruikt.
	Waarschuwing: draag handschoenen wanner u dit product gebruikt.

WAARSCHUWING!

1. Lees de instructies zorgvuldig door.
2. Controleer na ontvangst van de goederen of de accessoires compleet zijn.
3. Producten kunnen worden toegepast op verschillende schuurdeuren, zoals tuindeuren, opritdeuren, staldeuren, schuurdeuren, diverse deuren, enz.
4. De gemonteerde deur kan alleen zijn eigengewicht dragen en kan geen mensen laten staan of zware voorwerpen ophangen.

PRODUCTBESCHRIJVING

Tuindeuren, schuttingen, hekken, etc. zijn meestal van hout gemaakt. Houten deuren in de buitenlucht worden blootgesteld aan langdurige zon en regen, waardoor ze gemakkelijk verouderen, verzakken of trillen. Daarom repareert u de houten deur door de deurkozijnsteun te gebruiken om de levensduur te verlengen.

PRODUCTSTRUCTUUR

Item	Beschrijving	AA70000301	AA70000302	AA70000303	AA70000304
Ŷ	KolomŶ	1 stuks	1 stuks	1 stuks	1 stuks
Ŷ	KolomŶ	1 stuks	1 stuks	1 stuks	1 stuks
Ŷ	Kleine buis	2 stuks	2 stuks	2 stuks	2 stuks
ŶGrote buis		2 stuks	2 stuks	2 stuks	2 stuks
Ŷ	Buisplug	4 stuks	4 stuks	4 stuks	4 stuks
Ŷ	Grendelbevestiging	1 stuks	1 stuks	1 stuks	1 stuks
Een M6*50 verzonken schroef		4 stuks	4 stuks	4 stuks	4 stuks
B	S4 inbussleutel	1 stuks	1 stuks	1 stuks	1 stuks
C	M5*18 Ronde kopschroef	24 stuks	24 stuks	24 stuks	24 stuks
D	M5*65 Ronde kopschroef	16 stuks	16 stuks	16 stuks	16 stuks
Ik	M6*40 verzonken schroef	4 stuks	4 stuks	4 stuks	4 stuks
F	M5*10 Ronde kopschroef	2 stuks	2 stuks	2 stuks	2 stuks
G	M5*30 Ronde kopschroef	4 stuks	4 stuks	4 stuks	4 stuks

INSTALLATIEPROCEDURES

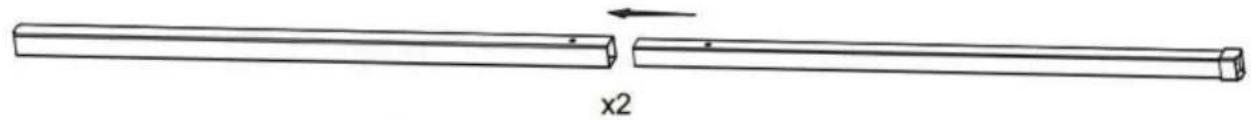

Stap 1: In de buis steken

Plaats de kleine buis in de grote buis en pas de invoegafstand aan volgens de vereiste lengte. De bovenste en onderste sets buizen zijn hetzelfde.

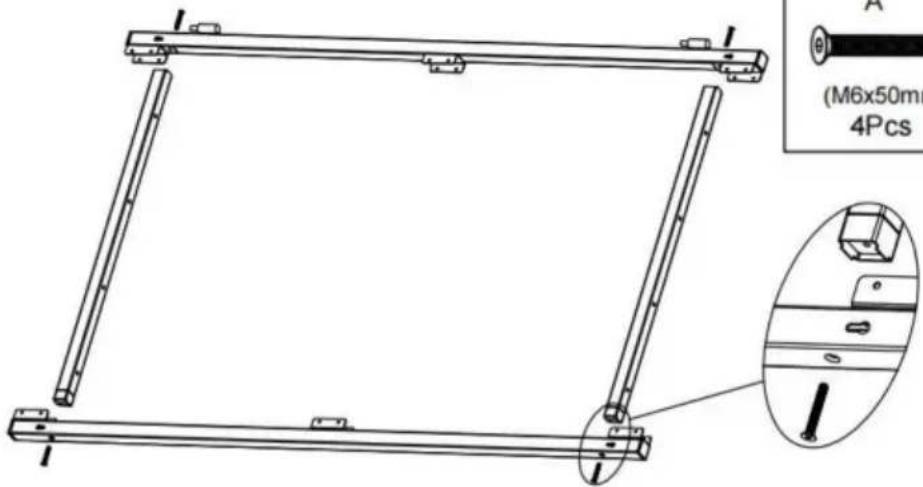

Stap 2

A (M6x50mm) 4 stuks

B (S4) 1 stuk, 1 stuk

Plaats de gemonteerde horizontale buis in de kolom volgens de afbeelding. Plaats de kleine convexe delen aan beide uiteinden en verbind ze stevig met schroeven. Installeer vervolgens ook de bovenste en onderste twee groepen buizen.

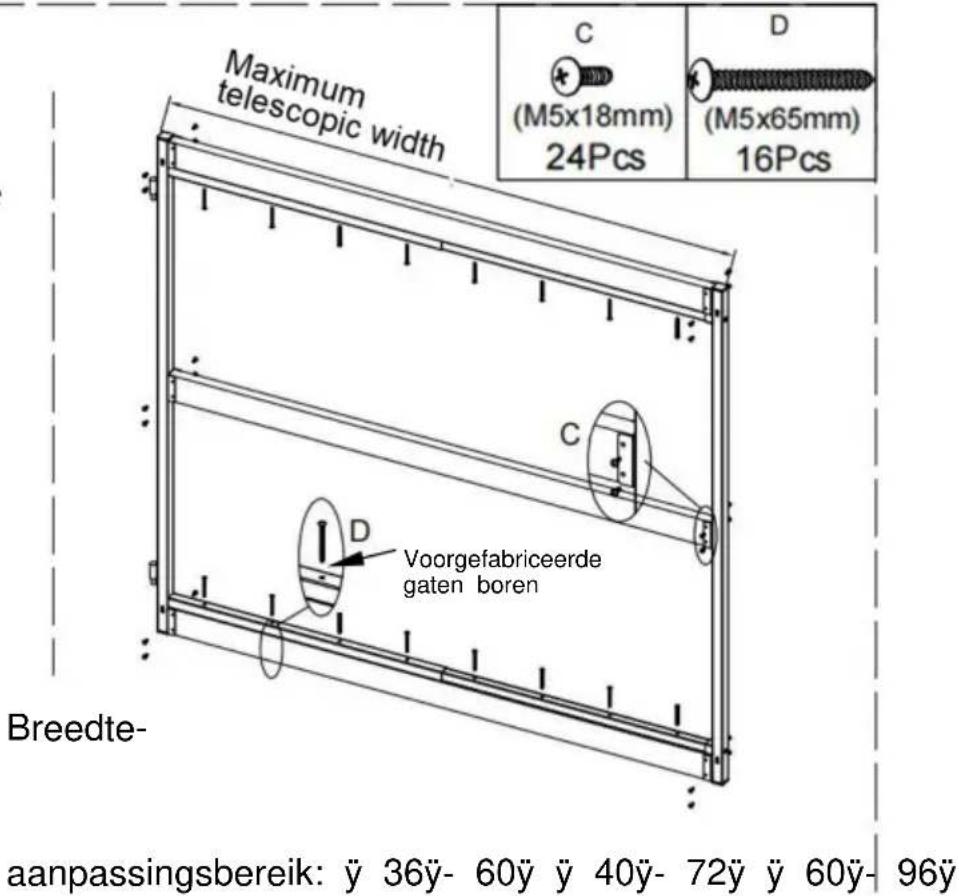

Stap 3

De breedte van de bovenste en onderste horizontale buizen kan worden aangepast aan de verschillende lengtes van de houten balken. Zoals weergegeven in de afbeelding, plaatst u de houten balken van de juiste lengte in de klempositie, drukt u de houten balken in het midden van de twee kolommen en past u het deurkozijn aan zodat het vierkant wordt. Bevestig eerst de twee uiteinden van de houten balken met schroef C en verbind vervolgens de houten balken stevig met de horizontale buizen met schroef D.

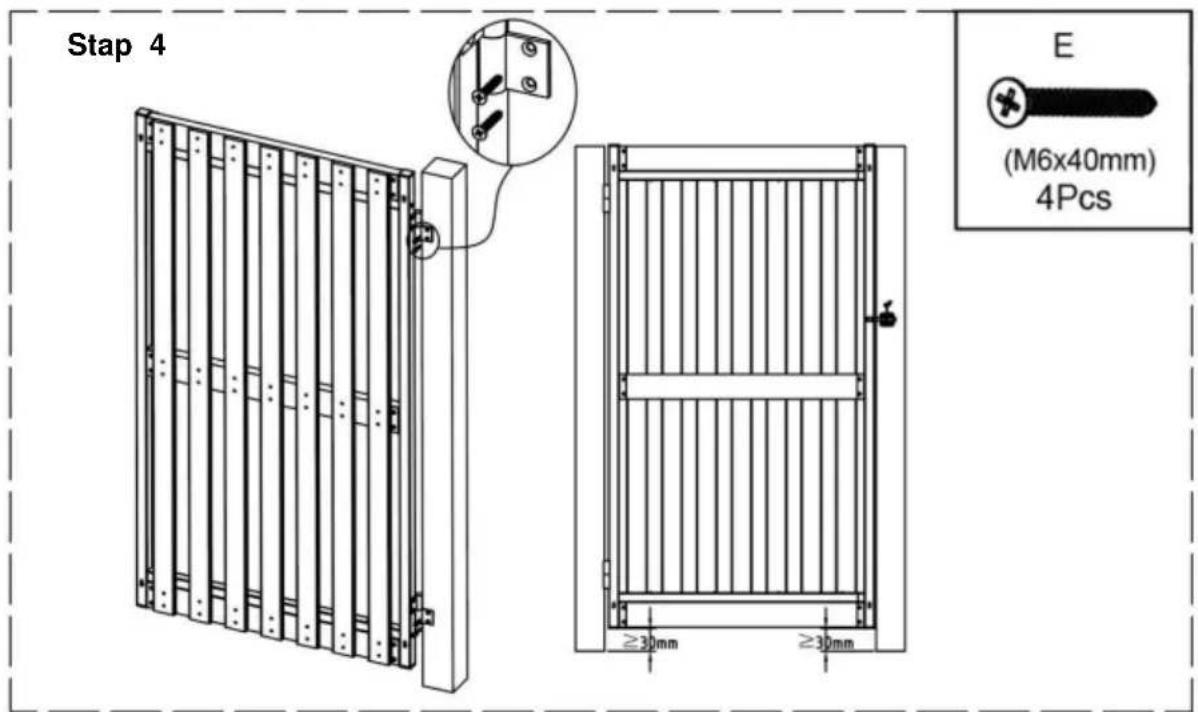

Bevestig de scharnieren aan de deurpost zoals afgebeeld. Bevestig vervolgens de gemonteerde deur aan de scharnieren.

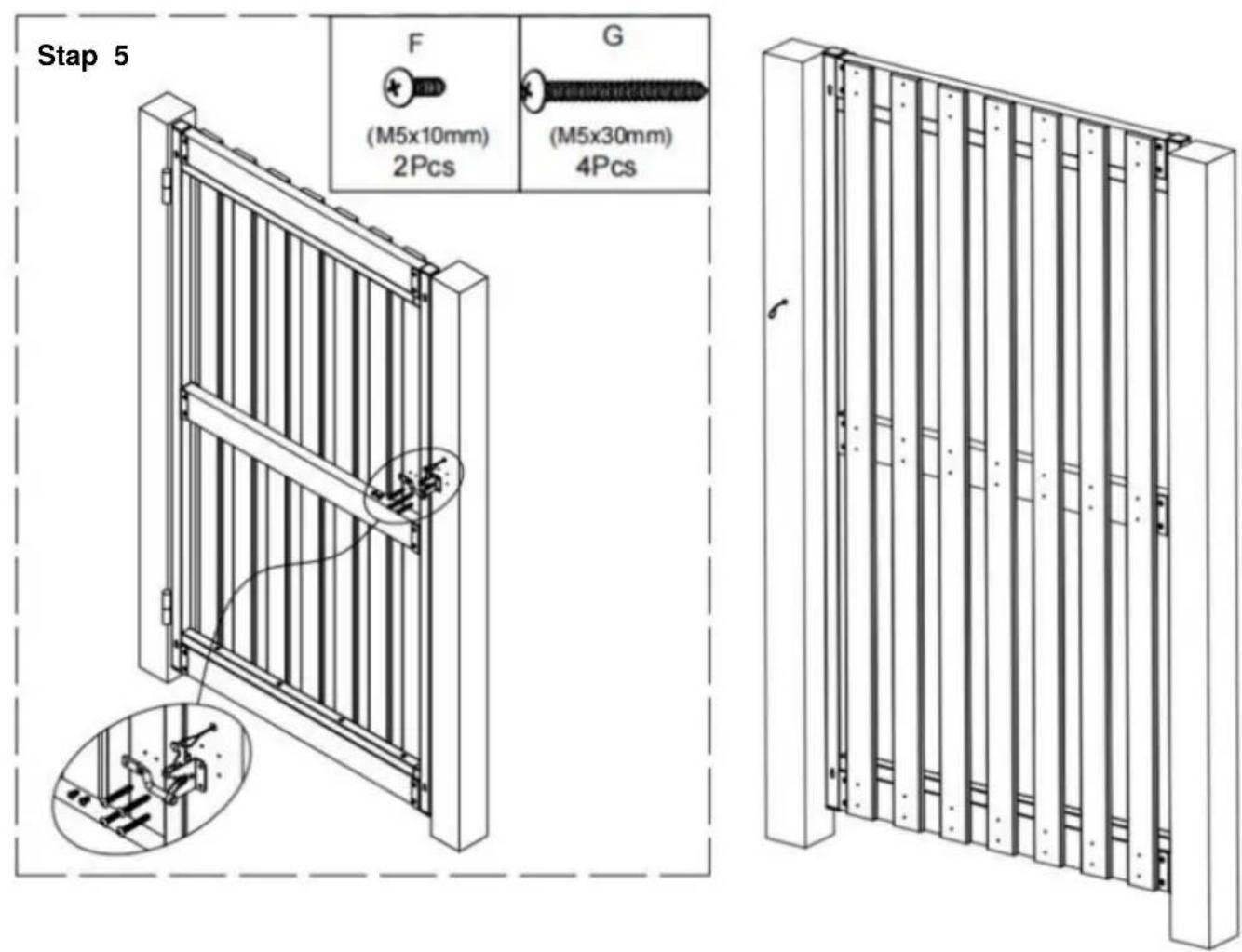

Bevestig het grendelbeslag met schroeven aan het hek.

1. Sluit het hek en centreer de grendel.
2. Markeer de schroefgaten, boor vier geleidegaten voor de grendel en twee gaten voor de stang.
3. Installeer de grendelstang met schroef F, installeer de grendel met schroef G.

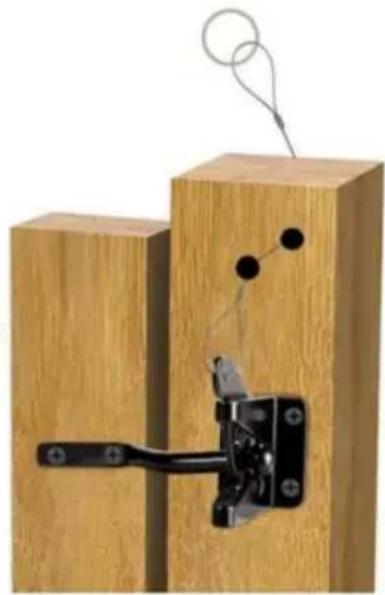

4. Boor een gat in de paal en bevestig er een draad aan de sluiting aan de ring, zoals rechts afgebeeld.

PARAMETER

Model SPECIFICATIONS	AA70000301	AA70000302	AA7000303	AA70000304
Material	Q235A	Q235A	Q235A	Q235A
Breedte	60-96 inch	60-96 inch	36-60 inch	40-72 inch
Hoogte		47 inch65 inch	65 inch	47 inch
Kleur	Zwart	Zwart	Zwart	Zwart

Fabrikant: Shanghaiuxinmuyeyouxianggsi Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN. EG-REP: E-CrossStu GmbH. Mainzer Landstr.69, 60329 Frankfurt am Main. VK VERTEGENWOORDIGING: YH CONSULTING LIMITED. C/O YH Consulting Limited Kantoor 147, Centurion House, London Road, Staines-upon-Thames, Surrey, TW18 4AX Geïmporteerd door AUS: SIHAO PTY LTD. 1 ROKEVA STRAAT EASTWOOD NSW 2122 Australië Geïmporteerd door de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
