Type de produit	Kit de construction de portail
Marque	Vevor
Modèle	AA70000303
Matériau	Acier Q235A
Largeur réglable	60 - 96 pouces (152 - 244 cm)
Hauteur	65 pouces (165 cm)
Couleur	Noir
Utilisation recommandée	Portes de jardin, hangar, allée, clôture, grange
Capacité de charge	Support du poids propre du portail uniquement
Équipement de protection requis	Gants, lunettes, masque anti-poussière, protection auditive
Méthode d'assemblage	Emboîtement des tubes et fixation par vis
Accessoires inclus	Charnières, loquet, vis, barre de verrouillage
Bois non inclus	Les panneaux en bois sont à fournir par l'utilisateur
Entretien et nettoyage	Nettoyer avec un chiffon humide ; éviter l'exposition prolongée aux intempéries pour le bois
Réparabilité	Pièces détachées disponibles sur demande via service après-vente
Garantie	Certificat de garantie électronique sur www.vevor.com/support
Assistance technique	www.vevor.com/support
Origine	Fabriqué en Chine, distribué par Vevor

FOIRE AUX QUESTIONS - AA70000303 Vevor

Comment ajuster la largeur du portail ?

La largeur se règle en insérant le petit tube dans le grand tube et en ajustant la distance d'insertion. La plage de réglage est de 60 à 96 pouces. Serrez les vis une fois la largeur souhaitée obtenue.

Quels outils sont nécessaires pour l'assemblage ?

Vous aurez besoin d'un tournevis, d'une clé à molette ou d'une clé Allen (selon les vis fournies), d'un niveau à bulle, d'un mètre ruban et éventuellement d'une perceuse pour pré-percer les trous du loquet.

Le portail peut-il supporter une charge lourde ?

Non, le cadre est conçu pour supporter uniquement son propre poids et celui des panneaux en bois. Il ne doit pas être utilisé pour suspendre des objets lourds ou supporter le poids d'une personne.

Comment fixer les charnières ?

Fixez les charnières au montant de la porte (poteau) à l'aide des vis fournies, puis accrochez la porte assemblée sur les charnières. Assurez-vous que la porte est de niveau avant de serrer définitivement.

Que faire si les tubes ne s'emboîtent pas facilement ?

Vérifiez que les tubes ne sont pas endommagés. Si nécessaire, lubrifiez légèrement les extrémités avec du savon liquide ou de la graisse silicone pour faciliter l'emboîtement. N'utilisez pas de force excessive.

Le bois est-il inclus dans le kit ?

Non, le kit ne contient que le cadre métallique, les charnières, le loquet et les vis. Les panneaux en bois doivent être achetés séparément et découpés aux dimensions adaptées.

Comment installer le loquet ?

Fermez la porte et centrez le loquet. Marquez les emplacements des trous de vis, percez des avant-trous, puis fixez le loquet avec les vis G et la barre de verrouillage avec les vis F. Installez l'anneau de loquet sur le poteau.

Puis-je peindre le cadre métallique ?

Oui, vous pouvez peindre le cadre avec une peinture adaptée au métal. Assurez-vous de nettoyer et dégraisser la surface au préalable. La peinture peut améliorer la résistance à la corrosion.

Quelle est la garantie de ce produit ?

Vevor offre un certificat de garantie électronique. Rendez-vous sur www.vevor.com/support pour plus de détails sur les conditions de garantie.

Où puis-je obtenir de l'assistance technique ?

L'assistance technique est disponible sur le site www.vevor.com/support. Vous y trouverez également le certificat de garantie électronique.

MODE D'EMPLOI AA70000303 Vevor

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

MODÈLE : AA70000301 & AA70000302 & AA70000303 & AA70000304

(Hors bois)

Remarque : le produit réel que vous recevez détermine son apparence.

BESOIN D'AIDE ? CONTACTEZ-NOUS !

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

Consignes de sécurité importantes

	Avertissement - Pour réduire le risque de blessure, l'utilisateur doit dire le Lisez attentivement le manuel d'instructions.
	Avertissement - Assurez-vous de porter des protections auditives lorsque vous utilisez ce produit.
	Avertissement - Assurez-vous de porter des lunettes de protection lorsque vous utilisez ce produit.
	Avertissement - Assurez-vous de porter des masques anti-poussière lorsque vous utilisez ce produit.
	Avertissement - Assurez-vous de porter des gants lorsque vous utilisez ce produit.

AVERTISSEMENT !

1. Veuillez lire attentivement les instructions.
2. Après avoir reçu la marchandise, veuillez vérifier si les accessoires sont complets.
3. Les produits peuvent être appliqués aux petites portes de hangar, telles que les portes de jardin, portes, portes d'allée, portes de corral, portes de grange, portes diverses, etc.
4. La porte assemblée ne peut supporter que son propre poids et ne peut pas faire tenir debout des personnes ou suspendre des objets lourds.

DESCRIPTION DU PRODUIT

Les portes de jardin, les clôtures, les palissades, etc. sont généralement composées de bois. Les portes en bois exposées à l'extérieur à long terme au soleil et à la pluie sont sujettes au vieillissement, à l'affaissement, aux tremblements et à d'autres phénomènes. Vous pouvez donc réparer la porte en bois à travers le support du cadre de porte pour étendre sa durée de vie.

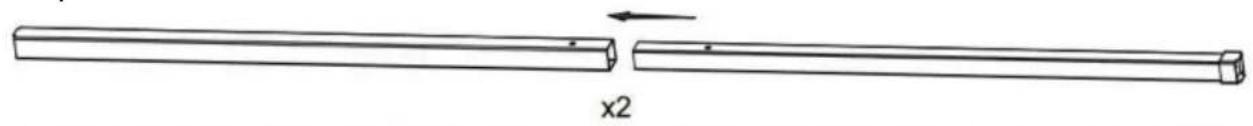

Étape 1 : Insérer dans le tube

Insérez le petit tube dans le grand tube et ajustez la distance d'insertion

selon la longueur requise. Les ensembles de tubes supérieur et inférieur sont les mêmes.

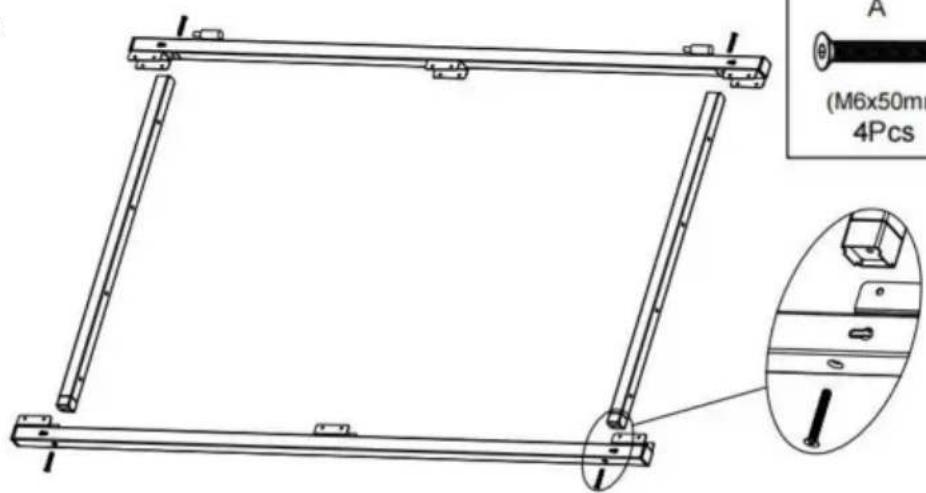

Étape 2

B (S4) 1 pièce

Insérez le tube horizontal assemblé dans la colonne selon les

repères. Positionnez le petit convexe aux deux extrémités et connectez-le fermement avec des vis, puis installez également les deux groupes de tuyaux supérieur et inférieur.

Étape 3

Plage de réglage de la

largeur :

36" - 60"

40" - 72" 60" - 96"

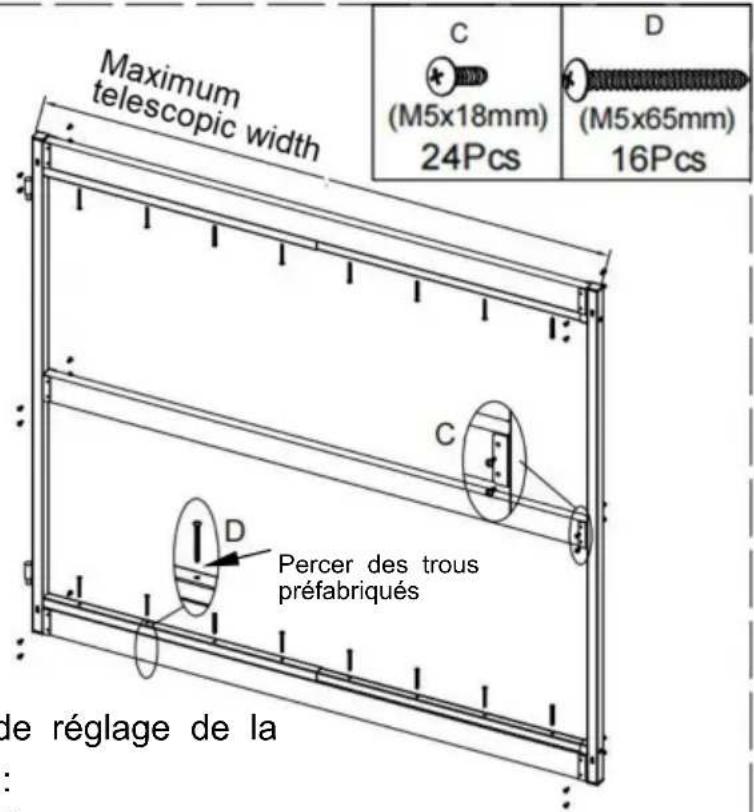

La largeur des tubes horizontaux supérieur et inférieur peut être ajustée pour s'adapter aux différentes longueurs des barres en bois. Comme indiqué sur la figure, placez les barres en bois de la longueur appropriée dans la position de serrage, appuyez sur les barres en bois au milieu des deux colonnes et ajustez le cadre de la porte pour qu'il devienne carré. Fixez d'abord les deux extrémités des barres en bois avec la vis C, puis connectez solidement les barres en bois aux tubes horizontaux avec la vis D.

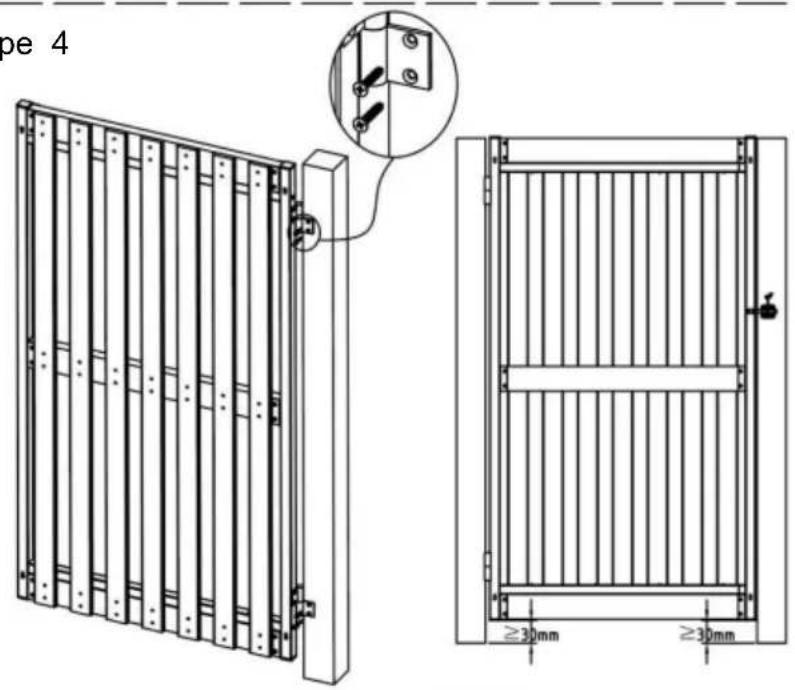

Étape 4

Fixez les charnières au montant de la porte comme indiqué, puis fixez la porte assemblée aux charnières.

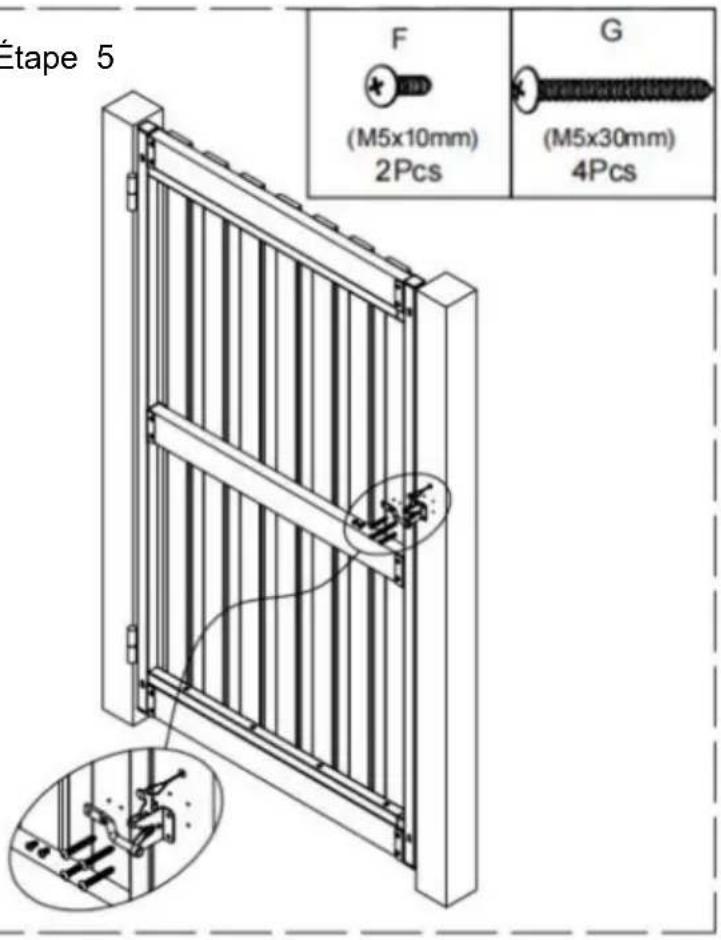

Étape 5

Installez le loquet sur la porte avec des vis.

1. Fermez la porte et centrez le loquet.
2. Marquez les trous de vis, percez quatre trous pilotes pour le loquet et les deux trous pour la barre. 3. Installez la barre de verrouillage avec la vis F, installez le loquet avec la vis G.

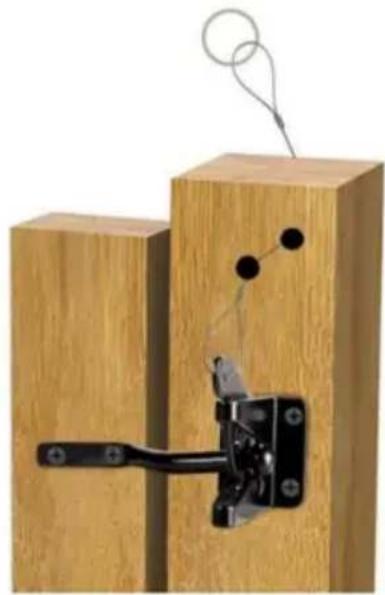

3. Percez un trou dans le poteau et fixez un fil au loquet de l'anneau, comme indiqué à droite.

PARAMÈTRES

Modèle SPÉC.	AA70000301 AA	70000302 AA7000	0303 AA70000304
Matériel		Q235AQ235A	Q235A	Q235A
Largeur		60-96 pouces60-96 paches pouces	40-72 pouces
Hauteur	65 pouces 47 pouces		65 pouces	47 pouces
Couleur	Noir Noir		Noir	Noir
