AA70000303 - Kit di costruzione per cancello Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Kit per costruzione cancello
Marca	Vevor
Modello	AA70000303
Materiale	Acciaio Q235A
Larghezza regolabile	60 - 96 pollici (152 - 244 cm)
Altezza	65 pollici (165 cm)
Colore	Nero
Utilizzo consigliato	Porte da giardino, capannone, vialetto, recinzione, fienile
Capacità di carico	Supporta solo il peso proprio del cancello
Dispositivi di protezione richiesti	Guanti, occhiali, maschera antipolvere, protezione uditiva
Metodo di assemblaggio	Incastro dei tubi e fissaggio con viti
Accessori inclusi	Cerniere, chiavistello, viti, barra di bloccaggio
Legno non incluso	I pannelli in legno devono essere forniti dall'utente
Manutenzione e pulizia	Pulire con un panno umido; evitare l'esposizione prolungata agli agenti atmosferici per il legno
Riparabilità	Pezzi di ricambio disponibili su richiesta tramite servizio post-vendita
Garanzia	Certificato di garanzia elettronico su www.vevor.com/support
Assistenza tecnica	www.vevor.com/support
Origine	Prodotto in Cina, distribuito da Vevor

Domande frequenti - AA70000303 Vevor

Come regolare la larghezza del cancello?

La larghezza si regola inserendo il tubo piccolo nel tubo grande e regolando la distanza di inserimento. L'intervallo di regolazione è da 60 a 96 pollici. Stringere le viti una volta ottenuta la larghezza desiderata.

Quali strumenti sono necessari per l'assemblaggio?

Avrai bisogno di un cacciavite, di una chiave regolabile o di una chiave esagonale (a seconda delle viti fornite), di una livella a bolla, di un metro a nastro e eventualmente di un trapano per pre-forare i fori del chiavistello.

Il cancello può sostenere un carico pesante?

No, il telaio è progettato per sostenere solo il proprio peso e quello dei pannelli in legno. Non deve essere utilizzato per appendere oggetti pesanti o sostenere il peso di una persona.

Come fissare le cerniere?

Fissare le cerniere al montante della porta (palo) utilizzando le viti fornite, quindi appendere la porta assemblata alle cerniere. Assicurarsi che la porta sia in bolla prima di stringere definitivamente.

Cosa fare se i tubi non si incastrano facilmente?

Verificare che i tubi non siano danneggiati. Se necessario, lubrificare leggermente le estremità con sapone liquido o grasso al silicone per facilitare l'incastro. Non usare forza eccessiva.

Il legno è incluso nel kit?

No, il kit contiene solo il telaio metallico, le cerniere, il chiavistello e le viti. I pannelli in legno devono essere acquistati separatamente e tagliati alle dimensioni adatte.

Come installare il chiavistello?

Chiudere la porta e centrare il chiavistello. Segnare le posizioni dei fori per le viti, preforare, quindi fissare il chiavistello con le viti G e la barra di bloccaggio con le viti F. Installare l'anello del chiavistello sul palo.

Posso verniciare il telaio metallico?

Sì, puoi verniciare il telaio con una vernice adatta al metallo. Assicurati di pulire e sgrassare la superficie prima. La vernice può migliorare la resistenza alla corrosione.

Qual è la garanzia di questo prodotto?

Vevor offre un certificato di garanzia elettronico. Visita www.vevor.com/support per maggiori dettagli sulle condizioni di garanzia.

Dove posso ottenere assistenza tecnica?

L'assistenza tecnica è disponibile sul sito www.vevor.com/support. Troverai anche il certificato di garanzia elettronico.

MANUALE UTENTE AA70000303 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

KIT DI COSTRUZIONE DEL CANCELLO A TELAIO

MANUALE D'USO

MODELLO: AA70000301, AA70000302, AA70000303, AA70000304

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili rispetto ai principali marchi e non significa necessariamente coprire tutte le categorie di utensili offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine se stai effettivamente risparmiando la metà rispetto ai principali marchi.

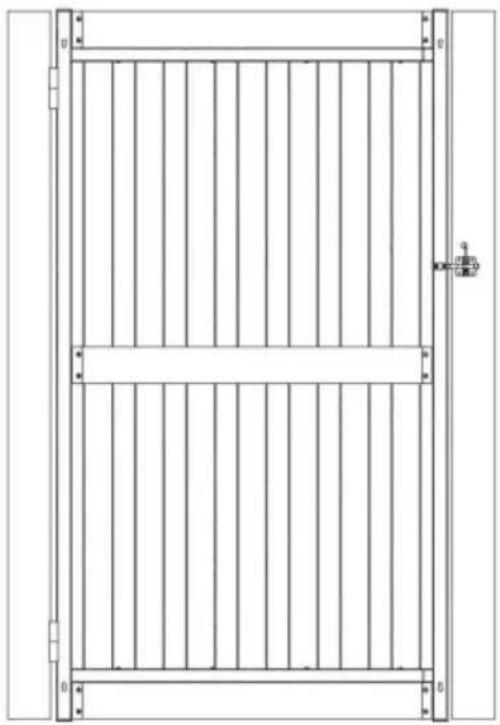

MODELLO: AA70000301, AA70000302, AA70000303, AA70000304

(Escluso il legno)

Nota: l'aspetto del prodotto che riceverai determina l'aspetto.

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Importanti istruzioni di sicurezza

	Attenzione - Per ridurre il rischio di lesioni, l'utente deve leggere attendamente le istruzioni per l'uso. attentamente il manuale di istruzioni.
	Attenzione: assicurarsi di indossare protezioni acustiche quando si utilizza questo prodotto.
	Attenzione: indossare sempre protezioni per gli occhi quando si utilizza questo prodotto.
	Attenzione: assicurarsi di indossare maschere antipolvero quando si utilizza questo prodotto.
	Attenzione: assicurarsi di indossare guanti quando si utilizza questo prodotto.

AVVERTIMENTO!

1. Leggere attentamente le istruzioni.
2. Dopo aver ricevuto la merce, controllare se gli accessori sono completi.
3. I prodotti possono essere applicati a piccole porte di capannoni, come porte da giardino, porte per vialetti, porte per recinti, porte per fienili, porte varie, ecc.
4. La porta assemblata può sopportare solo il proprio peso e non può sostenere persone o appendere oggetti pesanti.

DESCRIZIONE DEL PRODOTTO

Le porte da giardino, le recinzioni, i recinti, ecc. sono solitamente composte da porte in legno. Le porte in legno all'esterno, esposte a sole e pioggia a lungo termine, sono facili da invecchiare, cadere, tremare e altri fenomeni. Per questo, si può riparare la porta di legno attraverso il supporto del telaio della porta per estenderne la durata di vita.

STRUTTURA DEL PRODOTTO

Articolo	Descrizione	AA70000 301	AA70000 302	AA70000 303	AA70000 304
ž	Colonna Ž	1 pz	1 pz	1 pz	1 pz
ž	Colonna Ž	1 pz	1 pz	1 pz	1 pz
ž	Piccolo tubo	2 pezzi	2 pezzi	2 pezzi	2 pezzi
ž Tubo grande		2 pezzi	2 pezzi	2 pezzi	2 pezzi
ž	Tappo del tubo	4 pezzi	4 pezzi	4 pezzi	4 pezzi
ž	Montaggio a scatto	1 pz	1 pz	1 pz	1 pz
Una vite a testa svasata M6*50		4 pezzi	4 pezzi	4 pezzi	4 pezzi
B	Chiave esagonale S4	1 pz	1 pz	1 pz	1 pz
C	Vite a testa tonda M5*18	24 pezzi	24 pezzi	24 pezzi	24 pezzi
D	Vite a testa tonda M5*65	16 pezzi	16 pezzi	16 pezzi	16 pezzi
E	Vite a testa svasata M6*40	4 pezzi	4 pezzi	4 pezzi	4 pezzi
F	Vite a testa tonda M5*10	2 pezzi	2 pezzi	2 pezzi	2 pezzi
G	Vite a testa tonda M5*30	4 pezzi	4 pezzi	4 pezzi	4 pezzi

PROCEDURE DI INSTALLAZIONE

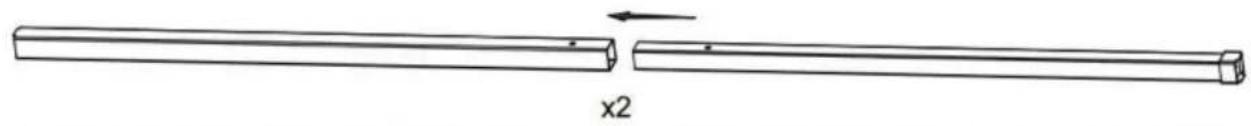

Passo 1: Inserire nel tubo

Inserire il tubo piccolo nel tubo grande e regolare la distanza di inserimento in base alla lunghezza richiesta. I set di tubi superiore e inferiore sono gli stessi.

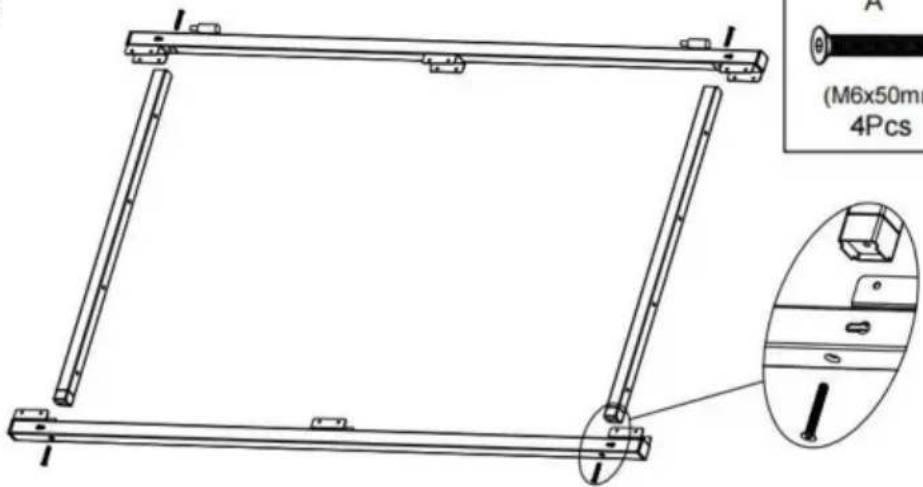

Passo 2: A

(M6x50mm) 4 pezzi B

(S4) 1 pezzo

Inserire il tubo orizzontale assemblato nella colonna secondo la posizione della piccola convessità ad entrambe le estremità, collegarla saldamente con viti e installare anche i due gruppi di tubi superiore e inferiore.

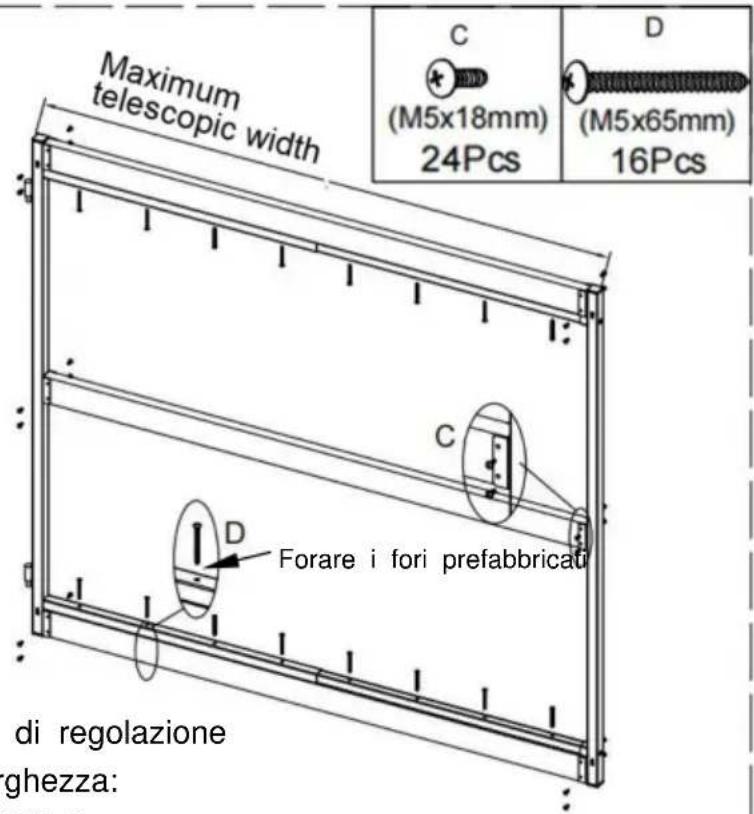

Passo 3

Gamma di regolazione della larghezza: 36-60 pollici, 40-72 pollici, 60-96 pollici

La larghezza dei tubi orizzontali superiori e inferiori può essere regolata per adattarsi alle diverse lunghezze delle barre di legno. Come mostrato in figura, posizionare le barre di legno della lunghezza appropriata nella posizione di serraggio, premere le barre di legno al centro delle due colonne e regolare il telaio della porta in modo che diventi quadrato. Per prima cosa fissare le due estremità delle barre di legno con la vite C, poi collegare saldamente le barre di legno con i tubi orizzontali con la vite D.

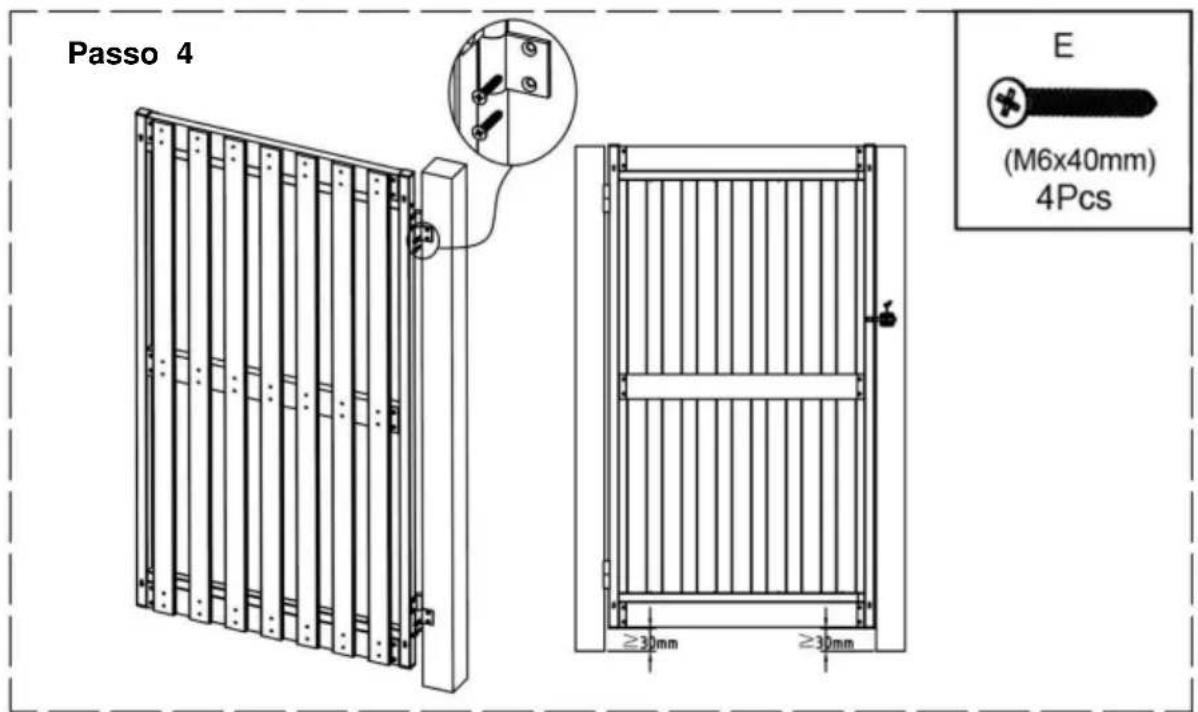

Fissare le cerniere al montante della porta come mostrato in figura, poi fissare la porta assemblata alle cerniere.

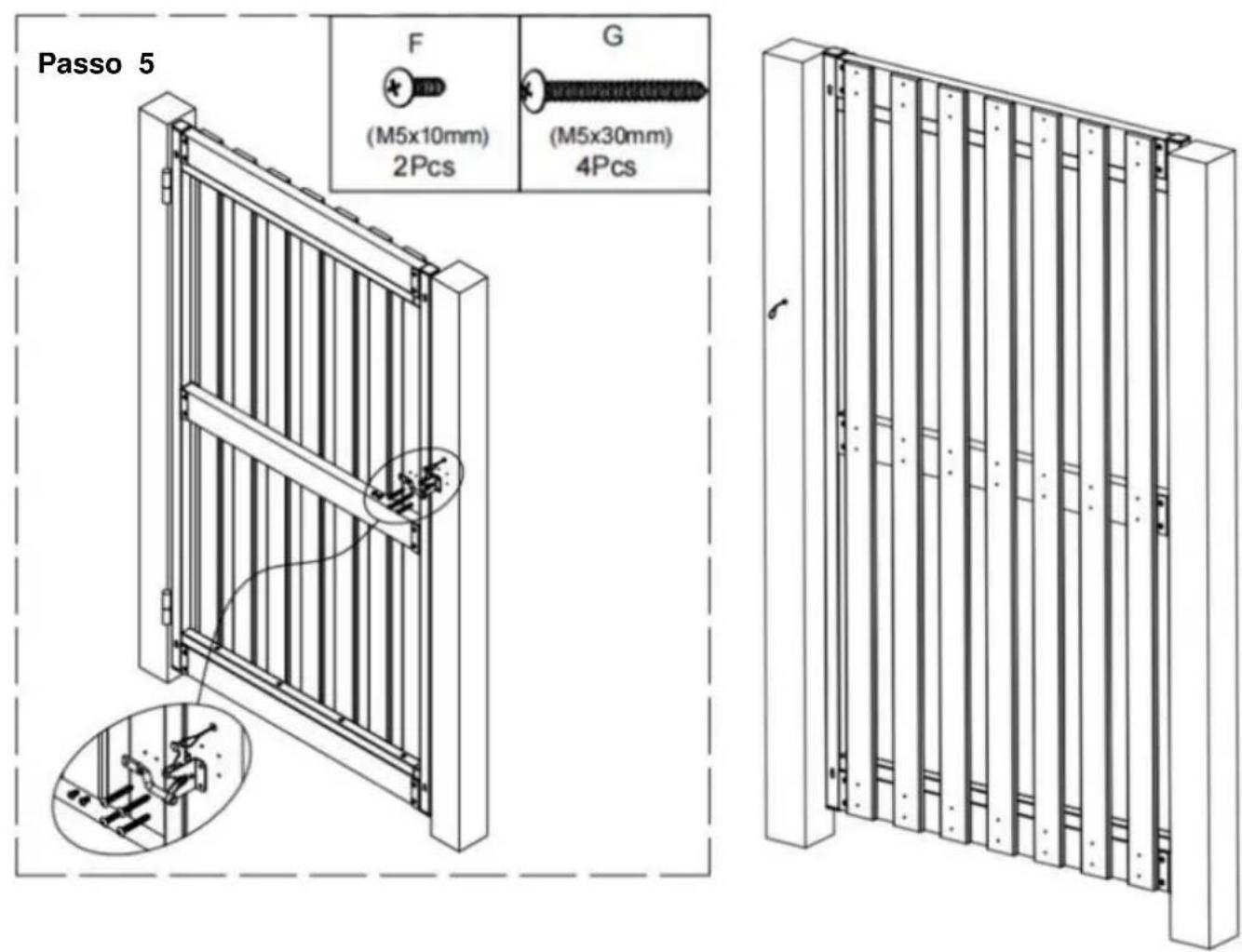

Installare il dispositivo di chiusura sul cancello con le viti.

1. Chiudere il cancello e centrare il chiavistello.
2. Segnare i fori per le viti, praticare quattro fori pilota per il chiavistello e due fori per la barra.
3. Installare la barra di chiusura con la vite F, installare il fermo con la vite G.

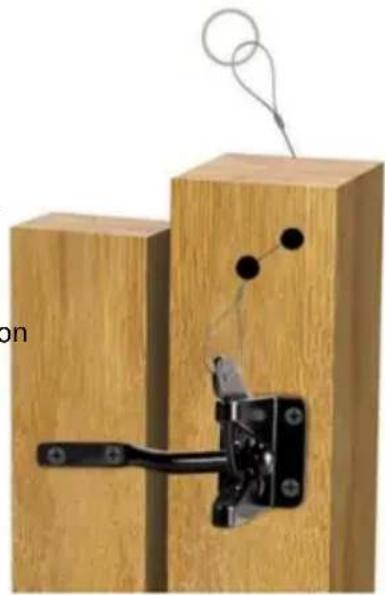

4. Praticare un foro nel palo e collegare un filo dal fermo all'anello, come mostrato a destra.

PARAMETRI

Modello SPECIFICHE	AA70000301	AA70000302	AA70000303	AA70000304
Materiale		Q235A	Q235A	Q235AQ235A
Larghezza		60-96 pollici60-96	polis60 pollici	40-72 pollici
Altezza	65 pollici	47 pollici	65 pollici	47 pollici
Colore	Nero	Nero	Nero	Nero

Produttore: Shanghaiuxinmuyeyouxiangonsi Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN. RAPPRESENTANTE DELLA CE: E-CrossStu GmbH. Mainzer Landstr.69, 60329 Francoforte sul Meno. RAPPRESENTANTE DEL REGNO UNITO: YH CONSULTING LIMITED. C/O YH Consulting Limited Ufficio 147, Centurion House, London Road, Staines-upon-Thames, Surrey, TW18 4AX Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australia Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
