AA70000302 - Kit di costruzione per cancello Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Kit per costruzione cancello a telaio
Marca	Vevor
Modello	AA70000302
Materiale	Acciaio Q235A
Colore	Nero
Larghezza regolabile	60 a 96 pollici (152 a 244 cm)
Altezza	47 pollici (119 cm)
Utilizzo consigliato	Cancelli da giardino, cancelli da vialetto, cancelli da recinto, cancelli da stalla
Contenuto del kit	2 colonne, 2 tubi piccoli, 2 tubi grandi, 4 tappi per tubi, 1 raccordo per catenaccio, viteria (24 viti M5×18, 16 viti M5×65, 4 viti M6×50, 4 viti M6×40, 2 viti M5×10, 4 viti M5×30), 1 chiave esagonale S4
Numero di colonne	2
Tipo di viteria	Viti a testa tonda e svasata in acciaio
Funzione principale	Rinforzare e prolungare la durata dei cancelli in legno
Sicurezza	Indossare occhiali protettivi, guanti, maschera antipolvere e protezione per l'udito durante l'installazione
Manutenzione	Pulire con un panno asciutto; controllare periodicamente il serraggio delle viti
Riparabilità	Pezzi di ricambio disponibili: viti, tubi, colonne, catenaccio. Chiave esagonale inclusa per il montaggio
Assistenza tecnica	www.vevor.com/support
Garanzia	Certificato di garanzia elettronico disponibile online
Paese di origine	Cina (prodotto da Shanghai Muxin Muye Co., Ltd.)

Domande frequenti - AA70000302 Vevor

Come regolare la larghezza del cancello?

Inserire il tubo piccolo nel tubo grande e regolare la distanza di inserimento in base alla lunghezza desiderata. La larghezza può essere regolata da 60 a 96 pollici (152 a 244 cm) per il modello AA70000302.

Quali strumenti sono inclusi nel kit?

Il kit include una chiave esagonale S4 per il montaggio. Nessun altro strumento è fornito; potrebbe essere necessario un trapano per i fori pilota del catenaccio.

Questo kit può essere utilizzato per cancelli doppi?

Sì, il kit è progettato per cancelli ad anta singola, ma è possibile acquistare due kit per realizzare un cancello doppio. Ogni kit forma un telaio completo.

Quali sono le dimensioni del telaio assemblato?

L'altezza è di 47 pollici (119 cm) e la larghezza è regolabile da 60 a 96 pollici (152 a 244 cm).

Quale tipo di legno è consigliato per le traverse?

Il kit è compatibile con barre in legno standard. Il manuale suggerisce di utilizzare barre della lunghezza appropriata, senza specificare un tipo di legno particolare. Si consiglia legno trattato per esterni.

Come installare il catenaccio?

Chiudere la porta e centrare il catenaccio. Segnare i fori delle viti, forare quattro fori pilota per il catenaccio e due per la barra. Fissare la barra con la vite F e il catenaccio con le viti G. Forare un foro nel palo per l'anello del catenaccio.

Il kit resiste alle intemperie?

Il telaio in acciaio Q235A è verniciato in nero, offrendo una certa resistenza alla corrosione. Per la massima durata all'aperto, si consiglia di applicare una vernice antiruggine aggiuntiva.

Posso utilizzare questo kit su un cancello esistente?

Sì, il kit è progettato per rinforzare un cancello in legno esistente. Le barre in legno del cancello vengono fissate al telaio utilizzando le viti fornite.

Qual è il peso massimo supportato?

Il manuale indica che il cancello assemblato può sostenere solo il proprio peso. Non appendere oggetti pesanti né arrampicarsi sopra.

Dove trovare il manuale completo?

Il manuale completo è disponibile per il download gratuito in formato PDF sul sito notice-facile.com o sul supporto Vevor: www.vevor.com/support.

MANUALE UTENTE AA70000302 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

KIT DI COSTRUZIONE DEL CANCELLO A TELAIO

MANUALE D'USO

MODELLO: AA70000301 e AA70000302 e AA70000303 e AA70000304

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

CANCELLO A TELAIO

KIT DI COSTRUZIONE

MODELLO: AA70000301 e AA70000302 e AA70000303 e AA70000304

Nota: l'aspetto del prodotto che riceverai ne determina l'aspetto.

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Importanti istruzioni di sicurezza

	Attenzione - Per ridurre il rischio di lesioni, l'utente deve leggere attentamente le istruzioni per l'uso. attentamente il manuale di istruzioni.
	Attenzione: assicurarsi di indossare protezioni acustiche quando si utilizza questo prodotto.
	Attenzione: indossare sempre protezioni per gli occhi quando si utilizza questo prodotto.
	Attenzione: assicurarsi di indossare maschere antipolvere quando si utilizza questo prodotto.
	Attenzione: assicurarsi di indossare guanti quando si utilizza questo prodotto.

AVVERTIMENTO!

1. Leggere attentamente le istruzioni.
2. Dopo aver ricevuto la merce, controllare se gli accessori sono completi.
3. I prodotti possono essere applicati a piccole porte di capannoni, come porte da giardino, porte per vialetti, porte per recinti, porte per fienili, porte varie, ecc.
4. La porta assemblata può sopportare solo il proprio peso e non può sostenere persone o appendere oggetti pesanti.

DESCRIZIONE DEL PRODOTTO

Le porte da giardino, le recinzioni, i recinti, ecc. sono solitamente composti da porte in legno. Le porte in legno all'esterno, esposte a sole e pioggia a lungo termine, tendono a invecchiare, cadere, tremare e altri fenomeni. Pertanto, puoi

riparare la porta di legno attraverso il supporto del telaio della porta per prolungarne la durata di vita.

STRUTTURA DEL PRODOTTO

Articolo	Descrizione	AA70000301	AA70000302	AA70000303	AA70000304
ÿ	Colonna ÿ	1 pz	1 pz	1 pz	1 pz
ÿ	Colonna ÿ	1 pz	1 pz	1 pz	1 pz
ÿ	Piccolo tubo	2 pezzi	2 pezzi	2 pezzi	2 pezzi
ÿ Tubo grande		2 pezzi	2 pezzi	2 pezzi	2 pezzi
ÿ	Tappo del tubo	4 pezzi	4 pezzi	4 pezzi	4 pezzi
ÿ	Montaggio a scatto	1 pz	1 pz	1 pz	1 pz
Una vite a testa svasata M6*50		4 pezzi	4 pezzi	4 pezzi	4 pezzi
B	Chiave esagonale S4	1 pz	1 pz	1 pz	1 pz
C	Vite a testa tonda M5*18	24 pezzi	24 pezzi	24 pezzi	24 pezzi
D	Vite a testa tonda M5*65	16 pezzi	16 pezzi	16 pezzi	16 pezzi
E	Vite a testa svasata M6*40	4 pezzi	4 pezzi	4 pezzi	4 pezzi
F	Vite a testa tonda M5*10	2 pezzi	2 pezzi	2 pezzi	2 pezzi
G	Vite a testa tonda M5*30	4 pezzi	4 pezzi	4 pezzi	4 pezzi

PROCEDURE DI INSTALLAZIONE

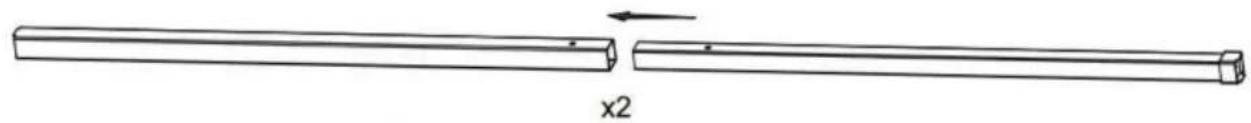

Passo 1: Inserire nel tubo

Inserire il tubo piccolo nel tubo grande e regolare la distanza di inserimento in base alla lunghezza richiesta. I set di tubi superiore e inferiore sono gli stessi.

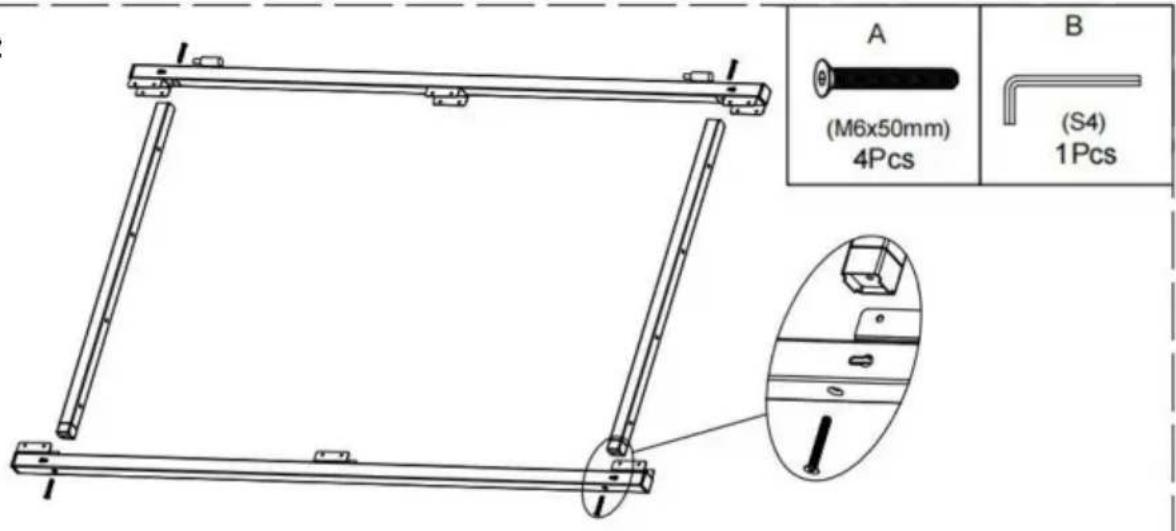

Passo 2

Inserire il tubo orizzontale assemblato nella colonna secondo la

posizione della piccola convessa ad entrambe le estremità, collegarla saldamente con viti e installare anche i due gruppi di tubi superiore e inferiore.

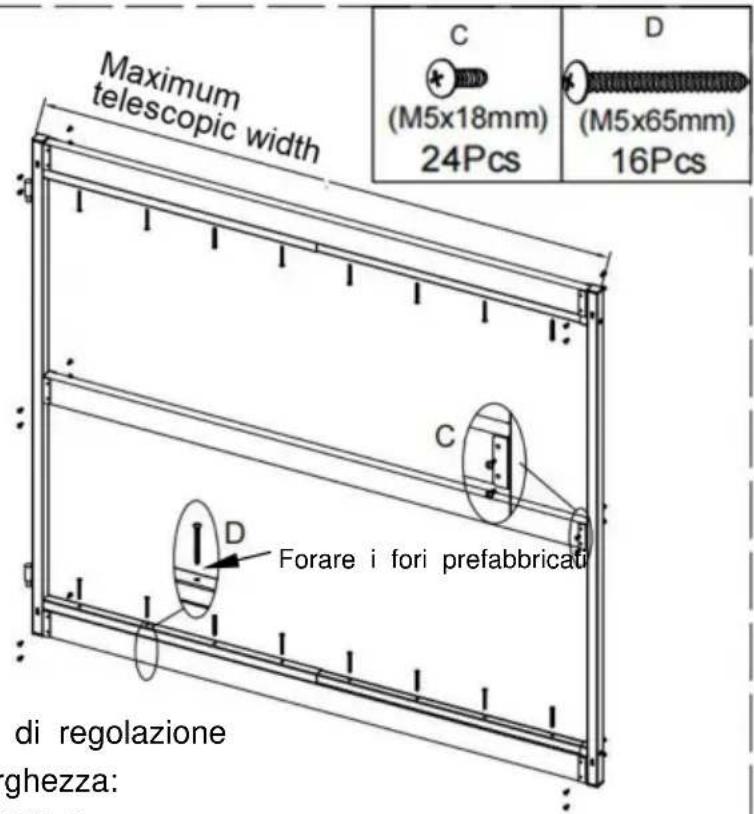

Passo 3

Gamma di regolazione della larghezza: 36-60, 40-72, 60-96

La larghezza dei tubi orizzontali superiori e inferiori può essere regolata per adattarsi alle diverse lunghezze delle barre di legno. Come mostrato nella figura, posizionare le barre di legno della lunghezza appropriata nella posizione di serraggio, premere le barre di legno al centro delle due colonne e regolare il telaio della porta in modo che diventi quadrato. Per prima cosa fissare le due estremità delle barre di legno con la vite C, quindi collegare saldamente le barre di legno con i tubi orizzontali con la vite D.

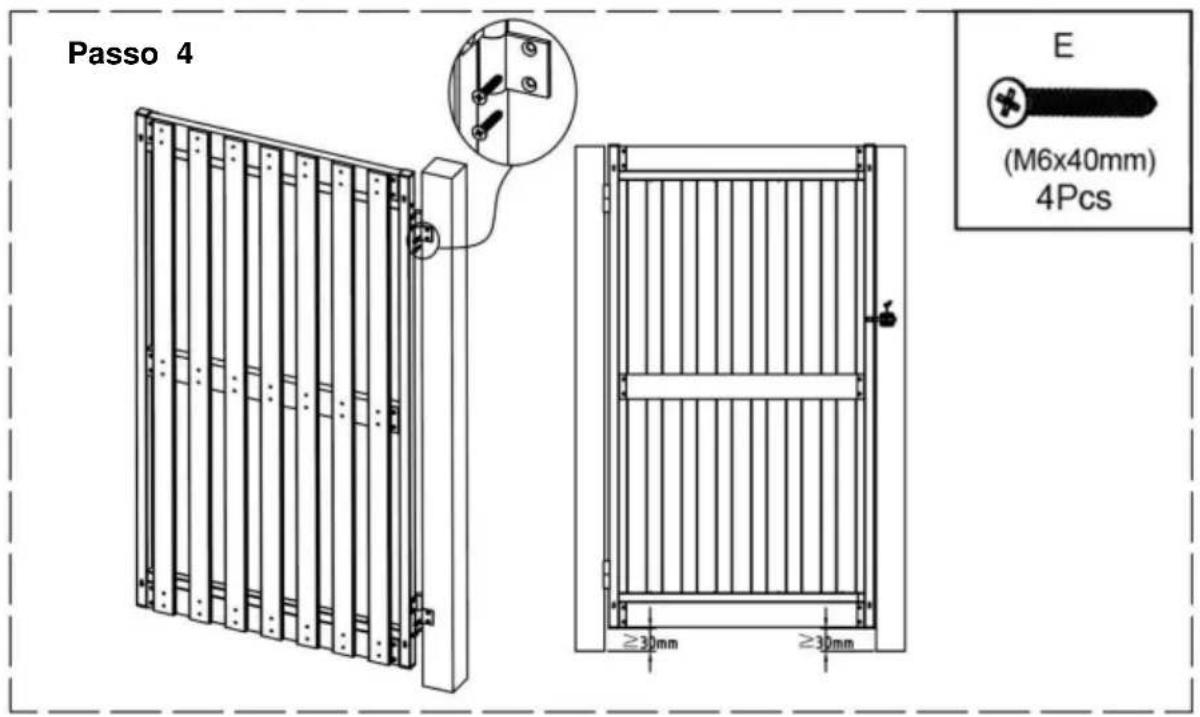

Fissare le cerniere al montante della porta come mostrato in figura, quindi fissare la porta assemblata alle cerniere.

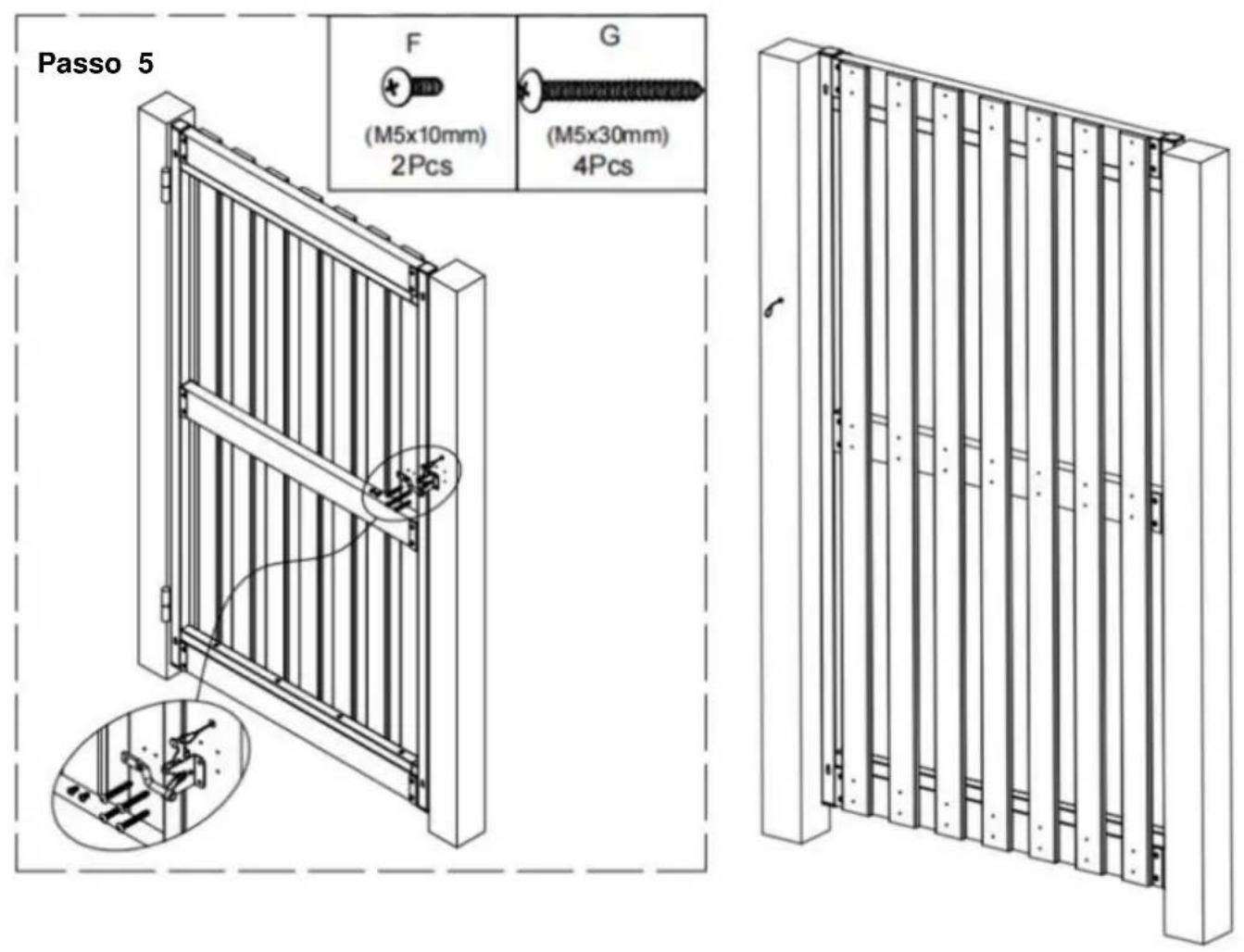

Installare il dispositivo di chiusura sul cancello con le viti.

1. Chiudere il cancello e centrare il chiavistello.
2. Segnare i fori per le viti, praticare quattro fori pilota per il chiavistello e due fori per la barra.
3. Installare la barra di chiusura con la vite F, installare il fermo con vite G.

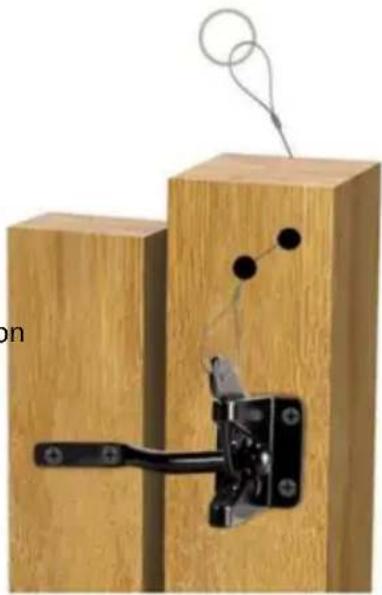

4. Praticare un foro nel palo e collegare un filo dal fermo all'anello, come mostrato a destra.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

RAPPRESENTANTE DELLA CE: E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Francoforte sul Meno.

RAPPRESENTANTE DEL REGNO UNITO: YH CONSULTING LIMITED.

Importato negli USA: Sanven Technology Ltd.

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
