Typ produktu	Zestaw do budowy bramy ramowej
Marka	Vevor
Model	AA70000302
Materiał	Stal Q235A
Kolor	Czarny
Szerokość regulowana	60 do 96 cali (152 do 244 cm)
Wysokość	47 cali (119 cm)
Zalecane zastosowanie	Bramy ogrodowe, bramy wjazdowe, bramy do zagrody, bramy stodół
Zawartość zestawu	2 słupki, 2 małe rurki, 2 duże rurki, 4 zaślepki rurek, 1 łącznik do zamka, elementy mocujące (24 śruby M5×18, 16 śrub M5×65, 4 śruby M6×50, 4 śruby M6×40, 2 śruby M5×10, 4 śruby M5×30), 1 klucz imbusowy S4
Liczba słupków	2
Rodzaj elementów mocujących	Śruby z łbem okrągłym wpuszczanym ze stali
Główna funkcja	Wzmacnianie i przedłużanie żywotności bram drewnianych
Bezpieczeństwo	Podczas montażu nosić okulary ochronne, rękawice, maskę przeciwpyłową i ochronniki słuchu
Konserwacja	Czyścić suchą szmatką; okresowo sprawdzać dokręcenie śrub
Możliwość naprawy	Dostępne części zamienne: śruby, rurki, słupki, zamek. Klucz imbusowy w zestawie do montażu
Pomoc techniczna	www.vevor.com/support
Gwarancja	Elektroniczny certyfikat gwarancyjny dostępny online
Kraj pochodzenia	Chiny (wyprodukowane przez Shanghai Muxin Muye Co., Ltd.)

Często zadawane pytania - AA70000302 Vevor

Jak wyregulować szerokość bramy?

Włóż małą rurkę do dużej rurki i dostosuj głębokość wsunięcia do żądanej długości. Szerokość można regulować od 60 do 96 cali (152 do 244 cm) dla modelu AA70000302.

Jakie narzędzia są dołączone do zestawu?

Zestaw zawiera klucz imbusowy S4 do montażu. Żadne inne narzędzia nie są dostarczone; może być potrzebna wiertarka do otworów pilotujących pod zamek.

Czy ten zestaw można użyć do bram podwójnych?

Tak, zestaw jest przeznaczony do bram jednoskrzydłowych, ale można kupić dwa zestawy, aby wykonać bramę dwuskrzydłową. Każdy zestaw tworzy kompletną ramę.

Jakie są wymiary zmontowanej ramy?

Wysokość wynosi 47 cali (119 cm), a szerokość jest regulowana od 60 do 96 cali (152 do 244 cm).

Jaki rodzaj drewna jest zalecany do szczebli?

Zestaw jest kompatybilny ze standardowymi drewnianymi szczeblami. Instrukcja sugeruje użycie szczebli o odpowiedniej długości, bez określania konkretnego rodzaju drewna. Zalecane jest drewno impregnowane do użytku na zewnątrz.

Jak zamontować zamek?

Zamknij bramę i wycentruj zamek. Zaznacz otwory na śruby, wywierć cztery otwory pilotujące pod zamek i dwa pod rygiel. Przymocuj rygiel śrubą F, a zamek śrubami G. Wywierć otwór w słupku na pierścień zamka.

Czy zestaw jest odporny na warunki atmosferyczne?

Rama ze stali Q235A jest pomalowana na czarno, co zapewnia pewną odporność na korozję. Dla maksymalnej trwałości na zewnątrz zaleca się nałożenie dodatkowej farby antykorozyjnej.

Czy mogę użyć tego zestawu na istniejącej bramie?

Tak, zestaw jest przeznaczony do wzmocnienia istniejącej bramy drewnianej. Drewniane szczeble bramy są mocowane do ramy za pomocą dołączonych śrub.

Jaka jest maksymalna nośność?

Instrukcja wskazuje, że zmontowana brama może utrzymać tylko swój własny ciężar. Nie wieszać ciężkich przedmiotów ani nie wspinać się na nią.

Gdzie znaleźć pełną instrukcję?

Pełna instrukcja jest dostępna do bezpłatnego pobrania w formacie PDF na stronie notice-facile.com lub na stronie wsparcia Vevor: www.vevor.com/support

INSTRUKCJA OBSŁUGI AA70000302 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

ZESTAW DO BUDOWY BRAMY RAMOWEJ

INSTRUKCJA OBSŁUGI

MODEL:AA70000301 i AA70000302 i AA70000303 i AA70000304

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

BRAMA RAMOWA

ZESTAW BUDOWLANY

MODEL:AA70000301 i AA70000302 i AA70000303 i AA70000304

Uwaga: Wygląd produktu, który otrzymasz, ma wpływ na jego ostateczny wygląd.

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ważne instrukcje bezpieczeństwa

	Ostrzeżenie - Aby zmniejszyć ryzyko obrażeń, użytkownik musi zapoznać się z treścią niniejszej instrukcji. Przeczytaj uważnie instrukcję obsługi.
	Ostrzeżenie: Podczas stosowania tego produktu należy używać ochronników słuchu.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosić okulary ochronne.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosić maskę przeciwpyłową.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosić rękawiczki.

OSTRZEŻENIE!

1. Przeczytaj uważnie instrukcję.
2. Po otrzymaniu towaru należy sprawdzić, czy akcesoria są kompletne.
3. Produkty można stosować do małych drzwi szop, np. ogrodowych drzwi, drzwi podjazdowe, drzwi do zagród, drzwi do stodół, drzwi różnego rodzaju itp.
4. Zmontowane drzwi mogą utrzymać jedynie swój własny ciężar i nie mogą stawiać ludzi ani wieszać ciężkich przedmiotów.

OPIS PRODUKTU

Drzwi ogrodowe, ogrodzenia, płoty itp. są zazwyczaj wykonane z drewna. Drzwi drewniane na zewnątrz, długotrwałe słońce i deszcz, łatwo ulegają oznakom starzenia, wiotczenia, drżenia i innym zjawiskom. Dzięki temu możesz naprawić drewniane drzwi poprzez podporę ościeżnicy, aby przedłużyć ich żywotność.

STRUKTURA PRODUKTU

Przedmiot	Opis	AA70000301	AA70000302 303	AA70000	AA70000304
	Kolumna I	1 szt.	1 szt.	1 szt.	1 szt.
	Kolumna II	1 szt.	1 szt.	1 szt.	1 szt.
	Mała rurka	2 szt.	2 szt.	2 szt.	2 szt.
	Duża rura	2 szt.	2 szt.	2 szt.	2 szt.
	Korek rurowy	4 szt.	4 szt.	4 szt.	4 szt.
	Zaczep zatrzaskowy	1 szt.	1 szt.	1 szt.	1 szt.
Śruba	stożkowa M6 *50	4 szt. 4 szt.	4 szt.		4 szt.
B	Klucz imbusowy S4	1 szt.	1 szt.	1 szt.	1 szt.
C	Śruba z łbem okrągłym M5*18	24 szt.	24 szt.	24 szt.	24 szt.
D	Śruba z łbem okrągłym M5*65	16 szt.	16 szt.	16 szt.	16 szt.
mi	Śruba stożkowa M6*40	4 szt.	4 szt.	4 szt.	4 szt.
F	Śruba z łbem okrągłym M5*10	2 szt.	2 szt.	2 szt.	2 szt.
G	Śruba z łbem okrągłym M5*30	4 szt.	4 szt.	4 szt.	4 szt.

PROCEDURA INSTALACJI

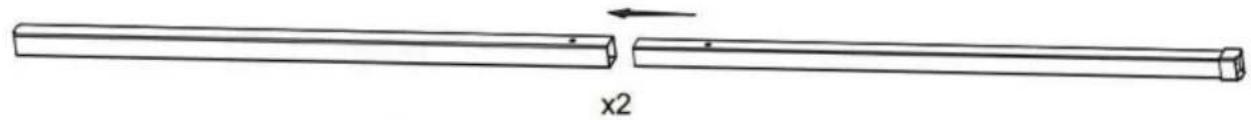

Krok 1: Włożyć do rurki

Włóż małą rurkę do dużej rurki i dostosuj odległość wsuwania zgodnie z wymaganą długością. Górny i dolny zestaw rur są takie same.

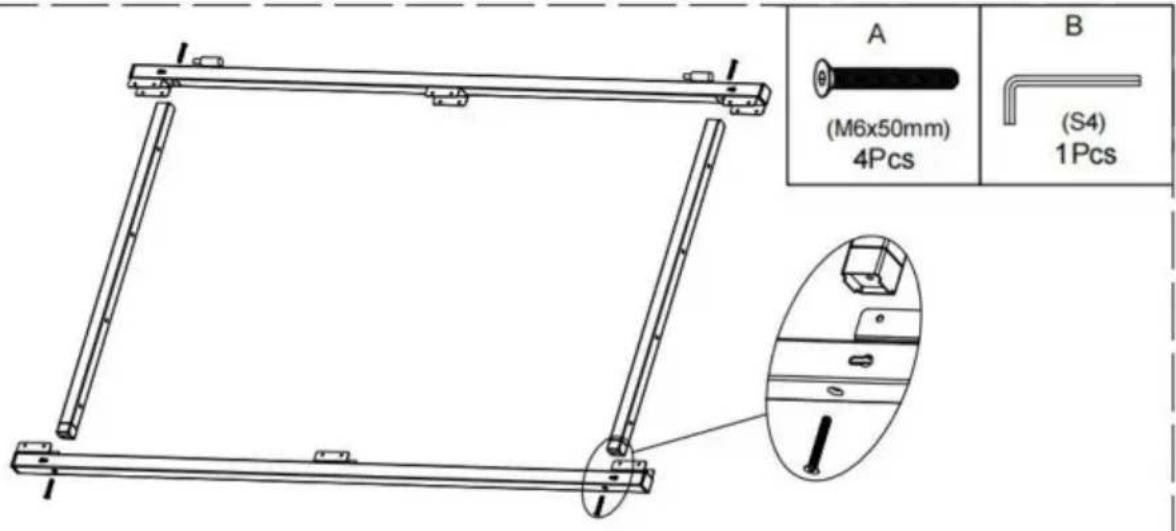

Krok 2

Włóż zmontowaną rurę poziomą do kolumny zgodnie z położeniem małego wypukłego elementu na obu końcach i mocno przymocuj go śrubami, a następnie zainstaluj dwie górne i dolne grupy rur.

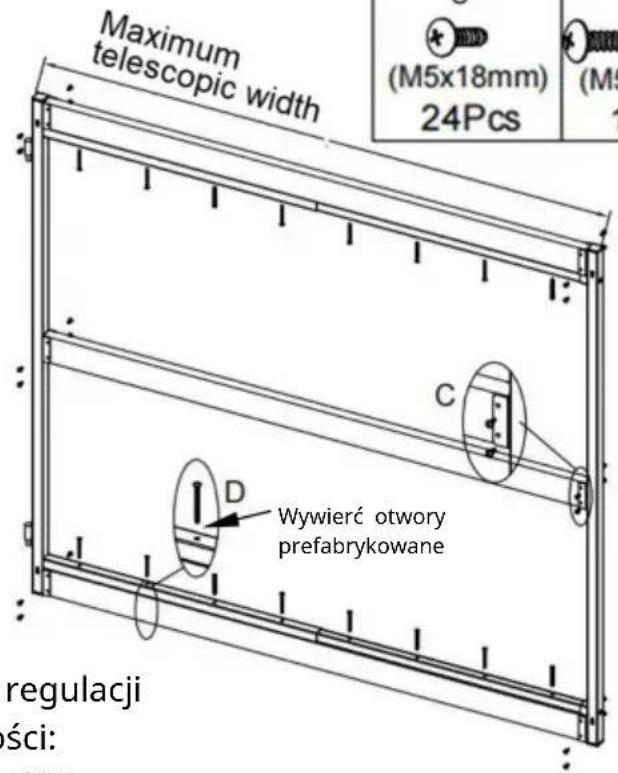

Krok 3

Zakres regulacji szerokości: 36"- 60", 40"-72", 60"- 96"

Szerokość górnej i dolnej rury poziomej można dostosować do różnych długości drewnianych prętów. Jak pokazano na rysunku, umieść drewniane pręty o odpowiedniej długości w pozycji zaciskowej, dociśnij drewniane pręty na środku dwóch kolumn i dostosuj ościeżnicę drzwi, aby stała się kwadratowa. Najpierw przymocuj dwa końce drewnianych prętów śrubą C, a następnie solidnie połącz drewniane pręty z poziomymi rurami śrubą D.

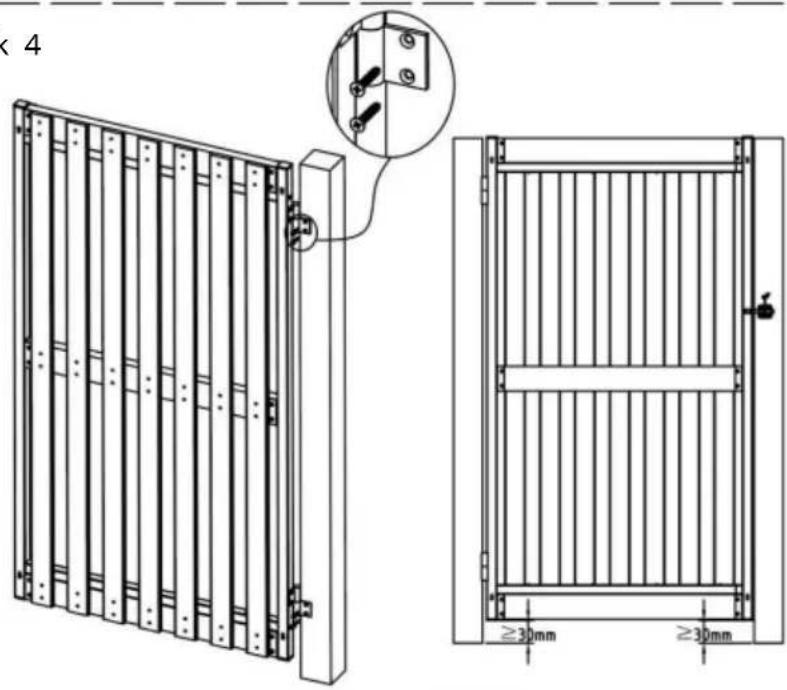

Krok 4

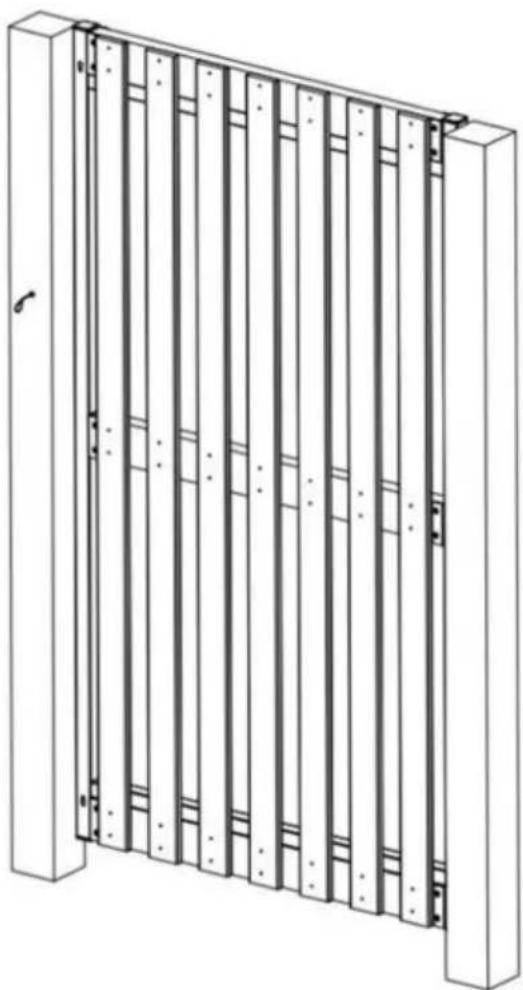

Przymocuj zawiasy do słupka drzwi, jak pokazano na rysunku, a następnie przymocuj zmontowane drzwi do zawiasów.

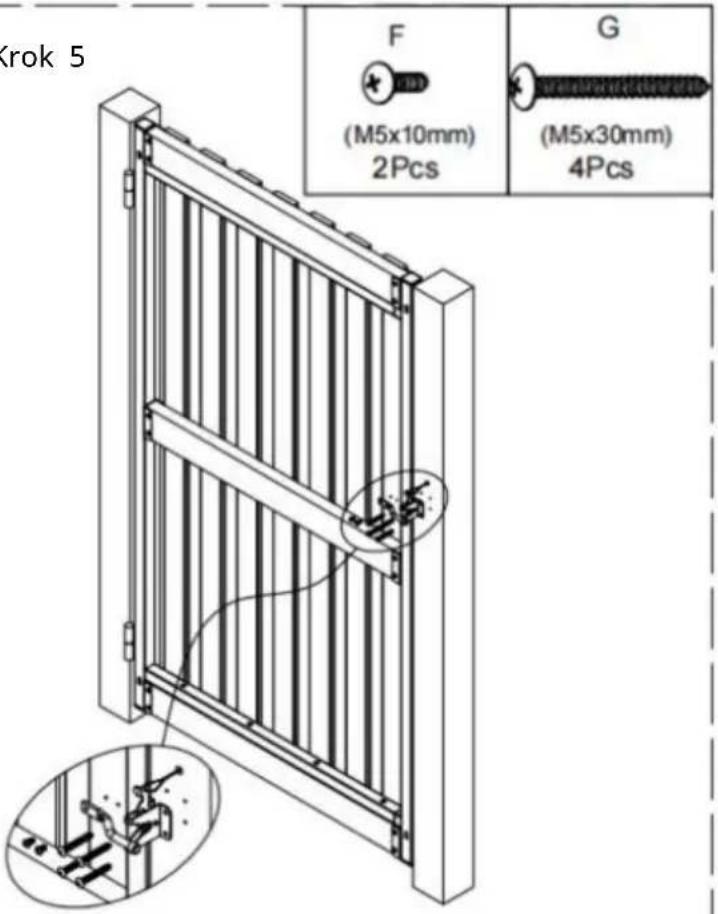

Krok 5

Przykręć zatrzask do bramki.

1. Zamknij bramkę i wyśrodkuj zatrzask.
2. Zaznacz otwory na śruby, wywierć cztery otwory pilotażowe zatrzasku i dwa otwory na drążek.
3. Zamontuj rygiel za pomocą śruby F, zamontuj rygiel za pomocą śruby G.

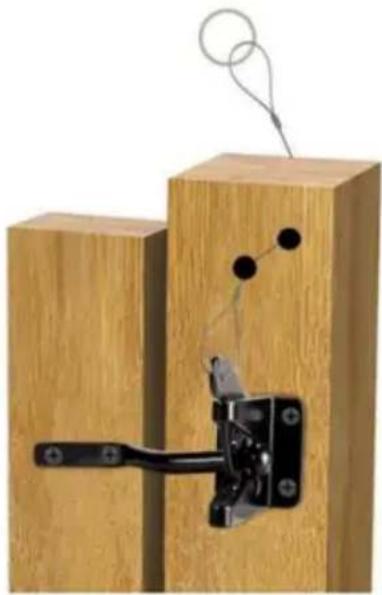

4. Wywierć otwór w słupku i przymocuj do niego drut zatrzasku do pierścienia, jak pokazano po prawej stronie.

ModelSPECYFIKACJA	AA70000301 AA70000302 AA70000303 AA70000304
Tworzywo	Q235A	Q235A	Q235A	Q235A
Szerokość 60-96	cali60-96 cali		36-60 cali	40-72 cale
Wysokość	65 cali	47 cali	65 cali	47 cali
Kolor Czarny		Czarny Czarny Czarny

Producent: Shanghai Muxin Muye Youxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Szanghaj 200000 CN.

Przedstawiciel KE: E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

ODPOWIEDZIALNOŚĆ W WIELKIEJ BRYTANII: YH CONSULTING LIMITED.
