Produkttyp	Byggsats för grindram
Märke	Vevor
Modell	AA70000302
Material	Stål Q235A
Färg	Svart
Justerbar bredd	60 till 96 tum (152 till 244 cm)
Höjd	47 tum (119 cm)
Rekommenderad användning	Trädgårdsportar, uppfartsportar, corralportar, ladugårdsportar
Innehåll i satsen	2 stolpar, 2 små rör, 2 stora rör, 4 rörpluggar, 1 spärrkoppling, skruvar (24 skruvar M5×18, 16 skruvar M5×65, 4 skruvar M6×50, 4 skruvar M6×40, 2 skruvar M5×10, 4 skruvar M5×30), 1 sexkantnyckel S4
Antal stolpar	2
Typ av skruvar	Stålskruvar med rund och försänkt huvud
Huvudfunktion	Förstärka och förlänga livslängden på träportar
Säkerhet	Använd skyddsglasögon, handskar, dammask och hörselskydd vid installation
Underhåll	Rengör med en torr trasa; kontrollera regelbundet att skruvarna sitter åt
Reparerbarhet	Reservdelar finns: skruvar, rör, stolpar, spärr. Sexkantnyckel ingår för montering
Teknisk support	www.vevor.com/support
Garanti	Elektroniskt garantibevis finns online
Ursprungsland	Kina (tillverkat av Shanghai Muxin Muye Co., Ltd.)

Vanliga frågor - AA70000302 Vevor

Hur justerar man grindens bredd?

Sätt in det lilla röret i det stora röret och justera insättningsavståndet enligt önskad längd. Bredden kan justeras från 60 till 96 tum (152 till 244 cm) för modell AA70000302.

Vilka verktyg ingår i satsen?

Satsen innehåller en sexkantnyckel S4 för montering. Inga andra verktyg medföljer; du kan behöva en borrmaskin för spärrens pilothål.

Kan denna sats användas för dubbla portar?

Ja, satsen är utformad för enkelportar, men du kan köpa två satser för att göra en dubbelport. Varje sats bildar en komplett ram.

Vilka mått har den monterade ramen?

Höjden är 47 tum (119 cm) och bredden är justerbar från 60 till 96 tum (152 till 244 cm).

Vilken typ av trä rekommenderas för spjälorna?

Satsen är kompatibel med standardträstänger. Bruksanvisningen föreslår att använda lämpliga längder, utan att specificera någon särskild trätyp. Utomhusbehandlat trä rekommenderas.

Hur installerar man spärren?

Stäng porten och centrera spärren. Markera skruvhålen, borra fyra pilothål för spärren och två för stången. Fäst stången med skruv F och spärren med skruvar G. Borra ett hål i stolpen för spärröglan.

Är satsen väderbeständig?

Rammen i stål Q235A är målad svart, vilket ger viss korrosionsbeständighet. För maximal hållbarhet utomhus rekommenderas att applicera extra rostskyddsfärg.

Kan jag använda denna sats på en befintlig port?

Ja, satsen är utformad för att förstärka en befintlig träport. Portens trästänger fästs på ramen med medföljande skruvar.

Vilken är den maximala vikten som stöds?

Bruksanvisningen anger att den monterade porten endast kan bära sin egen vikt. Häng inte tunga föremål eller klättra på den.

Var hittar jag den fullständiga bruksanvisningen?

Den fullständiga bruksanvisningen finns som gratis PDF-nedladdning på webbplatsen notice-facile.com eller på Vevor support: www.vevor.com/support.

BRUKSANVISNING AA70000302 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

BYGGSATS FÖR RAMGRIND

ANVÄNDARMANUAL

MODELL: AA70000301 & AA70000302 & AA70000303 & AA70000304

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

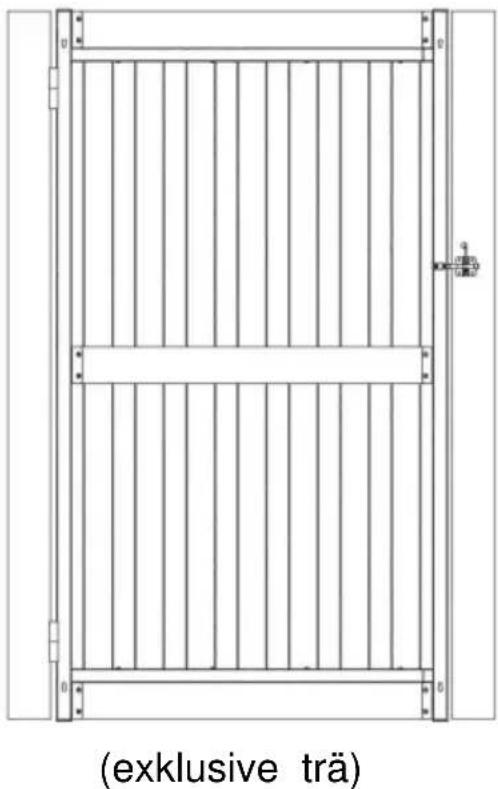

RAMGRINDEN

BYGGSATS

MODELL: AA70000301 & AA70000302 & AA70000303 & AA70000304

Obs: Den faktiska produkten du får avgör dess utseende.

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Viktiga säkerhetsinstruktioner

	Varning - För att minska risken för skador måste användaren läsa igenom bruksanvisningen noggrant.
	Varning- Var noga med att bära hörselskydd när du använder denna produkt.
	Varning- Var noga med att bära ögonskydd när du använder denna produkt.
	Varning- Var noga med att bära dammasker när du använder denna produkt.
	Varning- Var noga med att bära handskar när du använder denna produkt.

VARNING!

1. Läs instruktionerna noggrant.
2. Efter att ha mottagit varorna, kontrollera att tillbehören är kompletta.
3. Produkterna kan appliceras på små skjutdörrar, såsom trädgårdsdörrar, uppfartsdörrar, koralldörrar, ladugårdsdörrar, diverse dörrar, etc.
4. Den sammansatta dörren kan endast bära sin egen vikt och får inte belastas med människor eller tunga föremål.

PRODUKTBESKRIVNING

Trädgårdsdörrar, staket, staket etc. är vanligtvis sammansatta av trädörrar. Trädörrar utomhus utsätts för långvarig sol och regn, vilket lätt leder till åldrande, hängande, skakningar och andra fenomen. Därför kan du reparera trädörren genom dörrkarmens stöd för att förlänga dess livslängd.

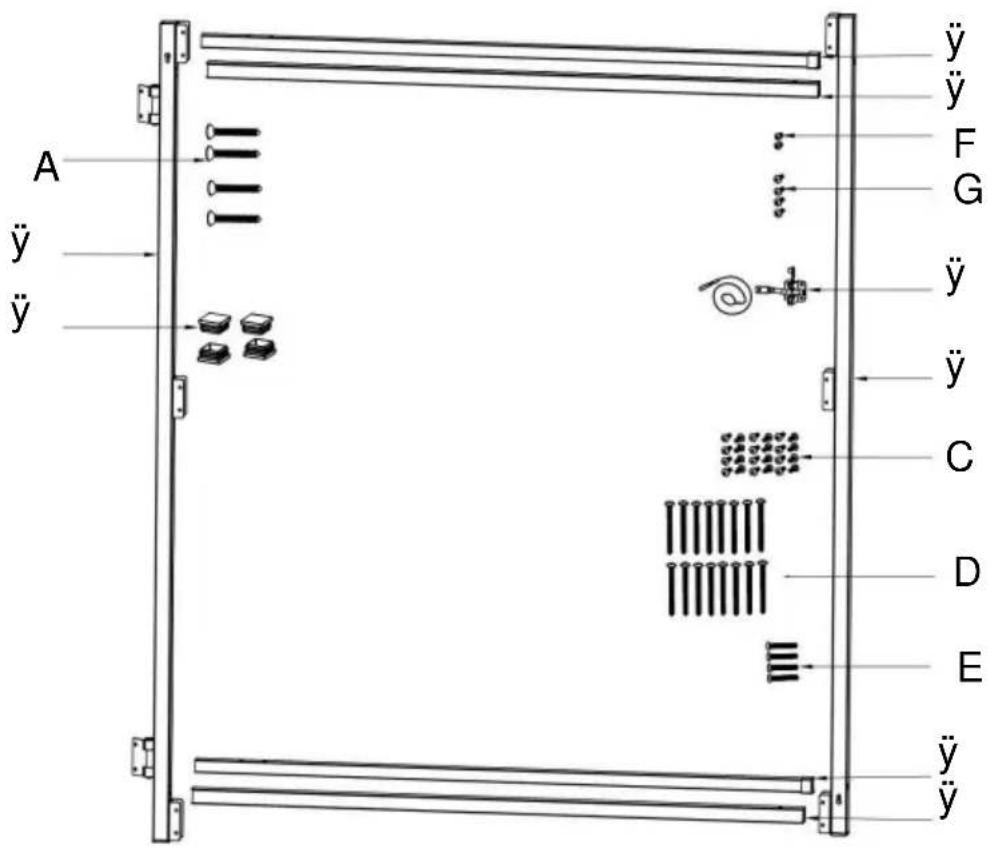

PRODUKTSTRUKTUR

Punkt	Beskrivning	AA70 000301	AA70 000302	AA70 000303	AA70 000304
y	Kolumn y	1 st	1 st	1 st	1 st
y	Kolumn y	1 st	1 st	1 st	1 st
y	Litet rör	2 st	2 st	2 st	2 st
y Stort rör		2 st	2 st	2 st	2 st
y	Rörplugg	4 st	4 st	4 st	4 st
y	Spärrbeslag	1 st		1 st	1 st1 st
En M6*50 försänkt skruv		4 st	4 st	4 st	4 st
B	Insexnyckel S4	1 st		1 st	1 st1 st
C	M5*18 rund skruv	24 st	24 st	24 st	24 st
D	M5*65 skruv med rund huvud	16 st	16 st	16 st	16 st
E	M6*40 försänkt skruv	4 st	4 st	4 st	4 st
F	M5*10 skruv med rund huvud	2 st	2 st	2 st	2 st
G	M5*30 rund skruv	4 st	4 st	4 st	4 st

INSTALLATIONSPROCEDURER

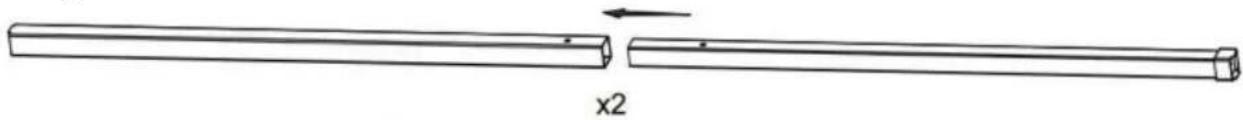

Steg 1: Sätt in i röret

Sätt in det lilla röret i det stora röret och justera insättningsavståndet enligt önskad längd. De övre och nedre uppsättningarna av rör är desamma.

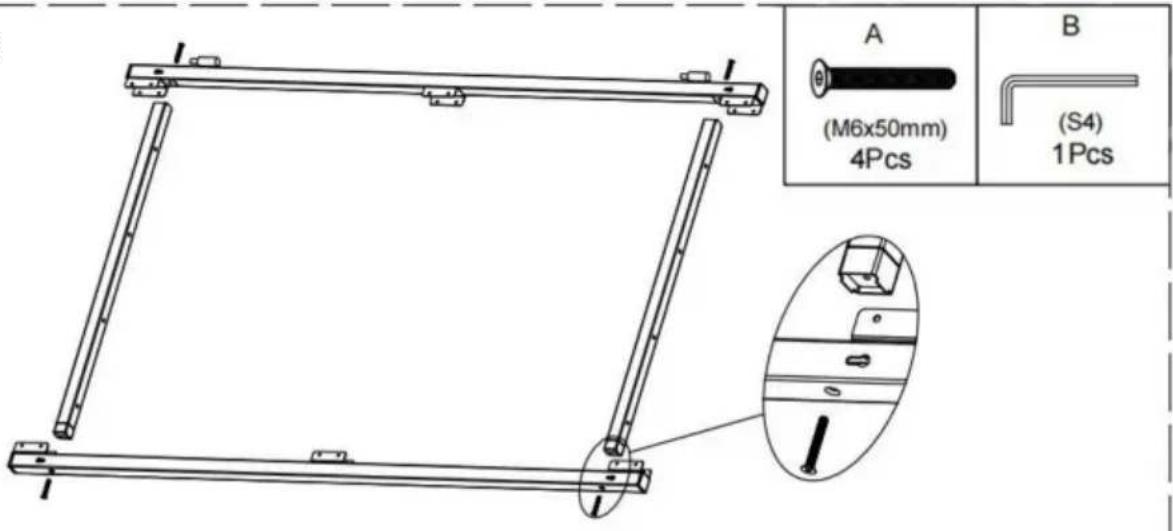

Steg 2

Sätt in det monterade horisontella röret i kolonnen enligt placeringen av den lilla konvexa i båda ändar, och anslut det ordentligt med skruvar. Installera även de övre och nedre två grupperna av rör.

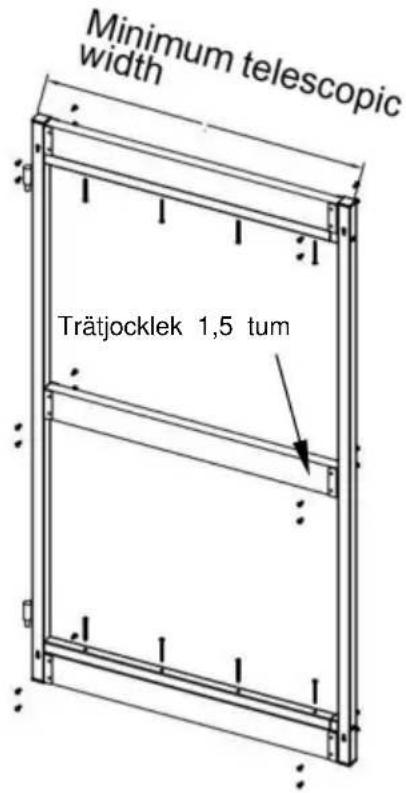

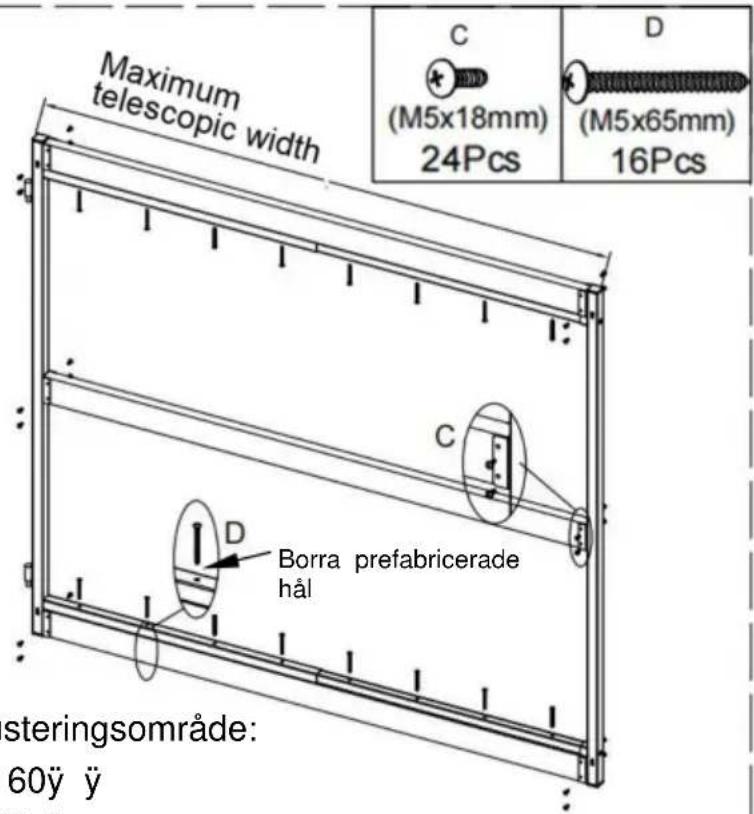

Steg 3

Breddjusteringsområde: 36-60, 40-72, 60-96

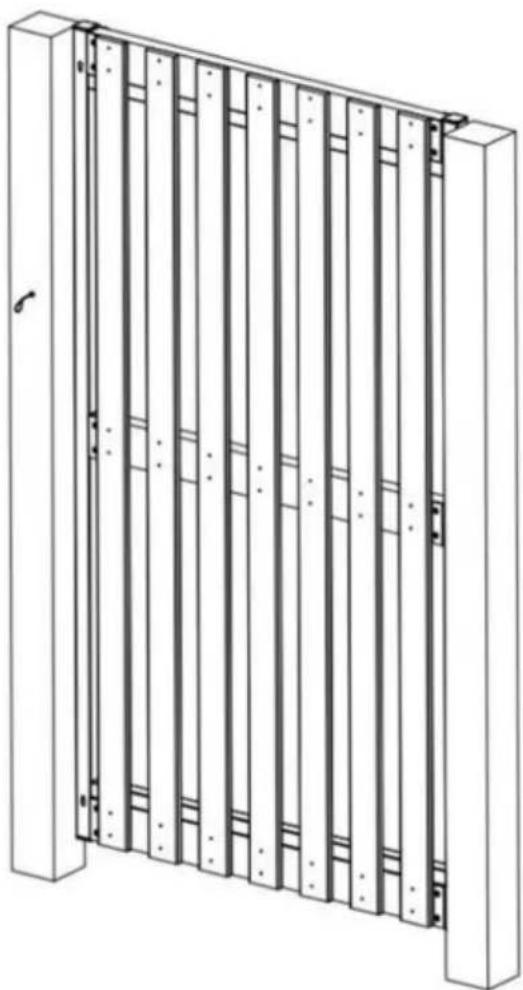

Bredden på de övre och nedre horisontella rören kan justeras för att passa de olika längderna på trästängerna. Som visas i figuren sätter du trästängerna av lämplig längd i klämläget, trycker in trästängerna i mitten av de två kolumnerna och justerar dörrkarmen så att den blir fyrkantig. Fäst först de två ändarna av trästängerna med skruv C och anslut sedan trästängerna ordentligt med de horisontella rören med skruv D.

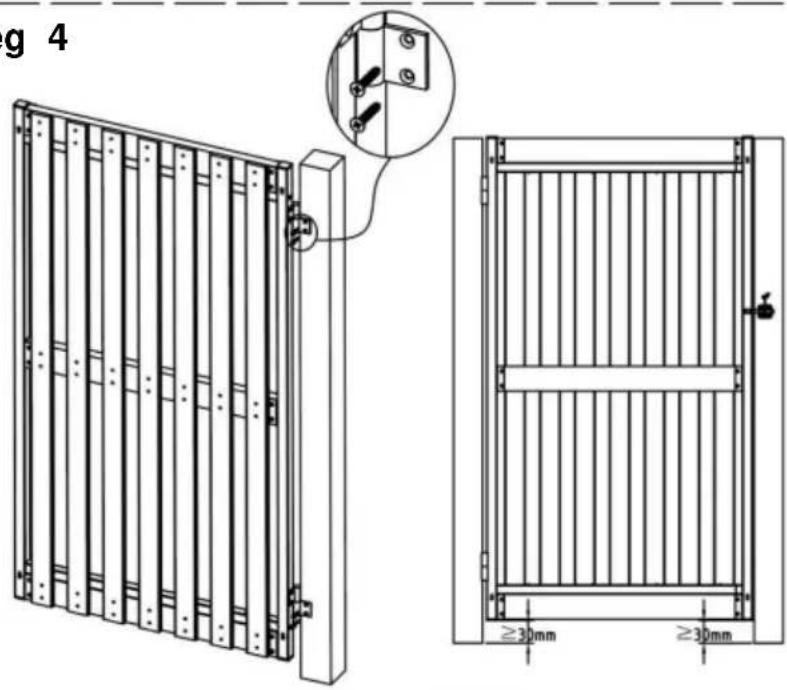

Steg 4

Fäst gångjärnen på dörrstolpen enligt bilden och fäst sedan den monterade dörren på gångjärnen.

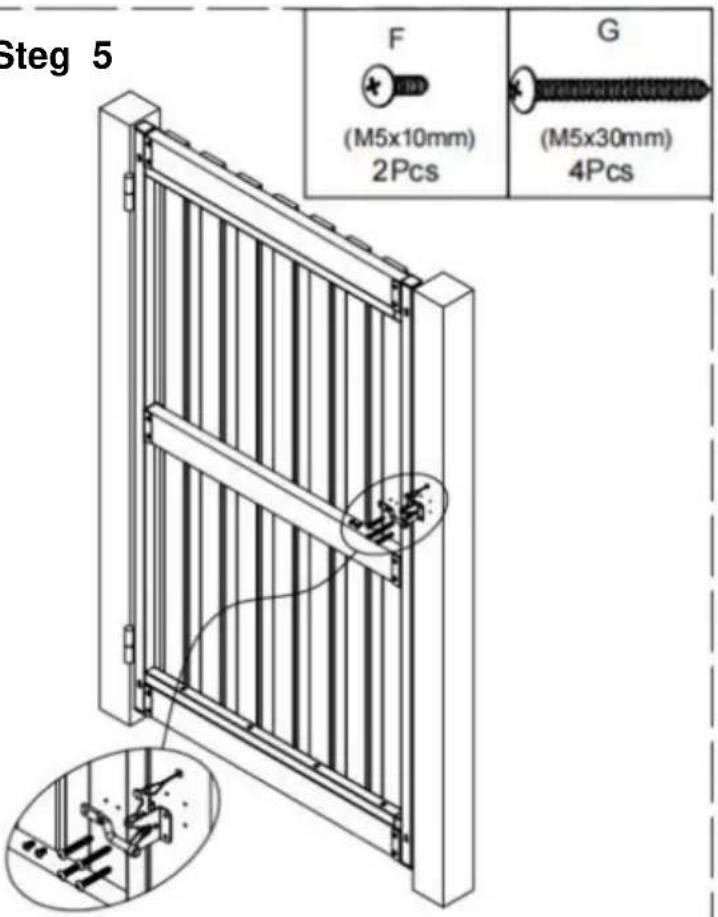

Steg 5

Montera låsbeslaget på grinden med skruvar.

1. Stäng grinden och centrera spärren.
2. Markera skruvhålen, borra fyra styrhål för spärren och två hål för stången.
3. Montera spärrstången med skruv F, montera spärren med skruv G.

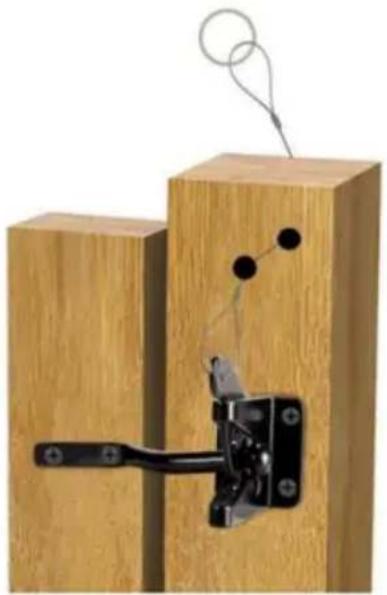

4. Borra ett hål i stolpen och fäst en vajer från spärren till ringen, som visas till höger.

Teknisk support och e-garanticertifikat www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

FRAME POORT BOUWPAKKET

ANVÄNDARHANDBOK

MODELL: AA70000301 & AA70000302 & AA70000303 & AA70000304
