AA70000303 - Zestaw do budowy bramy Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Zestaw do budowy bramy
Marka	Vevor
Model	AA70000303
Materiał	Stal Q235A
Regulowana szerokość	60 - 96 cali (152 - 244 cm)
Wysokość	65 cali (165 cm)
Kolor	Czarny
Zalecane zastosowanie	Bramy ogrodowe, szopy, podjazdy, ogrodzenia, stodoły
Nośność	Tylko podtrzymywanie ciężaru własnego bramy
Wymagany sprzęt ochronny	Rękawice, okulary, maska przeciwpyłowa, ochrona słuchu
Metoda montażu	Łączenie rur i mocowanie śrubami
Dołączone akcesoria	Zawiasy, rygiel, śruby, pręt blokujący
Drewno nie jest dołączone	Panele drewniane muszą być dostarczone przez użytkownika
Konserwacja i czyszczenie	Czyścić wilgotną szmatką; unikać długotrwałego narażenia na warunki atmosferyczne drewna
Możliwość naprawy	Części zamienne dostępne na żądanie przez serwis posprzedażowy
Gwarancja	Elektroniczny certyfikat gwarancji na www.vevor.com/support
Pomoc techniczna	www.vevor.com/support
Pochodzenie	Wyprodukowano w Chinach, dystrybucja Vevor

Często zadawane pytania - AA70000303 Vevor

Jak wyregulować szerokość bramy?

Szerokość reguluje się wkładając małą rurę w dużą i dostosowując głębokość włożenia. Zakres regulacji wynosi od 60 do 96 cali. Dokręć śruby po uzyskaniu pożądanej szerokości.

Jakie narzędzia są potrzebne do montażu?

Będziesz potrzebować śrubokręta, klucza nastawnego lub klucza imbusowego (w zależności od dostarczonych śrub), poziomicy, miarki i ewentualnie wiertarki do nawiercenia otworów pod rygiel.

Czy brama może wytrzymać duży ciężar?

Nie, rama jest zaprojektowana do utrzymywania tylko własnego ciężaru i ciężaru paneli drewnianych. Nie należy jej używać do zawieszania ciężkich przedmiotów ani do podtrzymywania ciężaru osoby.

Jak zamontować zawiasy?

Przymocuj zawiasy do słupka bramy za pomocą dostarczonych śrub, a następnie zawieś zmontowaną bramę na zawiasach. Upewnij się, że brama jest wypoziomowana przed ostatecznym dokręceniem.

Co zrobić, jeśli rury nie pasują do siebie łatwo?

Sprawdź, czy rury nie są uszkodzone. W razie potrzeby lekko nasmaruj końce płynnym mydłem lub smarem silikonowym, aby ułatwić łączenie. Nie używaj nadmiernej siły.

Czy drewno jest dołączone do zestawu?

Nie, zestaw zawiera tylko metalową ramę, zawiasy, rygiel i śruby. Panele drewniane należy zakupić osobno i przyciąć do odpowiednich wymiarów.

Jak zamontować rygiel?

Zamknij bramę i wyśrodkuj rygiel. Zaznacz miejsca na otwory śrub, wywierć otwory wstępne, następnie przymocuj rygiel śrubami G, a pręt blokujący śrubami F. Zamontuj pierścień rygla na słupku.

Czy mogę pomalować metalową ramę?

Tak, możesz pomalować ramę farbą odpowiednią do metalu. Przed malowaniem należy oczyścić i odtłuścić powierzchnię. Farba może poprawić odporność na korozję.

Jaka jest gwarancja na ten produkt?

Firma Vevor oferuje elektroniczny certyfikat gwarancji. Odwiedź www.vevor.com/support, aby uzyskać więcej informacji na temat warunków gwarancji.

Gdzie mogę uzyskać pomoc techniczną?

Pomoc techniczna jest dostępna na stronie www.vevor.com/support. Znajdziesz tam również elektroniczny certyfikat gwarancji.

INSTRUKCJA OBSŁUGI AA70000303 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

ZESTAW DO BUDOWY BRAMY RAMOWEJ

INSTRUKCJA OBSŁUGI

MODEL: AA70000301 i AA70000302 i AA70000303 i AA70000304

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

"Oszczędź połowę", "Połowa ceny" lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie, faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

MODEL: AA70000301 i AA70000302 i AA70000303 i AA70000304

(Bez drewna)

Uwaga: Wygląd produktu, który otrzymasz, ma wpływ na jego ostateczny wygląd.

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przy użyciu której należy przestrzegać wszystkich instrukcji. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ważne instrukcje bezpieczeństwa

	Ostrzeżenie - Aby zmirniejszyć ryzyko obrażen, uzytkownik musi zapoznać są ztreść niniejszej instrukcj. Przechytaj uwȩznie instrukcję obstugi.
	Ostrzeżenie: Podczas stosowania unto produktu naleźny uzywać ochronników sąchu.
	Ostrzeżenie: Podczas stosowania unto produktu naleźny nosić okulary ochronne.
	Ostrzeżenie: Podczas stosowania unto produktu naleźny nosić maskę przyciwypyłowa.
	Ostrzeżenie: Podczas stosowania unto produktu naleźny nosić rękawiczki.

OSTRZEŻENIE!

1. Przeczytaj uważnie instrukcje.
2. Po otrzymaniu towaru należy sprawdzić, czy akcesoria są kompletne.
3. Produkty mogą być stosowane do różnych drzwi szop, np. ogrodowych drzwi, drzwi podjazdowych, drzwi do zagród, drzwi do stodół, drzwi różnego rodzaju itp.
4. Zmontowane drzwi mogą utrzymać jedynie swój własny ciężar i nie mogą na nich stać ludzie ani nie należy wieszać ciężkich przedmiotów.

OPIS PRODUKTU

Drzwi ogrodowe, ogrodzenia, płoty itp. są zazwyczaj wykonane z drewna. Drzwi drewniane na zewnątrz, długotrwałe słońce i deszcz, łatwo ulegają pewnym oznakom starzenia, wiotczenia, drżenia i innym zjawiskom, dzięki czemu możesz naprawić drewniane drzwi poprzez podporę ościeżnicy, aby zwiększyć ich żywotność i okres użytkowania.

STRUKTURA PRODUKTU

Przemniot	Opis	AA70000301	AA70000302 303	AA70000	AA70000304
	Kolumna I	1 szt.	1 szt.	1 szt.	1 szt.
	Kolumna II	1 szt.	1 szt.	1 szt.	1 szt.
	Mała rurka	2 szt.	2 szt.	2 szt.	2 szt.
	Dużarura	2 szt.	2 szt.	2 szt.	2 szt.
	Korek rurowy	4 szt.	4 szt.	4 szt.	4 szt.
	Zaczech zatrzeskowy	1 szt.	1 szt.	1 szt.	1 szt.
Śruba	stożkowa M6 *50	4 szt. 4 szt.	4 szt.		4 szt.
B	Klucz imbusowy S4	1 szt.	1 szt.	1 szt.	1 szt.
C	Śruba z.§bem okragląm M5*18	24 szt.	24 szt.	24 szt.	24 szt.
D	Śruba z.§bem okragląm M5*65	16 szt.	16 szt.	16 szt.	16 szt.
mi	Śruba stożkowa M6*40	4 szt.	4 szt.	4 szt.	4 szt.
F	Śruba z.§bem okragląm M5*10	2 szt.	2 szt.	2 szt.	2 szt.
G	Śruba z.§bem okragląm M5*30	4 szt.	4 szt.	4 szt.	4 szt.

PROCEDURA INSTALACJI

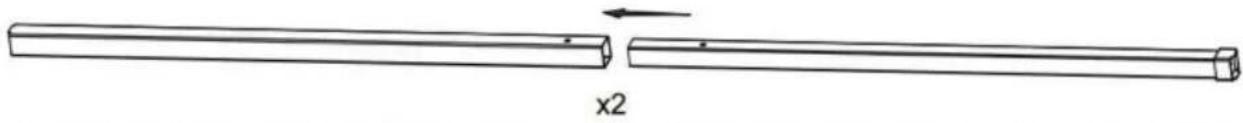

Krok 1

Włożyć do rurki

Włóż małą rurkę do dużej rurki i dostosuj odległość wsuwania zgodnie z wymaganą długością. Górny i dolny zestaw rur to to samo.

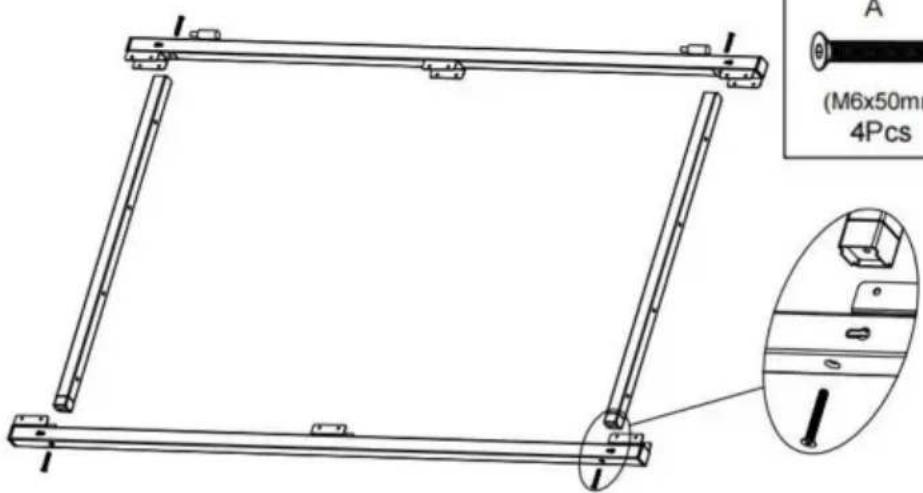

Krok 2

Włóż zmontowaną rurę poziomą do kolumny zgodnie z położeniem małego wypukłego elementu na obu końcach i mocno przymocuj go śrubami, a następnie zainstaluj dwie górne i dolne grupy rur.

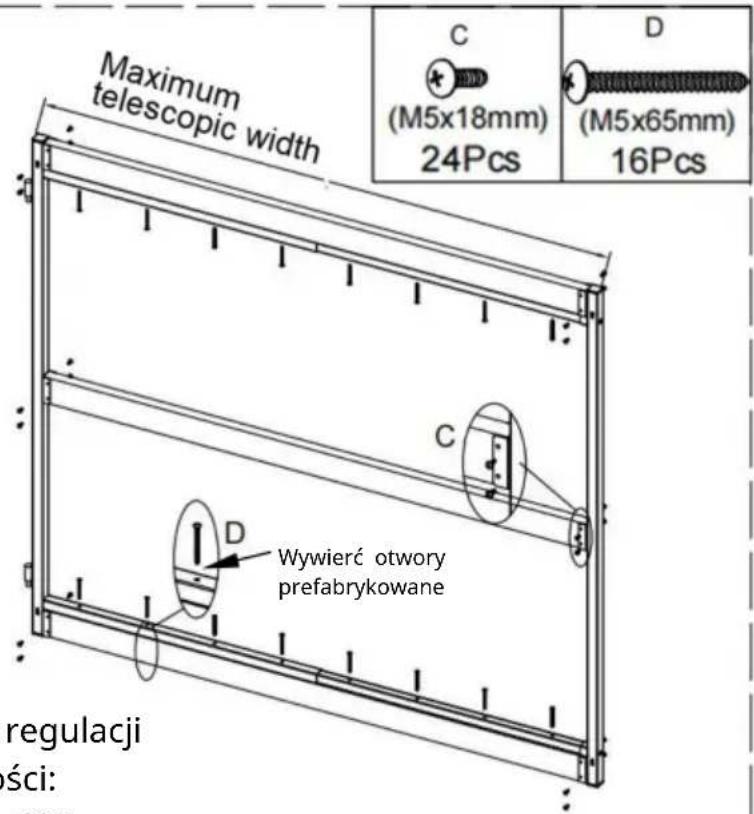

Krok 3

Zakres regulacji

szerokości:

36 - 60

40" - 72" 60" - 96"

Szerokość górnej i dolnej rury poziomej można dostosować do różnych długości drewnianych prętów. Jak pokazano na rysunku, umieść drewniane pręty o odpowiedniej długości w pozycji zaciskowej, dociśnij drewniane pręty na środku dwóch kolumn i dostosuj ościeżnicę drzwi, aby była kwadratowa. Najpierw przymocuj dwa końce drewnianych prętów śrubą C, a następnie solidnie połącz drewniane pręty z poziomymi rurami śrubą D.

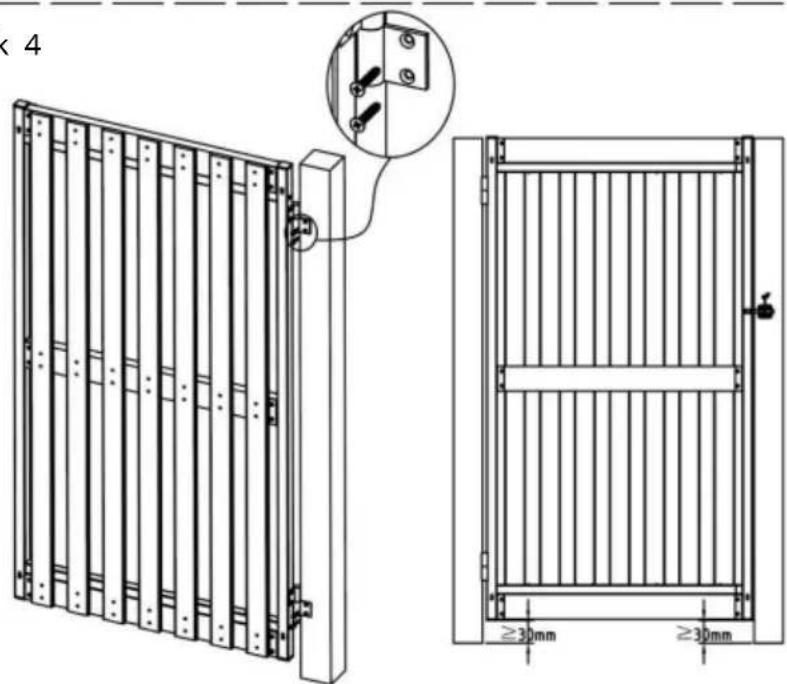

Krok 4

Przymocuj zawiasy do słupka drzwi, jak pokazano na rysunku, a następnie przymocuj zmontowane drzwi do zawiasów.

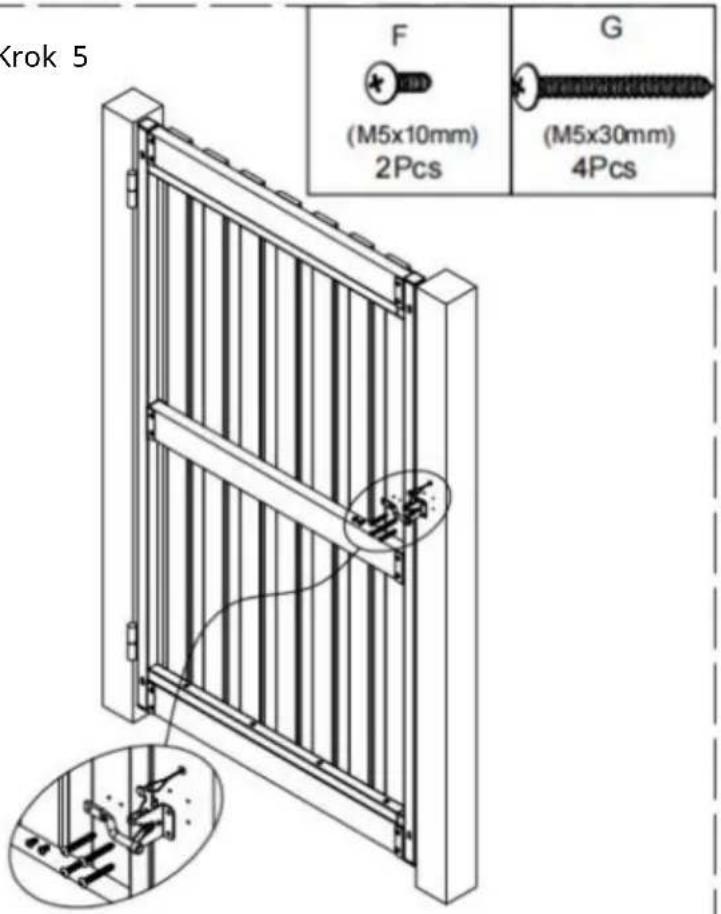

Krok 5

Przykręć zatrzask do bramki.

1. Zamknij bramkę i wyśrodkuj zatrzask.
2. Zaznacz otwory na śruby, wywierć cztery otwory pilotażowe zatrzasku i dwa otwory na drążek.
3. Zamontuj rygiel za pomocą śruby F, zamontuj rygiel za pomocą śruby G.

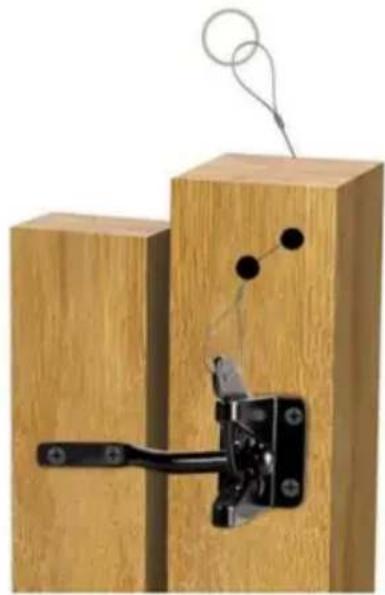

4. Wywierć otwór w słupku i przymocuj do niego drut zatrzasku do pierścienia, jak pokazano po prawej stronie.

PARAMETR

Model SPECYFIKACJA	AA70000301 AA70000302 AA70000303 AA70000304
Tworzywo	Q235A	Q235A	Q235A	Q235A
Szerokość 60-96	cali60-96 cali		36-60 cali	40-72 cale
Wysokość	65 cali	47 cali	65 cali	47 cali
Kolor Czarny		Czarny Czarny	Czarny
