Type de produit	Ensemble de poteau d'outil à changement rapide pour tour
Marque	Vevor
Modèle	250-2008 (équivalent 250-200(8))
Catégorie	Accessoire de tour (outil électrique non motorisé)
Utilisation prévue	Tournage, dressage, alésage, moletage, séparation sur tour
Nombre de pièces	8 pièces (1 porte-outil à piston + 5 supports + 2 porte-outils supplémentaires)
Capacité du tour	Balayage de 10 à 15 pouces (254 à 381 mm)
Hauteur max. de l'outil	Environ 1 pouce (25,4 mm) selon porte-outil
Plage de serrage	De 3/16 à 5/8 pouce (4,8 à 15,9 mm)
Dimensions du porte-outil principal (LxlxH)	Environ 2,63 x 1,75 x 1 pouce (67 x 44 x 25 mm)
Poids approximatif	2,5 kg (ensemble complet)
Alimentation	Aucune (outil manuel)
Matériau	Acier trempé et rectifié
Fonctions principales	Changement rapide d'outils en quelques secondes, rigidité maximale pour éviter les vibrations, augmentation de la productivité, fonctionnement sans entretien
Entretien	Entièrement scellé, aucun entretien requis ; nettoyer avec un chiffon sec après usage
Protection antirouille	Huile antirouille appliquée en usine ; des fuites d'huile peuvent survenir
Sécurité	Vérifier le serrage avant chaque utilisation ; ne pas dépasser les limites de rotation du tour
Pièces détachées	Disponibles auprès du fabricant ; contacter Vevor pour les réparations
Garantie	Garantie constructeur incluse (voir certificat fourni)
Contenu de la boîte	1 porte-outil à piston, 5 supports (références 250-200 à 250-210), 2 porte-outils supplémentaires (250-201T)

FOIRE AUX QUESTIONS - 250-2008 Vevor

Comment installer le poteau d'outil à changement rapide sur mon tour ?

Retirez le porte-outil existant, nettoyez la glissière, insérez le poteau dans la rainure en T et serrez à l'aide de la vis de blocage. Assurez-vous que la hauteur de l'outil est ajustée à l'aide de la molette de réglage.

Quels types de supports sont inclus dans l'ensemble 250-2008 ?

L'ensemble comprend un porte-outil de tournage et dressage, un porte-outil d'alésage, un support de barre d'alésage robuste, un porte-outil universel pour lame de séparation, et des supports supplémentaires. Voir le manuel pour la liste complète.

Quelle est la capacité de serrage des porte-outils ?

La plage de serrage est de 3/16 à 5/8 pouce (environ 4,8 à 15,9 mm) selon le support utilisé. Chaque support est conçu pour une taille d'outil spécifique.

Comment ajuster la hauteur de l'outil ?

Utilisez la molette de réglage située sur le dessus du poteau. Tournez-la pour monter ou descendre le piston jusqu'à ce que l'outil soit à la hauteur souhaitée, puis serrez le verrou.

Mon tour a un balayage de 12 pouces, cet ensemble est-il compatible ?

Oui, le modèle 250-2008 est conçu pour les tours avec un balayage de 10 à 15 pouces (254 à 381 mm). Vérifiez la hauteur maximale de l'outil pour vous assurer de la compatibilité.

Y a-t-il un entretien à effectuer ?

Aucun entretien régulier n'est nécessaire car le mécanisme est entièrement scellé. Il suffit de nettoyer l'ensemble avec un chiffon sec après utilisation pour éliminer les copeaux et l'huile.

Pourquoi de l'huile s'échappe-t-elle du poteau ?

Une huile antirouille est appliquée en usine pour protéger les pièces pendant le transport. De petites fuites sont normales ; essuyez l'excès d'huile avec un chiffon. Cela n'affecte pas les performances.

Puis-je utiliser cet ensemble pour le moletage ?

Oui, si vous utilisez un outil carré adapté, le porte-outil peut être utilisé pour le moletage ainsi que pour le dressage, la coupe externe et l'alésage.

Comment remplacer un porte-outil défectueux ?

Les pièces de rechange sont disponibles auprès de Vevor. Contactez le service client avec le numéro de modèle et la référence de la pièce (voir le manuel pour les références).

Où puis-je trouver le manuel d'utilisation complet ?

Le manuel est disponible en téléchargement gratuit sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue via le formulaire sur la page.

MODE D'EMPLOI 250-2008 Vevor

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support

Ensemble de poteaux d'outils à changement rapide Manuel d'utilisation

MODÈLE : 250-100(6), 250-200(6), 250-100(8), 250-200(8)

250-000 (6), 250-1 11 (6), 250-222 (6),

250- 111 (8), 250- 222 (8)

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisé nous uniquement

représente une estimation des économies dont vous pourriez bénéficier en achetant certains outils

avec nous par rapport aux grandes marques et ne signifie pas nécessairement couve toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vou vérifier soigneusement

lorsque vous passez une commande chez nous si vous êtes réellement Économie Moitié par rapport aux plus grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

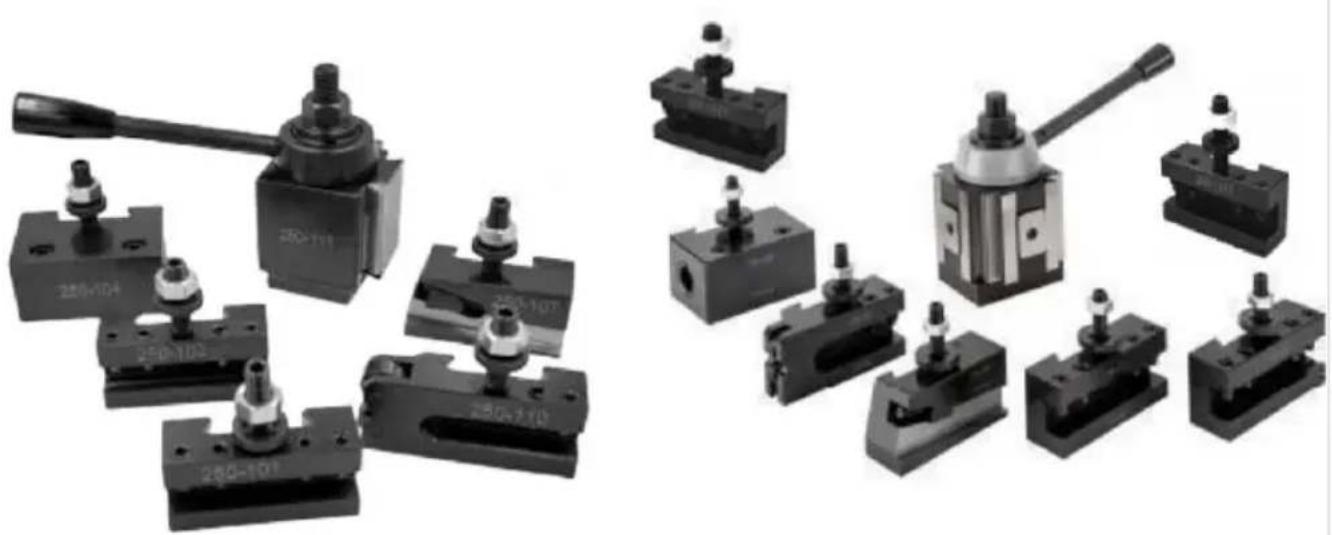

QUICK CHANGE

TOOL POST SET

MODÈLE : 250-100(6), 250-200(6), 250-100(8), 250-200(8), 250-000 250-1 11 (6), 250-222 (6), 250-111 (8), 250-222 (8)

(L'image est à titre de référence uniquement, veuillez vous référer à réel)

• Toutes les pièces de travail sont trempées et rectifiées.
• Rigidité maximale pour des performances sans bavardage. Pas de perte de temps avec des cales.
• Augmente la productivité de toutes les opérations de tournage.
• Entièrement scellé pour un fonctionnement sans entretien.
• Changez d'outils en quelques secondes.

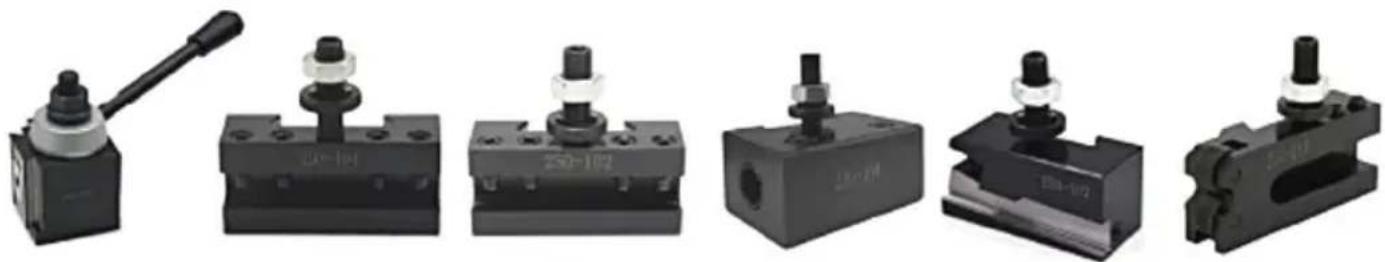

Chaque ensemble se compose d'un porte-outil à piston et d'un de ch des 5 supports

COMMANDE NON.	TOUR À BALANCEMENT	6 PIÈCES CHAQUE ENSEMBLE COMPREND (6 PCS/ENSEMBLE)
250-000 (6)	8"	250-000, 250-001, 250-002, 250-004, 250-007, 250-010 CHAQUE 11
250-111 (6)	12"	250-111, 250-101, 250-102, 250-104, 250-107, 250-110 CHACUN 11
250-222 (6)	10" -15"	250-222, 250-201, 250-202, 250-204, 250-207, 250-210 CHAQUE 11
250-333 (6)	13" -18"	250-333, 250-301, 250-302, 250-304, 250-307, 250-310 CHAQUE 11
250-444 (6)	14" -20"	250-444, 250-401, 250-402, 250-404, 250-407, 250-410 CHAQUE 11

COMMANDE NON.	TOURÀBALANCEMENT	8 PIÈCES CHAQUE ENSEMBLE COMPREND (8 PCS/ENSEMBLE)
250-111(8)	12"	250-111, 250-101, 250-102, 250-104, 250-107, 250-110 CHACUN 1PC250-101T * 2 PIÈCES
250-222(8)	10" -15"	250-222, 250-201, 250-202, 250-204, 250-207, 250-210 CHAQUE 1PC250-201T * 2 PIÈCES

Outil de changement rapide de style piston de poteau - accessoir

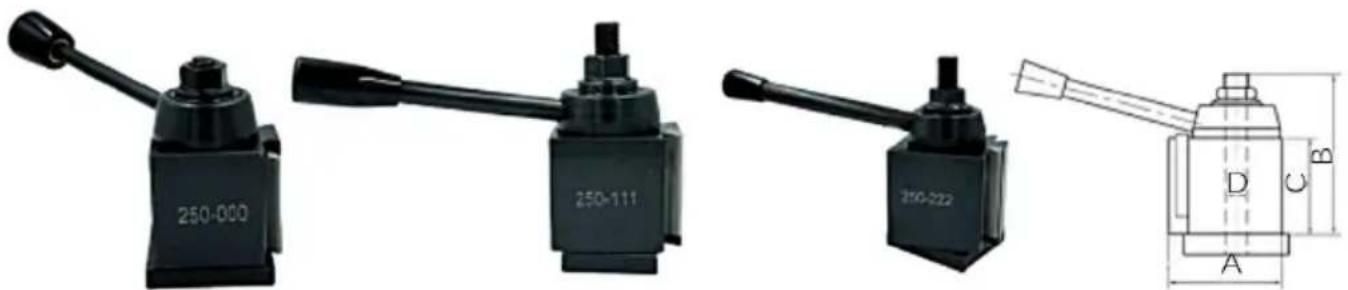

Outil à changement rapide de type cale

Porte-outils de tournage et de dressage

Convient à toute taille inférieure à la hauteur maximale h.

Porte-outils de tournage et de dressage

Porte-outils de tournage et de dressage

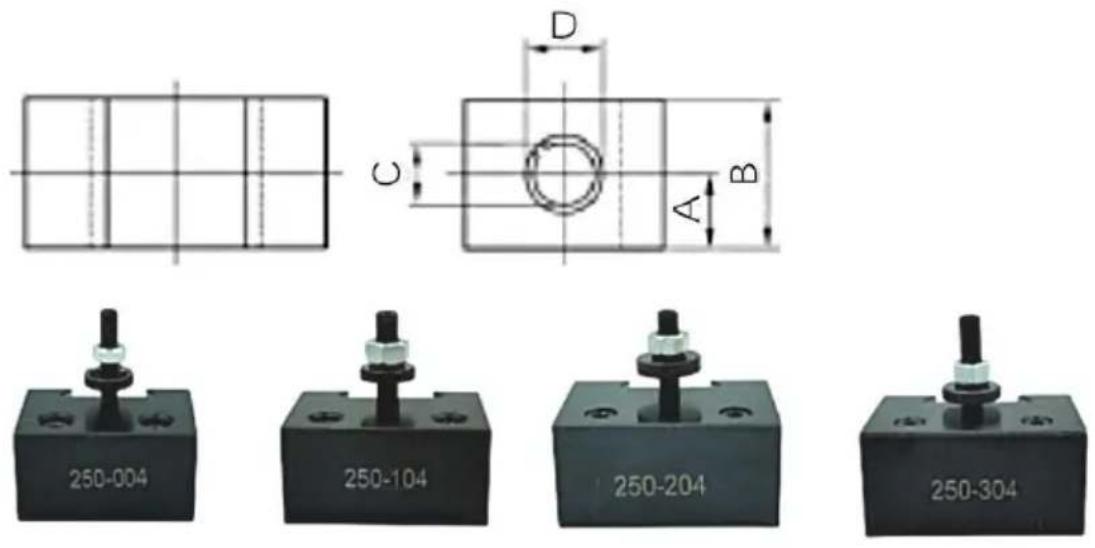

Porte-outils pour alésage, tournage et dressage

La rainure en V maintient les barres d'alésage à tige ronde et les outils cor ainsi que des outils de perçage pour usiner la face d'extrémité, l'extérieur, la l'alésage, etc.

Support de barre d'alésage robuste

Bague fendue adaptée aux petites barres d'alésage et aux perceuses Porte-outil universel pour lame de séparation

ORDER NO.	A	B	C	CLAMPING RANGE	TOOL BIT RANGE
	INCH	INCH	INCH	INCH	INCH
250-010	0.53	1.77	1.18	3/16—1/2	1/2*3/16*3/16
250-110	7/8	1—1/2	1—9/16	3/16—1/2	3/4*3/8*1/4
250-210	1	2—5/8	1—3/4	1/4—5/8
250-310	1—3/16	3—1/8	2	1/2—3/4
250-410	1—7/16	3—3/4	2—1/2	1/2—1

Il peut être utilisé pour le moletage, si un outil carré est utilisé, il peut trait d'extrémité, la coupe externe, l'alésage, etc.

Lèvres : Afin d'offrir une meilleure protection à votre produir nous appliquerons de l'huile antirouille, ce qui peut provoque des fuites d'huile.
