Tipo de producto	Conjunto de portaherramientas de cambio rápido para torno
Marca	Vevor
Modelo	250-2008 (equivalente 250-200(8))
Categoría	Accesorio de torno (herramienta eléctrica no motorizada)
Uso previsto	Torneado, refrentado, mandrinado, moleteado, tronzado en torno
Número de piezas	8 piezas (1 portaherramientas de pistón + 5 soportes + 2 portaherramientas adicionales)
Capacidad del torno	Diámetro de 10 a 15 pulgadas (254 a 381 mm)
Altura máxima de la herramienta	Aproximadamente 1 pulgada (25,4 mm) según portaherramientas
Rango de sujeción	De 3/16 a 5/8 pulgada (4,8 a 15,9 mm)
Dimensiones del portaherramientas principal (LxAnxAl)	Aproximadamente 2,63 x 1,75 x 1 pulgada (67 x 44 x 25 mm)
Peso aproximado	2,5 kg (conjunto completo)
Alimentación	Ninguna (herramienta manual)
Material	Acero templado y rectificado
Funciones principales	Cambio rápido de herramientas en segundos, máxima rigidez para evitar vibraciones, aumento de productividad, funcionamiento sin mantenimiento
Mantenimiento	Totalmente sellado, sin mantenimiento requerido; limpiar con un paño seco después del uso
Protección antioxidante	Aceite antioxidante aplicado en fábrica; pueden ocurrir fugas de aceite
Seguridad	Verificar la sujeción antes de cada uso; no exceder los límites de rotación del torno
Piezas de repuesto	Disponibles a través del fabricante; contactar a Vevor para reparaciones
Garantía	Garantía del fabricante incluida (ver certificado proporcionado)
Contenido de la caja	1 portaherramientas de pistón, 5 soportes (referencias 250-200 a 250-210), 2 portaherramientas adicionales (250-201T)

Preguntas frecuentes - 250-2008 Vevor

¿Cómo instalar el portaherramientas de cambio rápido en mi torno?

Retire el portaherramientas existente, limpie la corredera, inserte el poste en la ranura en T y apriete con el tornillo de bloqueo. Asegúrese de que la altura de la herramienta esté ajustada con la rueda de ajuste.

¿Qué tipos de soportes están incluidos en el conjunto 250-2008?

El conjunto incluye un portaherramientas de torneado y refrentado, un portaherramientas de mandrinado, un soporte robusto para barra de mandrinar, un portaherramientas universal para cuchilla de tronzado, y soportes adicionales. Consulte el manual para la lista completa.

¿Cuál es la capacidad de sujeción de los portaherramientas?

El rango de sujeción es de 3/16 a 5/8 de pulgada (aproximadamente 4,8 a 15,9 mm) según el soporte utilizado. Cada soporte está diseñado para un tamaño de herramienta específico.

¿Cómo ajustar la altura de la herramienta?

Use la rueda de ajuste situada en la parte superior del poste. Gírela para subir o bajar el pistón hasta que la herramienta esté a la altura deseada, luego apriete el seguro.

Mi torno tiene un diámetro de 12 pulgadas, ¿es compatible este conjunto?

Sí, el modelo 250-2008 está diseñado para tornos con un diámetro de 10 a 15 pulgadas (254 a 381 mm). Verifique la altura máxima de la herramienta para asegurar la compatibilidad.

¿Hay algún mantenimiento que realizar?

No se requiere mantenimiento regular ya que el mecanismo está completamente sellado. Simplemente limpie el conjunto con un paño seco después del uso para eliminar virutas y aceite.

¿Por qué se escapa aceite del poste?

Se aplica aceite antioxidante en fábrica para proteger las piezas durante el transporte. Pequeñas fugas son normales; limpie el exceso de aceite con un paño. Esto no afecta el rendimiento.

¿Puedo usar este conjunto para moleteado?

Sí, si usa una herramienta cuadrada adecuada, el portaherramientas se puede usar para moleteado, así como para refrentado, corte externo y mandrinado.

¿Cómo reemplazar un portaherramientas defectuoso?

Las piezas de repuesto están disponibles a través de Vevor. Contacte al servicio al cliente con el número de modelo y la referencia de la pieza (consulte el manual para las referencias).

¿Dónde puedo encontrar el manual de usuario completo?

El manual está disponible para descarga gratuita en el sitio web notice-facile.com. También puede solicitar una traducción a su idioma a través del formulario en la página.

MANUAL DE USUARIO 250-2008 Vevor

Técnico Certificado de soporte y garantía electrónica www.vevor.com/support

Juego de portaherramientas de cambio rápido

Manual de usuario

MÓDULO: 250-100(6), 250-200(6), 250-100(8), 250-200(8)

250-000 (6), 250-1 11 (6), 250-222 (6),

250-111 (8), 250-222 (8)

Seguimos comprometidos a brindarle herramientas a precios competitivos. "Ahorra la mitad", "mitad de precio" o cualquier otra expresión similar utilizada únican por nosotros

Representa una estimación de los ahorros que podría obtener al comprar ciertas herramientas.

con nosotros en comparación con las principales marcas líderes y no significa necesariamente cubrir Todas las categorías de herramientas que ofrecemos. Le recordamos que debe verifi con cuidado

Cuando realiza un pedido con nosotros, si realmente está Ahorro Medio en comparación con las principales marcas líderes.

VEVOR®

TOUGH TOOLS, HALF PRICE

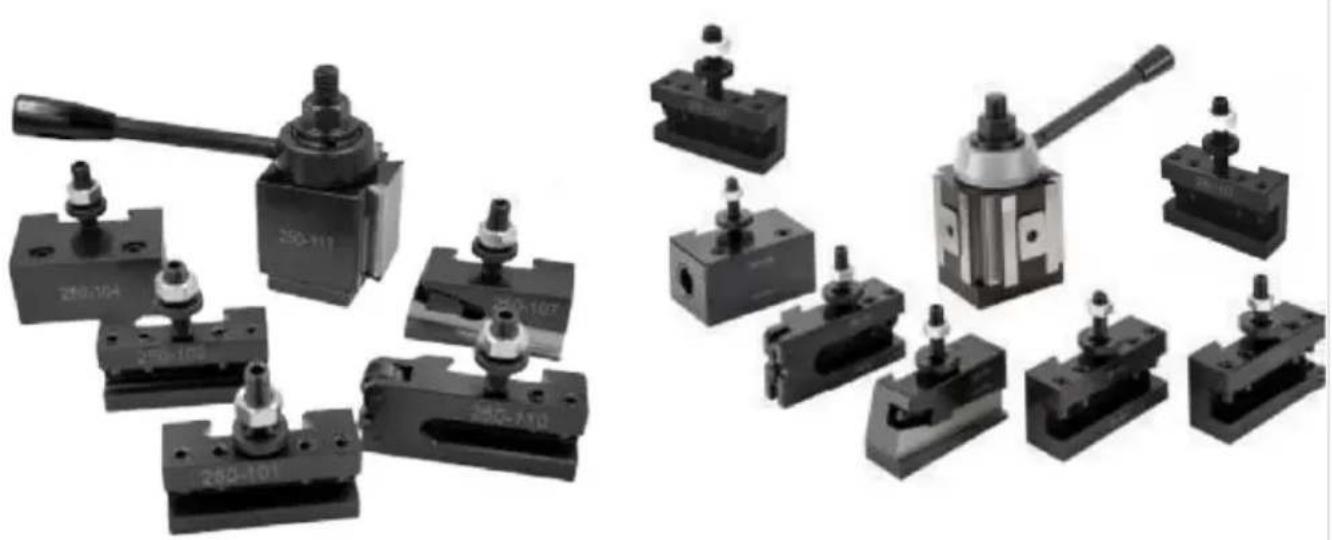

QUICK CHANGE

TOOL POST SET

MODELO: 250-100(6), 250-200(6), 250-100(8), 250-200(8), 250-000 (6), 250-111 (6), 250-222 (6), 250-111 (8), 250-222 (8)

(La imagen es solo de referencia, consulte el objeto real)

• Todas las piezas de trabajo endurecidas y rectificadas.
• Máxima rigidez para un rendimiento sin vibraciones. No se pierde tiempo con calzas.
• Aumenta la productividad de todas las operaciones del torno.
• Completamente sellado para un funcionamiento sin necesidad de mantenimiento.
• Cambie de herramientas en segundos.

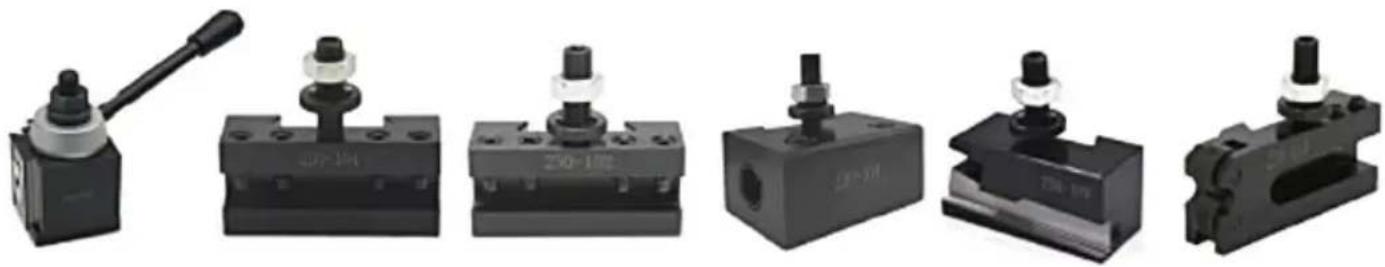

◆ JUEGOS DE POSTES PARA HERRAMIENTAS TIPO PISTÓN

ORDEN NO.	TORNO OSCILANTE	6 PIEZAS CADA JUEGO INCLUYE (6 PIEZAS/JUEGO)
250-100 (6)	12"	250-100, 250-101, 250-102, 250-104, 250-107, 250-110 CADA UNO 1 ud.
250-200 (6)	10"-15"	250-200, 250-201, 250-202, 250-204, 250-207, 250-210 CADA UNO 1 ud.
250-300 (6)	13"-18"	250-300, 250-301, 250-302, 250-304, 250-307, 250-310 CADA UNO 1 ud.
250-400 (6)	14"-20"	250-400, 250-401, 250-402, 250-404, 250-407, 250-410 CADA UNO 1 PIEZA
ORDEN NO.	TORNO OSCILANTE	8 PIEZAS CADA JUEGO INCLUYE (8 PIEZAS/JUEGO)
250-100 (8)	12"	250-100, 250-101, 250-102, 250-104, 250-107, 250-110 CADA UNO 1 PIEZA250-101T*2 PIEZAS
250-200 (8)	10"-15"	250-200, 250-201, 250-202, 250-204, 250-207, 250-210 CADA UNO 1 PIEZA250-201T*2 PIEZAS

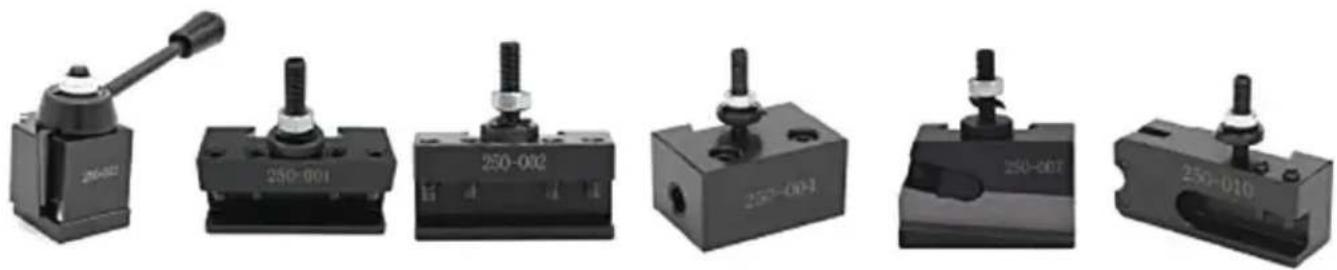

JUEGOS DE POSTES PARA HERRAMIENTAS TIPO CUÑA

Cada juego consta de un poste de herramientas tipo pision y uno de uno de los 5 soportes.

ORDEN NO.	TORNO OSCILANTE	6 PIEZAS CADA JUEGO INCLUYE (6 PIEZAS/JUEGO)
250-000 (6)	8"	250-000, 250-001, 250-002, 250-004, 250-007, 250-010 CADA UNO ud.
250-111 (6)	12"	250-111, 250-101, 250-102, 250-104, 250-107, 250-110 CADA UNO PIEZA
250-222 (6)	10" -15"	250-222, 250-201, 250-202, 250-204, 250-207, 250-210 CADA UNO ud.
250-333 (6)	13" -18"	250-333, 250-301, 250-302, 250-304, 250-307, 250-310 CADA UNO PIEZA
250-444 (6)	14" -20"	250-444, 250-401, 250-402, 250-404, 250-407, 250-410 CADA UNO PIEZA

ORDEN NO.	TORNO OSCILANTE	8 PIEZAS CADA JUEGO INCLUYE (8 PIEZAS/JUEGO)
250-111(8)	12"	250-111, 250-101, 250-102, 250-104, 250-107, 250-110 CADA UNO 1 PIEZA250-101T * 2 piezas
250-222(8)	10"-15"	250-222, 250-201, 250-202, 250-204, 250-207, 250-210 CADA UNO 1 250-201T * 2 piezas

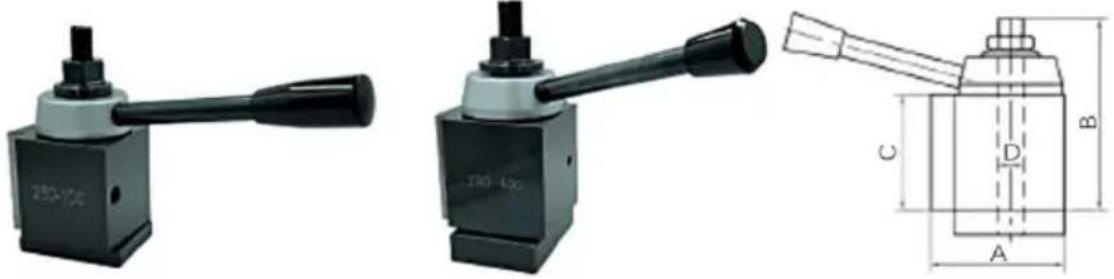

Accesorios tipo pistón para portaherramientas de cambio rápido

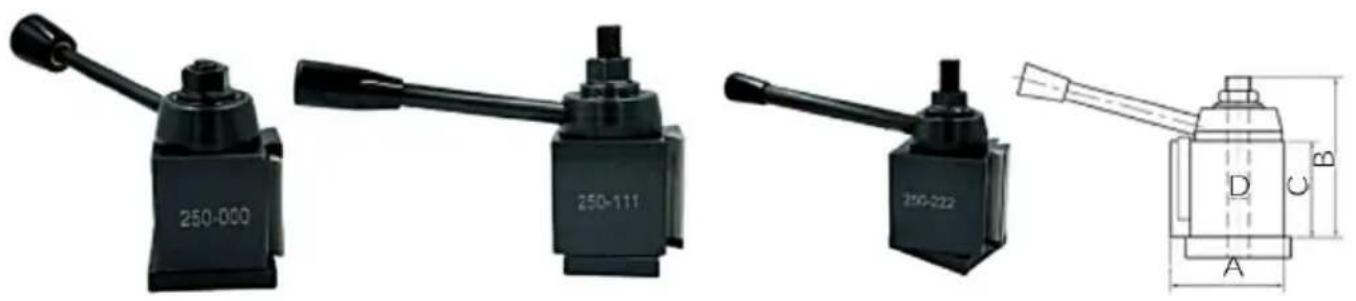

Poste de herramienta de cambio rápido estilo cuña

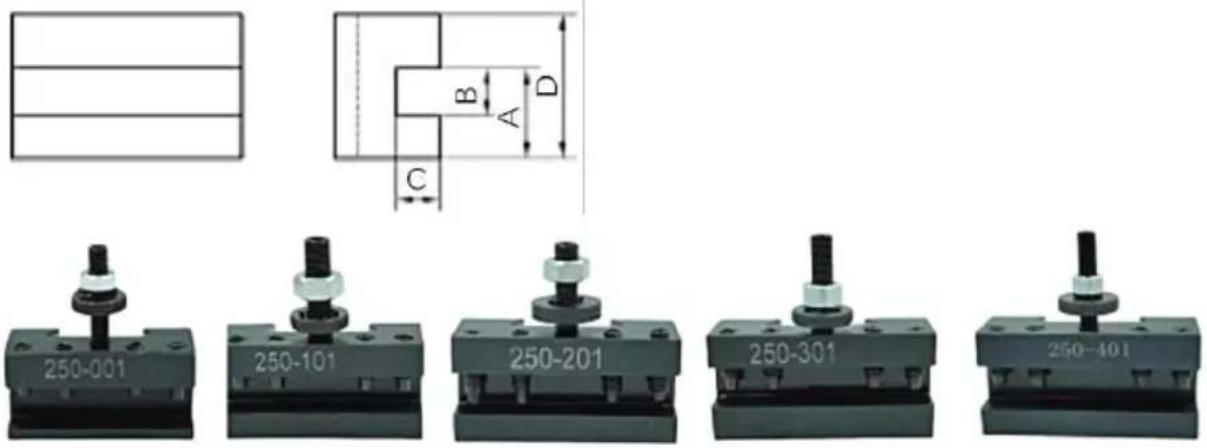

Soporte para torneado y refrentado

ORDER NO.	A	B	C	D	TOOL BIT RANGE
	INCH	INCH	INCH	INCH	INCH
250-001	0.68	0.5	0.327	1.1	3/16—1/2
250-101	1	1/2	29/64	1—1/2	3/16—1/2
250-201	1—1/8	5/8	1/2	1—3/4	1/4—5/8
250-301	1—7/16	3/4	5/8	2—1/8	1/2—3/4
250-401	1—12/32	1	3/4	2—1/2	1/2—1

Adecuado para cualquier tamaño más pequeño que la altura máxima h.

Soporte para torneado y refrentado

Soporte para torneado y refrentado

Portaherramientas para taladrar, tornear y refrentar

Barras de mandrinar y herramientas de vástago redondo con ranura en V Así como brocas para herramientas Sauare para mecanizar caras finales, externas, de corte, taladrado, etc.

Soporte de barra de mandrilar de alta resistencia

Casquillo partido adecuado para barras de mandrilar y taladros pequeños Portaherramientas universal para cuchillas de tronzado

ORDER NO.	A	B	C	CLAMPING RANGE	TOOL BIT RANGE
	INCH	INCH	INCH	INCH	INCH
250-010	0.53	1.77	1.18	3/16—1/2	1/2*3/16*3/16
250-110	7/8	1—1/2	1—9/16	3/16—1/2	3/4*3/8*1/4
250-210	1	2—5/8	1—3/4	1/4—5/8
250-310	1—3/16	3—1/8	2	1/2—3/4
250-410	1—7/16	3—3/4	2—1/2	1/2—1

Se puede utilizar para moletear, si se utiliza una herramienta cuadrada, puede procesar caras finales, cortes externos, mandrilado, etc.

Labios: Para brindar una mejor protección a su producto, aplicaremos aceite antioxidante, que puede provocar fugas de aceite.
