Tipo di prodotto	Set di supporto per utensili a cambio rapido per tornio
Marca	Vevor
Modello	250-2008 (equivalente 250-200(8))
Categoria	Accessorio per tornio (utensile elettrico non motorizzato)
Utilizzo previsto	Tornitura, sgrossatura, alesatura, zigrinatura, troncatura su tornio
Numero di pezzi	8 pezzi (1 portautensile a pistone + 5 supporti + 2 portautensili aggiuntivi)
Capacità del tornio	Oscillazione da 10 a 15 pollici (254 a 381 mm)
Altezza max. utensile	Circa 1 pollice (25,4 mm) a seconda del portautensile
Gamma di serraggio	Da 3/16 a 5/8 di pollice (4,8 a 15,9 mm)
Dimensioni del portautensile principale (LxPxA)	Circa 2,63 x 1,75 x 1 pollice (67 x 44 x 25 mm)
Peso approssimativo	2,5 kg (set completo)
Alimentazione	Nessuna (utensile manuale)
Materiale	Acciaio temprato e rettificato
Funzioni principali	Cambio rapido degli utensili in pochi secondi, rigidità massima per evitare vibrazioni, aumento della produttività, funzionamento senza manutenzione
Manutenzione	Completamente sigillato, nessuna manutenzione richiesta; pulire con un panno asciutto dopo l'uso
Protezione antiruggine	Olio antiruggine applicato in fabbrica; possono verificarsi perdite d'olio
Sicurezza	Verificare il serraggio prima di ogni utilizzo; non superare i limiti di rotazione del tornio
Pezzi di ricambio	Disponibili presso il produttore; contattare Vevor per le riparazioni
Garanzia	Garanzia del produttore inclusa (vedere certificato fornito)
Contenuto della confezione	1 portautensile a pistone, 5 supporti (riferimenti 250-200 a 250-210), 2 portautensili aggiuntivi (250-201T)

Domande frequenti - 250-2008 Vevor

Come installare il supporto per utensili a cambio rapido sul mio tornio?

Rimuovere il portautensile esistente, pulire la guida, inserire il supporto nella scanalatura a T e serrare con la vite di bloccaggio. Assicurarsi che l'altezza dell'utensile sia regolata tramite la rotella di regolazione.

Quali tipi di supporti sono inclusi nel set 250-2008?

Il set include un portautensile per tornitura e sgrossatura, un portautensile per alesatura, un supporto per barra di alesatura robusto, un portautensile universale per lama di troncatura e supporti aggiuntivi. Consultare il manuale per l'elenco completo.

Qual è la capacità di serraggio dei portautensili?

La gamma di serraggio è da 3/16 a 5/8 di pollice (circa 4,8 a 15,9 mm) a seconda del supporto utilizzato. Ogni supporto è progettato per una dimensione specifica dell'utensile.

Come regolare l'altezza dell'utensile?

Utilizzare la rotella di regolazione situata sulla parte superiore del supporto. Giralo per alzare o abbassare il pistone fino a quando l'utensile è all'altezza desiderata, quindi serrare il blocco.

Il mio tornio ha un'oscillazione di 12 pollici, questo set è compatibile?

Sì, il modello 250-2008 è progettato per torni con un'oscillazione da 10 a 15 pollici (254 a 381 mm). Verificare l'altezza massima dell'utensile per assicurarsi della compatibilità.

È necessaria manutenzione?

Non è necessaria manutenzione regolare poiché il meccanismo è completamente sigillato. Basta pulire il set con un panno asciutto dopo l'uso per rimuovere trucioli e olio.

Perché l'olio fuoriesce dal supporto?

Un olio antiruggine viene applicato in fabbrica per proteggere le parti durante il trasporto. Piccole perdite sono normali; asciugare l'olio in eccesso con un panno. Ciò non influisce sulle prestazioni.

Posso usare questo set per la zigrinatura?

Sì, se si utilizza un utensile quadrato adatto, il portautensile può essere utilizzato per la zigrinatura così come per la sgrossatura, il taglio esterno e l'alesatura.

Come sostituire un portautensile difettoso?

I pezzi di ricambio sono disponibili presso Vevor. Contattare il servizio clienti con il numero di modello e il riferimento del pezzo (vedere il manuale per i riferimenti).

Dove posso trovare il manuale di istruzioni completo?

Il manuale è disponibile per il download gratuito sul sito notice-facile.com. Puoi anche richiedere una traduzione nella tua lingua tramite il modulo sulla pagina.

MANUALE UTENTE 250-2008 Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

Set di portautensili a cambio rapido Manuale d'uso

MODELLO: 250-100(6), 250-200(6), 250-100(8), 250-200(8)

250-000 (6), 250-1 11 (6), 250-222 (6),

250-111 (8), 250-222 (8)

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate solo da no rappresenta una stima dei risparmi che potresti ottenere acquistando determinati strume con noi rispetto ai grandi marchi top e non significa necessariamente copertina tutte le categorie di strumenti da noi offerti. Ti ricordiamo cortesemente di verificar accuratamente

quando effettui un ordine con noi se sei effettivamente Risparmio Metà rispetto ai marchi più importanti.

MODELLO: 250-100(6), 250-200(6), 250-100(8), 250-200(8), 250-000

250-1 11 (6), 250-222 (6), 250-111 (8), 250-222 (8)

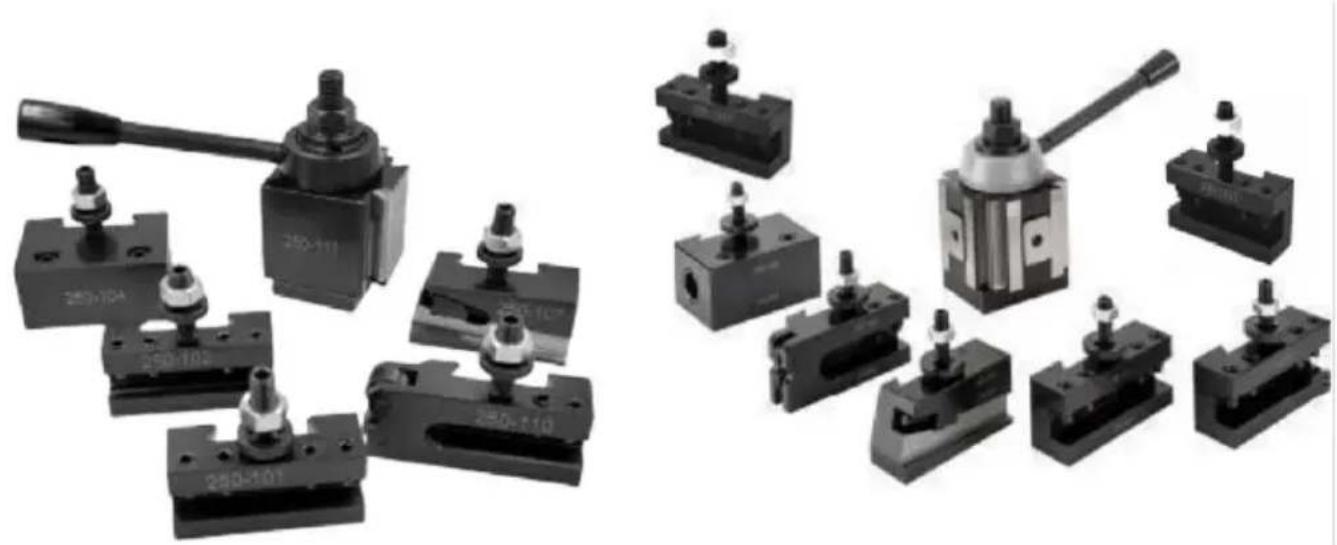

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

• Tutte le parti funzionanti sono temprate e rettificate.
• Massima rigidità per prestazioni senza vibrazioni. Niente perdite di tempo con i distanziali.
• Aumenta la produttività di tutte le operazioni di tornitura.
• Completamente sigillato per un funzionamento senza necessità di manutenzione.
• Cambia utensile in pochi secondi.

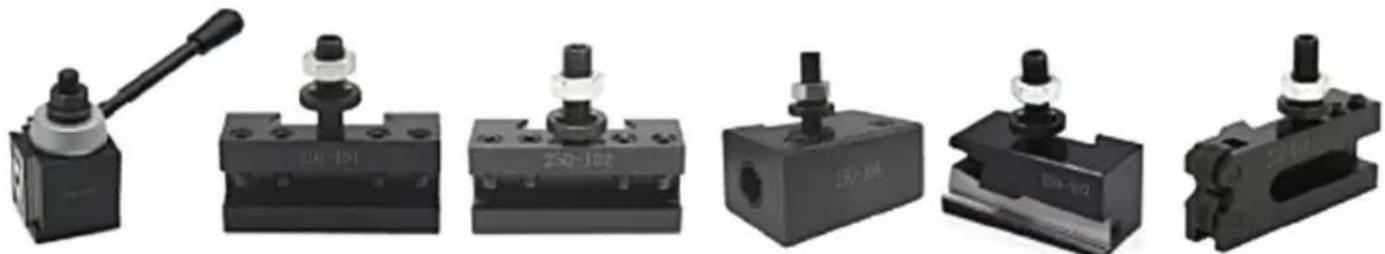

Ogni set è composto da un portautensili a pistone e da uno per cia dei 5 supporti

ORDINE NO.	TORNIO ORIENTABILE	6 PEZZI OGNI SET INCLUDE (6 PEZZI/SET)
250-000 (6)	8"	250-000、250-001、250-002、250-004、250-007、250-010 CIASCUNO
250-111 (6)	12"	250-111、250-101、250-102、250-104、250-107、250-110 CIASCUNO
250-222 (6)	10" -15"	250-222、250-201、250-202、250-204、250-207、250-210 CIASCUNO
250-333 (6)	13" -18"	250-333、250-301、250-302、250-304、250-307、250-310 CIASCUNO
250-444 (6)	14" -20"	250-444、250-401、250-402、250-404、250-407、250-410 CIASCUNO

ORDINE NO.	TORNIO ORIENTABILE	8 PEZZI OGNI SET INCLUDE (8 PEZZI/SET)
250-111(8)	12"	250-111、250-101、250-102、250-104、250-107、250-110 CIASCUNO 11250-101T * 2 PZ
250-222(8)	10" -15"	250-222、250-201、250-202、250-204、250-207、250-210 CIASCUNO 11250-201T * 2 PZ

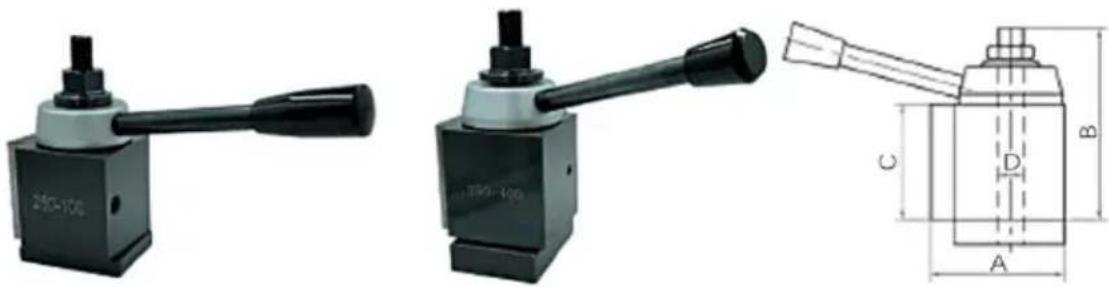

Portautensili a cambio rapido con pistone - accessori

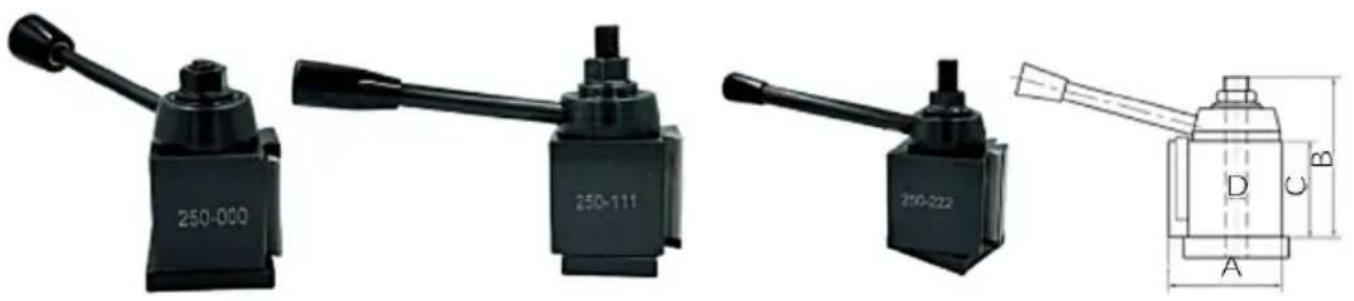

Portautensili a cambio rapido stile cuneo

ORDER NO.	SWING FOR LATHE	A	B	C	D
	INCH	INCH	INCH	INCH	INCH
250-000	12	1.75	2.95	1.57	0.40
250-111	10-15	2-1/2	3-7/8	2-1/4	9/16
250-222	13-18	3	4-5/8	2-3/4	5/8
250-333	14-20	3-3/8	5-1/8	3	3/4
250-444	17-48	4	6-1/4	3-5/8	7/8

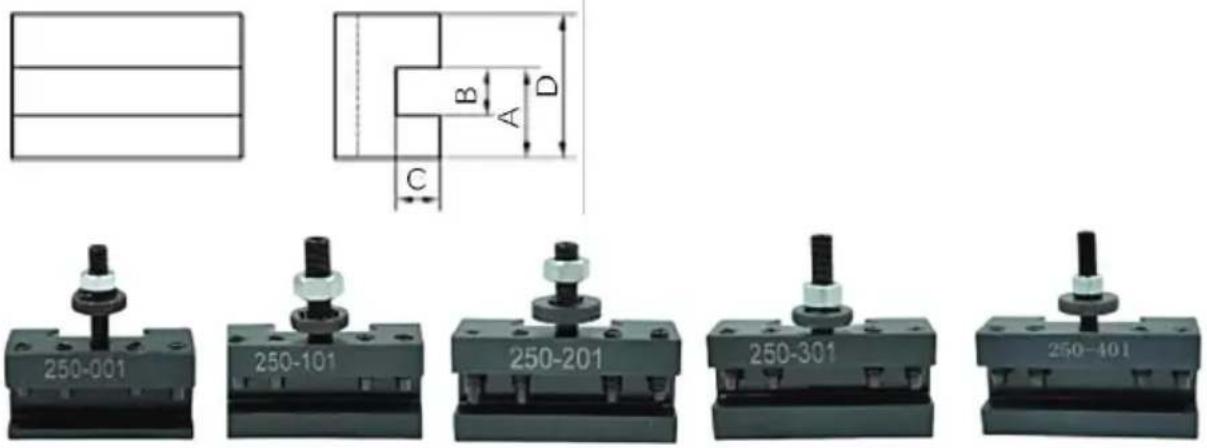

Supporto per tornitura e sfacciatura

ORDER NO.	A	B	C	D	TOOL BIT RANGE
	INCH	INCH	INCH	INCH	INCH
250-001	0.68	0.5	0.327	1.1	3/16—1/2
250-101	1	1/2	29/64	1—1/2	3/16—1/2
250-201	1—1/8	5/8	1/2	1—3/4	1/4—5/8
250-301	1—7/16	3/4	5/8	2—1/8	1/2—3/4
250-401	1—12/32	1	3/4	2—1/2	1/2—1

Adatto a qualsiasi dimensione inferiore all'altezza massima h.

Supporto per tornitura e sfacciatura

Supporto per tornitura e sfacciatura

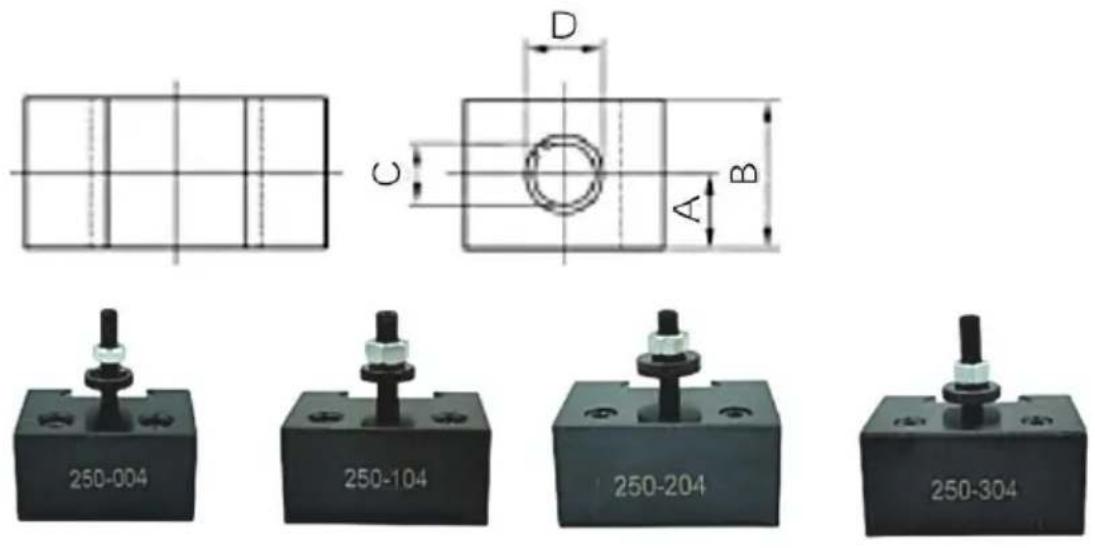

Supporto per alesatura, tornitura e sfacciatura

Le barre di alesatura e gli utensili con gambo tondo sono dotati di scanalatu così come punte per utensili Sauare per lavorazioni di superfici terminali, este di taglio, di alesatura ecc.

Supporto per barra alesatrice per impieghi gravosi

Boccola divisa adatta per piccole barre di alesatura e trapano Portautensili universale per lame di troncatura

ORDER NO.	A	B	C	CLAMPING RANGE	TOOL BIT RANGE
	INCH	INCH	INCH	INCH	INCH
250-010	0.53	1.77	1.18	3/16—1/2	1/2*3/16*3/16
250-110	7/8	1—1/2	1—9/16	3/16—1/2	3/4*3/8*1/4
250-210	1	2—5/8	1—3/4	1/4—5/8
250-310	1—3/16	3—1/8	2	1/2—3/4
250-410	1—7/16	3—3/4	2—1/2	1/2—1

Può essere utilizzato per la zigrinatura; se si utilizza un utensile quadrato, pu lavorare superfici terminali, tagli esterni, alesature, ecc.

Labbra: per proteggere meglio il tuo prodotto, applicheremo olio antiruggine, che potrebbe causare perdite di olio.
