Produktart	Schnellwechsel-Werkzeugpfosten-Set für Drehmaschine
Marke	Vevor
Modell	250-2008 (entspricht 250-200(8))
Kategorie	Drehmaschinenzubehör (nicht motorisiertes Elektrowerkzeug)
Verwendungszweck	Drehen, Planschleifen, Bohren, Rändeln, Trennen auf der Drehmaschine
Anzahl der Teile	8 Teile (1 Kolbenwerkzeughalter + 5 Halter + 2 zusätzliche Werkzeughalter)
Drehmaschinenkapazität	Ausladung von 10 bis 15 Zoll (254 bis 381 mm)
Maximale Werkzeughöhe	Ca. 1 Zoll (25,4 mm) je nach Werkzeughalter
Spannbereich	Von 3/16 bis 5/8 Zoll (4,8 bis 15,9 mm)
Abmessungen des Hauptwerkzeughalters (LxBxH)	Ca. 2,63 x 1,75 x 1 Zoll (67 x 44 x 25 mm)
Ungefähres Gewicht	2,5 kg (komplettes Set)
Stromversorgung	Keine (Handwerkzeug)
Material	Gehärteter und geschliffener Stahl
Hauptfunktionen	Schneller Werkzeugwechsel in Sekunden, maximale Steifigkeit zur Vermeidung von Vibrationen, Produktivitätssteigerung, wartungsfreier Betrieb
Wartung	Vollständig abgedichtet, keine Wartung erforderlich; nach Gebrauch mit einem trockenen Tuch reinigen
Rostschutz	Werksseitig aufgetragenes Rostschutzöl; Ölaustritte können auftreten
Sicherheit	Vor jedem Gebrauch die Spannung überprüfen; die Drehzahlgrenzen der Drehmaschine nicht überschreiten
Ersatzteile	Erhältlich beim Hersteller; wenden Sie sich für Reparaturen an Vevor
Garantie	Herstellergarantie enthalten (siehe beiliegendes Zertifikat)
Lieferumfang	1 Kolbenwerkzeughalter, 5 Halter (Referenzen 250-200 bis 250-210), 2 zusätzliche Werkzeughalter (250-201T)

Häufig gestellte Fragen - 250-2008 Vevor

Wie installiere ich den Schnellwechsel-Werkzeugpfosten an meiner Drehmaschine?

Entfernen Sie den vorhandenen Werkzeughalter, reinigen Sie die Führung, setzen Sie den Pfosten in die T-Nut ein und ziehen Sie ihn mit der Feststellschraube fest. Stellen Sie sicher, dass die Werkzeughöhe mit dem Einstellrad eingestellt ist.

Welche Arten von Haltern sind im Set 250-2008 enthalten?

Das Set enthält einen Dreh- und Planwerkzeughalter, einen Bohrwerkzeughalter, einen robusten Bohrspindelhalter, einen Universalwerkzeughalter für Trennblätter und zusätzliche Halter. Vollständige Liste siehe Handbuch.

Wie groß ist der Spannbereich der Werkzeughalter?

Der Spannbereich beträgt 3/16 bis 5/8 Zoll (ca. 4,8 bis 15,9 mm) je nach verwendetem Halter. Jeder Halter ist für eine bestimmte Werkzeuggröße ausgelegt.

Wie stelle ich die Werkzeughöhe ein?

Verwenden Sie das Einstellrad oben am Pfosten. Drehen Sie es, um den Kolben anzuheben oder abzusenken, bis das Werkzeug die gewünschte Höhe erreicht hat, und ziehen Sie dann die Arretierung fest.

Meine Drehmaschine hat eine Ausladung von 12 Zoll, ist dieses Set kompatibel?

Ja, das Modell 250-2008 ist für Drehmaschinen mit einer Ausladung von 10 bis 15 Zoll (254 bis 381 mm) ausgelegt. Überprüfen Sie die maximale Werkzeughöhe, um die Kompatibilität sicherzustellen.

Ist eine Wartung erforderlich?

Es ist keine regelmäßige Wartung erforderlich, da der Mechanismus vollständig abgedichtet ist. Es reicht aus, das Set nach Gebrauch mit einem trockenen Tuch zu reinigen, um Späne und Öl zu entfernen.

Warum tritt Öl aus dem Pfosten aus?

Rostschutzöl wird werksseitig aufgetragen, um die Teile während des Transports zu schützen. Kleine Austritte sind normal; wischen Sie überschüssiges Öl mit einem Tuch ab. Dies beeinträchtigt die Leistung nicht.

Kann ich dieses Set zum Rändeln verwenden?

Ja, wenn Sie einen geeigneten quadratischen Werkzeughalter verwenden, kann der Werkzeughalter sowohl zum Rändeln als auch zum Planschleifen, Außendrehen und Bohren verwendet werden.

Wie ersetze ich einen defekten Werkzeughalter?

Ersatzteile sind bei Vevor erhältlich. Kontaktieren Sie den Kundendienst mit der Modellnummer und der Teilereferenz (Referenzen siehe Handbuch).

Wo finde ich die vollständige Bedienungsanleitung?

Die Anleitung steht auf der Website notice-facile.com zum kostenlosen Download zur Verfügung. Sie können auch über das Formular auf der Seite eine Übersetzung in Ihre Sprache anfordern.

BEDIENUNGSANLEITUNG 250-2008 Vevor

Technischer Support und E-Garantie-Zertifikat

Schnellwechsel-Werkzeughaltersatz Bedienungsanleitung

MODUL: 250-100(6), 250-200(6), 250-100(8), 250-200(8)

250-000 (6), 250-111 (6), 250-222 (6),

250-111 (8), 250-222 (8)

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir nur verwenden

stellen eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge erzielen können

mit uns im Vergleich zu den großen Top-Marken und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie bitten, sorgfältig zu überprüfen

wenn Sie bei uns eine Bestellung aufgeben, ob Sie tatsächlich die Hälfte sparen im Vergleich zu den Top-Großmarken.

VEVOR®

TOUGH TOOLS, HALF PRICE

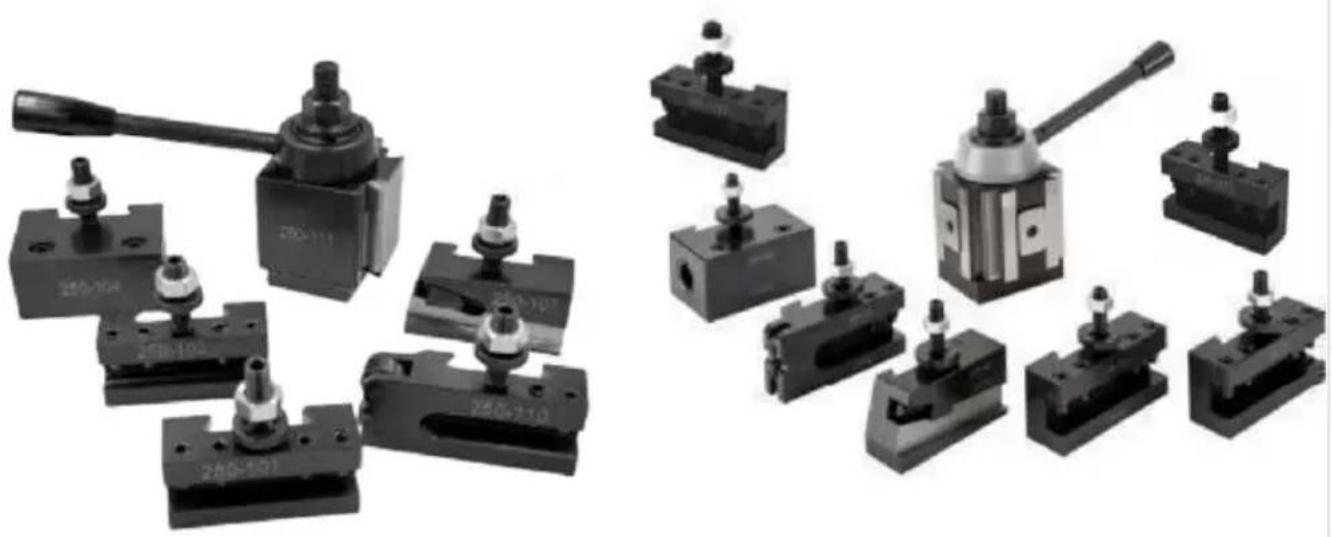

QUICK CHANGE

TOOL POST SET

MODELL: 250-100(6), 250-200(6), 250-100(8), 250-200(8), 250-000 (6), 250-111 (6), 250-222 (6), 250-111 (8), 250-222 (8)

(Das Bild dient nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Objekt)

• Alle Arbeitsteile gehärtet und geschliffen. ● Maximale Steifigkeit für vibrationsfreie Leistung. Keine Zeitverschwendung mit Unterlegscheiben.
• Erhöht die Produktivität aller Drehvorgänge.
• Vollständig versiegelt für wartungsfreien Betrieb. ● Werkzeugwechsel in Sekunden.

Jeder Satz besteht aus einem Werkzeughalter vom Typ Pision und jeweils einem der 5 Griffe.

BEFEHL NEIN.	DREHBANK-SCHWENKEN	JEDES SET ENTHÄLT 6 STÜCKE (6 STÜCKE/SET)
250-000 (6)	8"	250-000, 250-001, 250-002, 250-004, 250-007, 250-010, je 1 St
250-111 (6)	12"	250-111, 250-101, 250-102, 250-104, 250-107, 250-110, je 1 St
250-222 (6)	10" -15"	250-222, 250-201, 250-202, 250-204, 250-207, 250-210, je 1 St
250-333 (6)	13" -18"	250-333, 250-301, 250-302, 250-304, 250-307, 250-310, je 1 St
250-444 (6)	14" -20"	250-444, 250-401, 250-402, 250-404, 250-407, 250-410, je 1 St

BEFEHL NEIN.	DREHBANK-SCHWENKEN	8 STÜCKE, JEDES SET ENTHÄLT (8 STÜCKE/SET)
250-111(8)	12"	250-111, 250-101, 250-102, 250-104, 250-107, 250-110, je 1 Stück250-101T * 2 STK
250-222(8)	10" -15"	250-222, 250-201, 250-202, 250-204, 250-207, 250-210, je 1 Stück250-201T * 2 STK

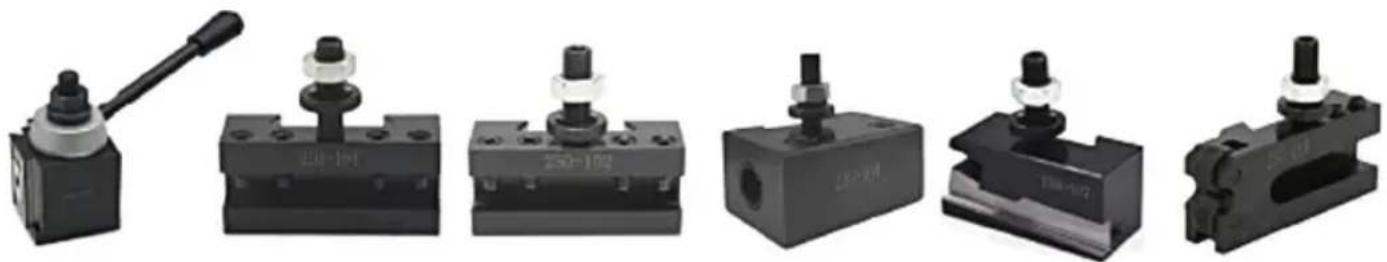

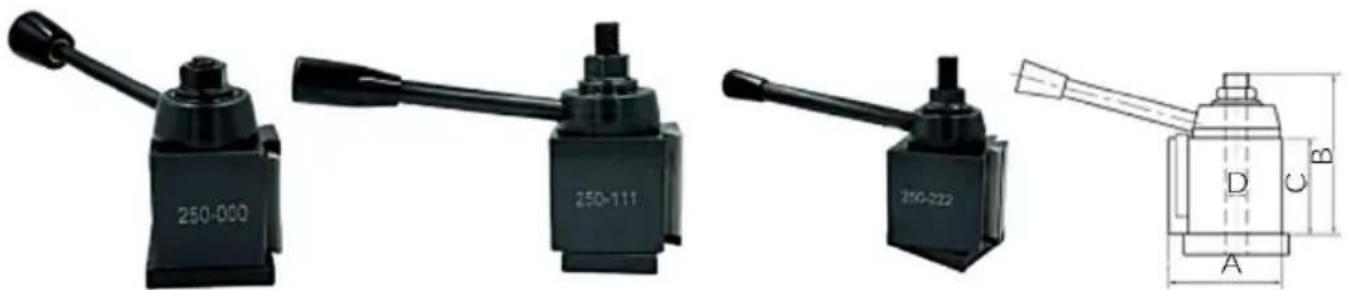

Schnellwechsel-Werkzeughalter im Kolbenstil - Zubehör

Schnellwechsel-Werkzeughalter im Keilstil

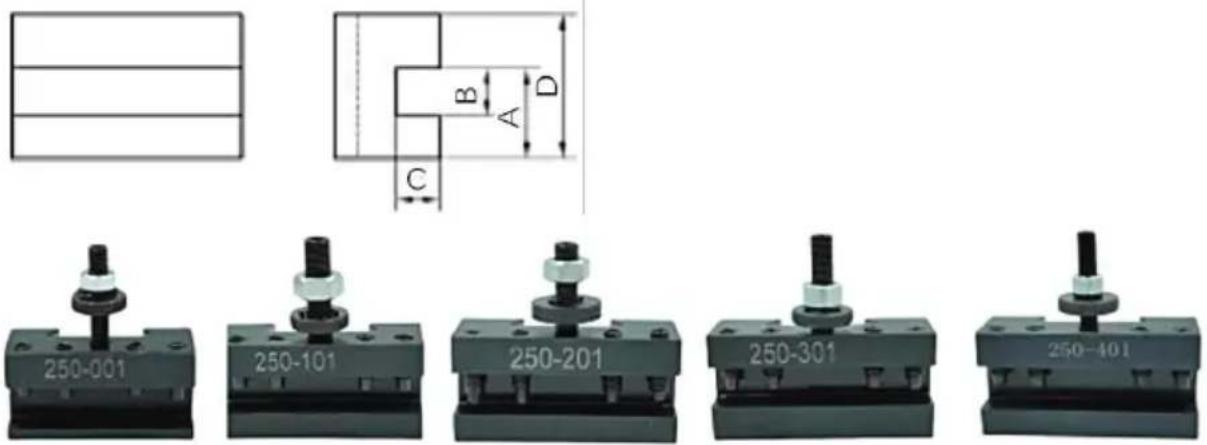

Dreh- und Plandrehhalter

ORDER NO.	A	B	C	D	TOOL BIT RANGE
	INCH	INCH	INCH	INCH	INCH
250-001	0.68	0.5	0.327	1.1	3/16—1/2
250-101	1	1/2	29/64	1—1/2	3/16—1/2
250-201	1—1/8	5/8	1/2	1—3/4	1/4—5/8
250-301	1—7/16	3/4	5/8	2—1/8	1/2—3/4
250-401	1—12/32	1	3/4	2—1/2	1/2—1

Passend für jede Größe kleiner als max. Höhe h.

Dreh- und Plandrehhalter

Dreh- und Plandrehhalter

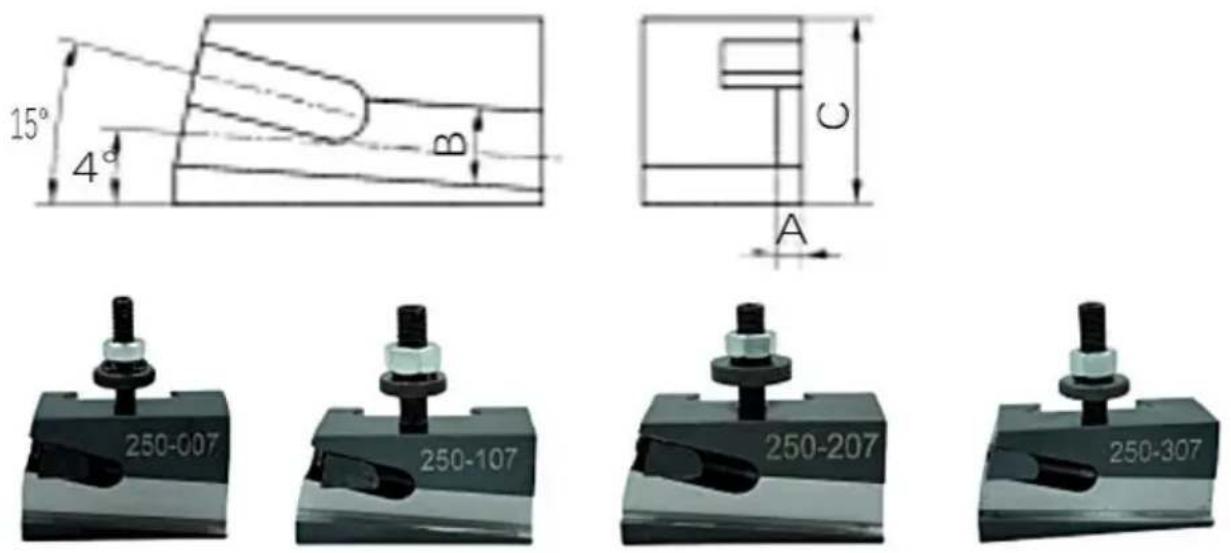

Bohr-, Dreh- und Plandrehhalter

V-Nut hält Rundschaftbohrstangen und Werkzeuge sowie Spezialwerkzeuge zum Bearbeiten von Stirnflächen, Außenflächen, Schneiden, Bohren usw.

Hochleistungs-Bohrstangenhalter

Geteilte Buchse, geeignet für kleine Bohrstangen und Bohrer. Universal-Werkzeughalter für Abstechklingen.

ORDER NO.	A	B	C	CLAMPING RANGE	TOOL BIT RANGE
	INCH	INCH	INCH	INCH	INCH
250-010	0.53	1.77	1.18	3/16—1/2	1/2*3/16*3/16
250-110	7/8	1—1/2	1—9/16	3/16—1/2	3/4*3/8*1/4
250-210	1	2—5/8	1—3/4	1/4—5/8
250-310	1—3/16	3—1/8	2	1/2—3/4
250-410	1—7/16	3—3/4	2—1/2	1/2—1

Es kann zum Rändelwerkzeug verwendet werden. Wenn ein Vierkantwerkzeug verwendet wird, kann es die Endfläche, Außenschnitte, Bohrungen usw. bearbeiten.

Lippen: Um Ihr Produkt besser zu schützen, tragen wir Rostschutzöl auf, das zu Öllecks führen kann.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

KILTYP WERKZEUGPOSTEN-SET
