Typ produktu	Zestaw uchwytu narzędziowego szybkiej zmiany do tokarki
Marka	Vevor
Model	250-2008 (odpowiednik 250-200(8))
Kategoria	Akcesorium tokarki (elektronarzędzie niezmotoryzowane)
Przeznaczenie	Toczenie, przecinanie, wiercenie, radełkowanie, oddzielanie na tokarce
Liczba części	8 części (1 uchwyt narzędziowy z tłokiem + 5 wsporników + 2 dodatkowe uchwyty narzędziowe)
Pojemność tokarki	Przęsło od 10 do 15 cali (254 do 381 mm)
Maks. wysokość narzędzia	Około 1 cal (25,4 mm) w zależności od uchwytu
Zakres mocowania	Od 3/16 do 5/8 cala (4,8 do 15,9 mm)
Wymiary głównego uchwytu narzędziowego (DxSxW)	Około 2,63 x 1,75 x 1 cal (67 x 44 x 25 mm)
Waga przybliżona	2,5 kg (kompletny zestaw)
Zasilanie	Brak (narzędzie ręczne)
Materiał	Stal hartowana i szlifowana
Główne funkcje	Szybka zmiana narzędzi w kilka sekund, maksymalna sztywność zapobiegająca wibracjom, zwiększona wydajność, bezobsługowa praca
Konserwacja	Całkowicie uszczelniony, nie wymaga konserwacji; czyścić suchą szmatką po użyciu
Ochrona przed rdzą	Olej antykorozyjny nałożony fabrycznie; może wystąpić wyciek oleju
Bezpieczeństwo	Sprawdzić dokręcenie przed każdym użyciem; nie przekraczać dopuszczalnych prędkości obrotowych tokarki
Części zamienne	Dostępne u producenta; skontaktuj się z Vevor w sprawie napraw
Gwarancja	Gwarancja producenta w zestawie (patrz dołączony certyfikat)
Zawartość opakowania	1 uchwyt narzędziowy z tłokiem, 5 wsporników (referencje 250-200 do 250-210), 2 dodatkowe uchwyty narzędziowe (250-201T)

Często zadawane pytania - 250-2008 Vevor

Jak zainstalować uchwyt narzędziowy szybkiej zmiany na mojej tokarce?

Usuń istniejący uchwyt narzędziowy, wyczyść prowadnicę, włóż słupek w rowek T i dokręć za pomocą śruby blokującej. Upewnij się, że wysokość narzędzia jest ustawiona za pomocą pokrętła regulacyjnego.

Jakie typy wsporników są zawarte w zestawie 250-2008?

Zestaw zawiera uchwyt tokarski i przecinak, uchwyt do wiercenia, wytrzymały uchwyt do wiertła, uniwersalny uchwyt do ostrza oddzielającego oraz dodatkowe wsporniki. Pełną listę znajdziesz w instrukcji.

Jaki jest zakres mocowania uchwytów narzędziowych?

Zakres mocowania wynosi od 3/16 do 5/8 cala (około 4,8 do 15,9 mm) w zależności od użytego wspornika. Każdy wspornik jest przeznaczony do określonego rozmiaru narzędzia.

Jak wyregulować wysokość narzędzia?

Użyj pokrętła regulacyjnego znajdującego się na górze słupka. Obróć je, aby podnieść lub opuścić tłok, aż narzędzie znajdzie się na żądanej wysokości, a następnie dokręć blokadę.

Moja tokarka ma przęsło 12 cali, czy ten zestaw jest kompatybilny?

Tak, model 250-2008 jest przeznaczony do tokarek z przęsłem od 10 do 15 cali (254 do 381 mm). Sprawdź maksymalną wysokość narzędzia, aby upewnić się co do kompatybilności.

Czy wymagana jest konserwacja?

Nie jest wymagana regularna konserwacja, ponieważ mechanizm jest całkowicie uszczelniony. Wystarczy po użyciu wyczyścić zestaw suchą szmatką, aby usunąć wióry i olej.

Dlaczego olej wycieka ze słupka?

Olej antykorozyjny jest nakładany fabrycznie w celu ochrony części podczas transportu. Małe wycieki są normalne; zetrzyj nadmiar oleju szmatką. Nie wpływa to na wydajność.

Czy mogę użyć tego zestawu do radełkowania?

Tak, jeśli użyjesz odpowiedniego narzędzia kwadratowego, uchwyt może być używany do radełkowania, a także do przecinania, obróbki zewnętrznej i wiercenia.

Jak wymienić uszkodzony uchwyt narzędziowy?

Części zamienne są dostępne u firmy Vevor. Skontaktuj się z obsługą klienta, podając numer modelu i referencję części (patrz instrukcja dla referencji).

Gdzie mogę znaleźć pełną instrukcję obsługi?

Instrukcja jest dostępna do bezpłatnego pobrania na stronie notice-facile.com. Możesz również poprosić o tłumaczenie na swój język za pomocą formularza na stronie.

INSTRUKCJA OBSŁUGI 250-2008 Vevor

Techniczny Wsparcie i certyfikat e-gwarancji www.vevor.com/support

Zestaw narzędzi do szybkiej wymiany Instrukcja obsługi

MODUL: 250-100(6), 250-200(6), 250-100(8), 250-200(8)

250- 000 (6), 250-1 11 (6), 250- 222 (6),

250- 111 (8), 250- 222 (8)

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub jakiekolwiek inne podobne wyrażenia używane wyłącznie przez nas

przedstawia szacunkowe oszczędności, jakie możesz uzyskać kupując określone narzędzia

z nami w porównaniu do głównych, najlepszych marek i niekoniecznie oznacza to okł wszystkie kategorie narzędzi oferowanych przez nas. Przypominamy o sprawdzeniu ostrożnie

gdy składasz u nas zamówienie, jeśli faktycznie Oszczędność Połowa w porównaniu z wiodącymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

QUICK CHANGE

TOOL POST SET

MODELE: 250-100(6), 250-200(6), 250-100(8), 250-200(8), 250-000 (6)
250-1 11 (6), 250-222 (6), 250-111 (8), 250-222 (8)

(Zdjęcie ma charakter poglądowy, proszę odnosić się do rzeczywistę obiektu)

• Wszystkie części robocze hartowane i szlifowane.
• Maksymalna sztywność dla pracy bez drgań. Żadnego marnowania czasu na podkładki.
• Zwiększa wydajność wszystkich operacji tokarskich.
• Całkowicie uszczelnione, nie wymaga konserwacji.
• Zmiana narzędzi w ciągu kilku sekund.

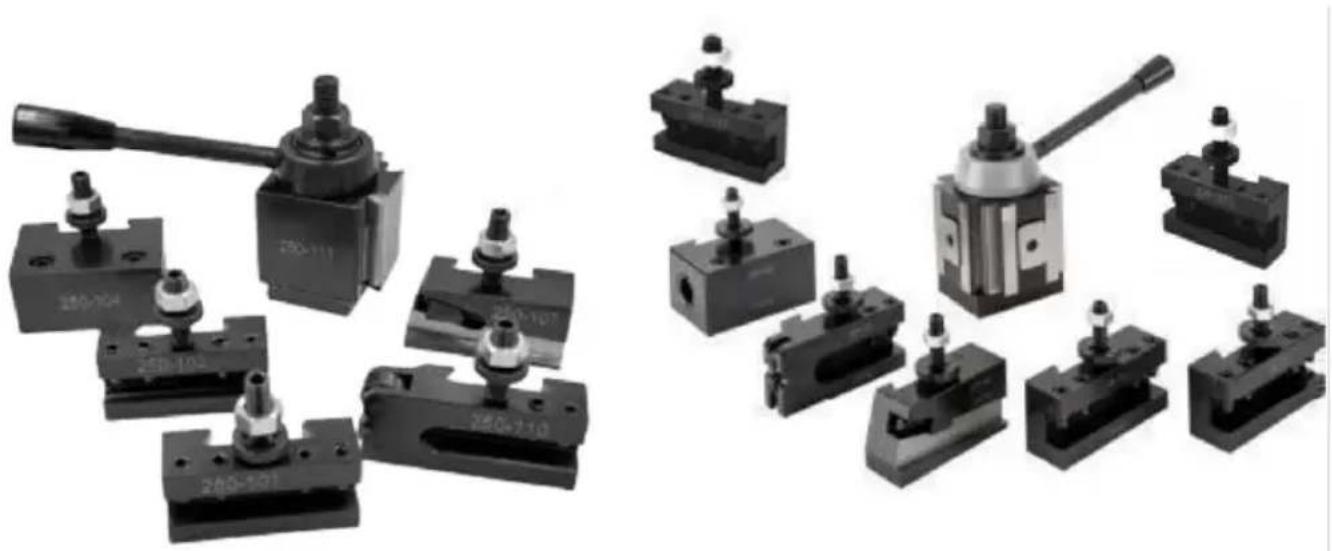

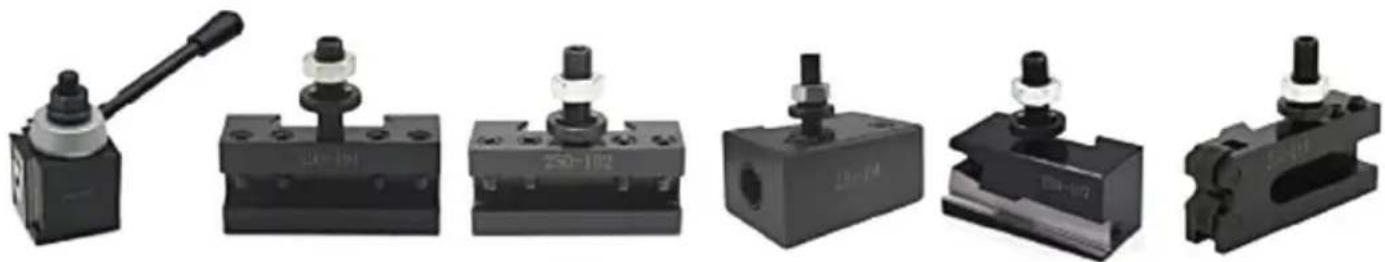

Każdy zestaw składa się z jednego uchwytu narzędziowego typu pisior oraz po jednym z 5 uchwytów

ZAMÓWIENIE NIE.	TOKARKA HUŠTAWKOW A	6 SZTUK W KAŻDYM ZESTAWIE ZAWIERA (6 SZT./ZESTAW)
250-000 (6)	8"	250-000, 250-001, 250-002, 250-004, 250-007, 250-010ŻOM 1 SZT.
250-111 (6)	12"	250-111, 250-101, 250-102, 250-104, 250-107, 250-110ŻOM 1 SZT.
250-222 (6)	10" -15"	250-222, 250-201, 250-202, 250-204, 250-207, 250-210ŻOM 1 SZT.
250-333 (6)	13" -18"	250-333, 250-301, 250-302, 250-304, 250-307, 250-310ŻOM 1 SZT.
250-444 (6)	14" -20"	250-444, 250-401, 250-402, 250-404, 250-407, 250-410ŻOM 1 SZT.

ZAMÓWIENIE NIE.	TOKARKA HUSTAWKOW A	KAŻDY ZESTAW ZAWIERA 8 ELEMENTÓW (8 SZT./ZESTAW)
250-111(8)	12"	250-111, 250-101, 250-102, 250-104, 250-107, 250-110 KŻDY 1 SZT.250-101T * 2 SZT.
250-222(8)	10" -15"	250-222, 250-201, 250-202, 250-204, 250-207, 250-210 KAŻDY 1 SZ250-201T * 2 SZT.

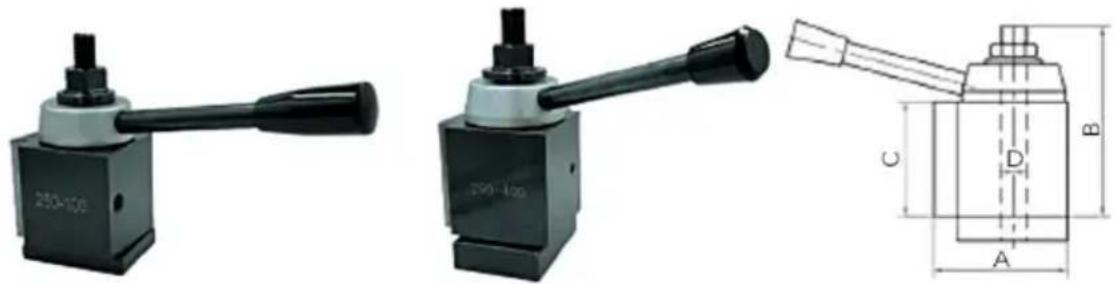

Szybka wymiana narzędzia Post Piston Style-akcesoria

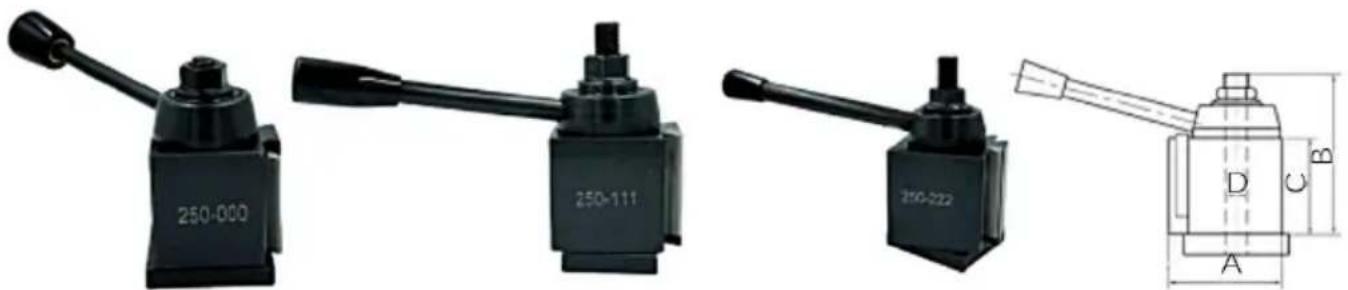

Szybka wymiana narzędzia w stylu klina

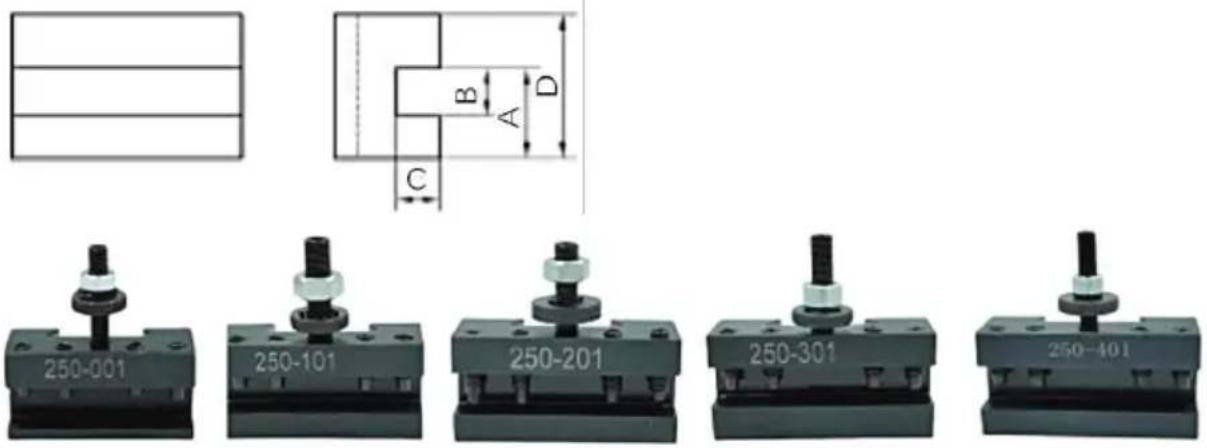

Uchwyt obrotowy i czołowy

ORDER NO.	A	B	C	D	TOOL BIT RANGE
	INCH	INCH	INCH	INCH	INCH
250-001	0.68	0.5	0.327	1.1	3/16—1/2
250-101	1	1/2	29/64	1—1/2	3/16—1/2
250-201	1—1/8	5/8	1/2	1—3/4	1/4—5/8
250-301	1—7/16	3/4	5/8	2—1/8	1/2—3/4
250-401	1—12/32	1	3/4	2—1/2	1/2—1

Pasuje do każdego rozmiaru mniejszego niż maks. wysokość h.

Uchwyt obrotowy i czołowy

Uchwyt obrotowy i czołowy

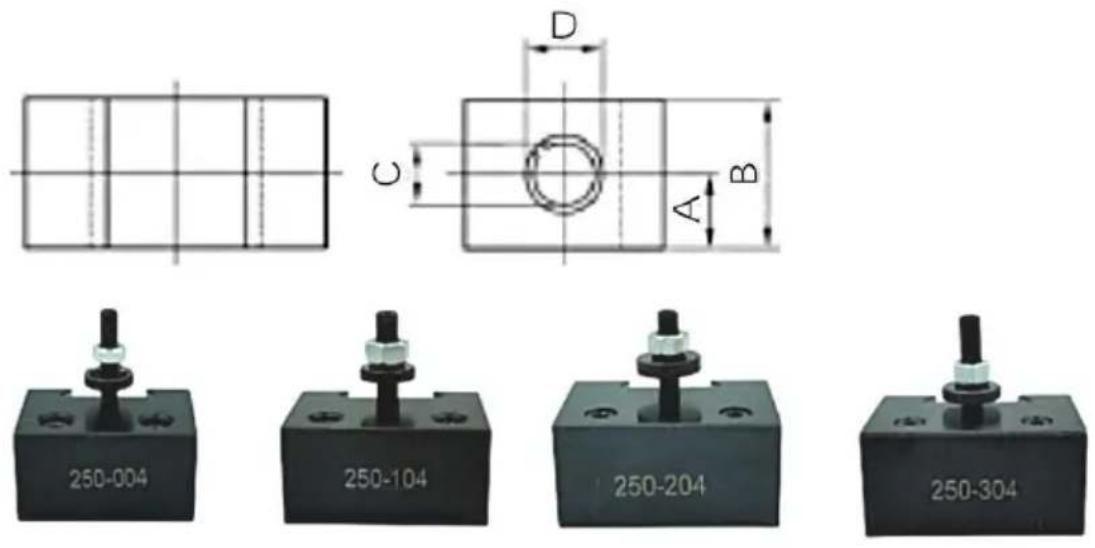

Uchwyt do rozwiercania, toczenia i planowania

Rowek V utrzymuje okrągłe trzpienie wytaczaków i narzędzi, jak jak również narzędzia do obróbki powierzchni czołowej, zewnętrznej, skrawania, rozwiercania itp.

Uchwyt na wytaczadło o dużej wytrzymałości

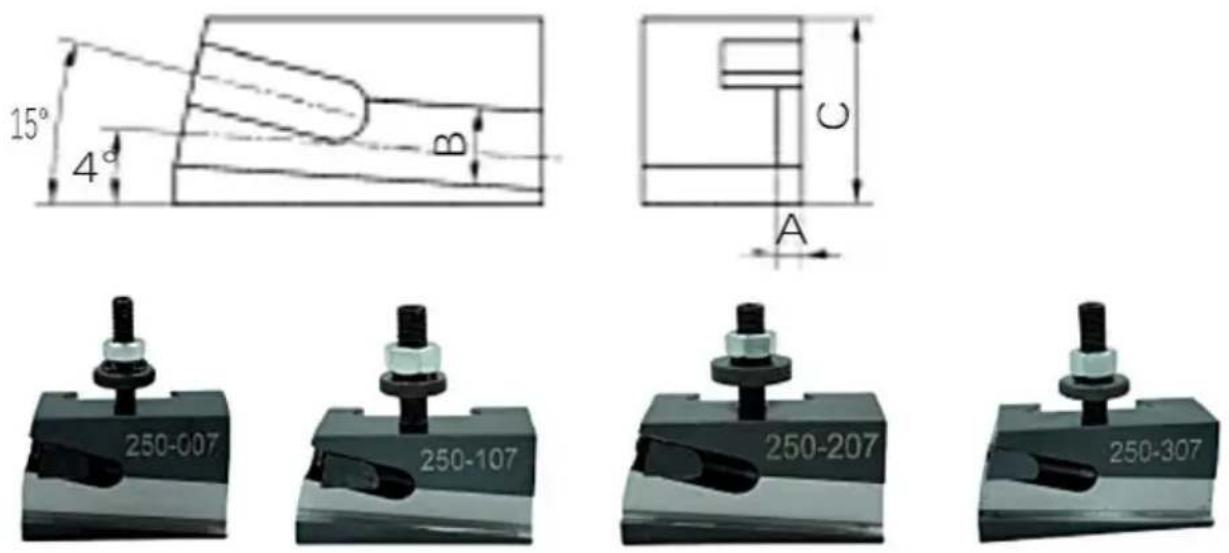

Tuleja dzielona odpowiednia do małych wytaczaków i wiertet Uniwersalny uchwyt na ostrze do rozdzielania

ORDER NO.	A	B	C	CLAMPING RANGE	TOOL BIT RANGE
	INCH	INCH	INCH	INCH	INCH
250-010	0.53	1.77	1.18	3/16—1/2	1/2*3/16*3/16
250-110	7/8	1—1/2	1—9/16	3/16—1/2	3/4*3/8*1/4
250-210	1	2—5/8	1—3/4	1/4—5/8
250-310	1—3/16	3—1/8	2	1/2—3/4
250-410	1—7/16	3—3/4	2—1/2	1/2—1

Może być stosowany do radełkowania; jeżeli używane jest narzędzie kwadratow może obrabiać powierzchnię czołową, cięcie zewnętrzne, rozwiercanie itp.

Wargi: Aby zapewnić lepszą ochronę Twojego produktu, zastosujemy olej antykorozyjny, który może powodować wycie oleju.
