250-2008 - Elverktyg Vevor - Gratis bruksanvisning och manual

Produkttyp	Snabbväxlingsverktygshållarsats för svarv
Märke	Vevor
Modell	250-2008 (motsvarande 250-200(8))
Kategori	Svarvtillbehör (icke-motoriserat elverktyg)
Avsedd användning	Svarvning, plansvarvning, borrning, räffling, avskärning på svarv
Antal delar	8 delar (1 kolvhållare + 5 hållare + 2 extra verktygshållare)
Svarvens kapacitet	Sving över 10 till 15 tum (254 till 381 mm)
Max verktygshöjd	Cirka 1 tum (25,4 mm) beroende på hållare
Spännområde	Från 3/16 till 5/8 tum (4,8 till 15,9 mm)
Mått på huvudverktygshållaren (LxBxH)	Cirka 2,63 x 1,75 x 1 tum (67 x 44 x 25 mm)
Ungefärlig vikt	2,5 kg (hela satsen)
Strömförsörjning	Ingen (handverktyg)
Material	Härdat och slipat stål
Huvudfunktioner	Snabbt verktygsbyte på några sekunder, maximal styvhet för att undvika vibrationer, ökad produktivitet, underhållsfri drift
Underhåll	Helt tät, inget underhåll krävs; torka av med torr trasa efter användning
Rostskydd	Rostskyddsolja applicerad vid fabrik; oljeläckage kan förekomma
Säkerhet	Kontrollera spänningen före varje användning; överskrid inte svarvens rotationsgränser
Reservdelar	Tillgängliga från tillverkaren; kontakta Vevor för reparationer
Garanti	Tillverkargaranti ingår (se medföljande certifikat)
Förpackningens innehåll	1 kolvhållare, 5 hållare (referenser 250-200 till 250-210), 2 extra verktygshållare (250-201T)

Vanliga frågor - 250-2008 Vevor

Hur installerar jag snabbväxlingsverktygsstolpen på min svarv?

Ta bort den befintliga verktygshållaren, rengör glidbanan, sätt in stolpen i T-spåret och dra åt med låsskruven. Kontrollera att verktygshöjden är justerad med justeringsratten.

Vilka typer av hållare ingår i satsen 250-2008?

Satsen innehåller en svarv- och plansvarvningshållare, en borrhållare, en robust borrstångshållare, en universalhållare för avskärningsblad och extra hållare. Se manualen för fullständig lista.

Vad är spännkapaciteten för verktygshållarna?

Spännområdet är från 3/16 till 5/8 tum (cirka 4,8 till 15,9 mm) beroende på vilken hållare som används. Varje hållare är utformad för en specifik verktygsstorlek.

Hur justerar jag verktygshöjden?

Använd justeringsratten som sitter ovanpå stolpen. Vrid den för att höja eller sänka kolven tills verktyget är på önskad höjd, dra sedan åt låset.

Min svarv har en sving på 12 tum, är denna sats kompatibel?

Ja, modell 250-2008 är utformad för svarvar med en sving på 10 till 15 tum (254 till 381 mm). Kontrollera den maximala verktygshöjden för att säkerställa kompatibilitet.

Krävs något underhåll?

Inget regelbundet underhåll krävs eftersom mekanismen är helt tät. Det räcker att torka av satsen med en torr trasa efter användning för att avlägsna spån och olja.

Varför läcker det olja från stolpen?

En rostskyddsolja appliceras vid fabriken för att skydda delarna under transport. Små läckor är normala; torka bort överflödig olja med en trasa. Det påverkar inte prestandan.

Kan jag använda denna sats för räffling?

Ja, om du använder ett lämpligt fyrkantigt verktyg kan verktygshållaren användas för räffling såväl som för plansvarvning, yttre skärning och borrning.

Hur byter jag ut en defekt verktygshållare?

Reservdelar finns tillgängliga från Vevor. Kontakta kundtjänst med modellnumret och delens referens (se manualen för referenser).

Var hittar jag den fullständiga bruksanvisningen?

Manualen finns att ladda ner gratis på notice-facile.com. Du kan även begära en översättning till ditt språk via formuläret på sidan.

BRUKSANVISNING 250-2008 Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

Snabbt byte av verktygsstolpar Användarmanual

MODELL: 250-100(6), 250-200(6), 250-100(8), 250-200(8)

250-000 (6), 250-1 11 (6), 250-222 (6),

250- 111 (8), 250- 222 (8)

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som endast används av d representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa ve med oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täch alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att verifie försiktigt

när du gör en beställning hos oss om du faktiskt gör det Sparande Halv i jämförelse med de främsta stora varumärkena.

MODELL: 250-100(6), 250-200(6), 250-100(8), 250-200(8), 250-000 (6)

250-1 11 (6), 250-222 (6)), 250-111 (8), 250-222 (8)

(Bilden är endast för referens, se det faktiska objektet)

● A I I arbetande delar härdade och slipade.
● Maximal styvhet för pratfri prestanda. Ingen tid slösas bort med shi
- Ökar produktiviteten för alla svarvoperationer.
- Helt förseglad för underhållsfri drift.
- Byt verktyg på några sekunder.

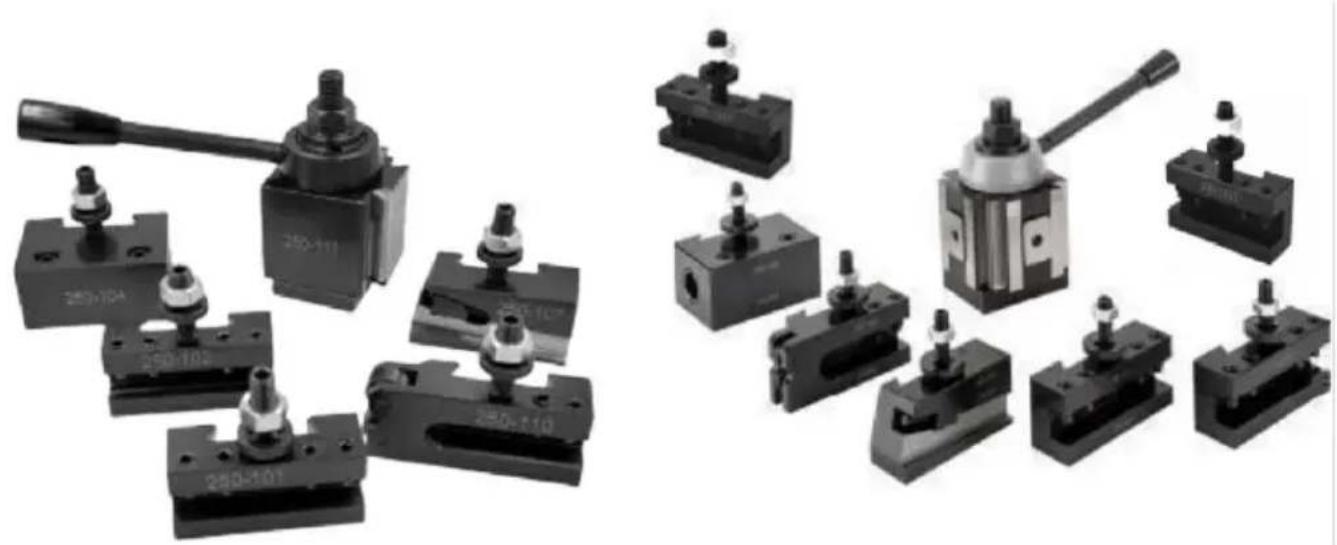

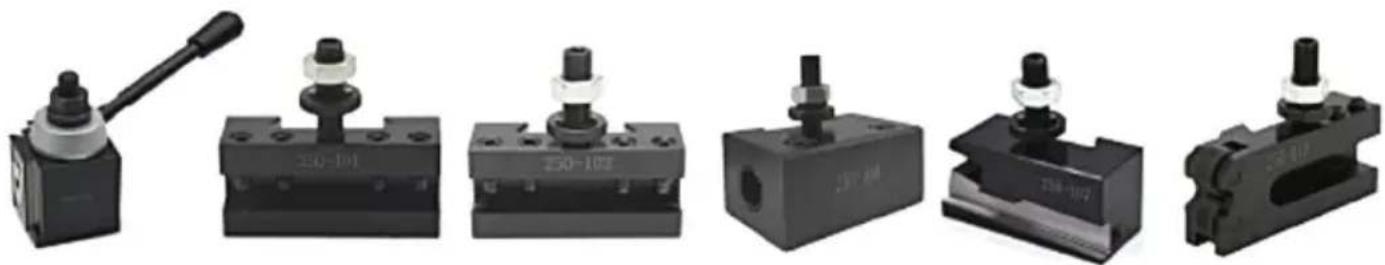

Varje set består av en verktygsstolpe av pisiontyp och en av var och 5 hållare

BESTÄLLA INGA.	VARVGUNG	6 DELAR VARJE SET INGÅR (6 STK/SET)
250-000 (6)	8"	250-000, 250-001, 250-002, 250-004, 250-007, 250-010 VARJE 1
250-111 (6)	12"	250-111, 250-101, 250-102, 250-104, 250-107, 250-110 VARJE 1
250-222 (6)	10" -15"	250-222, 250-201, 250-202, 250-204, 250-207, 250-210 VARJE 1
250-333 (6)	13" -18"	250-333, 250-301, 250-302, 250-304, 250-307, 250-310 VARJE 1
250-444 (6)	14" -20"	250-444, 250-401, 250-402, 250-404, 250-407, 250-410 VARJE 1

BESTÄLLA INGA.	VARVGUNG	8 DELAR VARJE SET INGÅR (8 st/SET)
250-111(8)	12"	250-111, 250-101, 250-102, 250-104, 250-107, 250-110 VARJE 1 ST250-101T * 2 st
250-222(8)	10" -15"	250-222, 250-201, 250-202, 250-204, 250-207, 250-210 VARJE 1 ST250-201T * 2 st

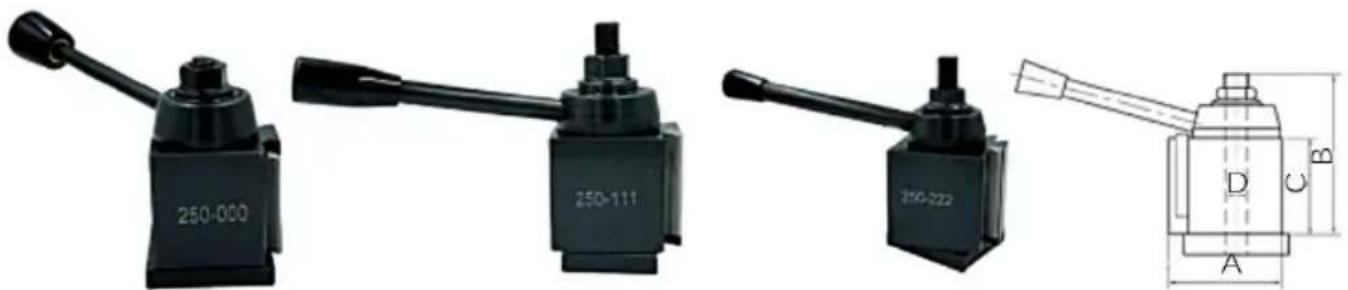

Snabbväxlingsverktyg Stolpekolvstil-tillbehör

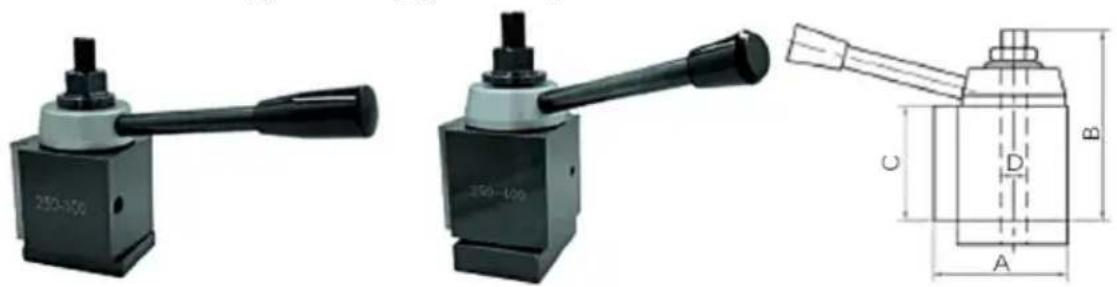

Snabbbyte av verktyg efter kilstil

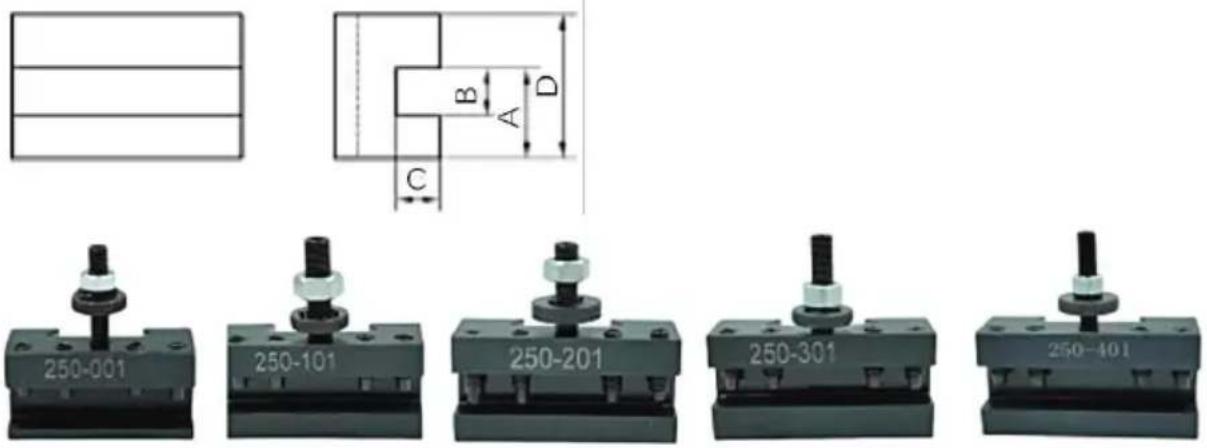

Vrid- och vändhållare

ORDER NO.	A	B	C	D	TOOL BIT RANGE
	INCH	INCH	INCH	INCH	INCH
250-001	0.68	0.5	0.327	1.1	3/16—1/2
250-101	1	1/2	29/64	1—1/2	3/16—1/2
250-201	1—1/8	5/8	1/2	1—3/4	1/4—5/8
250-301	1—7/16	3/4	5/8	2—1/8	1/2—3/4
250-401	1—12/32	1	3/4	2—1/2	1/2—1

Lämplig för alla storlekar mindre än max. Höjd h.

Vrid- och vändhållare

Vrid- och vändhållare

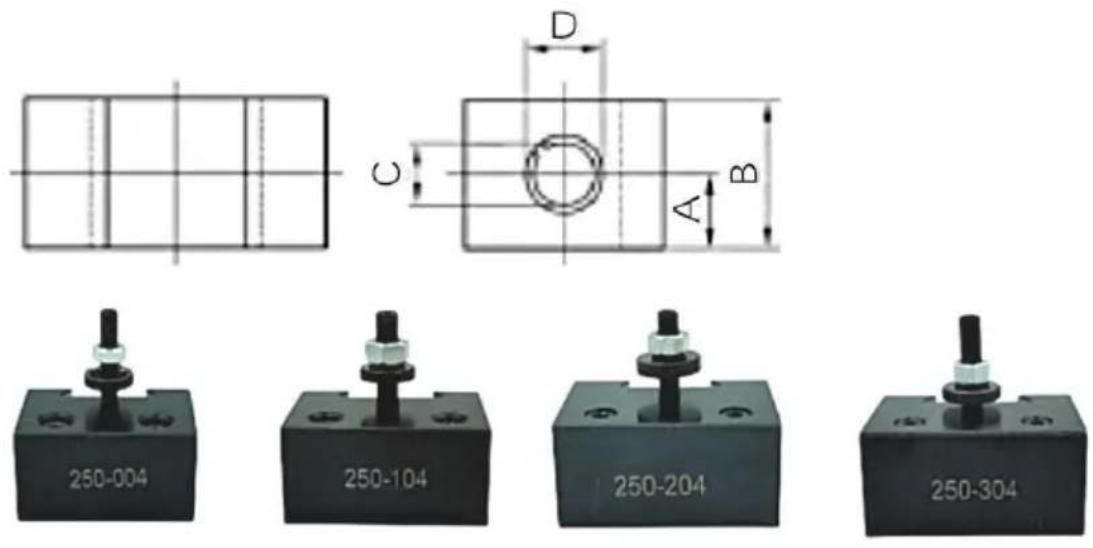

Borr-, vrid- och vändhållare

V-spår håller runt skaft borrstänger och verktyg som

samt sauare verktygsbitar för att bearbeta ändytan, utvändig, skärande, borning etc.

Heavy Duty Boring Bar Hållare

Universalhållare för avstickningsblad

ORDER NO.	A	B	C	CLAMPING RANGE	TOOL BIT RANGE
	INCH	INCH	INCH	INCH	INCH
250-010	0.53	1.77	1.18	3/16—1/2	1/2*3/16*3/16
250-110	7/8	1—1/2	1—9/16	3/16—1/2	3/4*3/8*1/4
250-210	1	2—5/8	1—3/4	1/4—5/8
250-310	1—3/16	3—1/8	2	1/2—3/4
250-410	1—7/16	3—3/4	2—1/2	1/2—1

Det kan användas för räfning, om fyrkantigt verktyg används, kan det bearbet ändyta, utvändig skärning, borrning etc.

Läppar: För att ge bättre skydd för din produkt kommer vi applicera rostskyddsolja, vilket kan orsaka oljeläckage.
